Номер по Госреестру СИ: 91989-24
91989-24 Система измерений количества и показателей качества нефти № 464 ПСП "Заречье"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 464 ПСП «Заречье» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 464 ПСП "Заречье"
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 464 ПСП "Заречье"
Рисунок № 2
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AnalogConverter. app |
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
Цифровой идентификатор ПО |
9319307D |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
Цифровой идентификатор ПО |
17D43552 |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
Цифровой идентификатор ПО |
5FD2677A |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
Цифровой идентификатор ПО |
CB6B884C |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
Цифровой идентификатор ПО |
116E8FC5 |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
Цифровой идентификатор ПО |
3836BADF |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
Цифровой идентификатор ПО |
4EF156E4 |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
Цифровой идентификатор ПО |
4D07BD66 |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
Цифровой идентификатор ПО |
D19D9225 |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
Цифровой идентификатор ПО |
3A4CE55B |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
E56EAB1E |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
Цифровой идентификатор ПО |
23F21EA1 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
Цифровой идентификатор ПО |
71C65879 |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
Цифровой идентификатор ПО |
62C75A03 |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
Цифровой идентификатор ПО |
B8DF3368 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
F3B1C494 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
Цифровой идентификатор ПО |
232DDC3F |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
Цифровой идентификатор ПО |
6A8CF172 |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
Цифровой идентификатор ПО |
32D8262B |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
F70067AC |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
35DD379D |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
Цифровой идентификатор ПО |
9F5CD8E8 |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
Цифровой идентификатор ПО |
5C9E0FFE |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
AB567359 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
Цифровой идентификатор ПО |
ED6637F5 |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
Цифровой идентификатор ПО |
8D37552D |
Примечания
|
Лист № 6 Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти 464 Краснодарского РУМН АО «Черномортранснефть», свидетельство об аттестации методики (метода) измерений № 388-RA.RU.312546-2023 от 27.09.2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)
ИНН 2315072242
Юридический адрес: 353902, Краснодарский край, городской округ город Новороссийск,
г. Новороссийск, ш. Сухумское, д. 85, к. 1
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00, факс: (495) 950-85-97
W eb-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)
ИНН 2315072242
Юридический адрес: 353902, Краснодарский край, городской округ город Новороссийск,
г. Новороссийск, ш. Сухумское, д. 85, к. 1
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
-
- объёма нефти с помощью преобразователей расхода (ПР), давления и температуры;
-
- плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.
СИКН, заводской № 04, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (ТПУ), узла подключения передвижной поверочной установки. БИЛ состоит из двух рабочих ИЛ и одной контрольно - резервной ИЛ.

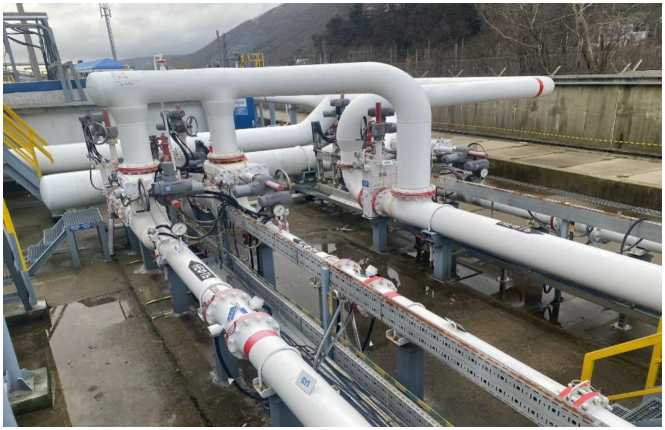

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
В состав СИКН входит измерительный канал (ИК) объемного расхода нефти в БИК метрологические характеристики которого определяются комплектным методом. В состав ИК объемного расхода нефти в БИК входит расходомер UFM 3030, регистрационный номер 3256209 (далее - УЗР) и контроллер программируемый логический REGUL RX00 регистрационный номер 63776-16 (далее - ПЛК). Состав и метрологические характеристики ИК объемного расхода нефти в БИК приведены в таблице 4.
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
Наименование средств измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Преобразователь расхода жидкости турбинный HELIFLU TZ-N |
15427-06, 46057-14 |
Датчики давления Агат- 100МТ |
74779-19 |
Датчики давления Метран-150 |
32854-13 |
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
Термопреобразователи универсальные ТПУ 0304/М1 |
50519-17 |
Преобразователь плотности жидкости измерительный 7835 |
15644-06 |
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-06 |
Влагомер нефти поточный УДВН-1пм |
14557-05 |
Влагомер нефти поточный УДВН-1пм |
14557-15 |
Расходомеры UFM 3030 |
32562-06 |
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
Контроллеры программируемые логические REGUL RX00 |
63776-16 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое вычисление массы брутто нефти (т);
-
- автоматизированное вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
-
- автоматическое измерение влагосодержания (%), плотности (кг/м3), кинематической вязкости (мм2/с, сСт), температуры (°С) и давления (МПа) нефти;
-
- поверку и КМХ ПР по стационарной установке поверочной трубопоршневой двунаправленной (заводской № 15, регистрационный номер 37248-08) или передвижной ТПУ;
-
- поверку стационарной ТПУ по передвижной поверочной установке;
-
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
-
- защита информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским способом на информационную табличку, установленную на площадке СИКН, представленную на рисунке 2. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.

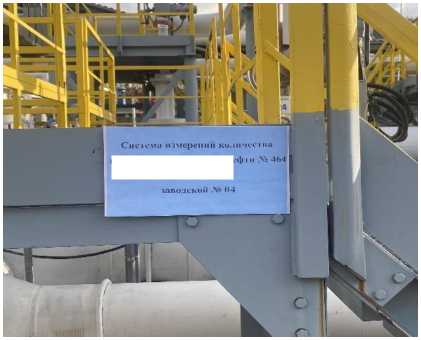

Рисунок 2 - Информационная табличка СИКН
Таблица 3 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений расхода нефти*, м3/ч |
от 400 до 2808 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. |
Таблица 4 - Состав и основные метрологические характеристики ИК объемного расхода нефти с комплектным методом определения метрологических характеристик
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой относительной погрешности ИК | |
Первичный измерительный преобразователь |
Вторичная часть | |||||
1 |
ИК объемного расхода нефти в БИК |
1 (БИК) |
УЗР |
ПЛК |
от 0,9 до 8,0 м3/ч* |
±5,0 % |
*- Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
Диапазон избыточного давления измеряемой среды, МПа |
от 0,2 до 1,6 |
Физико-химические свойства измеряемой среды:
|
от +5 до +35 от 850,1 до 870,0 от 5 до 50 0,5 100 0,05 Не допускается |
Режим работы СИКН |
непрерывный |
Параметры электрического питания:
|
220±22, 380±38 50±1 |
Условия эксплуатации: а) температура окружающей среды, °С:
б) атмосферное давление, кПа |
от -32 до +44 от +10 до +35 от 84 до 106 |
Средний срок службы, лет, не менее |
15 |
