Номер по Госреестру СИ: 88120-23
88120-23 Резервуары железобетонные цилиндрические
(ЖБР-10000)
Назначение средства измерений:
Резервуары железобетонные цилиндрические ЖБР-10000 (далее - резервуары) предназначены для измерения объёма нефти и нефтепродуктов при их приёме, хранении и отпуске.
Внешний вид.
Резервуары железобетонные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
ФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
ФР.1.29.2021.40617 «Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методика измерений косвенным методом статических измерений в резервуарах вертикальных цилиндрических на объектах АО «Транснефть -Терминал».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
Лист № 3
Всего листов 3
ПравообладательАкционерное общество «Черноморские магистральные нефтепроводы»
(АО «Черномортранснефть»)
ИНН 2315072242
Адрес: 353902, Краснодарский край, г. Новороссийск, ш. Сухумское, д. 85, к. 1 Тел.: (8617) 60-34-51
Испытательный центр
Акционерное общество «Транснефть - Метрология»(АО «Транснефть - Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Резервуары представляют собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и плит на кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты. Резервуары номинальной вместимостью 10 000 м3.
Резервуары ЖБР-10000 с заводскими номерами № 3, 4, 5, 48, 49 расположены на ПК «Шесхарис» АО «Черномортранснефть» (Резервуары с заводскими №№ 3, 4, 5 на ПК «Шесхарис» Ш1 «Шесхарис», с заводскими №№ 48, 49 на ПК «Шесхарис»
Ш1 «Грушовая»).
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

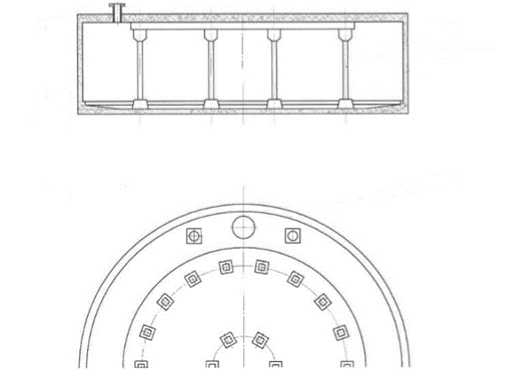

Эскиз резервуаров ЖБР-10000 представлен на рисунке 1.
Рисунок 1 - Эскиз резервуаров ЖБР-10000
Лист № 2
Всего листов 3
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
10 000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -30 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
50 |
