92033-24 Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 462 ПСП «Краснодарский». Резервная схема учета (далее - РСУ СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.
Внешний вид.
Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета
Рисунок № 2
Программное обеспечение
РСУ СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AnalogC onverter. app |
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
Цифровой идентификатор ПО |
9319307D |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
Цифровой идентификатор ПО |
17D43552 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
Цифровой идентификатор ПО |
5FD2677A |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
Цифровой идентификатор ПО |
CB6B884C |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
Цифровой идентификатор ПО |
116E8FC5 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
Цифровой идентификатор ПО |
3836BADF |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
Цифровой идентификатор ПО |
4EF156E4 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
Цифровой идентификатор ПО |
4D07BD66 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
Цифровой идентификатор ПО |
D19D9225 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
Цифровой идентификатор ПО |
3A4CE55B |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
E56EAB1E |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
Цифровой идентификатор ПО |
23F21EA1 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
Цифровой идентификатор ПО |
71C65879 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
Цифровой идентификатор ПО |
62C75A03 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
Цифровой идентификатор ПО |
B8DF3368 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
F3B1C494 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
Цифровой идентификатор ПО |
232DDC3F |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
Цифровой идентификатор ПО |
6A8CF172 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
Цифровой идентификатор ПО |
32D8262B |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
F70067AC |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
35DD379D |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
Цифровой идентификатор ПО |
9F5CD8E8 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
Цифровой идентификатор ПО |
5C9E0FFE |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
AB567359 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
Цифровой идентификатор ПО |
ED6637F5 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
Цифровой идентификатор ПО |
8D37552D |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Примечания: -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе; - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации РСУ СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 462 Краснодарского РУМН АО «Черномортранснефть», аттестована АО «Транснефть - Метрология», свидетельство об аттестации методики (метода) измерений № 387-RA.RU.312546-2023 от 27.09.2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)
ИНН 2315072242
Юридический адрес: 353911, Краснодарский край, г.о. город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00, факс: (495) 950-85-97
Web-сайт: https://metrology.transneft.ru/
E-mail: tаm@transneft.ru
Правообладатель
Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)ИНН 2315072242
Юридический адрес: 353911, Краснодарский край, г.о. город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1
Принцип действия РСУ СИКН основан на использовании косвенного метода динамических измерений массы нефти с использованием ультразвукового преобразователя расхода и преобразователя плотности.
РСУ СИКН заводской № 02, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из измерительной линии (ИЛ), блока измерений показателей качества нефти системы измерений количества и показателей качества № 462 ПСП «Краснодарский» (далее - БИК), системы сбора и обработки информации (далее - СОИ).
В состав РСУ СИКН входят средства измерений (СИ), приведенные в таблице 1.
Таблица 1 - Перечень СИ
Наименование СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - УЗР) |
79419-20 |
Датчики давления Агат- 100МТ |
74779-19 |
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) модели 7835 |
15644-06 |
Преобразователь плотности жидкости измерительный CDM |
63515-16 |
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3 |
77871-20 |
Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) модели 7829 |
15642-06 |
Влагомеры нефти поточные УДВН-1пм* |
14557-05 |
Влагомеры нефти поточные УДВН-1пм** |
14557-15 |
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
Комплекс измерительно вычислительный ТН-01 (далее - ИВК) |
67527-17 |
* Применяется при температуре измеряемой среды от +5 до +35 °C и диапазоне плотности измеряемой среды от 790 до 920 кг/м3.
** Применяется при температуре измеряемой среды от +5 до +35 °C.
В состав РСУ СИКН входят показывающие СИ давления и температуры нефти утвержденных типов.
РСУ СИКН обеспечивает выполнение следующих основных функций:
-
- автоматизированное измерение объема нефти и объемного расхода нефти;
-
- автоматизированное вычисление массы брутто нефти и массового расхода;
-
- вычисление массы нетто нефти с использованием результатов вычисления массы брутто нефти в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
-
- автоматизированное измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;
-
- поверку и КМХ УЗР по стационарной установке поверочной трубопоршневой двунаправленной (регистрационный № 37248-08) или по передвижной поверочной установке;
-
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
-
- защита алгоритма и программы РСУ СИКН от несанкционированного доступа установкой паролей разного уровня доступа;
-
- регистрация и хранение результатов измерений, формирование отчетов.
Заводской номер РСУ СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, закрепленную на площадке РСУ СИКН. Формат нанесения заводского номера - цифровой. Фотографии общего вида РСУ СИКН и информационной таблички представлены на рисунках № 1 и № 2.
Пломбировка РСУ СИКН не предусмотрена.
Нанесение знака поверки на РСУ СИКН не предусмотрено.

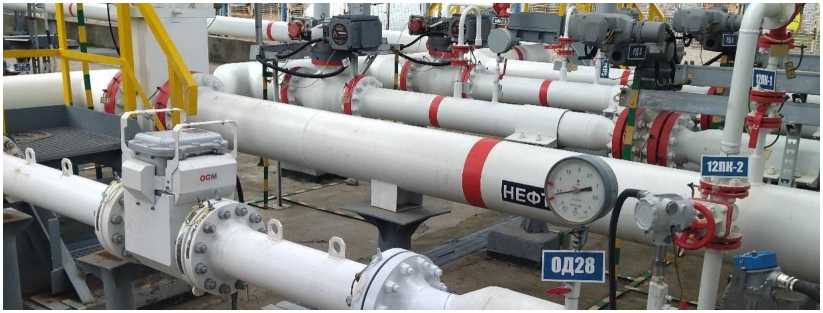

Рисунок 1 - Общий вид РСУ СИКН
Система измерений количества и показателей качества нефти № 462 ПСП «Краснодарский» Резервная схема зчега заводской № О2

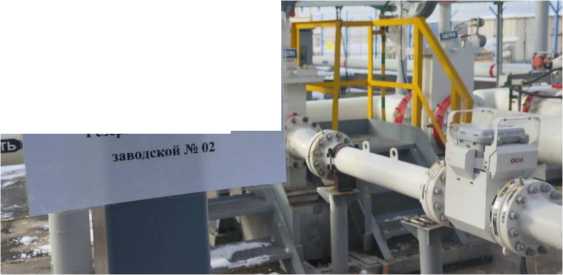

Рисунок - 2 Информационная табличка РСУ СИКН
Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики РСУ СИКН
Наименование характеристики |
Значение |
Диапазон измерений расхода нефти*, м3/ч |
от 91,1 до 258,3 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
Диапазон измерений избыточного давления измеряемой среды, МПа |
от 0,3 до 4,0 |
Температура измеряемой среды, °С |
от 0 до +35 |
Плотность измеряемой среды в рабочем диапазоне температур, кг/м3 |
от 790 до 930 |
Кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт) |
от 2 до 100 |
Массовая доля воды, %, не более |
0,5 |
Массовая доля механических примесей, %, не более |
0,05 |
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
Наименование характеристики |
Значение |
Содержание свободного газа |
Не допускается |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22, 380±38 |
- частота переменного тока, Гц |
50±1 |
Условия эксплуатации: | |
а) температура окружающей среды, °С: | |
- в месте установки оборудования СОИ |
от +10 до +35 |
- в месте установки ИЛ |
от -39 до +38 |
б) относительная влажность в месте установки оборудова- | |
ния СОИ, % |
от 30 до 80 |
в) атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет, не менее |
15 |
