Номер по Госреестру СИ: 88571-23
88571-23 Резервуар железобетонный вертикальный цилиндрический
(ЖБР-10000)
Назначение средства измерений:
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000 (далее -резервуар) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Внешний вид.
Резервуар железобетонный вертикальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства -
Номер записи - 190590
ID в реестре СИ - 1407519
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
Страна - РОССИЯ
Населенный пункт - г. Новороссийск, Краснодарский край
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№667 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар железобетонный вертикальный цилиндрический (ЖБР-10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81903-21 |
Система измерений количества и показателей качества нефти № 73, 1, 8, 1, 1, 6, 9 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
87718-22 |
Установка поверочная, Brooks Compact Prover Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
2 года |
|
88118-23 |
Резервуары железобетонные цилиндрические, ЖБР-10000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
88120-23 |
Резервуары железобетонные цилиндрические, ЖБР-10000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
88121-23 |
Резервуар вертикальный стальной цилиндрический, РВС-400 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
88492-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/6 кВ Неберджаевская, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
4 года |
|
88493-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "ЛПДС "Незлобная", ПС 110/10 кВ "Водораздел" ф. 324, ф. 205, ПС 35 кВ "Русская", ЛПДС "Крымская" (ОАО "Новоросцемент"), НПС "Псекупская" (ООО "Агрокомплекс Челбасский"), ПП "Грушовая" (п. Афонка), ПС 110/35/10 "Чеботовская" ОРУ-110 кВ ВЛ-110 кВ "Погорелово", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
4 года |
|
88571-23 |
Резервуар железобетонный вертикальный цилиндрический, ЖБР-10000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
91763-24 |
Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
91988-24 |
Система измерений количества и показателей качества нефти № 464 ПСП "Заречье". Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
91989-24 |
Система измерений количества и показателей качества нефти № 464 ПСП "Заречье", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92017-24 |
Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский", Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92033-24 |
Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92369-24 |
Система измерений количества и показателей качества нефтепродуктов № 708, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
92722-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
92723-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
92724-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
92807-24 |
Система измерений количества и показателей качества нефтепродуктов № 708. Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
|
93943-24 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
95485-25 |
Резервуары вертикальные стальные цилиндрические, РВСП-30000 Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
5 лет |
|
95695-25 |
Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, Обозначение отсутствует Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) |
ОТ МП |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Кто поверяет Резервуар железобетонный вертикальный цилиндрический (ЖБР-10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Резервуар железобетонный вертикальный цилиндрический (ЖБР-10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательАкционерное общество «Черноморские магистральные нефтепроводы»
(АО «Черномортранснефть»)
ИНН 2315072242
Адрес: 353902, Краснодарский край, городской округ город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1
Тел.: (8617) 60-34-51
Испытательный центр
Акционерное общество «Транснефть - Метрология»(АО «Транснефть - Метрология»)
ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Резервуар представляют собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и плит на кровли.
Резервуар подземного исполнения, стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты. Резервуар номинальной вместимостью 10 000 м3.
Резервуар с заводским номером № 7 расположен на НПС «Заречье» Краснодарского РУМН АО «Черномортранснефть».
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

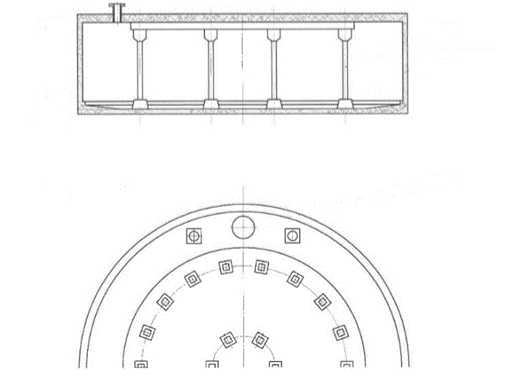

Эскиз резервуара ЖБР-10000 представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара ЖБР-10000
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -30 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
50 |
