Сведения о средстве измерений: 95051-25 Резервуар вертикальный стальной цилиндрический

Номер по Госреестру СИ: 95051-25
95051-25 Резервуар вертикальный стальной цилиндрический
(РВС-5000)

Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.

сертификация программного обеспечения
Внешний вид. Резервуар вертикальный стальной цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196803
ID в реестре СИ - 1424605
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РВС-5000,

Производитель

Изготовитель - Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1997
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВС-5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84851-22

Резервуары стальные горизонтальные цилиндрические, РГС-28
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
85735-22

Резервуары стальные горизонтальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
87852-22

Резервуары стальные горизонтальные цилиндрические, РГС-63
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
88598-23

Резервуары стальные горизонтальные цилиндрические, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
91259-24

Резервуар стальной горизонтальный цилиндрический, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
91276-24

Установка поверочная трубопоршневая двунаправленная, Smith Meter "Bi-Di Prover"
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
2 года
91310-24

Резервуар стальной горизонтальный цилиндрический, РГС-5
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
91325-24

Резервуар вертикальный стальной цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
92314-24

Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год
92302-24

Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год
92461-24

Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
92826-24

Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год
94087-24

Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год
94092-24

Резервуар стальной вертикальный цилиндрический, РВС-10000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
94883-25

Система измерений количества и показателей качества нефти № 115 ПСП "Юргамыш" ЛПДС "Юргамыш". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год
95051-25

Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
5 лет
95124-25

Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год
95519-25

Система измерений количества и показателей качества нефти № 425 ПСП "Салават", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).

Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар вертикальный стальной цилиндрический (РВС-5000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ТРАНСНЕФТЬ - УРАЛ"
(RA.RU.311708)
  • РВС-5000
  • 1 0 1 0 1 0 1

    Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВС-5000)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал») ИНН 0278039018
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10 Телефон: (347) 248-39-19

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    ИНН 7723107453
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: +7 (495) 950-87-00
    E-mail: TAM@transneft.ru

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.

    Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.

    Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

    Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

    Резервуар с заводским номером 4 расположен по адресу: республика Башкортостан, Чекмагушевский район, село Старокалмашево, ЛПДС «Чекмагуш».

    Заводской номер в виде цифрового кода нанесен методом аэрографии непосредственно на резервуар.

    Пломбирование резервуара не предусмотрено.

    Нанесение знака поверки на резервуар не предусмотрено.

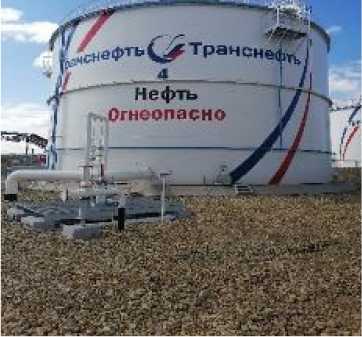

    Общий вид резервуара представлен на рисунке 1.

    Внешний вид. Резервуар вертикальный стальной цилиндрический (РВС-5000), http://oei-analitika.ru

    Рисунок 1 - Общий вид резервуара РВС-5000


    аблица 4 -

    Наименование

    Обозначение

    Количество

    Резервуар вертикальный стальной цилиндрический

    РВС-5000

    1 шт.

    Паспорт на резервуар

    -

    1 экз.

    Градуировочная таблица

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    5000

    Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

    ± 0,1

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - атмосферное давление, кПа

    от -40 до +50 от 84,0 до 106,7

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    50
