Номер по Госреестру СИ: 91276-24
91276-24 Установка поверочная трубопоршневая двунаправленная
(Smith Meter "Bi-Di Prover")
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная Smith Meter «Bi-Di Prover» (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объёмного расхода жидкости в потоке при поверке и контроле метрологических характеристик преобразователей расхода жидкости.

Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1

Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНаносится в левой нижней части титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п.1.4 руководства по эксплуатацииНормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
ИНН 0278039018
ОГРН 1020203226230
Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Изготовитель
Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)ИНН 0278039018
Адрес: 450008, Республика Башкортостан, город Уфа, Крупской ул., д. 10
Web-сайт: https://ural.transneft.ru
E-mail: tnural@ufa.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Нефтегазметрология» (ООО «НГМ»)Адрес: 308009, г. Белгород, ул. Волчанская, д. 167
Тел.: +7(4722) 402-111, факс: +7(4722) 402-112
Сайт: www.oilgm.ru;
E-mail: info@oilgm.ru
Принцип действия ТПУ (заводской № 9893-PR-01) заключается в повторяющемся вытеснении шаровым поршнем известного объёма жидкости из измерительного участка ТПУ. При работе ТПУ и поверяемое средство измерений (СИ) подключают последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости.
Четырёхходовой переключающий кран ТПУ с помощью привода поворачивают в положение «запуск» и запускают шаровой поршень в поток жидкости, проходящей через корпус ТПУ. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ и через поверяемое СИ.
ТПУ, состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ применяют средства измерений, представленные в таблице 1.
Таблица 1 - Перечень средств измерений, входящих в состав ТПУ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Датчик температуры 644 |
39539-08 |
В состав ТПУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.

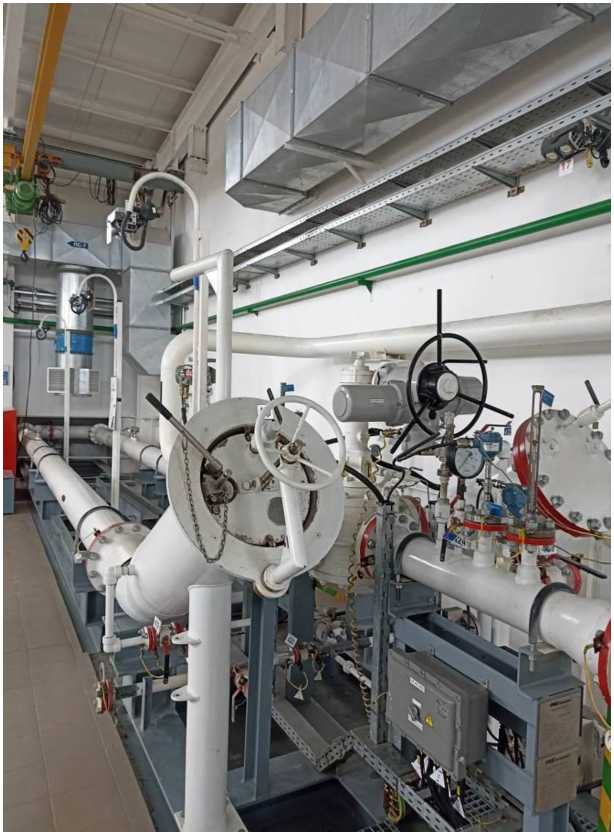

Общий вид ТПУ показан на рис. 1.

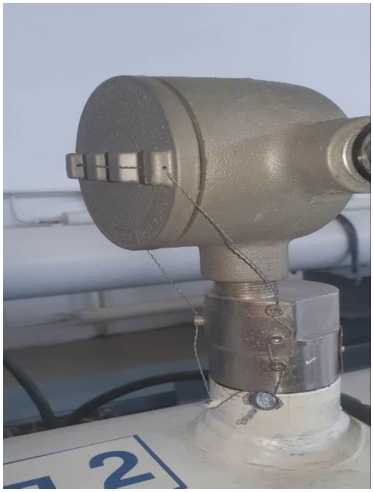

Фланцевые соединения измерительного участка (2 шт.) и детекторы положения шарового поршня (4 шт.) пломбируются поверителем (рис. 2).
Рисунок 1 - Общий вид ТПУ
а) пломбирование детектора
1
|
4 1 / 1 |
......J |
Л Л -------- - J L | |||
|
! ... 1 |
/ / с |
.... | |||
б) пломбирование фланцевого соединия измерительного участка Рисунок 2 - Места пломбирования
ТПУ
Заводской номер ТПУ нанесен типографическим методом на маркировочную табличку, закрепленную на раме ТПУ, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита.
Сведения о форме, способах и местах нанесения заводских номеров измерительных компонентов приводятся в эксплуатационной документации ТПУ
Нанесение знака поверки на ТПУ не предусмотрено.
Комплектность ТПУ приведена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, экз. |
|
Установка поверочная трубопоршневая двунаправленная Smith Meter "Bi-Di Prover" |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Формуляр |
- |
1 |
приведены в таблицах 2 и 3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 40 до 400 |
|
Номинальная вместимость (номинальный объем) измерительного участка для пар детекторов (1-3-1; 1-4-2), м3 |
1,35 |
|
Пределы допускаемой относительной погрешности определения вместимости измерительного участка, % |
±0,10 |
|
Среднее квадратическое отклонение случайной составляющей погрешности при определении вместимости измерительного участка, % |
0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380±38/220±22 |
|
- частота переменного тока, Гц |
50±0,4 |
|
Условия эксплуатации: | |
|
- измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
- избыточное давление измеряемой среды, МПа, не более |
от 0,40 до 1,60 |
|
- плотность измеряемой среды в рабочем диапазоне температуры, кг/м3 |
от 845 до 890 |
|
- температура измеряемой среды, °С |
От 2,6 до 28 |
|
- кинематическая вязкость измеряемой среды, сСт |
от 14,6 до 70,0 |
|
- температура окружающей среды, °С |
от минус 45 до плюс 59 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет, не менее |
10 |
