Сведения о средстве измерений: 95519-25 Система измерений количества и показателей качества нефти № 425 ПСП "Салават"

Номер по Госреестру СИ: 95519-25
95519-25 Система измерений количества и показателей качества нефти № 425 ПСП "Салават"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 425 ПСП «Салават» (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.

сертификация программного обеспечения

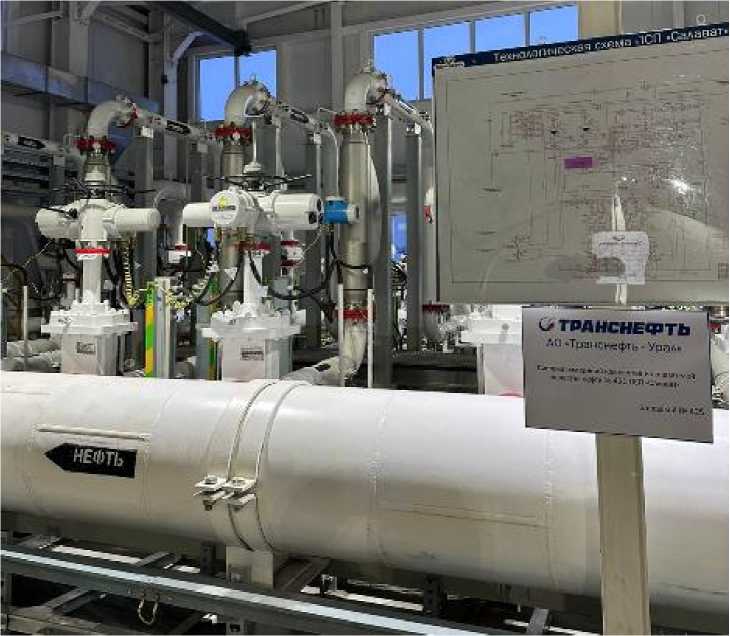

Внешний вид. Система измерений количества и показателей качества нефти № 425 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 425 ПСП "Салават"
Рисунок № 1

Общие сведения

Дата публикации - 23.05.2025
Срок свидетельства -
Номер записи - 197309
ID в реестре СИ - 1425761
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_27 Дерево связей организации за 6 месяцев

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№999 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 425 ПСП "Салават" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84851-22

 Резервуары стальные горизонтальные цилиндрические, РГС-28
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
85735-22

 Резервуары стальные горизонтальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
87852-22

 Резервуары стальные горизонтальные цилиндрические, РГС-63
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
88598-23

 Резервуары стальные горизонтальные цилиндрические, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91259-24

 Резервуар стальной горизонтальный цилиндрический, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91276-24

 Установка поверочная трубопоршневая двунаправленная, Smith Meter "Bi-Di Prover"
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		2 года
91310-24

 Резервуар стальной горизонтальный цилиндрический, РГС-5
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91325-24

 Резервуар вертикальный стальной цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92314-24

 Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92302-24

 Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92461-24

 Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92826-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94087-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94092-24

 Резервуар стальной вертикальный цилиндрический, РВС-10000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
94883-25

 Система измерений количества и показателей качества нефти № 115 ПСП "Юргамыш" ЛПДС "Юргамыш". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95051-25

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
95124-25

 Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95519-25

 Система измерений количества и показателей качества нефти № 425 ПСП "Салават", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год

Кто поверяет Система измерений количества и показателей качества нефти № 425 ПСП "Салават" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
(RA.RU.311406)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 425 ПСП "Салават" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 425 ЛПДС «Салават» Туймазинского НУ АО «Транснефть-Урал», свидетельство об аттестации методики измерений № 452-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039017
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон (факс): (495) 950-87-00, (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти.

    СИКН, заводской № 425, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту -БИК), системы сбора и обработки информации (далее по тексту - СОИ), стационарной трубопоршневой поверочной установки (ТПУ), узла подключения поверочной установки. БИЛ состоит из четырех рабочих измерительных линий (ИЛ), одной резервной ИЛ и одной контрольно-резервной ИЛ.

    В состав СИКН входят средства измерений, приведенные в таблице 1. Часть средств измерений, входящих в состав СИКН, формируют вспомогательные измерительные каналы (ИК).

    Таблица 1 - Перечень средств измерений

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Расходомеры массовые Promass 83F (далее - ПР)

    15201-07

    Датчики температуры 644, 3144Р

    39539-08

    Преобразователи давления измерительные 3051

    14061-10

    Преобразователи плотности жидкости измерительные 7835

    15644-06

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Влагомеры нефти поточные УДВН-1пм

    14557-10

    Установка поверочная трубопоршневая двунаправленная Smith Meter® «Bi-Di Prover»

    91276-24

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    - автоматическое измерение массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти;

    - автоматическое вычисление массы нетто нефти как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в испытательной лаборатории, массовой доли воды, определенной в испытательной лаборатории или определённой по результатам измерений объемной доли воды влагомером нефти поточным;

    - автоматическое измерение объемной доли воды в БИК;

    - измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

    - контроль метрологических характеристик (КМХ) ПР по контрольно-резервному ПР;

    - поверку и КМХ ПР по ТПУ или по передвижной поверочной установке;

    - защиту информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 425 ПСП

    Рисунок 1 - Информационная табличка СИКН


    Таблица 7 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 425 ПСП «Салават»

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Состав и основные метрологические характеристики ИК

    №

    Наименование

    Количеств о ИК (место установки )

    Состав И

    к

    Диапазон измерений*, т/ч

    Пределы допускаемой относительной погрешности

    Первичный измерительный преобразователь

    Вторичная часть

    1

    5

    ИК массового расхода нефти

    5 (ИЛ №1-ИЛ №5)

    ПР

    ИВК

    от 76 до 285

    ±0,25%

    6

    ИК массового расхода нефти

    1 (ИЛ №

    6)

    ПР

    ИВК

    от 76 до 285

    ±0,20%**

    (±0,25%)***

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК массового расхода нефти и не может выходить за пределы приведенного диапазона измерений.

    ** Пределы допускаемой относительной погрешности ИК массового расхода нефти с контрольно-резервным ПР, применяемым в качестве контрольного в точке расхода;

    *** Пределы допускаемой относительной погрешности ИК массового расхода нефти с контрольно-резервным ПР, применяемым в качестве резервного.

    Таблица 4 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, т/ч

    от 76 до 983

    Пределы   допускаемой   относительной   погрешности

    измерений массы брутто нефти, %

    ±0,25

    Пределы   допускаемой   относительной   погрешности

    измерений массы нетто нефти, %

    ±0,35

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

    Таблица 5 -Технические характеристики

    Наименование характеристики

    Значение

    Диапазон избыточного давления нефти, МПа

    от 0,23 до 1,6

    Режим работы СИКН

    непрерывный

    Измеряемая среда

    нефть по ГОСТ Р 51858-2002, ТР ЕАЭС 045/2017

    Физико-химические свойства измеряемой среды:

    • - температура, °С

    • - плотность нефти при температуре 15 °С, кг/м3

    • - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от 0 до +30 от 853,7 до 898,4

    от 14,6 до 70,0 0,5

    100

    0,05

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380 ±38, трехфазное

    220 ±22, однофазное

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, °С

    б) температура воздуха в помещениях, где установлено оборудование СИКН, °С

    в) относительная влажность в помещениях, где установлено оборудование СИКН, %

    г) атмосферное давление, кПа

    от -36,9 до +33,6

    от +10 до +35

    от 30 до 80 от 84 до 106,7

    Таблица 6 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    20


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
