Сведения о средстве измерений: 95124-25 Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал"

Номер по Госреестру СИ: 95124-25
95124-25 Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС «Юргамыш» Курганское НУ АО «Транснефть-Урал» (далее- СИКН) предназначена для автоматизированных измерений массы и показателей качества нефтепродуктов.

сертификация программного обеспечения

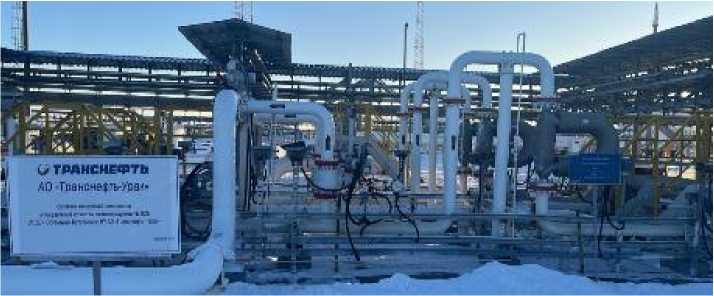

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал"
Рисунок № 1

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196916
ID в реестре СИ - 1424930
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - OW_4 Количество поверок, выполняемых для юридических и физических лиц

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№698 от 2025.04.08 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84851-22

 Резервуары стальные горизонтальные цилиндрические, РГС-28
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
85735-22

 Резервуары стальные горизонтальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
87852-22

 Резервуары стальные горизонтальные цилиндрические, РГС-63
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
88598-23

 Резервуары стальные горизонтальные цилиндрические, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91259-24

 Резервуар стальной горизонтальный цилиндрический, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91276-24

 Установка поверочная трубопоршневая двунаправленная, Smith Meter "Bi-Di Prover"
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		2 года
91310-24

 Резервуар стальной горизонтальный цилиндрический, РГС-5
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91325-24

 Резервуар вертикальный стальной цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92314-24

 Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92302-24

 Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92461-24

 Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92826-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94087-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94092-24

 Резервуар стальной вертикальный цилиндрический, РВС-10000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
94883-25

 Система измерений количества и показателей качества нефти № 115 ПСП "Юргамыш" ЛПДС "Юргамыш". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95051-25

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
95124-25

 Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95519-25

 Система измерений количества и показателей качества нефти № 425 ПСП "Салават", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (далее - АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 925 ЛПДС «Юргамыш» Курганское НУ АО «Транснефть-Урал», свидетельство об аттестации №458-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039017
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон (факс): (495) 950-87-00, (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью кориолисовых преобразователей массового расхода. Выходные электрические сигналы кориолисовых преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

    СИКН, заводской № 01, представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

    СИКН состоит из:

    • - блока измерительных линий (далее - БИЛ), состоящего из входного и выходного коллекторов, двух рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной ИЛ;

    • - блока измерений показателей качества нефтепродуктов (далее - БИК);

    • - трубопоршневой поверочной установки (далее - ТПУ);

    • - система сбора и обработки информации (далее - СОИ);

    • - системы дренажа нефтепродуктов.

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики-расходомеры массовые Micro Motion (модификации CMF)

    45115-10

    Счетчики-расходомеры массовые Micro Motion

    45115-16

    Датчики давления Метран-150

    32854-13

    Преобразователи давления измерительные 3051

    14061-10

    Датчики давления Агат-100МТ

    74779-19

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи плотности жидкости измерительные модели 7835 (далее - 11П)

    52638-13

    Установка трубопоршневая ТПУ «Сапфир НГИ-300»

    74000-19

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих основных функций:

    • - измерения массы нефтепродуктов прямым методом динамических измерений в рабочих диапазонах расхода, температуры, давления и плотности нефтепродуктов;

    • - измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры соответственно;

    • - автоматические измерения объемного расхода нефтепродуктов в БИК;

    • - контроль метрологических характеристик (далее - КМХ) рабочих счетчиков-расходомеров массовых (далее - СРМ) с помощью контрольно-резервного СРМ, применяемого в качестве контрольного;

    • - КМХ и поверка СРМ с применением ТПУ и ПП;

    • - дренаж нефтепродуктов;

    • - защита информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС

    Рисунок 1 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС «Юргамыш» Курганское НУ АО «Транснефть-Урал»

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 -Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода через СИКН*, т/ч

    от 52,2 до 477

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ±0,25

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 -Технические характеристики СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    Нефтепродукты

    Давление нефтепродуктов в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа:

    • - минимальное значение избыточного давление

    • - максимальное значение избыточного давление

    0,3

    4,0

    Характеристики измеряемой среды:

    • - температура нефтепродукта, °С

    • - плотность нефтепродукта при температуре 15°С, кг/м3

    • - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)

    • - содержание свободного газа

    от -5 до +40

    от 820 до 845

    от 2,0 до 4,5

    не допускается

    Режим работы СИКН

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38 (трехфазное),

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, °C:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -37 до +41

    от +10 до +35

    от 30 до 80 от 84,0 до 106,7

    Нефтепродукты по ГОСТ 32511-2013 «Топливо дизельное ЕВРО. Технические

    условия»

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
