Сведения о средстве измерений: 92302-24 Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш"

Номер по Госреестру СИ: 92302-24
92302-24 Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 17 ПСП «Юргамыш» ЛПДС «Юргамыш» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

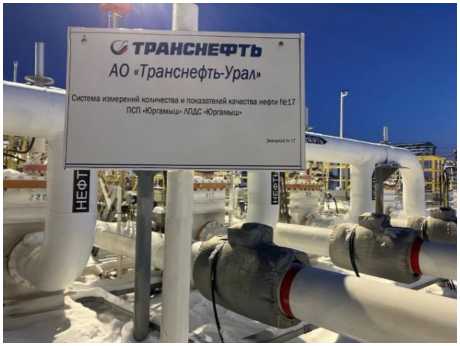

Внешний вид. Система измерений количества и показателей качества нефти № 17 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш"
Рисунок № 1

Общие сведения

Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194189
ID в реестре СИ - 1416918
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - OW_5 Размеры парков СИ организаций

Бесплатный

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1408 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84851-22

 Резервуары стальные горизонтальные цилиндрические, РГС-28
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
85735-22

 Резервуары стальные горизонтальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
87852-22

 Резервуары стальные горизонтальные цилиндрические, РГС-63
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
88598-23

 Резервуары стальные горизонтальные цилиндрические, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91259-24

 Резервуар стальной горизонтальный цилиндрический, РГС-16
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91276-24

 Установка поверочная трубопоршневая двунаправленная, Smith Meter "Bi-Di Prover"
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		2 года
91310-24

 Резервуар стальной горизонтальный цилиндрический, РГС-5
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
91325-24

 Резервуар вертикальный стальной цилиндрический, РВСП-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92314-24

 Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92302-24

 Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
92461-24

 Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
92826-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94087-24

 Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
94092-24

 Резервуар стальной вертикальный цилиндрический, РВС-10000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
94883-25

 Система измерений количества и показателей качества нефти № 115 ПСП "Юргамыш" ЛПДС "Юргамыш". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95051-25

 Резервуар вертикальный стальной цилиндрический, РВС-5000
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		5 лет
95124-25

 Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
95519-25

 Система измерений количества и показателей качества нефти № 425 ПСП "Салават", Обозначение отсутствует
Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа) 		ОТ
МП 		1 год
Отчет - V_1 Интерактивная карта распределения организаций-поверителей по территории РФ

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • Нет модификации
    		•  3 2 0 3 0 2 0 2

    Стоимость поверки Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.

    Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 17 ПСП «Юргамыш» ЛПДС «Юргамыш» Курганское НУ АО «Транснефть - Урал», свидетельство об аттестации методики (метода) измерений № 390-RA.RU.312546-2023 от 03.10.2023.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    Web-сайт: https://m etrol ogy .transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с применением преобразователей расхода жидкости ультразвуковых. Выходные электрические сигналы преобразователей расхода жидкости ультразвуковых, преобразователей температуры, давления, плотности, вязкости, объемной доли воды в нефти поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

    СИКН, заводской № 17, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    СИКН состоит из:

    • - блока измерительных линий, включающий в себя три рабочие, одну резервную и одну контрольно-резервную измерительные линии (ИЛ);

    • - блока измерений показателей качества;

    • - турбопоршневой поверочной установки;

    • - узла подключения передвижной поверочной установки;

    • - системы сбора, обработки информации и управления;

    • - системы дренажа нефти.

    В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ)

    Преобразователи расхода жидкости ультразвуковые

    DFX-MM, DFX-LV: модификация DFX-MM, модель

    DFX16 (далее - УПР)

    57471-14

    Преобразователи вторичные серии Т, модификаций

    T32.1S, T32.3S: модификация T32.1S

    50958-12

    Термопреобразователи сопротивления серий TR, TF: модификация TR10-К

    47279-11

    Преобразователи измерительные Rosemount 644,

    Rosemount 3144P: преобразователи измерительные

    Rosemount 644

    56381-14

    Термопреобразователи сопротивления платиновые серии

    65

    22257-11

    Преобразователи давления измерительные IPT-10, IPT-11: преобразователи давления измерительные IPT-10

    34690-07

    Преобразователи давления измерительные 3051: модификация 3051CD, модификация 3051TG

    14061-10

    Преобразователи давления измерительные SITRANS P типа 7MF (DSIII, DSIII PA, DSIII FF, P300, P300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280): модификация DSIII, типа 7MF4033 и типа 7MF4433

    45743-10

    Термопреобразователи сопротивления платиновые серий TR, TST: серия TR

    49519-12

    Преобразователи измерительные серии iTEMP моделей

    TMT80, TMT82, TMT111: модель TMT82

    50138-12

    Термопреобразователи сопротивления платиновые серий TR, TS, TST, TPR, TSM, TET: серия TPR, модель TPR300

    68002-17

    Преобразователи измерительные серии iTEMP TMT: модель ТМТ82

    57947-19

    Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847: модель 7835

    52638-13

    Преобразователи плотности и вязкости жидкости измерительные моделей 7825, 7826, 7827, 7828, 7829: модель 7829

    15642-06

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ)

    Влагомеры нефти поточные УДВН-1пм: модификация УДВН-1пм1

    14557-10

    Расходомеры ультразвуковые UFM 3030

    48218-11

    Установка поверочная трубопоршневая двунаправленная OGSB (далее - ТПУ)

    62207-15

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих основных функций:

    • - автоматическое измерение объема, объемного расхода и массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, динамической вязкости, объемной доли воды в нефти;

    • - автоматическое измерение плотности, кинематической вязкости и массовой доли воды;

    • - измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

    • - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в химико-аналитической лаборатории;

    • - проведение контроля метрологических характеристик (КМХ) и поверки УПР с применением ТПУ;

    • - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    • - автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

    • - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

    Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 17 ПСП

    Рисунок 1 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 17 ПСП «Юргамыш» ЛИДС «Юргамыш»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 -

    СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН*, м3/ч

    от 1600 до 12139

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. Для обеспечения максимального расхода нефти через СИКН подключают резервную ИЛ.

    Таблица 4 - Основные технические

    СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

    Диапазон измерений давления нефти, МПа

    от 0,24 до 1,57

    Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа

    • - в рабочем режиме, не более

    • - в режиме поверки и контроля метрологических характеристик, не более

    0,2

    0,4

    Наименование характеристики

    Значение

    Физико-химические свойства измеряемой среды:

    • - температура нефти, °С

    • - плотность в рабочем диапазоне температуры нефти, кг/м3

    • - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от +5 до +29,5

    от 856,0 до 885,0

    от 5 до 35

    0,5

    900

    0,05

    не допускается

    Режим работы СИКН

    непрерывный, автоматизированный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220122 / 380138

    50±1

    Условия эксплуатации СИКН:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха в помещениях, где установлено оборудование СИКН, %

    • - атмосферное давление, кПа

    от -50 до +60

    от 30 до 80 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
