Сведения о средстве измерений: 85735-22 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 85735-22
85735-22 Резервуары стальные горизонтальные цилиндрические
(РГС-75)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

Общие сведения

Дата публикации - 06.06.2022
Срок свидетельства -
Номер записи - 187722
ID в реестре СИ - 1399986
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

OW_12 Поиск истекающих поверок по регионам, типам СИ и владельцам

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1340 от 2022.06.02 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-75)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
84851-22	Резервуары стальные горизонтальные цилиндрические, РГС-28 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
85735-22	Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
87852-22	Резервуары стальные горизонтальные цилиндрические, РГС-63 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
88598-23	Резервуары стальные горизонтальные цилиндрические, РГС-16 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
91259-24	Резервуар стальной горизонтальный цилиндрический, РГС-16 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
91276-24	Установка поверочная трубопоршневая двунаправленная, Smith Meter "Bi-Di Prover" Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	2 года
91310-24	Резервуар стальной горизонтальный цилиндрический, РГС-5 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
91325-24	Резервуар вертикальный стальной цилиндрический, РВСП-5000 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
92314-24	Система измерений количества и показателей качества нефти № 18 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год
92302-24	Система измерений количества и показателей качества нефти № 17 ПСП "Юргамыш" ЛПДС "Юргамыш", Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год
92461-24	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
92826-24	Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск", Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год
94087-24	Система измерений количества и показателей качества нефти № 428 ПСП ЛЭПСУ "Орск". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год
94092-24	Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
94883-25	Система измерений количества и показателей качества нефти № 115 ПСП "Юргамыш" ЛПДС "Юргамыш". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год
95051-25	Резервуар вертикальный стальной цилиндрический, РВС-5000 Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	5 лет
95124-25	Система измерений количества и показателей качества нефтепродуктов № 925 ЛПДС "Юргамыш" Курганское НУ АО "Транснефть-Урал", Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год
95519-25	Система измерений количества и показателей качества нефти № 425 ПСП "Салават", Обозначение отсутствует Акционерное общество "Транснефть - Урал" (АО "Транснефть - Урал") (РОССИЯ г. Уфа)	ОТ МП	1 год

MI_4 Области и разделы областей измерений

Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.

Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Бесплатный

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-75)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации	2		0	2	0	2	0	2

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-75)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Лист № 3 Всего листов 4

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-75

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

ИНН 0278039018

Адрес: 450008, г. Уфа, ул. Крупской,10

Телефон/факс: +7 (347) 279-25-25/ (347) 279-25-38

Web-сайт: ural.transneft.ru

E-mail: tnural@ufa.transneft.ru

Изготовитель

Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
ИНН 0278039018
Адрес: 450008, г. Уфа, ул. Крупской,10
Телефон/факс: +7 (347) 279-25-25/ (347) 279-25-38
Web-сайт: ural.transneft.ru
E-mail: tnural@ufa.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Правообладатель

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с плоскими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

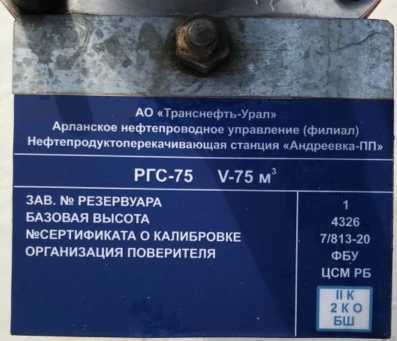

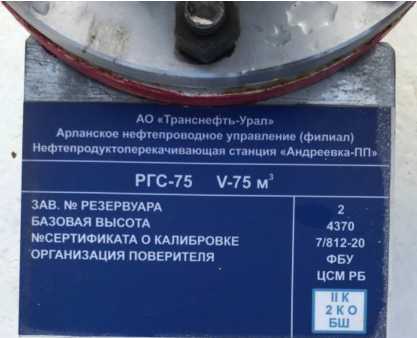

Заводские номера резервуаров наносятся на маркировочную табличку (рисунок 1).

Резервуары РГС-75 с заводскими номерами 1, 2 расположены по адресу: Республика Башкортостан, Илишевский район, с. Андреевка, НПС «Андреевка-ПП», Арланское НУ АО «Транснефть - Урал».

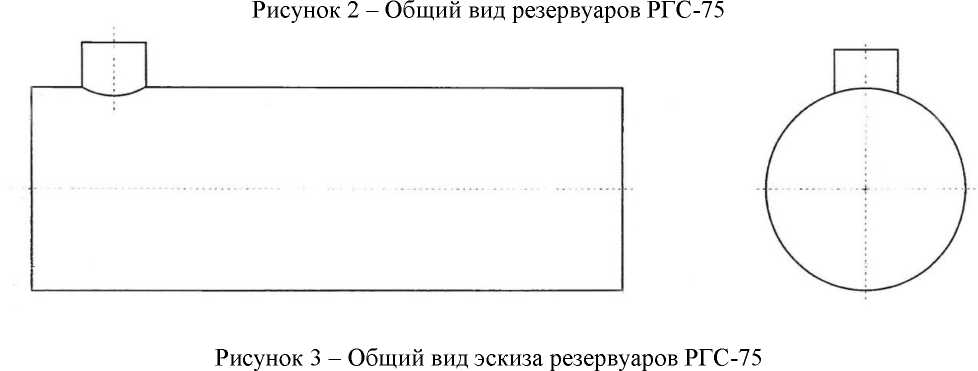

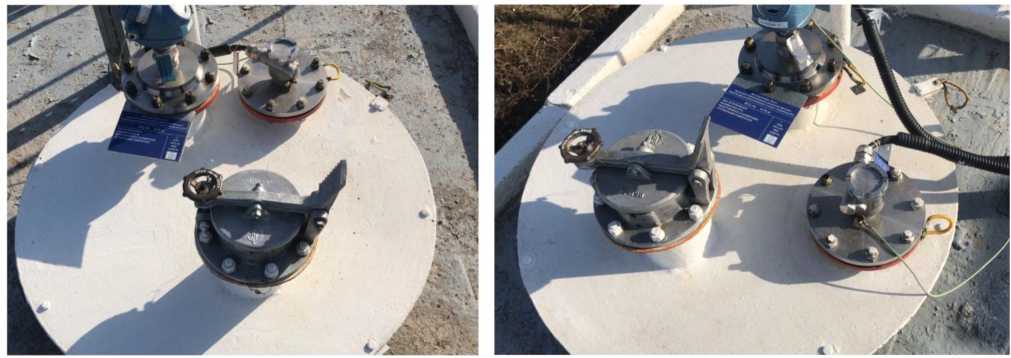

Общий вид резервуаров РГС-75 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-75), http://oei-analitika.ru

АО «Транснефть-Урал»

Арланское нефтепроводное управление (филиал)

Нефтепродуктоперекачивающая станция «Андреевка-ПП»

РГС-75 V-75 м³

ЗАВ. № РЕЗЕРВУАРА БАЗОВАЯ ВЫСОТА ^СЕРТИФИКАТА О КАЛИБРОВКЕ ОРГАНИЗАЦИЯ ПОВЕРИТЕЛЯ

ЦСМ РБ

4326 7/813-20

ФБУ

Рисунок 1 - Место нанесения заводских номеров

РГС-75 V-75 м³

АО «Транснефть-Урал» Арланское нефтепроводное управление (филиал) Нефтепродуктоперекачивающая станция «Андреевка-ПП»

ЗАВ.№ РЕЗЕРВУАРА

БАЗОВАЯ ВЫСОТА №СЕРТИФИКАТА О КАЛИБРОВКЕ ОРГАНИЗАЦИЯ ПОВЕРИТЕЛЯ

4370 7/812-20

ФБУ

ЦСМ РБ

Пломбирование резервуаров РГС-75 не предусмотрено.

Программное обеспечение отсутствует

Таблица 3 -

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-75	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	75
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30
