Номер по Госреестру СИ: 75258-25
75258-25 Счетчики жидкости
(ДЕБИТ-2)
Назначение средства измерений:
Счетчики жидкости ДЕБИТ-2 (далее - счетчики) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Внешний вид.
Счетчики жидкости
Рисунок № 1
Внешний вид.
Счетчики жидкости
Рисунок № 2
Внешний вид.
Счетчики жидкости
Рисунок № 3
Внешний вид.
Счетчики жидкости
Рисунок № 4
Внешний вид.
Счетчики жидкости
Рисунок № 5
Внешний вид.
Счетчики жидкости
Рисунок № 6
Внешний вид.
Счетчики жидкости
Рисунок № 7
Общие сведения
Дата публикации - 24.01.2025
Срок свидетельства - 24.01.2030
Номер записи - 196218
ID в реестре СИ - 1422888
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДЕБИТ-2-Б-80-0 (4.0 МПа), ДЕБИТ-2-Б-80-0, ДЕБИТ-2-Б-50-0, ДЕБИТ-2-А-80-0 (6.3 МПа), ДЕБИТ-2-А-80-0, ДЕБИТ-2-А-50-0, 6,3 МПа, ДЕБИТ-2-А-50-0 (6.3 МПа), ДЕБИТ-2-А-50-0, ДЕБИТ-2-50-А-0,
Производитель
Изготовитель - Общество с ограниченной ответственностью Торгово-промышленная корпорация "Курзан МЕДИА" (ООО ТПК "Курзан МЕДИА")
Страна - РОССИЯ
Населенный пункт - г. Набережные Челны, Республика Татарстан
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 214
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1422 от 2019.06.18 Об утверждении типов средств измерений
№1483 от 2020.09.03 О внесении изменений в описание типа СИ Установки измерительные ОЗНА-Агидель
№1678 от 2021.08.06 О внесении изменений в сведения об утвержденном типе средств измерений Установки измерительные типа «Т»-ГЗУ-М
№2612 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 60424-15, 73361-18, 76645-19, 76743-19, 77045-19
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2313 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2349 от 2022.09.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№955 от 2023.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1324 от 2024.05.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
№386 от 2025.02.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Счетчики жидкости (ДЕБИТ-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Торгово-промышленная корпорация "Курзан МЕДИА" (ООО ТПК "Курзан МЕДИА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75258-25 24.01.2030 |
Счетчики жидкости, ДЕБИТ-2 Общество с ограниченной ответственностью Торгово-промышленная корпорация "Курзан МЕДИА" (ООО ТПК "Курзан МЕДИА") (РОССИЯ г. Набережные Челны, Республика Татарстан) |
ОТ МП |
5 лет |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Счетчики жидкости (ДЕБИТ-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 9 | 7 | 2 | 0 | 9 | 7 | 2 | |
| АО "НПП "ТЕЛЛУР" (RA.RU.312493) | 204 | 204 | 204 | 0 | 0 | 204 | 204 | 0 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики жидкости (ДЕБИТ-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение счетчиков встроенное.
После включения питания встроенное программное обеспечение (далее - ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
ПО счетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными
устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в зависимости от исполнения счетчика
|
Идентификационные данные (признаки) |
Значения | |
|
Без радиомодуля |
С радиомодулем | |
|
Идентификационное наименование ПО |
KM.Counter.Std |
KM.Counter.Wls |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
0xAA80 |
0xF1A2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 CCITT |
CRC-16 CCITT |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В счетчиках предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки с помощью наклейки.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе турбинного преобразователя расхода, фотохимическим способом и в верхнюю часть слева титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 13 «Методика измерений» документа МПК55(85).00.000 РЭ «Счетчики жидкости ДЕБИТ-2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-015-57251704-2019 Счетчики жидкости ДЕБИТ-2. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Торгово-промышленная корпорация «Курзан МЕДИА» (ООО ТПК «Курзан МЕДИА»)
ИНН: 1650088766
Юридический адрес: 423832, Республика Татарстан, г. Набережные Челны, ул. Раскольникова, д. 32, оф. № 6
Тел./факс: (8552) 51-08-46
E-mail: k-media@bk.ru
Изготовитель
Общество с ограниченной ответственностью Торгово-промышленная корпорация «Курзан МЕДИА» (ООО ТПК «Курзан МЕДИА»)ИНН: 1650088766
Адрес: 423832, Республика Татарстан, г. Набережные Челны, ул. Раскольникова, д. 32, оф. № 6
Тел./факс: (8552) 51-08-46
Е-mail: k-media@bk.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью Торгово-промышленная корпорация «Курзан МЕДИА» (ООО ТПК «Курзан МЕДИА»)ИНН: 1650088766
Юридический адрес: 423832, Республика Татарстан, г. Набережные Челны, ул. Раскольникова, д. 32, оф. № 6
Тел./факс: (8552) 51-08-46
E-mail: k-media@bk.ru
Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе.
Счетчики состоят из турбинного преобразователя расхода, корпуса и хомутов.
Турбинный преобразователь расхода состоит из турбины, четырехполюсного постоянного магнита, обтекателя, экрана и преобразователя электронного. Вращающаяся турбина с магнитом создает переменное магнитное поле, которое фиксируется преобразователем электронным.
Преобразователь электронный состоит из электронной платы управления, дисплея, датчика Холла, клавиш, платы клеммников, предназначенной для подачи напряжения питания на счетчик и выдачи импульсного сигнала на внешнее устройство, и служит для преобразования переменного магнитного поля в значения объема жидкости в потоке. Съем показаний со счетчика осуществляется по индикатору дисплея и/или по подключенному к счетчику внешнему устройству и/или через радиомодуль. Преобразователь электронный размещен внутри взрывонепроницаемой оболочки. Клавиши предназначены для настройки параметров счетчика.
Хомуты служат для соединения турбинного преобразователя расхода и корпуса в единую конструкцию. Корпус турбинного преобразователя и крышка турбинного преобразователя расхода обеспечивают ограничение доступа к преобразователю электронному.
Счетчики выпускаются в нескольких модификациях, отличающихся классом точности, диапазоном расхода жидкости, номинальным диаметром DN 50 или DN 80, наличием или отсутствием радиомодуля.
Маркировка счетчиков производится следующим образом:
|
-X |
-хх |
-х |
|
1 |
2 |
3 |
-
1 - класс точности: А или Б;
-
2 - номинальный диаметр DN: 50 или 80;
-
3 - наличие радиомодуля в составе счетчика - 1; отсутствие радиомодуля в составе счетчика - 0.

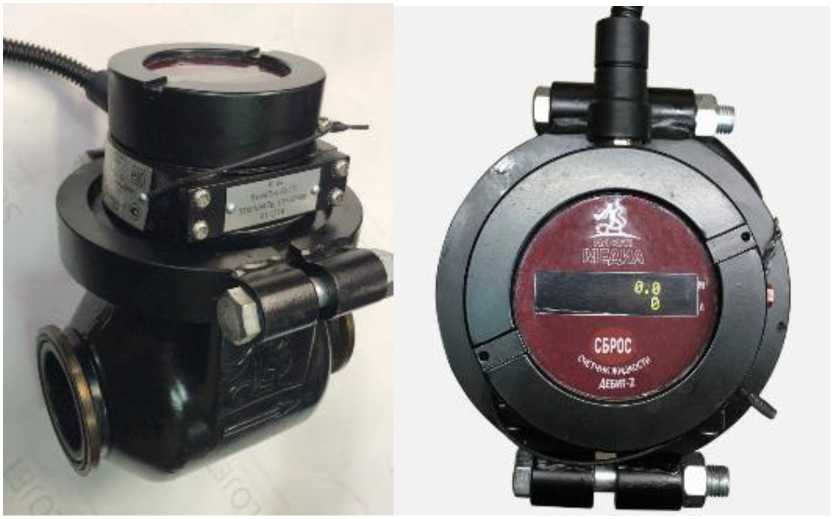

Общий вид счетчиков приведен на рисунке 1.
Рисунок 1 - Общий вид счетчиков

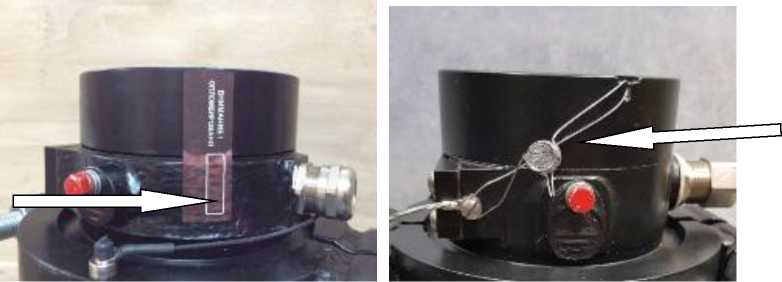

Пломбирование от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенной сквозь отверстия в крышке турбинного преобразователя и винта, вкрученного в корпус, или оттиском клейма на наклейку, которая клеится одновременно на крышку турбинного преобразователя расхода и корпус. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

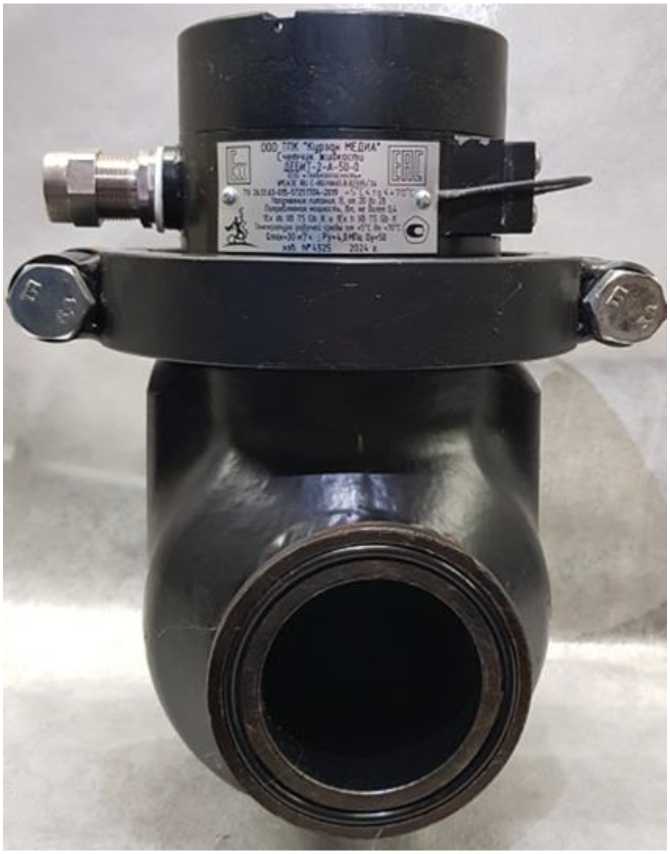

Заводской номер счетчика в цифровом формате наносится на маркировочную табличку (шильдик) корпуса преобразователя электронного фотохимическим способом. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО ГПК “Курзон МЕДИА Счетчик жиокости ПЕБИТ-2-А-50-0 ООО сТехЬезопосиосгь» «АЗС Rd C-RU.HA65B.02335/2A
ТУ 26.5163-015-57251704-2019 *5
Нопояхение питания, о, от 20 Их» Потреоляеноя мощность, Вт, не йолее 0,4 1Ех db 11В Т5 Gb X U 1Ех h ИВ Т5 Gb X Темпероп1цро роВочей срейы от *5 С Зо *70 с ав1Ох=30иУч ; Ру=4.0ИПа; Оу«50 N*4525 2024 г. _
[
Рисунок 3 - Схема нанесения знака утверждения типа и заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение | ||||
|
Класс точности |
А |
Б |
С | ||
|
Номинальный диаметр |
DN 50 |
DN 80 |
DN 50 |
DN 80 |
DN 50 |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 6 до 30 |
от 15 до 75 |
от 3 до 30 |
от 3 до 75 |
от 0,8 до 10 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении объема жидкости в потоке и объемного расхода жидкости, % |
± 1,0 |
± 1,5 |
± 2,4 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
скважинная жидкость |
|
Параметры измеряемой среды: - кинематическая вязкость, м2/c |
от 0,295^10’6 до 120^10-6 |
|
- содержание парафина, %, не более |
10 |
|
- содержание сернистых соединений, %, не более |
3 |
|
- количество механических примесей, мг/л, не более |
3000 |
|
- размер частиц механических примесей, мм, не более |
5 |
|
Температура измеряемой среды1), °С |
от + 5 до + 95 |
|
Наибольшее давление измеряемой среды2), МПа |
4; 6,3 |
|
Цена деления показаний основной строки индикации, м3 |
0,1 |
|
Цена деления показаний строки индикации ручного замера, 3 м |
0,001 |
|
Величина (цена) одного импульса импульсного выходного 3 сигнала, м3 |
0,05 |
Продолжение таблицы 3
|
1 |
2 |
|
Габаритные размеры2), мм, не более
|
220 175 305 |
|
Масса2), кг, не более |
21 |
|
Напряжение питания, В |
от 20 до 28 |
|
Потребляемая мощность, Вт, не более |
0,4 |
|
Условия эксплуатации:
|
от -45 до +70 95 от 84 до 106,7 |
|
Группа исполнения по ГОСТ Р 52931-2008:
|
L3 С2 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP67 |
| |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
80000 |
