Сведения о средстве измерений: 93073-24 Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда"

Номер по Госреестру СИ: 93073-24
93073-24 Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда"
(Обозначение отсутствует)

Назначение средства измерений:
нефти №  914 Система измерений количества и показателей качества ПСП Междуреченский СИКН № 913, 914 ЛПДС «Конда» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС
Внешний вид.
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда"

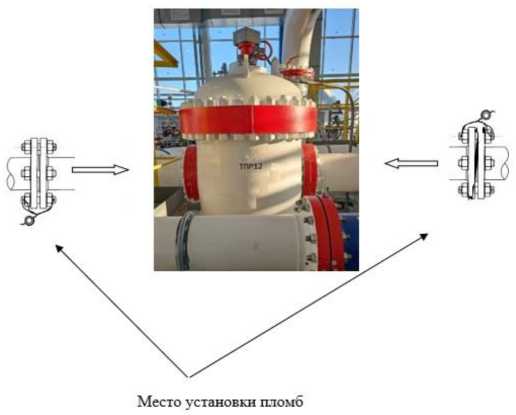

Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС
Внешний вид.
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда"

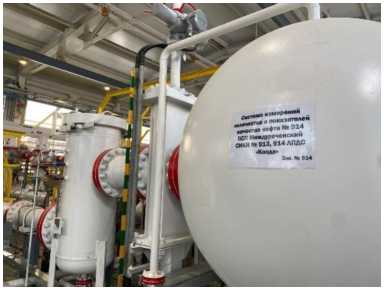

Рисунок № 2
Внешний вид. Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС
Внешний вид.
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда"

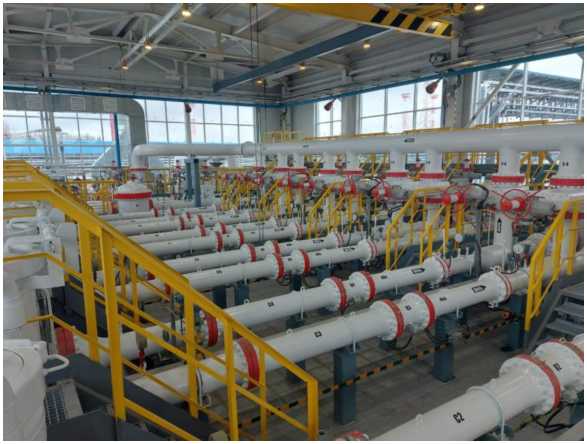

Рисунок № 3

Общие сведения

Дата публикации - 04.09.2024
Срок свидетельства -
Номер записи - 194880
ID в реестре СИ - 1418675
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
