Номер по Госреестру СИ: 88677-23
88677-23 Резервуар горизонтальный стальной цилиндрический
(РГС-10)
Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.

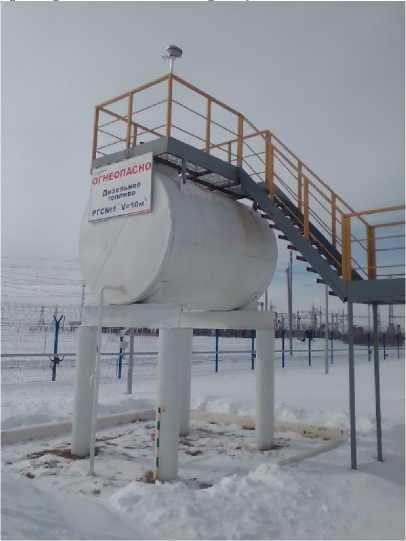

Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 03.04.2023
Срок свидетельства -
Номер записи - 190691
ID в реестре СИ - 1407668
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№703 от 2023.04.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84986-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
86252-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
88254-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-30 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88256-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88255-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-50 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88268-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88267-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-100 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88266-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-43 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88404-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88405-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88406-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88676-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88677-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88678-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88696-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88697-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88698-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88891-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88892-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88893-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
92224-24 |
Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
93073-24 |
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, улица Республики, д. 139
Телефон: +7 (3452) 32-27-10
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН: 7723107453Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальной горизонтальный цилиндрический сосуд с плоской формой днища.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 1-3 расположен по адресу: 641950, Курганская область, Каргапольский район, село Чаши, ЛПДС "Чаши".
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.
Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РГС-10
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
