Сведения о средстве измерений: 88893-23 Резервуары горизонтальные стальные цилиндрические

Номер по Госреестру СИ: 88893-23
88893-23 Резервуары горизонтальные стальные цилиндрические
(РГС-75)

Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1

Общие сведения

Дата публикации - 27.04.2023
Срок свидетельства -
Номер записи - 190885
ID в реестре СИ - 1408199
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.

Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№889 от 2023.04.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-75)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84986-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
4 года
86252-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
4 года
88254-23

Резервуар горизонтальный стальной цилиндрический, РГС-30
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88256-23

Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88255-23

Резервуар горизонтальный стальной цилиндрический, РГС-50
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88268-23

Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88267-23

Резервуары горизонтальные стальные цилиндрические, РГС-100
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88266-23

Резервуар горизонтальный стальной цилиндрический, РГС-43
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88404-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88405-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88406-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88676-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88677-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88678-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88696-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88697-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88698-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88891-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88892-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88893-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
92224-24

Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
1 год
93073-24

Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-75)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-75)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)

ИНН: 7201000726

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139

Телефон: +7 (3452) 32-27-10

Изготовитель


Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10

Испытательный центр


Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru

Правообладатель


Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10

Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.

Резервуары представляют собой стальные горизонтальные конструкции, состоящие из цилиндрической стенки и днищ с конусной формой.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуары с заводскими номерами 1-415, 2-415, 3-415 расположены по адресу: ППН-415 км трассы нефтепровода - ЯНАО, Пуровский район.

Заводские номера нанесены методом аэрографии непосредственно на резервуары РГС-75.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке резервуара.

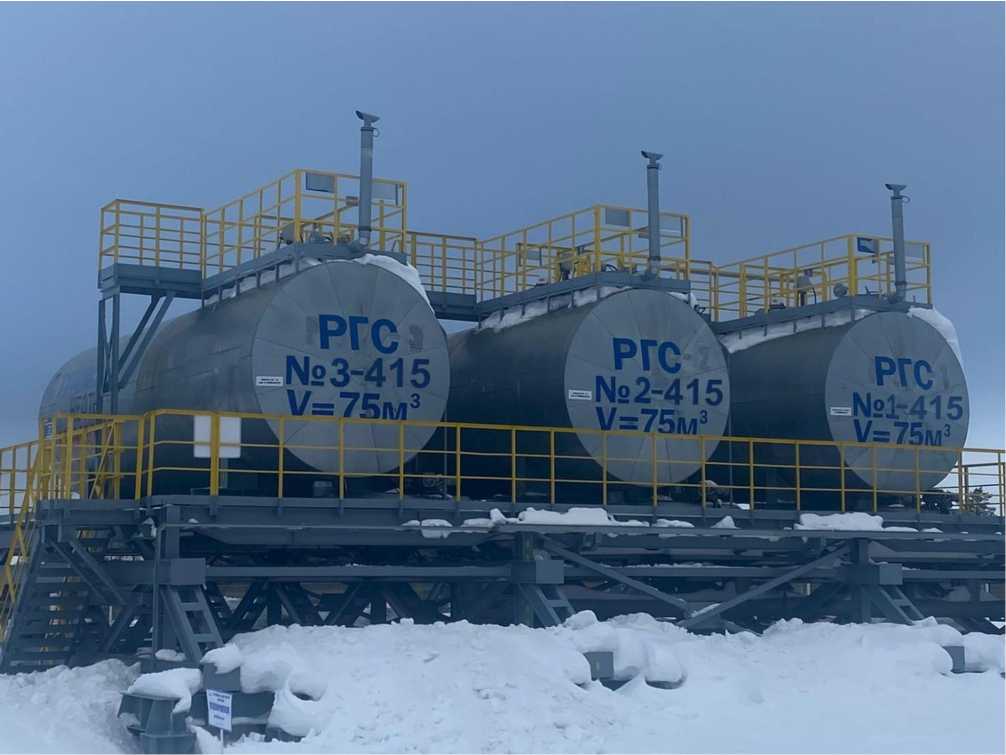

Общий вид резервуаров представлен на рисунке 1.

Внешний вид. Резервуары горизонтальные стальные цилиндрические (РГС-75), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуаров РГС-75


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-75

1 шт.

Паспорт на резервуар

-

1 экз.

Градуировочная таблица

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

75

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

30
