Номер по Госреестру СИ: 88406-23
88406-23 Резервуары горизонтальные стальные цилиндрические
(РГС-75)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 07.03.2023
Срок свидетельства -
Номер записи - 190434
ID в реестре СИ - 1406190
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№471 от 2023.03.06 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-75)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84986-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
86252-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
88254-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-30 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88256-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88255-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-50 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88268-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88267-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-100 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88266-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-43 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88404-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88405-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88406-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88676-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88677-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88678-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88696-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88697-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88698-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88891-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88892-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88893-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
92224-24 |
Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
93073-24 |
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-75)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-75)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, улица Республики, д. 139
Телефон: +7 (3452) 32-27-10
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальные горизонтальные конструкции, состоящие из цилиндрической стенки и днищ с конусной формой.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 1-89, 2-89, 3-89 расположены по адресу: ППН-89 км трассы нефтепровода - ЯНАО, Тазовский район.
Заводские номера нанесены на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.
Общий вид резервуаров представлен на рисунке 1.

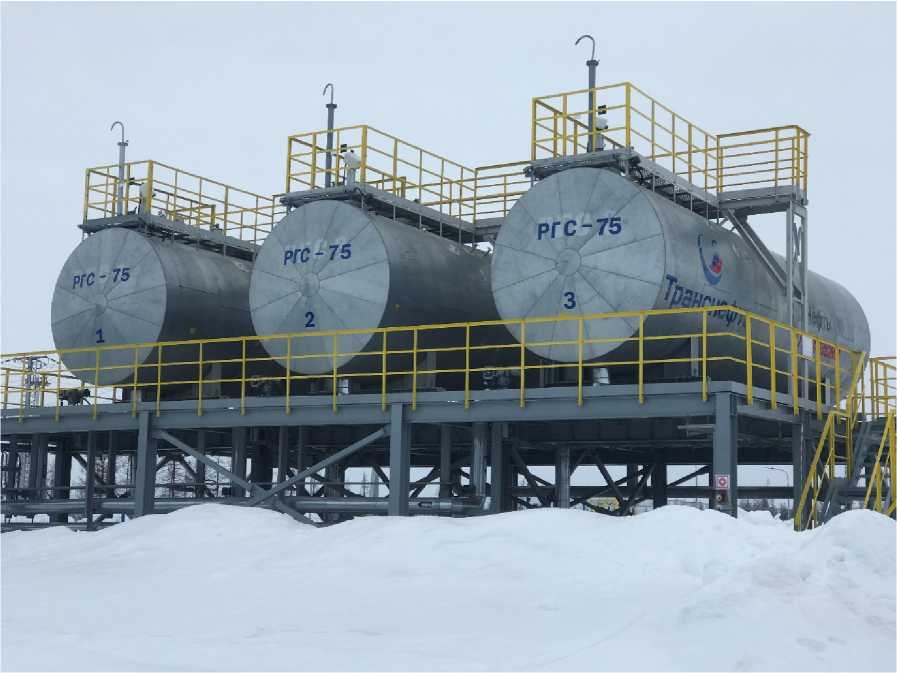

Рисунок 1 - Общий вид резервуаров РГС-75
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
