Номер по Госреестру СИ: 88254-23
88254-23 Резервуар горизонтальный стальной цилиндрический
(РГС-30)
Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-30 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 2
Общие сведения
Дата публикации - 21.02.2023
Срок свидетельства -
Номер записи - 190272
ID в реестре СИ - 1405929
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84986-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
86252-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
88254-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-30 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88256-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88255-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-50 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88268-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88267-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-100 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88266-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-43 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88404-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88405-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88406-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88676-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88677-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88678-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88696-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88697-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88698-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88891-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88892-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88893-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
92224-24 |
Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
93073-24 |
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную двухсекционную конструкцию цилиндрической формы с плоской формой днища. Секции разделены между собой перегородкой.
Резервуар расположен внутри металлического контейнера наземного расположения.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар РГС-30 с заводским номером 500-334 расположен по адресу: 641950, Курганская область, Каргапольский район, с. Чаши, ЛПДС «Чаши».

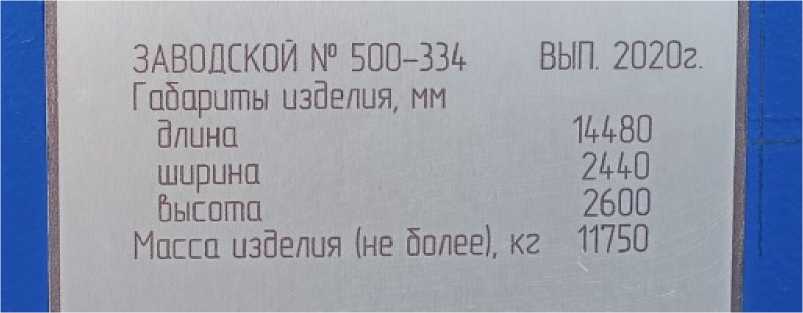

Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода (рисунок 1).
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке.

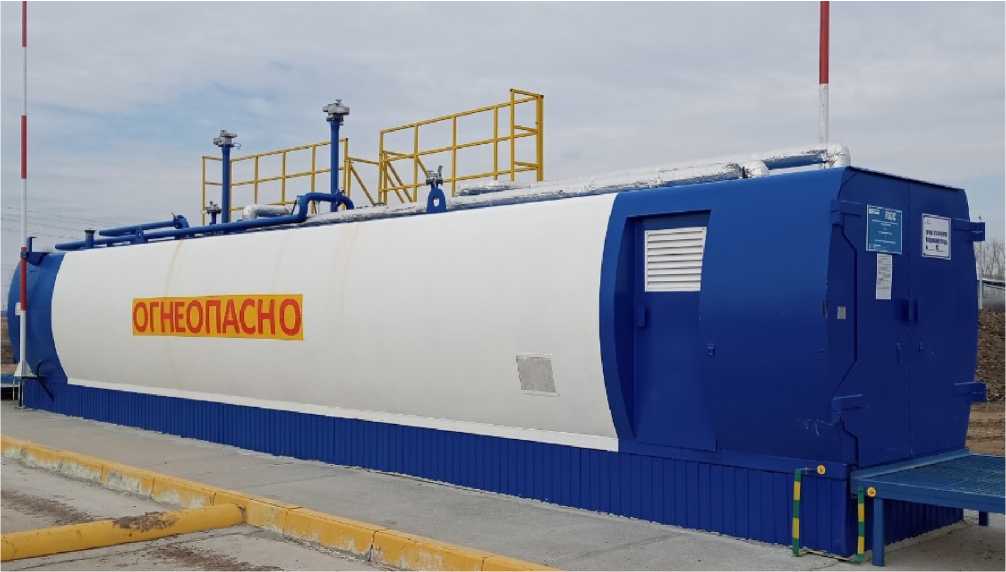

Общий вид резервуара представлен на рисунке 2.
Рисунок 1 - Место нанесения заводского номера
Рисунок 2 - Общий вид резервуара РГС-30
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номер секции |
27481 |
27482 |
|
Номинальная вместимость, м3 |
15 |
15 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % |
±0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
