Номер по Госреестру СИ: 88267-23
88267-23 Резервуары горизонтальные стальные цилиндрические
(РГС-100)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 21.02.2023
Срок свидетельства -
Номер записи - 190312
ID в реестре СИ - 1405953
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№357 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84986-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
86252-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
88254-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-30 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88256-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88255-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-50 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88268-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88267-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-100 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88266-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-43 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88404-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88405-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88406-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88676-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88677-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88678-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88696-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88697-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88698-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88891-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88892-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88893-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
92224-24 |
Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
93073-24 |
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальные горизонтальные конструкции, состоящие из цилиндрической стенки и днищ с конусной формой.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 1, 2 расположены по адресу: 626194, Тюменская область, Уватский район, п. Муген, ЛПДС «Муген».
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.

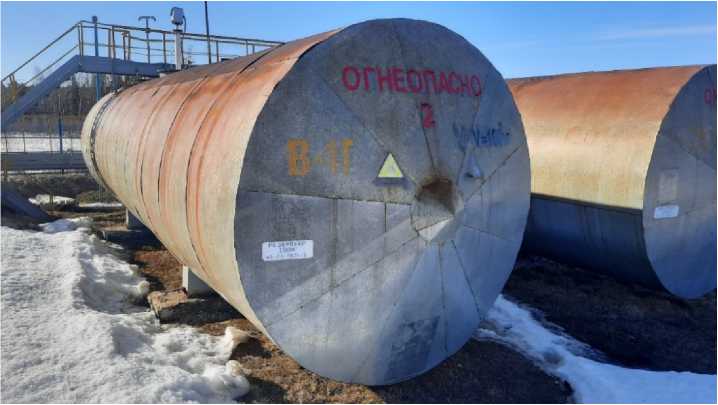

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-100
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
