Сведения о средстве измерений: 88697-23 Резервуар горизонтальный стальной цилиндрический

Номер по Госреестру СИ: 88697-23
88697-23 Резервуар горизонтальный стальной цилиндрический
(РГС-35)

Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-35 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.

сертификация программного обеспечения
Внешний вид. Резервуар горизонтальный стальной цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 06.04.2023
Срок свидетельства -
Номер записи - 190712
ID в реестре СИ - 1407695
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№732 от 2023.04.04 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-35)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84986-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
4 года
86252-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
4 года
88254-23

Резервуар горизонтальный стальной цилиндрический, РГС-30
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88256-23

Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88255-23

Резервуар горизонтальный стальной цилиндрический, РГС-50
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88268-23

Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88267-23

Резервуары горизонтальные стальные цилиндрические, РГС-100
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88266-23

Резервуар горизонтальный стальной цилиндрический, РГС-43
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88404-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88405-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88406-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88676-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88677-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88678-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88696-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88697-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88698-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88891-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88892-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88893-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
92224-24

Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
1 год
93073-24

Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
1 год

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-35)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-35)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)

ИНН: 7201000726

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139

Телефон: +7 (3452) 32-27-10

Лист № 3

Всего листов 3

Изготовитель

Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139 Телефон: +7 (3452) 32-27-10

Испытательный центр


Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru

Правообладатель

Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10
Лист № 3
Всего листов 3

Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.

Резервуар представляет собой стальную горизонтальную трёхсекционную конструкцию цилиндрической формы с плоской формой днища. Секции разделены между собой перегородками.

Резервуар расположен внутри металлического контейнера наземного расположения.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуар с заводским номером 3221 расположен по адресу: Свердловская область, Гаринский городской округ, город Урай, ЛПДС «Берёзовое».

Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке.

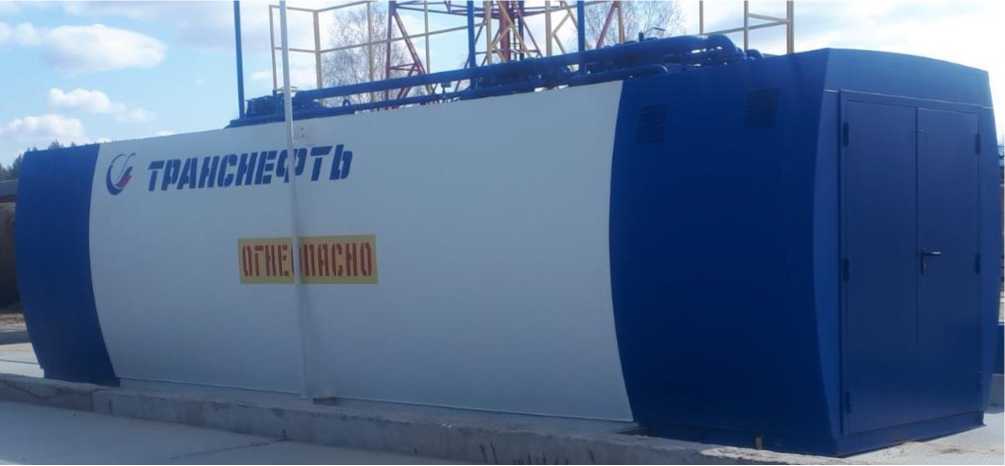

Общий вид резервуара представлен на рисунке 1.

Внешний вид. Резервуар горизонтальный стальной цилиндрический (РГС-35), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РГС-35

Лист № 2 Всего листов 3

Таблица 3 -

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-35

1 шт.

Паспорт на резервуар

-

1 экз.

Градуировочная таблица

-

3 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номер секции

1

2

3

Номинальная вместимость, м3

5

15

15

Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20
