Номер по Госреестру СИ: 92215-24
92215-24 Трансформаторы тока
(ТФЗМ 110Б-IV У1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 11OB-IV У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 5O Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 31.05.2024
Срок свидетельства -
Номер записи - 194074
ID в реестре СИ - 1416680
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ 110Б-IV У1,
Производитель
Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1324 от 2024.05.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1958 от 2024.08.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IV У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79532-20 |
Трансформаторы тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80020-20 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
80223-20 |
Трансформаторы тока, ТФРМ 330 Б-IIУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
81433-21 |
Трансформаторы напряжения, НКФ-220 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82092-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82589-21 |
Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
82784-21 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85486-22 |
Трансформаторы напряжения, НКФ-110-II Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85533-22 |
Трансформаторы тока, ТФЗМ 220Б-III Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85891-22 |
Трансформаторы тока, ТФЗМ 220Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86004-22 |
Трансформаторы тока, ТФЗМ 110Б Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
85986-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86272-22 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86637-22 |
Трансформаторы напряжения, НОГ-110 II II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
86743-22 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87308-22 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87379-22 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87578-22 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
87604-22 |
Трансформаторы напряжения, НКФ-110 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
88973-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
89350-23 |
Трансформаторы тока, ТФЗМ Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90018-23 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
90897-23 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
91566-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
92215-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
92416-24 |
Трансформатор тока, ТФЗМ 500Б-III УХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93028-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
93034-24 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93390-24 |
Трансформаторы напряжения, НКФ-110-II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93739-24 |
Трансформаторы напряжения, НКФ-110-II-ХЛ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
93868-24 |
Трансформаторы тока, ТФУМ 330А-У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
94004-24 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
8 лет |
|
94683-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
|
95074-25 |
Трансформаторы напряжения, НКФ-110 II У1 Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IV У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IV У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТФЗМ 110Б-IV У1. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой.
Трансформаторы состоят из первичной и вторичных обмоток, которые собраны в единый комплект и закреплены на металлической подставке. Вторичные обмотки в свою очередь устанавливаются на цоколе. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухосушитель, он же является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
Трансформаторы имеют 4 вторичных обмотки.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на основании трансформаторов. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110B-IV У1 с заводскими номерами 12665, 12577, 12581, 12582, 12584, 12588.
Нанесение знака поверки на трансформатор не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - вертикальное.

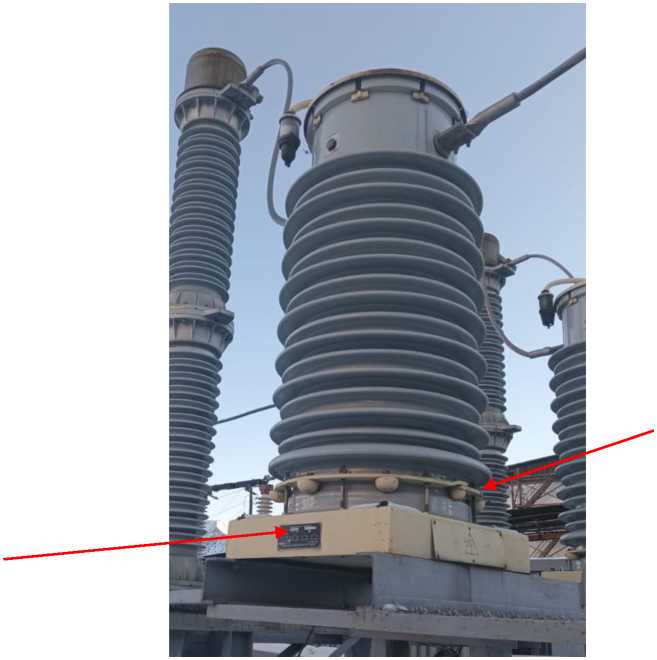

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
В
А
Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и обозначение места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
300 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5 |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10Р/10Р/10Р |
|
Номинальная вторичная нагрузка, В^А |
30/20/30/30 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
