Номер по Госреестру СИ: 87604-22
87604-22 Трансформаторы напряжения
(НКФ-110)
Назначение средства измерений:
Трансформатор напряжения НКФ-110 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом.
Лист № 3
Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки.
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Телефон: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Телефон: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Телефон: +38 (061) 220-63-00
Web-сайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Принцип действия трансформатора напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформатор напряжения состоит из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформатора напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Корпус трансформатора напряжения снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения с зав №№ 3901, 3986, 3970, 3797, 3795, 3191, 3266, 3289, 3274, 3482, 3510, 3508, 3282, 3273, 3285, 3215, 3632, 3244, 3473, 3507, 3478, 3818, 3796, 3642, 3633, 3275, 3821, 3626, 3557, 3611, 3815, 3819, 3823, 3978, 3940, 3972, 3982, 3971, 3928, 2733, 3091, 3051, 2790, 2986, 2784, 3138, 3194, 3168, 2734, 3009, 3155, 3090, 3179, 3185, 3206, 3195, 3060, 3193, 3182, 2730, 3279, 3634, 3212, 3509, 3505, 3506, 3475, 3465, 3472.

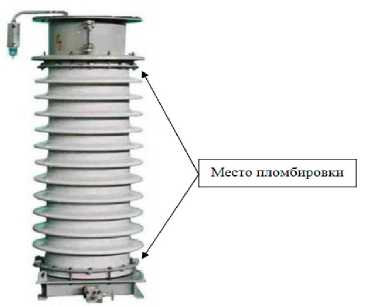

Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.
несанкционированного доступа
Рисунок 1 - Общий вид трансформатора напряжения и схема пломбировки от
Таблица 1 - Метрологические характеристики НКФ-110
Наименование характеристики |
Значение | ||
Заводские номера |
3901, 3986, 3970, 3797, 3795, 3191, 3266, 3289, 3274, 3482, 3510, 3508, 3282, 3273, 3285, 3215, 3632, 3244, 3473, 3507, 3478, 3818, 3796, 3642, 3633, 3275, 3821, 3626, 3557, 3611, 3815, 3819, 3823, 3978, 3940, 3972, 3982, 3971, 3928, 2733, 3091, 3051, 2790, 2986, 2784, 3138, 3194, 3168, 2734, 3009, 3155, 3090, 3179, 3185, 3206, 3195, 3060, 3193, 3182, 2730, 3279, 3634, 3212, | ||
3509, 3505, 3506, 3475, 3465, 3472. | |||
Номинальное напряжение первичной обмотки, В |
110000/^3 | ||
Номинальное напряжение вторичной обмотки: - основной, В |
100/^3 | ||
- дополнительной, В |
100 | ||
Номинальная частота, Г ц |
50 | ||
Класс точности основной вторичной обмотки |
0,5 |
1 |
3 |
Номинальная мощность основной вторичной обмотки, ВА |
400 |
600 |
1200 |
Предельная мощность: - максимальная, В^А |
2500 | ||
- дополнительной обмотки, В^А |
1200 |
Таблица 2 - Основные технические характеристики НКФ-110
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °C |
от -60 до +40 |
