Сведения о средстве измерений: 86637-22 Трансформаторы напряжения

Номер по Госреестру СИ: 86637-22
86637-22 Трансформаторы напряжения
(НОГ-110 II II У1)

Назначение средства измерений:
Трансформаторы напряжения НОГ-110 II II У1 (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 03.09.2022
Срок свидетельства -
Номер записи - 188648
ID в реестре СИ - 1401791
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_13 Частота использования средств поверки по видам измерений

Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2187 от 2022.09.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (НОГ-110 II II У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79532-20

 Трансформаторы тока, ТФЗМ 500Б-III УХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
80020-20

 Трансформаторы тока, ТФЗМ
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
80223-20

 Трансформаторы тока, ТФРМ 330 Б-IIУ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
81433-21

 Трансформаторы напряжения, НКФ-220
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
82092-21

 Трансформаторы напряжения, НКФ-110-II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
82589-21

 Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
82784-21

 Трансформаторы напряжения, НКФ-110-II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85486-22

 Трансформаторы напряжения, НКФ-110-II
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85533-22

 Трансформаторы тока, ТФЗМ 220Б-III
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85891-22

 Трансформаторы тока, ТФЗМ 220Б
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86004-22

 Трансформаторы тока, ТФЗМ 110Б
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85986-22

 Трансформаторы напряжения, НКФ-220-58 У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86272-22

 Трансформаторы напряжения, НКФ-110-II-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86637-22

 Трансформаторы напряжения, НОГ-110 II II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86743-22

 Трансформаторы тока, ТФУМ 330А-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87308-22

 Трансформаторы тока, ТФЗМ 110Б-IV У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87379-22

 Трансформаторы тока, ТФЗМ 35А-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87578-22

 Трансформаторы тока, ТФЗМ 110 Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87604-22

 Трансформаторы напряжения, НКФ-110
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
88973-23

 Трансформаторы тока, ТФЗМ
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
89350-23

 Трансформаторы тока, ТФЗМ
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
90018-23

 Трансформаторы напряжения, НКФ-110-II-ХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
90897-23

 Трансформаторы тока, ТФЗМ 110Б-IVУ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
91566-24

 Трансформаторы тока, ТФЗМ 110Б-IV У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
92215-24

 Трансформаторы тока, ТФЗМ 110Б-IV У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
92416-24

 Трансформатор тока, ТФЗМ 500Б-III УХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93028-24

 Трансформаторы напряжения, НКФ-110-57 У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
93034-24

 Трансформаторы тока, ТФЗМ 220Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93028-24

 Трансформаторы напряжения, НКФ-110-57 У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
93034-24

 Трансформаторы тока, ТФЗМ 220Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93390-24

 Трансформаторы напряжения, НКФ-110-II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93739-24

 Трансформаторы напряжения, НКФ-110-II-ХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93868-24

 Трансформаторы тока, ТФУМ 330А-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
94004-24

 Трансформаторы тока, ТФЗМ 110Б-IУ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
94683-25

 Трансформаторы тока, ТФЗМ 220Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
95074-25

 Трансформаторы напряжения, НКФ-110 II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
Отчет - MM_2 Сводные статические показатели реестра МВИ ФГИС «Аршин»

Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).

Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.

В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НОГ-110 II II У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (НОГ-110 II II У1)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится на паспорт типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Общие сведения» паспорта трансформатора напряжения.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения НОГ-110 II II У1

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

Правообладатель

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина

Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 13

Изготовитель

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 13

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 13

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.

По конструктивному исполнению трансформаторы представляют собой газонаполненное изделие баковой конструкции, которые состоят из силиконовой покрышки и металлического бака, в котором размещены магнитопровод с первичной и вторичными обмотками. Магнитопровод выполнен шихтованным из листов электротехнической стали, на стержне которого размещены обмотки.

Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.

Место пломбирования

Внешний вид. Трансформаторы напряжения (НОГ-110 II II У1), http://oei-analitika.ru

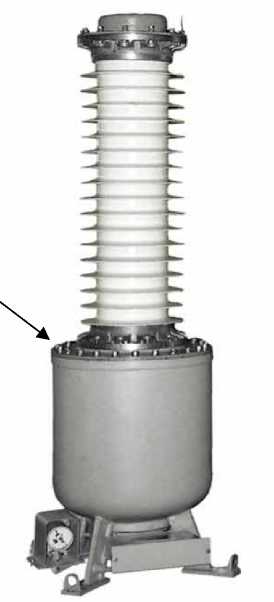

Рисунок 1 - Общий вид трансформатора напряжения НОГ-110 II II У1 и обозначение места пломбировки от несанкционированного доступа


Таблица 3 -

Наименование

Обозначение

Количество

Трансформатор напряжения

НОГ-110 II II У1

6 шт.

Паспорт

-

6 шт.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

53, 54, 55, 56, 57, 58

Г од выпуска

2007

Исполнение трансформатора

НОГ-110 II II У1

Номинальное напряжение первичной обмотки, В

110000/^3

Значения номинальных напряжений вторичных обмоток, В

- основных вторичных обмоток

100/^3

- дополнительной вторичной обмотки

100

Номинальная частота переменного тока, Гц

50

Класс точности вторичных обмоток - основных вторичных обмоток

0,2

- дополнительной вторичной обмотки

3P

Значения номинальных мощностей вторичных обмоток,

- основных вторичных обмоток

150

- дополнительной вторичной обмотки

1200

Предельная мощность трансформатора, В^А

2500

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +50
