Номер по Госреестру СИ: 80223-20
80223-20 Трансформаторы тока
(ТФРМ 330 Б-IIУ1)
Назначение средства измерений:
Трансформаторы тока ТФРМ 330 Б -11У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам учета и устройствам защиты и управления в установках переменного тока напряжением 330 кВ частотой 50 Гц.

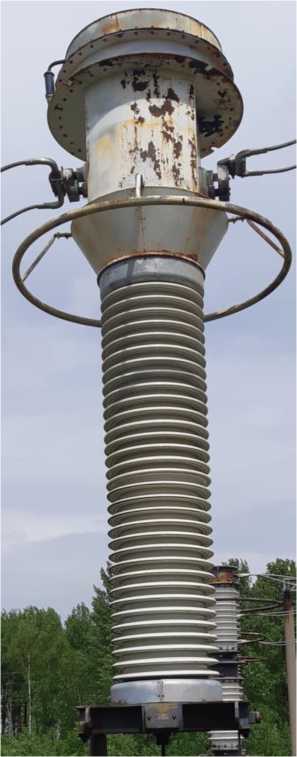

Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.Таблица 1 - Метрологические характеристики
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФРМ 330 Б-ПУ1ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
-
- прибор электроизмерительный эталонный многофункциональный
«Энергомонитор-3. 1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Заявитель
Общество с ограниченной ответственностью «РусЭнергоПром»(ООО «РусЭнергоПром»)
ИНН 7725766980
Адрес: 117218, г. Москва, ул. Большая Черемушкинская, д. 25, стр. 97, этаж 3, ком. 309 Телефон: (499) 753-06-78, (499) 397-78-12
E-mail: info@rusenprom.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы используются в открытых распределительных устройствах.
Трансформаторы являются опорными, рымовидными, маслонаполненными и герметичными с изоляцией конденсаторного типа. Главная внутренняя изоляция выполнена на комплекте вторичных обмоток. Роль внешней изоляции выполняет фарфоровая покрышка. Кольцевая часть обмоток расположена в маслорасширителе.
Трансформаторы выполнены с пятью вторичными обмотками, из которых четыре с классом точности 10Р предназначены для защиты и одна с классом точности 0,2 или 0,2S и 0,5 -для измерения. Вторичная обмотка для измерения (2000/1) имеет ответвления для получения дополнительного коэффициента трансформации (1000/1).
Выводы первичной обмотки укреплены в стенках маслорасширителя. На крышке коробки выводов вторичных обмоток закреплены таблички, на которых указаны паспортные данные трансформаторов, электрические схемы и технические данные обмоток, табличка с предупреждающей надписью.
На цоколе имеются гнезда для установки двух кабельных муфт, предназначенных для подвода кабеля, соединяющего приборы с выводами вторичных обмоток. Места соединения фарфоровой покрышки с цоколем и маслорасширителем закрыты металлическими экранами. Крепление покрышки к фланцу бака и цоколю механическое. Соединения уплотняются прокладками из маслостойкой резины. Для равномерного распределения электрического потенциала по поверхности трансформатора имеется защитная арматура в виде экранированного кольца, закрепленная на маслорасширителе.
Табличка с техническими данными и узел заземления находятся на основании. Пломбирование трансформаторов не предусмотрено.
Общий вид трансформаторов представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Зав. №№ 3883, 3887, 3882, 3348 |
Зав. №№ 4351, 4350 | |
Номинальное напряжение Uhom, кВ |
330 | |
Наибольшее рабочее напряжение Цн.р, кВ |
363 | |
Номинальная частота переменного тока, Гц |
50 | |
Номинальный первичный ток Iihom, А |
1000;2000 | |
Номинальный вторичный ток I2hom, А |
1 | |
Классы точности вторичных обмоток по ГОСТ 7746: | ||
- для измерений и учета |
0,2; 0,5* |
0,2S; 0,5* |
- для защиты |
10Р |
10Р |
Наименование характеристики |
Значение | |
Зав. №№ 3883, 3887, 3882, 3348 |
Зав. №№ 4351, 4350 | |
Номинальная вторичная нагрузка 52ном с индуктивно-активным | ||
коэффициентом мощности со5ф2=0,8 В^А: | ||
- для коэффициента трансформации 2000/1 | ||
класс точности 0,2 |
30 |
- |
класса точности 0,2 S |
- |
20 |
класса точности 0,5 |
- |
40 |
- для коэффициента трансформации 1000/1 | ||
класс точности 0,2 S |
- |
10 |
класс точности 0,5 |
20 |
20 |
- для класса точности 10Р |
40 |
40 |
Номинальная предельная кратность Кном вторичных обмоток для |
90 | |
защиты | ||
* - для отпайки с коэффициентом трансформации 1000/1 |
Таблица 2 - Основные технические характеристики
Характеристика |
Значение |
Количество вторичных обмоток |
5 |
Габаритные размеры (длинахширинахвысота), мм, не более |
1872х1872х4840 |
Масса, кг, не более |
3070 |
Климатическое исполнение и категория размещения по ГОСТ 15150 -69 |
У1 |
Средний срок службы, лет, не менее |
25 |
Средняя наработка на отказ, ч |
870000 |
