Номер по Госреестру СИ: 88973-23
88973-23 Трансформаторы тока
(ТФЗМ)
Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-cайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-cайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), УкраинаАдрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Телефон: +38 (061) 220-63-00
Факс: +38 (061) 220-63-00
Web-cайт: www.zva.zp.ua
E-mail: office@zva.zp.ua
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-ХЛ1 и ТФЗМ 1'10E-IV У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 35А-ХЛ1 зав. № 71393, 71404 и модификации ТФЗМ 110Б-ГУ У1 зав. № 13516, 13517, 13524, 15362.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

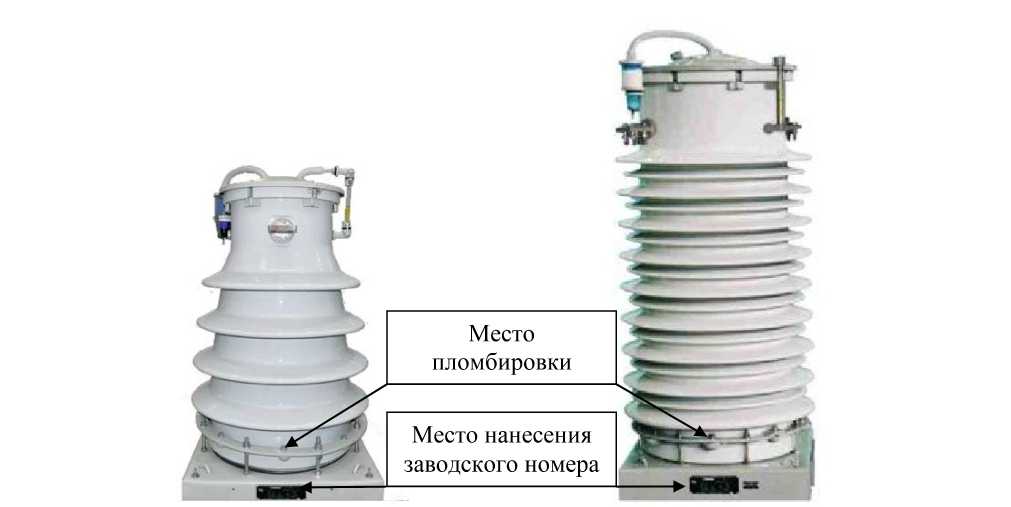

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
ТФЗМ 35А-ХЛ1
ТФЗМ 110Б-ГУ У1
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-ХЛ1
Наименование характеристики |
Значение для заводских номеров |
71393, 71404 | |
Номинальное напряжение, кВ |
35 |
Номинальный первичный ток Ином, А |
300 |
Номинальный вторичный ток Ином, А |
5 |
Номинальная частота £юм, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), НА |
50 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ У1
Наименование характеристики |
Значение для заводских номеров | |
13516, 13517, 13524 |
15362 | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток Г1ном, А |
200 |
800 |
Номинальный вторичный ток Г2ном, А |
1 |
5 |
Номинальная частота £юм, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), НА |
30 |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающей среды, °С | |
для модификации ТФЗМ 35А-ХЛ1 |
от -60 до +40 |
для модификации ТФЗМ ИОБ-IV У1 |
от -45 до +40 |
