Сведения о средстве измерений: 87379-22 Трансформаторы тока

Номер по Госреестру СИ: 87379-22
87379-22 Трансформаторы тока
(ТФЗМ 35А-У1)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 35А-У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 21.11.2022
Срок свидетельства -
Номер записи - 189414
ID в реестре СИ - 1403932
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 35А-У1, -,

Производитель

Изготовитель - Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_8 Справочник действующих аттестованных эталонов ФГИС «АРШИН»

Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.

Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 11
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1982
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2920 от 2022.11.18 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 35А-У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79532-20

 Трансформаторы тока, ТФЗМ 500Б-III УХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
80020-20

 Трансформаторы тока, ТФЗМ
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
80223-20

 Трансформаторы тока, ТФРМ 330 Б-IIУ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
81433-21

 Трансформаторы напряжения, НКФ-220
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
82092-21

 Трансформаторы напряжения, НКФ-110-II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
82589-21

 Трансформаторы тока, ТФЗМ 110Б-IV ХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
82784-21

 Трансформаторы напряжения, НКФ-110-II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85486-22

 Трансформаторы напряжения, НКФ-110-II
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85533-22

 Трансформаторы тока, ТФЗМ 220Б-III
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85891-22

 Трансформаторы тока, ТФЗМ 220Б
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86004-22

 Трансформаторы тока, ТФЗМ 110Б
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
85986-22

 Трансформаторы напряжения, НКФ-220-58 У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86272-22

 Трансформаторы напряжения, НКФ-110-II-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86637-22

 Трансформаторы напряжения, НОГ-110 II II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
86743-22

 Трансформаторы тока, ТФУМ 330А-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87308-22

 Трансформаторы тока, ТФЗМ 110Б-IV У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87379-22

 Трансформаторы тока, ТФЗМ 35А-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87578-22

 Трансформаторы тока, ТФЗМ 110 Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
87604-22

 Трансформаторы напряжения, НКФ-110
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
88973-23

 Трансформаторы тока, ТФЗМ
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
89350-23

 Трансформаторы тока, ТФЗМ
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
90018-23

 Трансформаторы напряжения, НКФ-110-II-ХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
90897-23

 Трансформаторы тока, ТФЗМ 110Б-IVУ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
91566-24

 Трансформаторы тока, ТФЗМ 110Б-IV У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
92215-24

 Трансформаторы тока, ТФЗМ 110Б-IV У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
92416-24

 Трансформатор тока, ТФЗМ 500Б-III УХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93028-24

 Трансформаторы напряжения, НКФ-110-57 У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
93034-24

 Трансформаторы тока, ТФЗМ 220Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93028-24

 Трансформаторы напряжения, НКФ-110-57 У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
93034-24

 Трансформаторы тока, ТФЗМ 220Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93390-24

 Трансформаторы напряжения, НКФ-110-II У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93739-24

 Трансформаторы напряжения, НКФ-110-II-ХЛ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
93868-24

 Трансформаторы тока, ТФУМ 330А-У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
94004-24

 Трансформаторы тока, ТФЗМ 110Б-IУ1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		8 лет
94683-25

 Трансформаторы тока, ТФЗМ 220Б-III У1
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА") (УКРАИНА ) 		ОТ
МП 		4 года
Отчет - V_17 Наполнение реестра поверок ФГИС «АРШИН» в динамике по дням

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТФЗМ 35А-У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
  • -
    		•  9 9 0 0 0 0 0
    "Оренбургэнерго"
    (РОСС RU.0001.310106)
  • ТФЗМ 35А-У1
    		•  4 0 4 0 4 0 4

    Стоимость поверки Трансформаторы тока (ТФЗМ 35А-У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)

    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13

    Изготовитель

    Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА») (изготовлены в 1982-1986 гг.)
    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    ИНН 5044000102
    Адрес филиала: 630004, г. Новосибирск, проспект Димитрова, д. 4
    Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)
    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13

    Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 35 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.

    Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 35 - напряжение в киловольтах, А - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 35А-У1 с заводскими номерами: 26493, 51350, 51358, 40829, 40808, 40336, 40319, 40853, 40359. Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.

    Нанесение знака поверки на ТТ не предусмотрено.

    В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

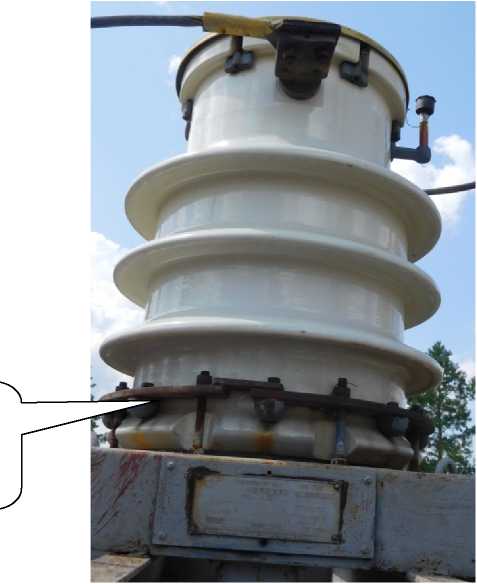

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Место для пломбировки

    Внешний вид. Трансформаторы тока (ТФЗМ 35А-У1), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформатора тока и схема пломбировки ТФЗМ 35А-У1


    приведена в таблице 3.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформаторы тока

    (заводские номера: 26493, 51350, 51358, 40829, 40808, 40336, 40319, 40853, 40359.)

    ТФЗМ 35А-У1

    9 шт.

    Паспорт

    -

    9 шт.


    приведены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    35

    Номинальная сила первичного тока, А

    - для ТТ с зав. номером 26493

    100

    - для ТТ с зав. номерами 51350, 51358, 40829, 40808, 40336, 40319,

    40853, 40359

    300

    Номинальная сила вторичного тока, А

    5

    Класс точности вторичной обмотки (измерение) по ГОСТ 7746

    0,5

    Класс точности вторичной обмотки (защита) по ГОСТ 7746

    10Р

    Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А

    50

    Номинальная вторичная нагрузка вторичной обмотки (защита), В^А

    20

    Номинальная частота, Г ц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации по ГОСТ 15150-69:

    У1

    - температура окружающего воздуха, °С

    от -45 до +40
