Номер по Госреестру СИ: 90897-23
90897-23 Трансформаторы тока
(ТФЗМ 110Б-IVУ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-1УУ1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4 Телефон (факс):+7(383)210-08-14, +7(383)210-13-60E-mail: director@sniim.ru
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-1УУ1 с заводскими номерами: 13142, 13143, 13169, 12780, 12779, 12774. Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.
Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

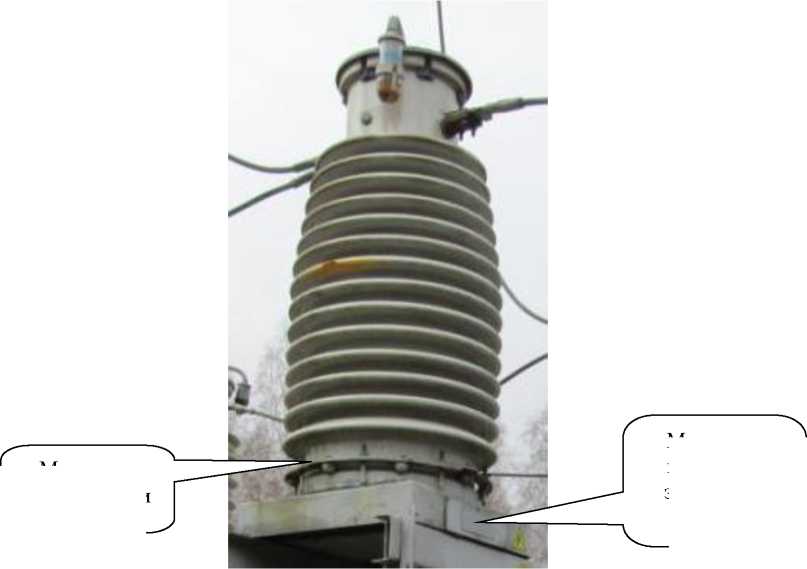

Рисунок 1 - Общий вид трансформатора тока ТФЗМ 110Б-1УУ1 с указанием места пломбировки, места нанесения заводского номера
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
13142, 13143, 13169 |
12779, 12780, 12774 | |
Номинальное напряжение, кВ |
110 | |
Номинальная сила первичного тока, А |
750 |
1000 |
Номинальная сила вторичного тока, А |
5 | |
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5 | |
Класс точности вторичной обмотки (защита) |
10Р | |
Номинальная вторичная нагрузка вторичной обмотки (измерение), В^А |
30 | |
Номинальная вторичная нагрузка вторичной обмотки (защита), В •А |
20, 30 | |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации по ГОСТ 15150-69: |
У1 |
- температура окружающего воздуха, °С |
от -45 до +40 |
