Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 526457
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 377 от 15.02.2024

2024 год
месяц February

9476 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

15 февраля 2024 г. 377

_______ №_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель руководителя

А.М.Кузьмин

Сертификат: 0OE9C42A336O155561666DB4E2ED5F7B52

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 18.12.2023 до 12.03.2025

\________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

и метрологии

февраля 2024 Г. № ___

от «___»

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-

ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое

лицо, проводившее испытания

Дата утверждения акта

Спектрофотометр

DS2500

Liquid

Analyzer

91322-24

91857749

Metrohm AG,

Швейцария; производственная площадка FOSS Analytical A/S,

Дания

Metrohm AG,

Швейцария

ОС

МП

035.Д4-23

1 год

Общество с ограниченной ответственностью

"Метром РУС" (ООО "Метро РУС"), г. Москва

ФГБУ

"ВНИИОФИ",

г. Москва

12.09.2023

Спектрора-диометр

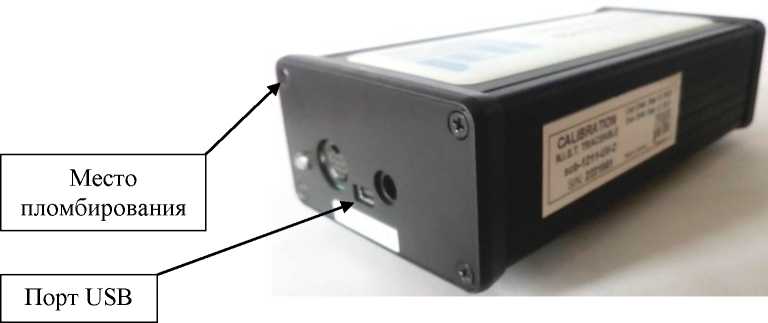

Specbos

1211-UV

Revision

91323-24

2221561

JETI Tech-nische Instru-mente GmbH,

Германия

JETI Tech-nische Instru-mente GmbH,

Германия

ОС

МП

029.М4-23

1 год

Акционерное общество "КТ -Беспилотные

Системы" (АО "КТ - Беспилотные Системы"), г. Санкт-

Петербург

ФГБУ "ВНИИОФИ", г. Москва

14.11.2023

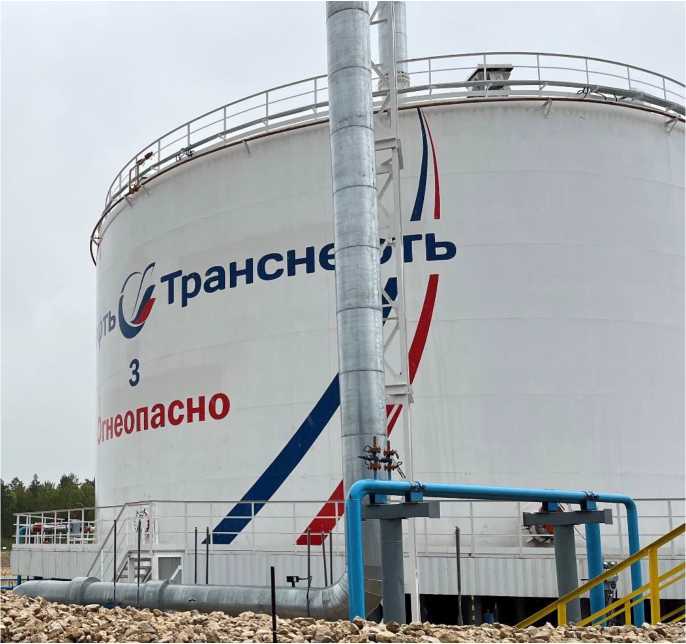

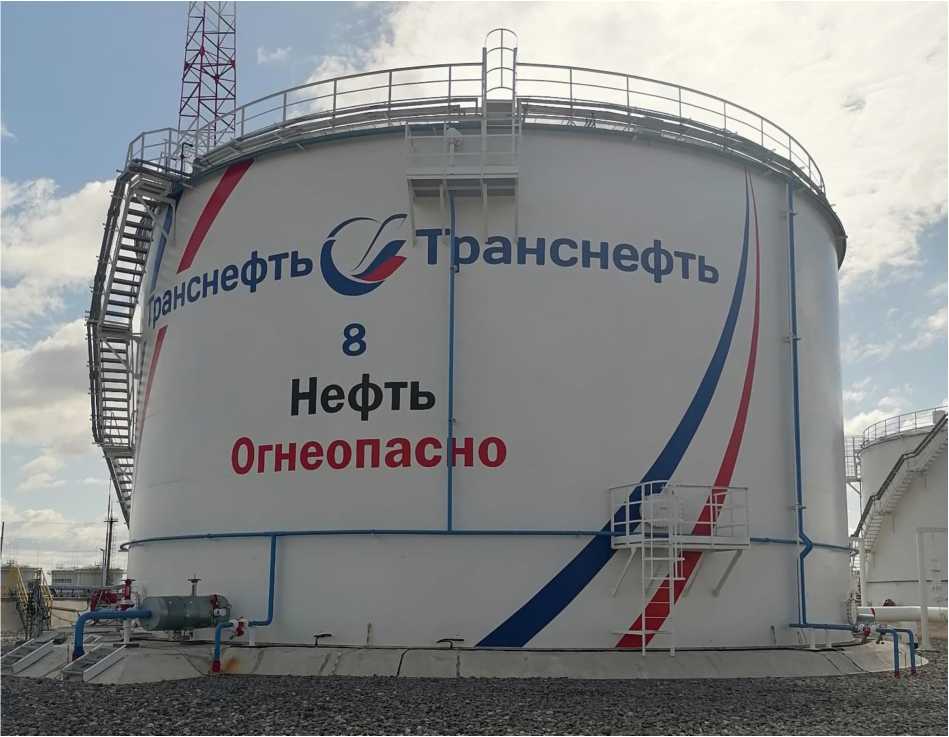

Резервуар вертикальный стальной цилиндрический

РВС-

5000

91324-24

Общество с ограниченной ответственностью "Транснефть -

Восток" (ООО

Общество с ограниченной ответственностью "Транснефть -

Восток" (ООО

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "Транснефть -Восток" (ООО

АО "Транснефть - Метрология", г. Москва

29.09.2023

"Транснефть -Восток"), Иркутская обл.,

г. Братск

"Транснефть -Восток"), Иркутская обл., г. Братск

Резервуар вертикальный стальной цилиндрический

РВСП-

5000

91325-24

Акционерное Общество "Транснефть -

Урал" (АО "Транснефть -

Урал"), г. Уфа

Акционерное Общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ОС

ГОСТ

8.570-2000

5 лет

Акционерное Общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

АО "Транснефть - Автоматизация и Метрология", г. Москва

10.11.2023

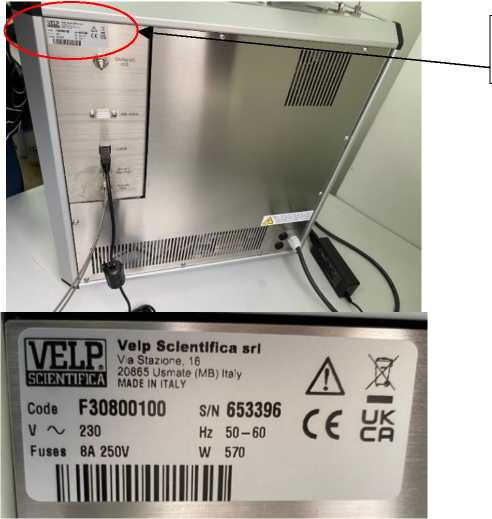

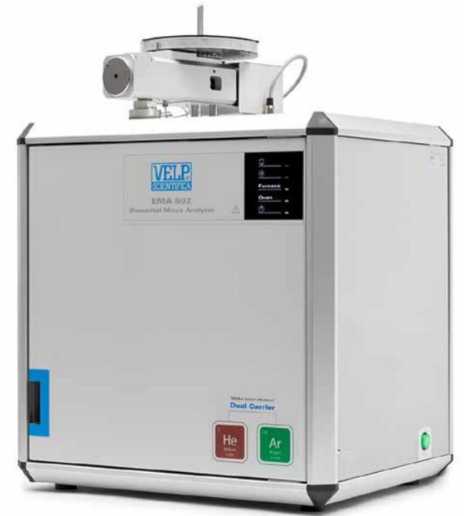

Анализаторы элементные

EMA502

91326-24

641041, 662339,

653309, 680973

"VELP

Scientifica

SRL", Италия

"VELP

Scientifica

SRL", Италия

ОС

МП 64241-2023

1 год

Общество с ограниченной ответственностью "МИЛЛАБ" (ООО "МИЛ-ЛАБ"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И.Менделее ва", г. Екатеринбург

16.10.2023

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Яна-ульский

ЦЭЭ)

Обозна

чение

отсутствует

91327-24

05/23

Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа

Публичное акционерное общество "Акционерная нефтяная Компания "Башнефть" (ПАО АНК "Башнефть"), г. Уфа

ОС

МП

26.51/234/2

4 года

Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа

ООО "Энерго-тестконтроль", г. Москва

24.11.2023

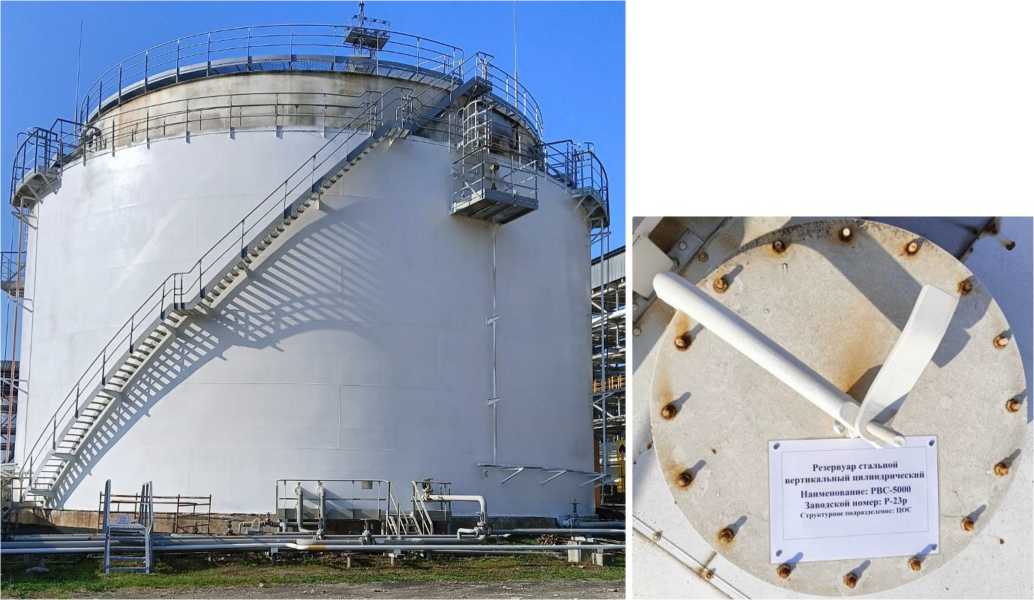

Резервуар стальной вертикальный цилиндрический

РВС-

5000

91328-24

Р-23р

Общество с ограниченной ответственностью "РН-Туапсинский нефтеперерабатывающий

ОС

МП 0078

2023

5 лет

Общество с ограниченной ответственностью "РН-Туапсинский нефтеперерабатывающий

ООО "Метро-КонТ", г. Казань

04.12.2023

завод" (ООО "РН-Туапсинский

НПЗ"), Краснодарский край, г. Туапсе

завод" (ООО "РН-Туапсинский

НПЗ"), Краснодарский край, г. Туапсе

завод" (ООО "РН-Туапсинский НПЗ"), Краснодарский край, г. Туапсе

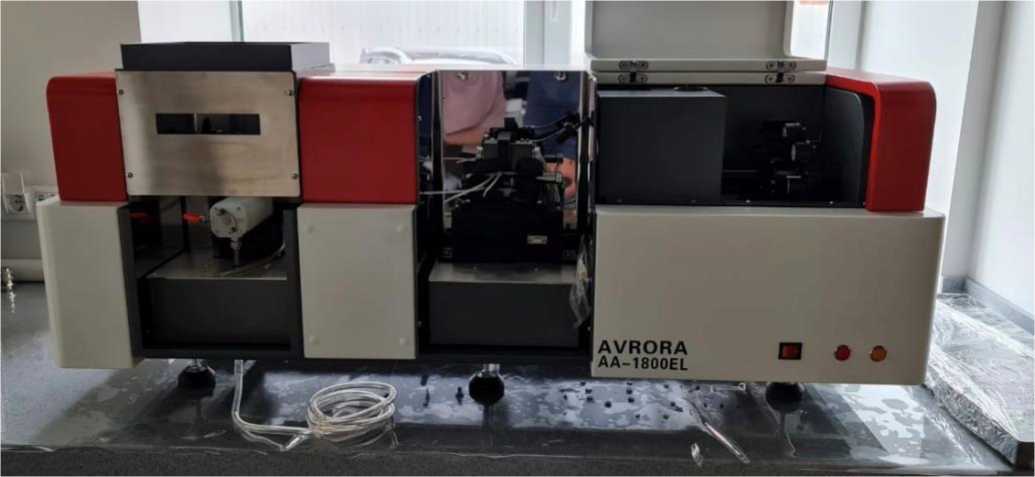

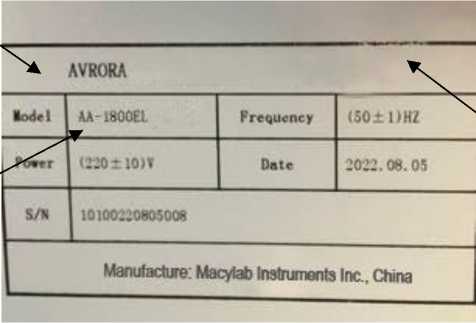

Спектрометры атомно-абсорбционные

AVROR

91329-24

AA-1800EL, сер. №

10100220805008

Macylab

Instruments

Inc., Китай

Macylab

Instruments

Inc., Китай

ОС

МП-242

2561-2023

1 год

Общество с ограниченной ответственностью "АВРОРА" (ООО "АВРОРА"), Московская обл., г. Королев

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

05.12.2023

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Арлан-ский ЦЭЭ)

Обозначение отсутствует

91330-24

03/23

Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа

Публичное акционерное общество "Акционерная нефтяная

Компания "Башнефть" (ПАО АНК "Башнефть"), г. Уфа

ОС

МП

26.51/256/2

4 года

Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа

ООО "Энерго-тестконтроль", г. Москва

30.11.2023

10.

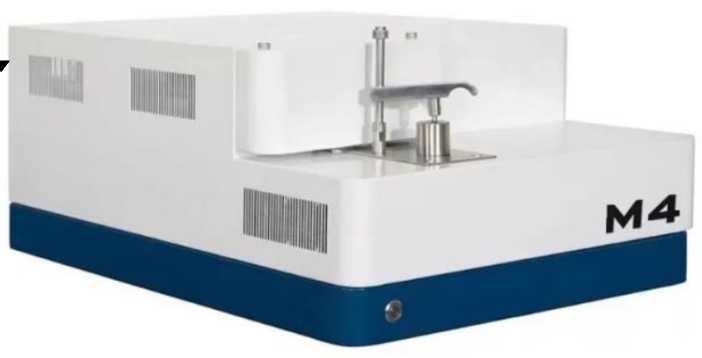

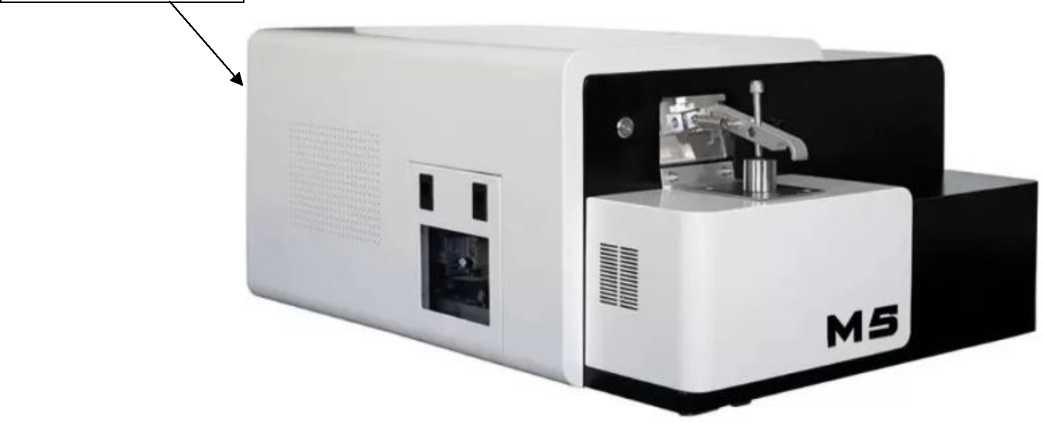

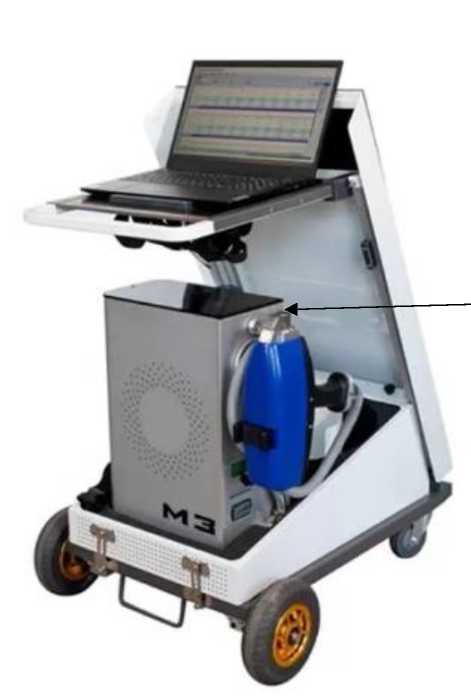

Анализаторы оптикоэмиссионные

СТИЛ

91331-24

301-0623, 401-0623,

501-0523, 601-0523

Общество с ограниченной ответственностью "Производственно-внедренческое предприятие "СНК" (ООО "ПВП "СНК"), г. Москва

Общество с ограниченной ответственностью "Производственно-внедренческое предприятие "СНК" (ООО

"ПВП "СНК"), г. Москва

ОС

МП 42

221-2023

1 год

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И.Менделее ва", г. Екатеринбург

30.11.2023

11.

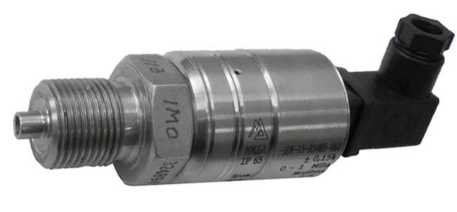

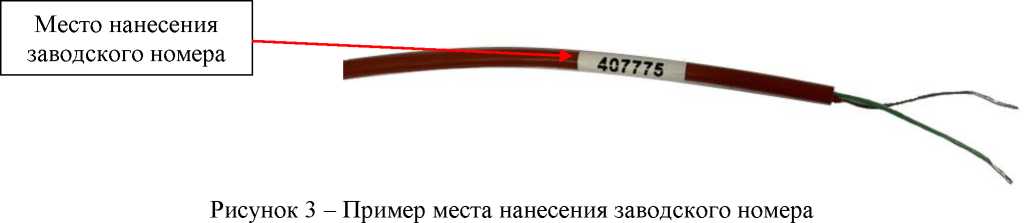

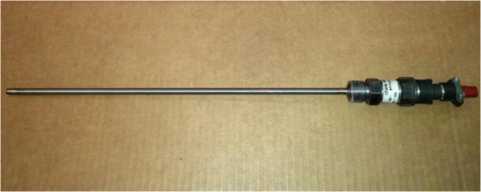

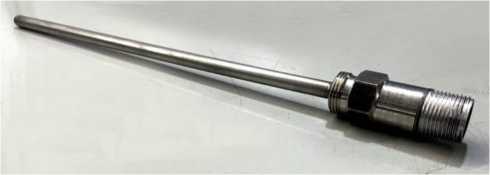

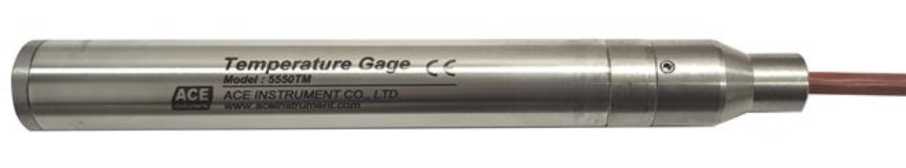

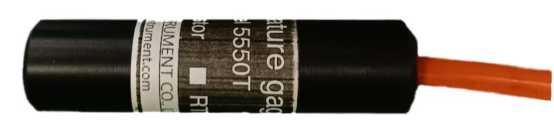

Датчики

5550

91332-24

с 407773 по 407820;

"ACE IN-

ОС

МП-ТМС-

2 года

Общество с

ООО "ТМС

01.12.2023

температуры

с 582152 по 582159

STRUMENT

Co., Ltd.",

Южная Корея

STRUMENT

Co., Ltd.",

Южная Корея

075/23

ограниченной ответственностью "МОН-СОЛ РУС" (ООО "МОН-СОЛ РУС"), г. Москва

РУС", г. Москва

12.

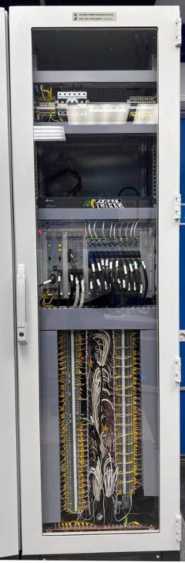

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Агро-

Энерго"

Обозначение отсутствует

91333-24

001

Индивидуальный предприниматель Тихонравов Виталий Анатольевич (ИП Тихонравов

Виталий Анатольевич),

г. Москва

Общество с ограниченной ответственностью "АгроЭнерго" (ООО "Агро-Энерго"), Ставропольский край, м.о. Предгорный, п. Ясная Поляна

ОС

МИ 3000

2022

4 года

Индивидуальный предприниматель Тихонравов Виталий Анатольевич (ИП Тихонравов

Виталий Анатольевич),

г. Москва

ООО "Спец-энергопроект", г. Москва

13.12.2023

13.

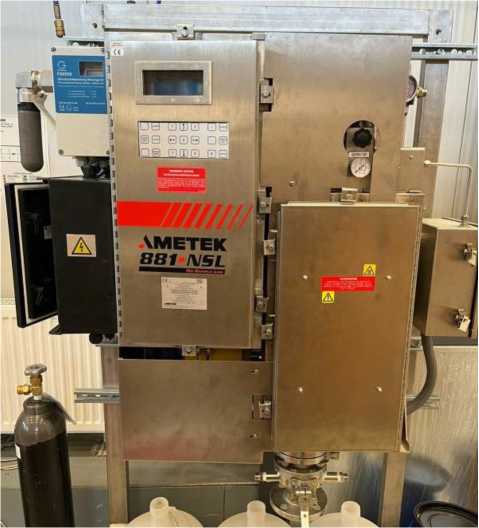

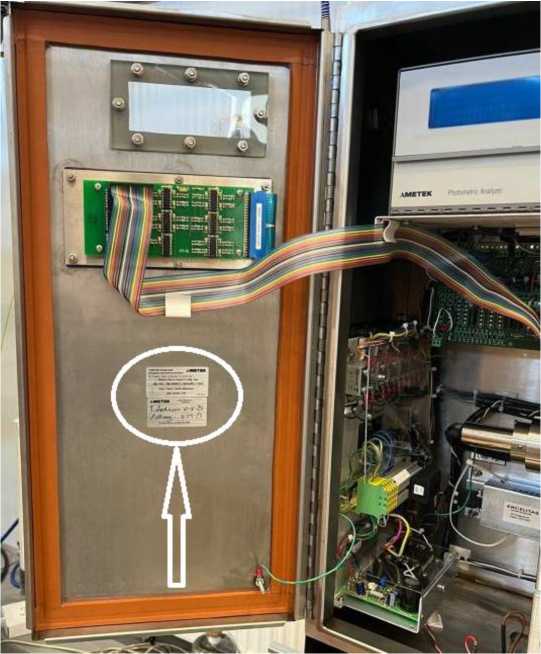

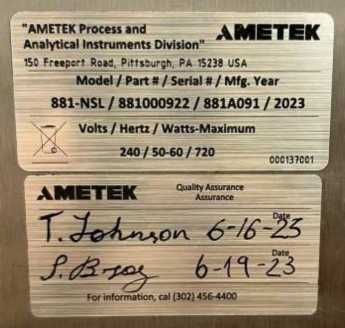

Газоанализа

тор

881-NSL

91334-24

881A091

Фирма

"AMETEK

Process and Analytical Instruments Division", США

Фирма

"AMETEK

Process and Analytical Instruments Division", США

ОС

МП 205

19-2023

1 год

Общество с ограниченной ответственностью "Пи Эм Ай" (ООО "ПМИ"), г. Москва

ФГБУ "ВНИИМС", г. Москва

05.12.2023

14.

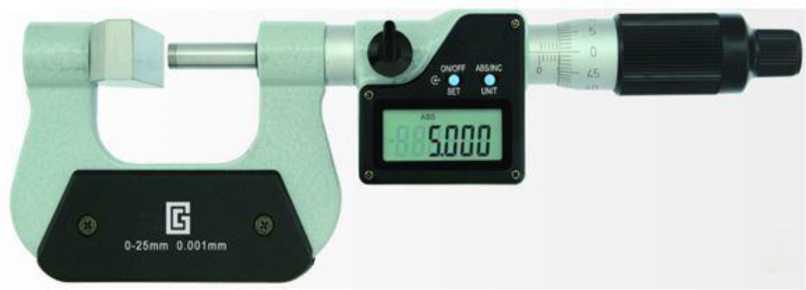

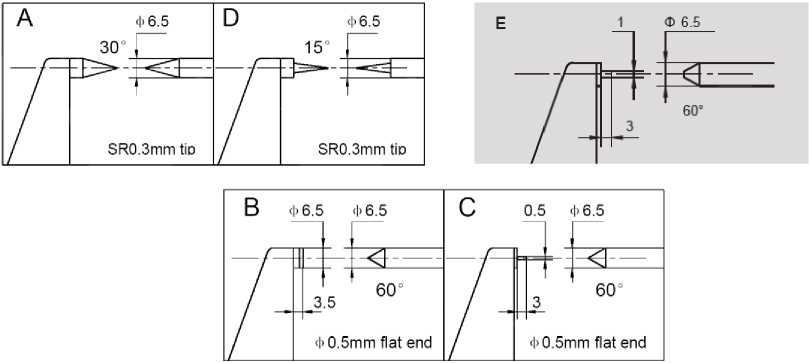

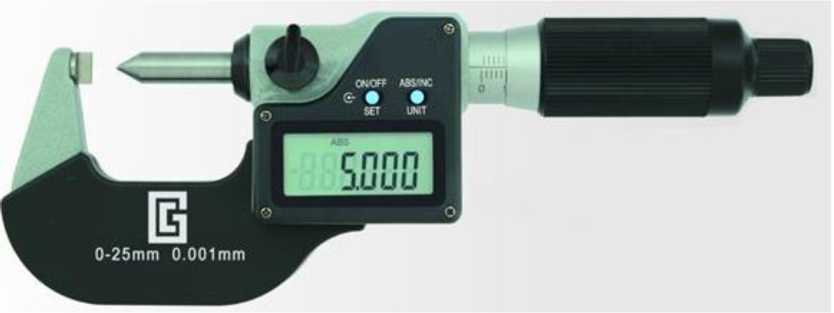

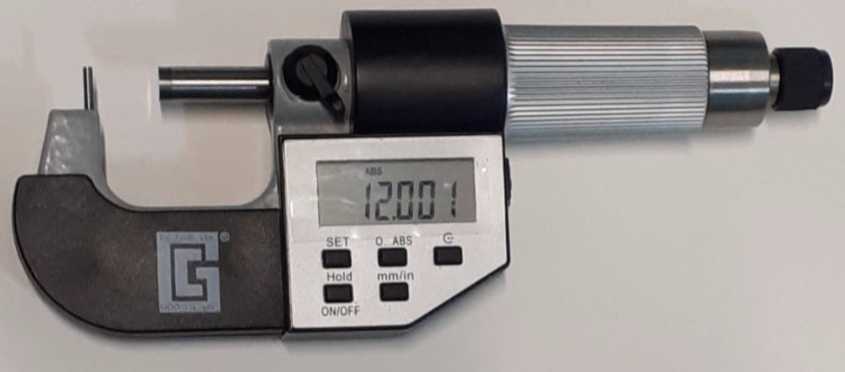

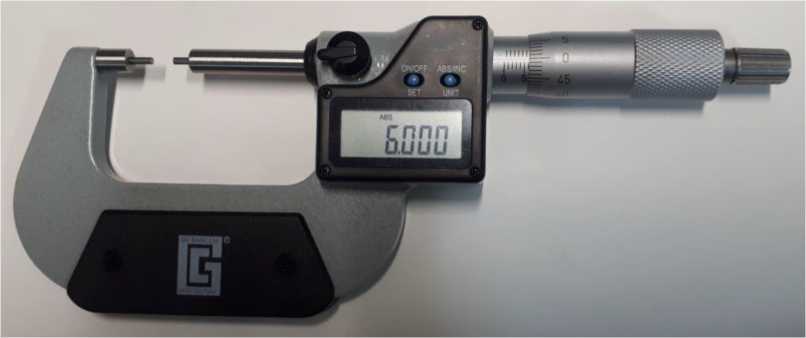

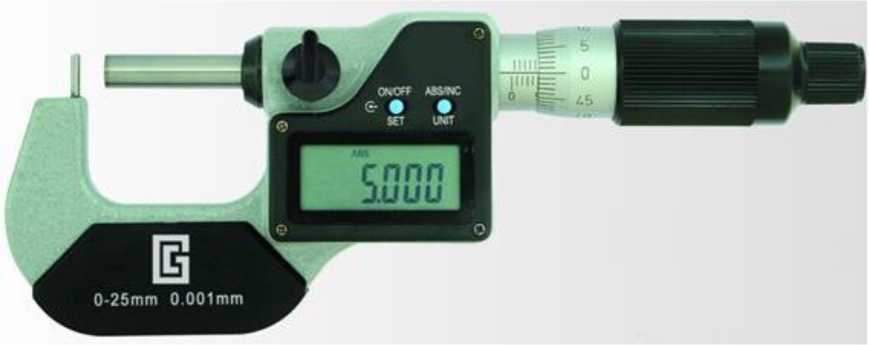

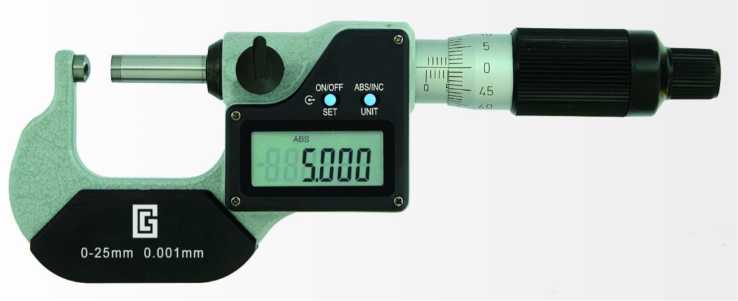

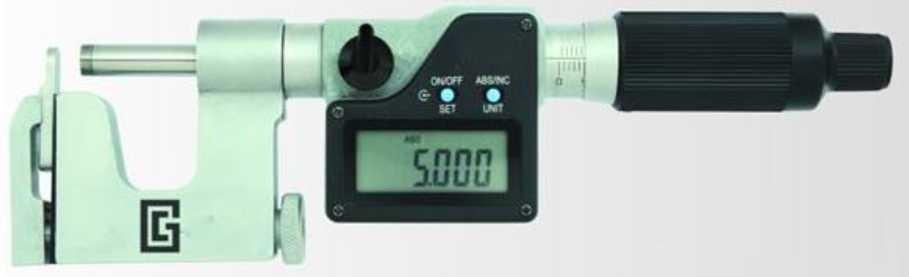

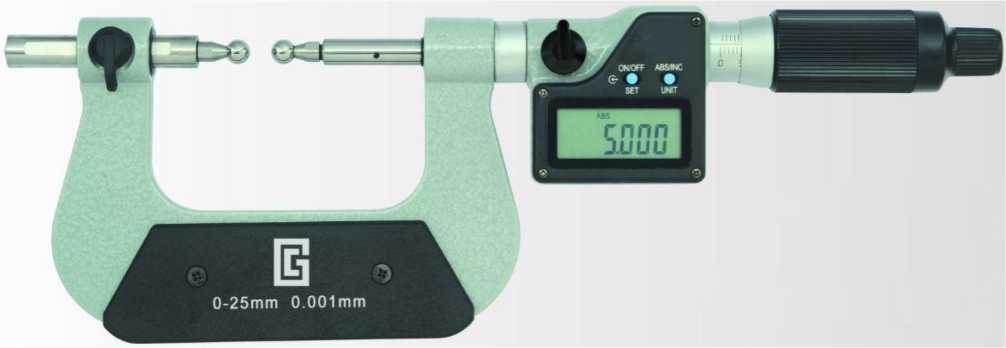

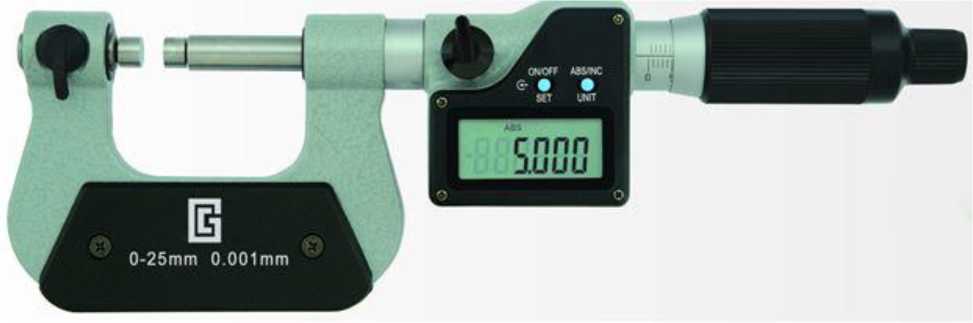

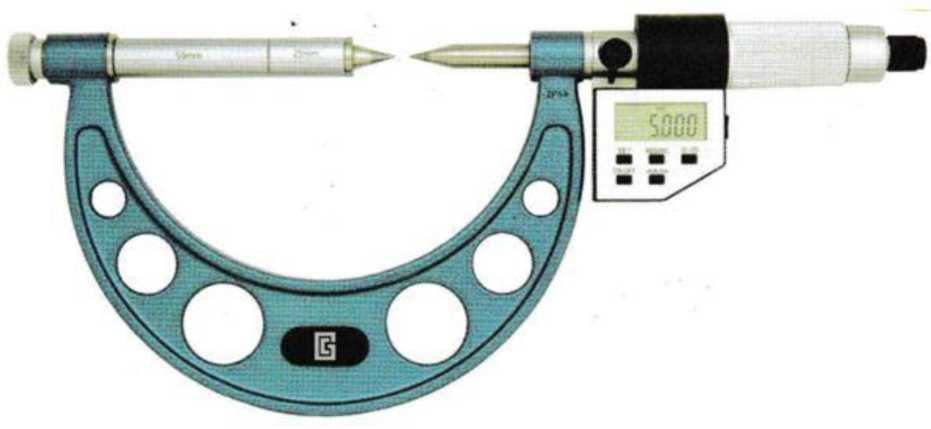

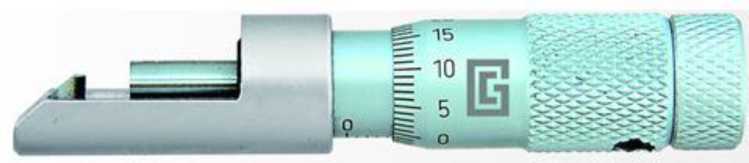

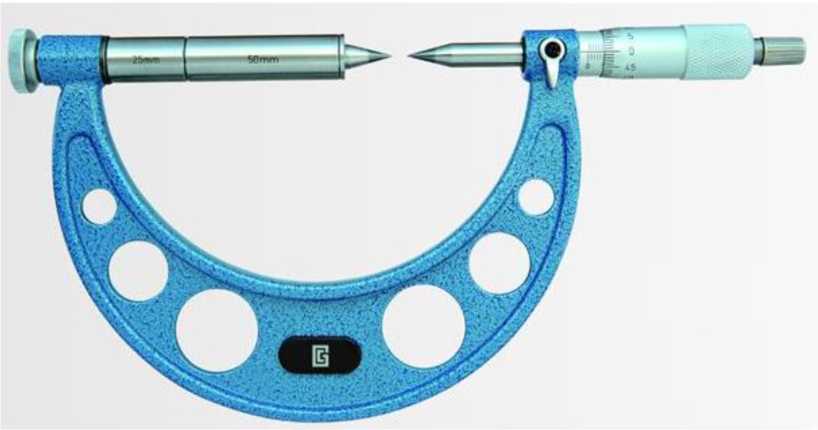

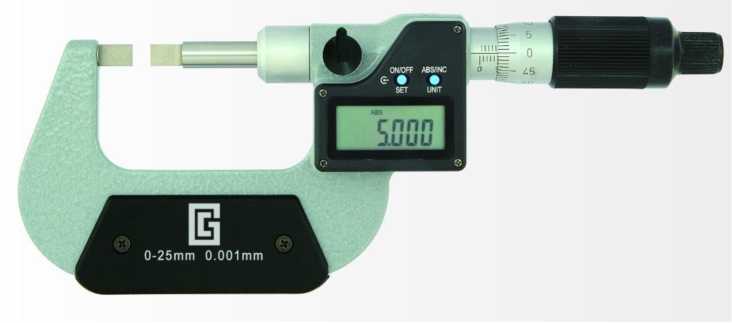

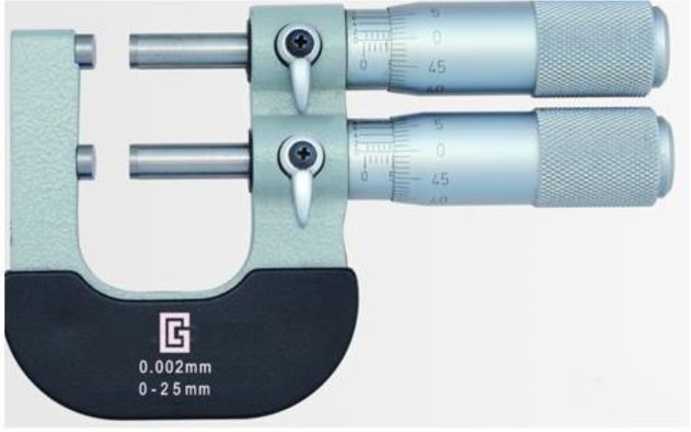

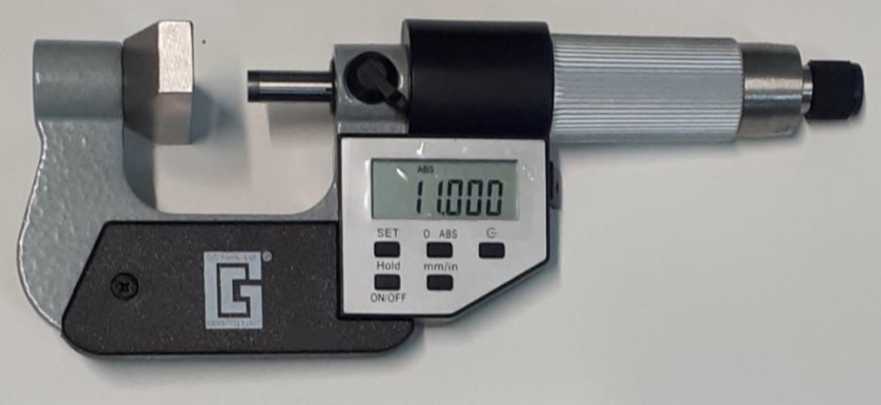

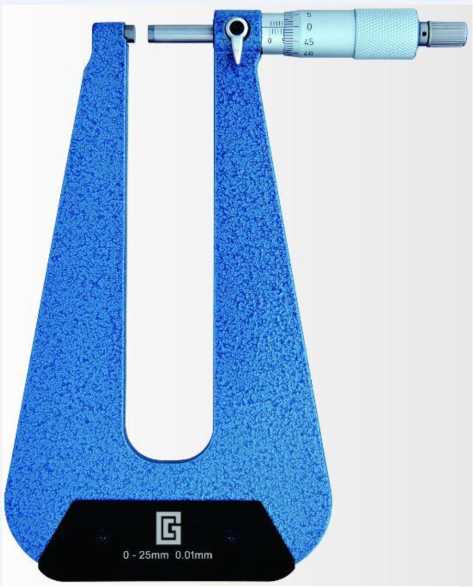

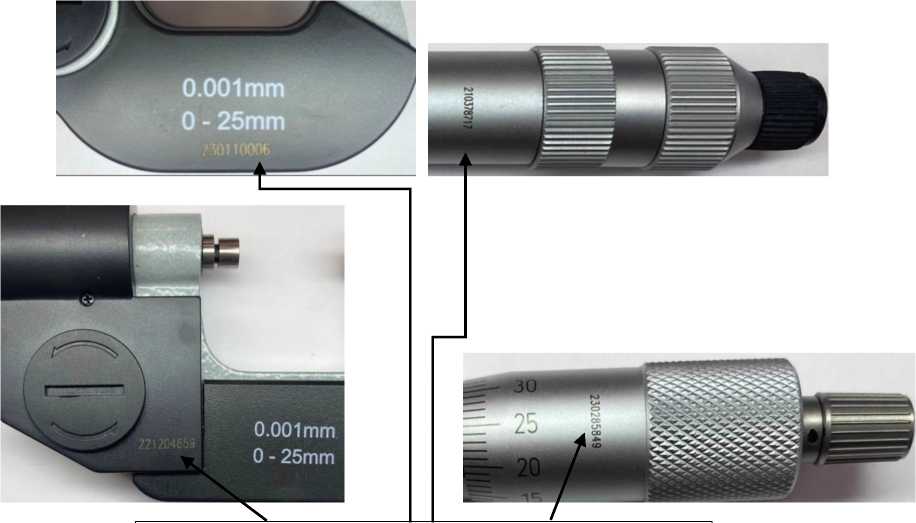

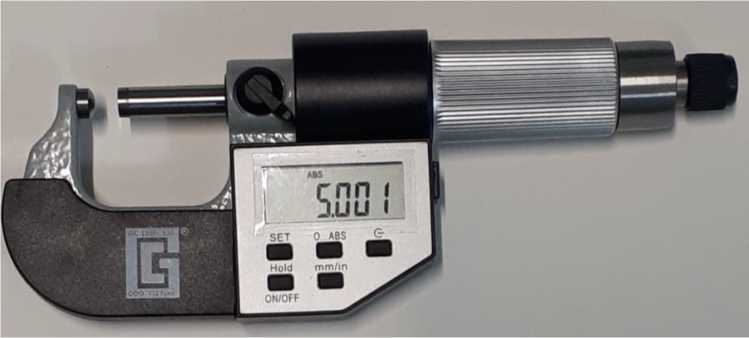

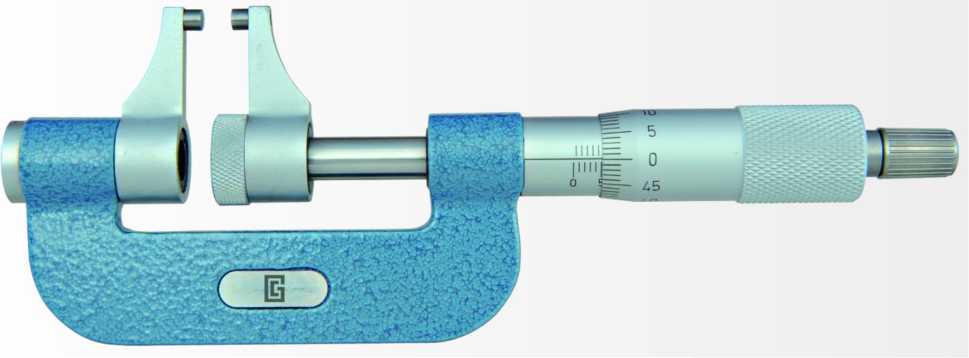

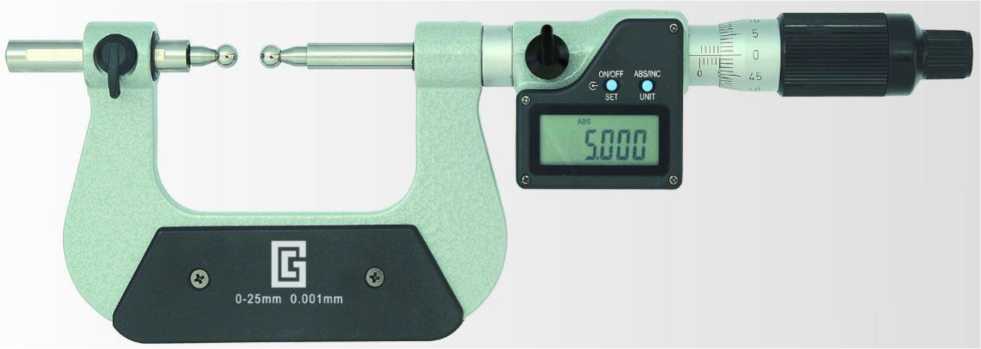

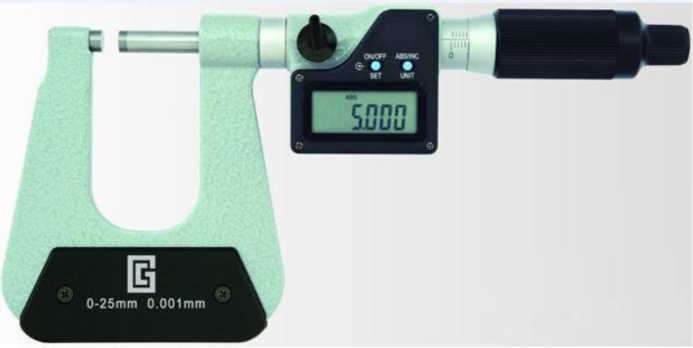

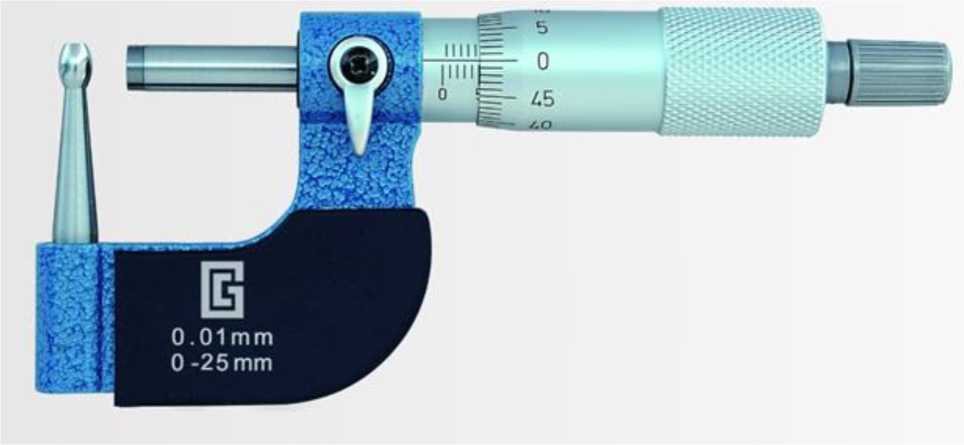

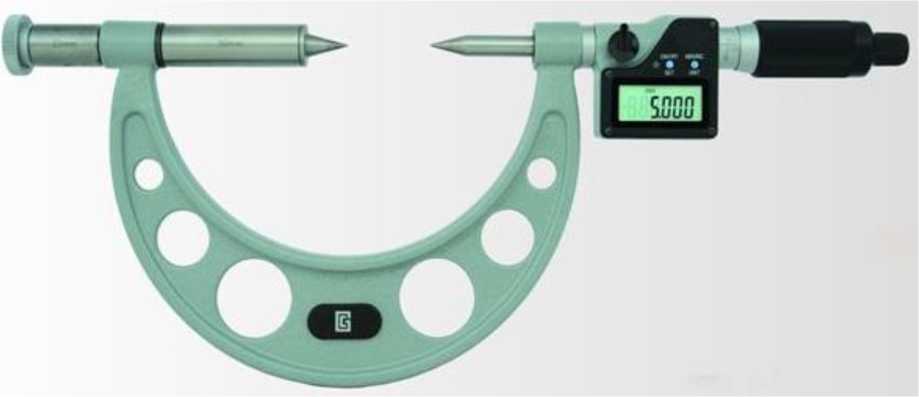

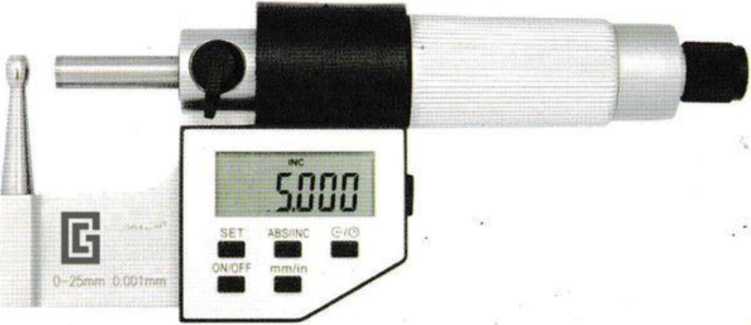

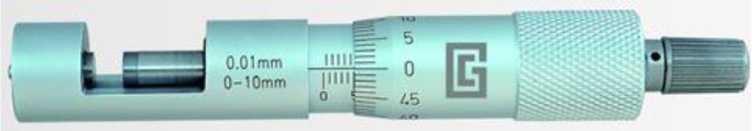

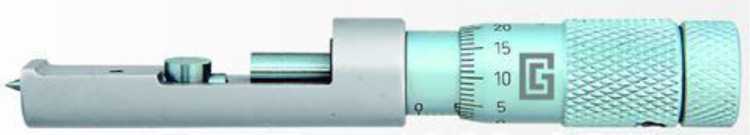

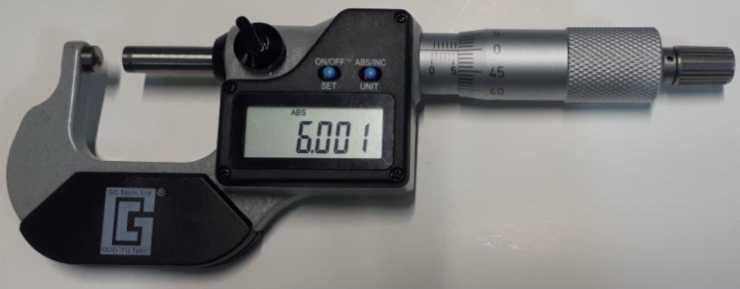

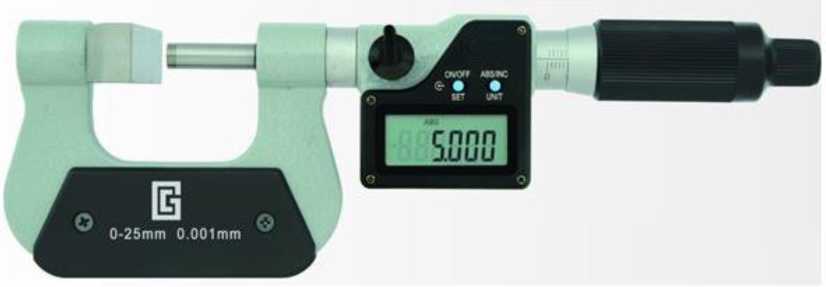

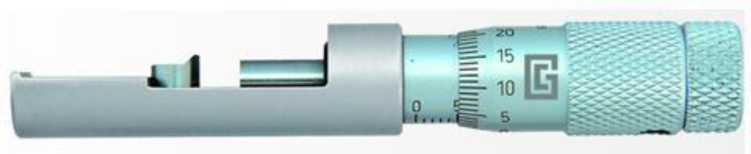

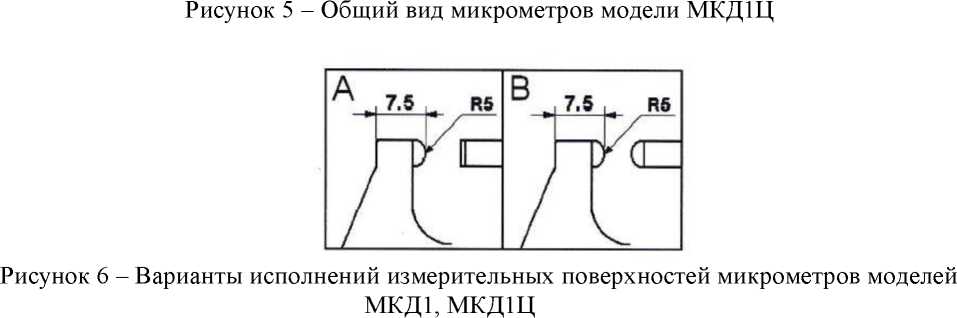

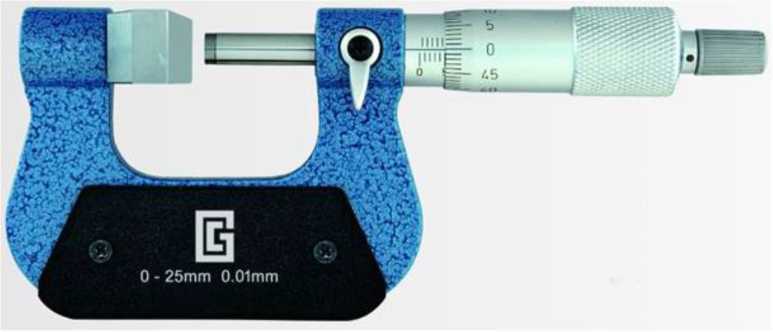

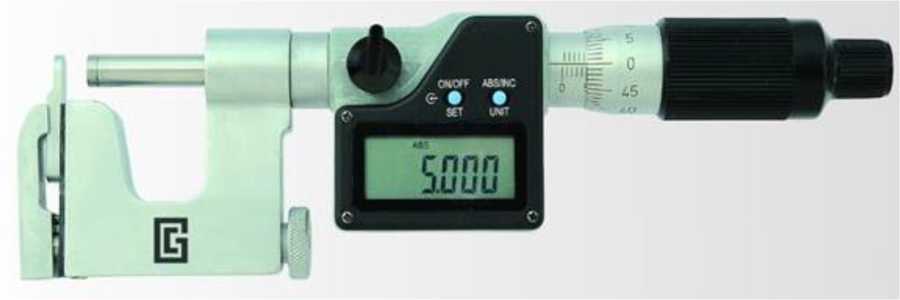

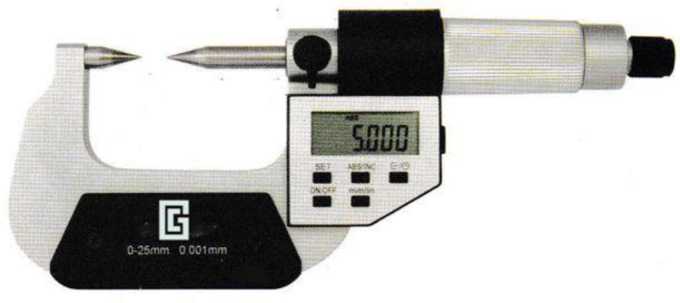

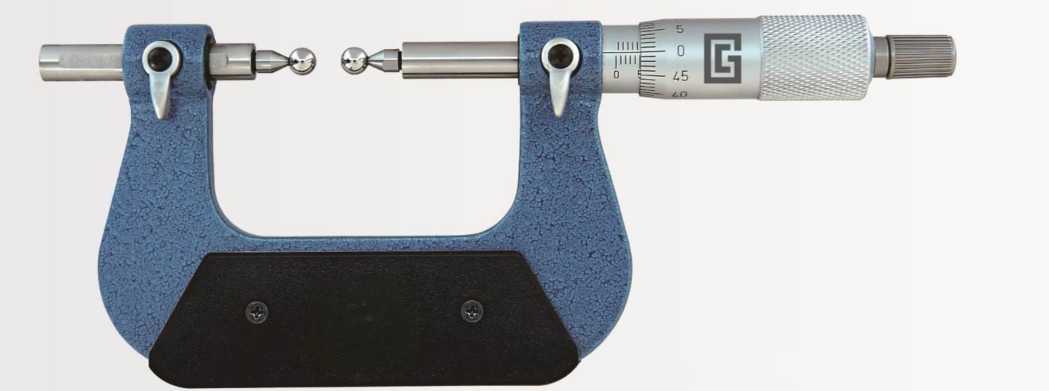

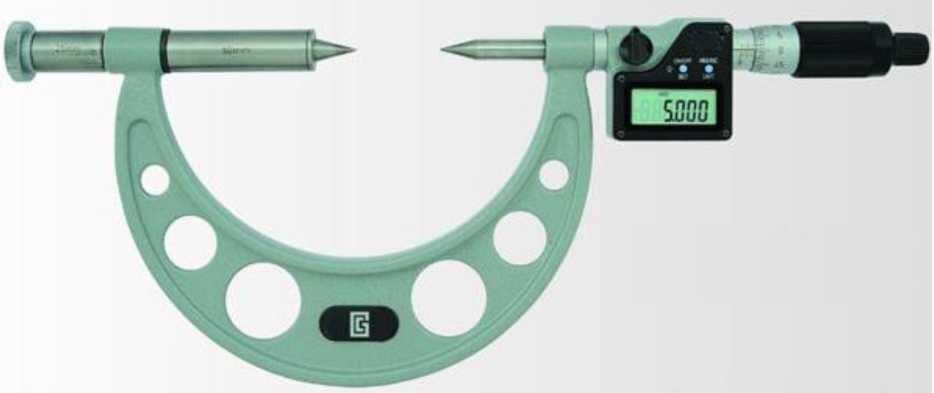

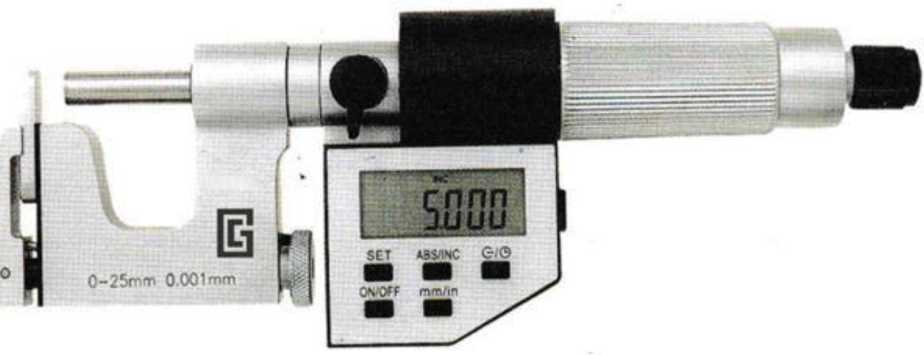

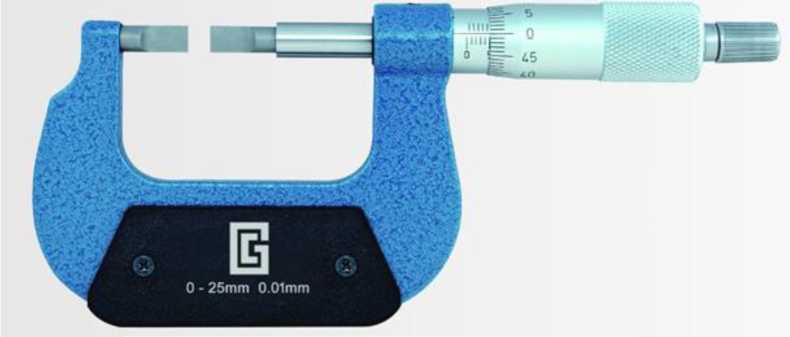

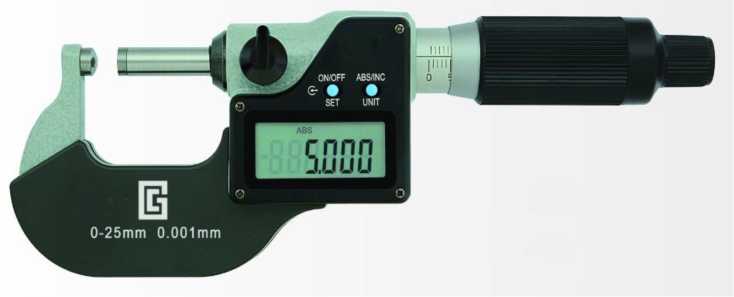

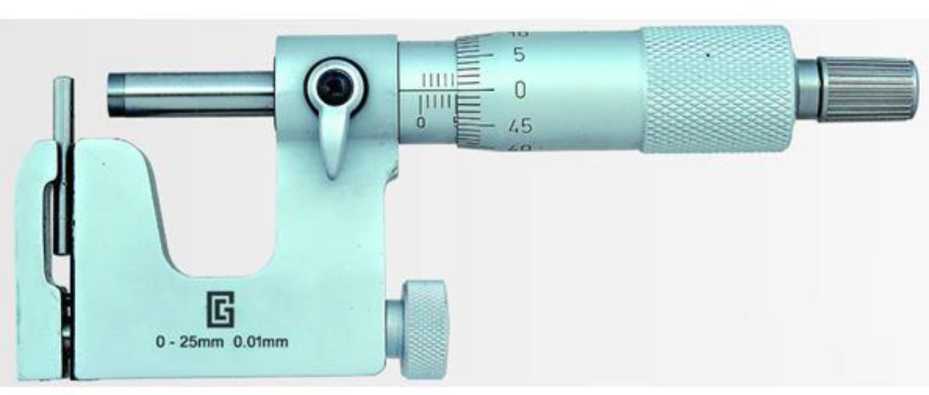

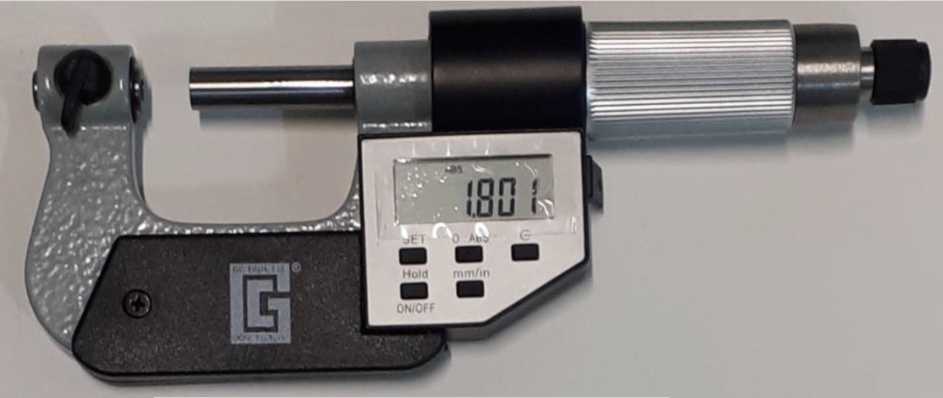

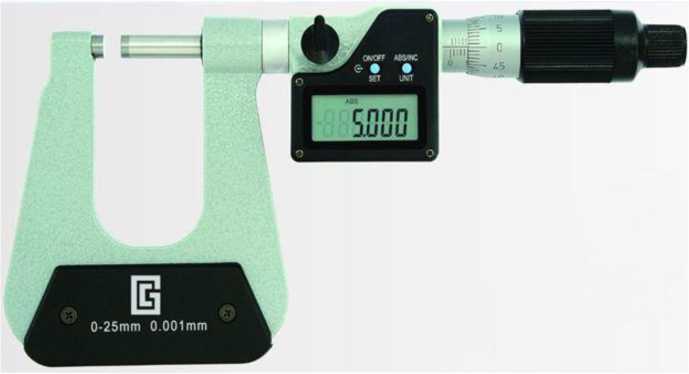

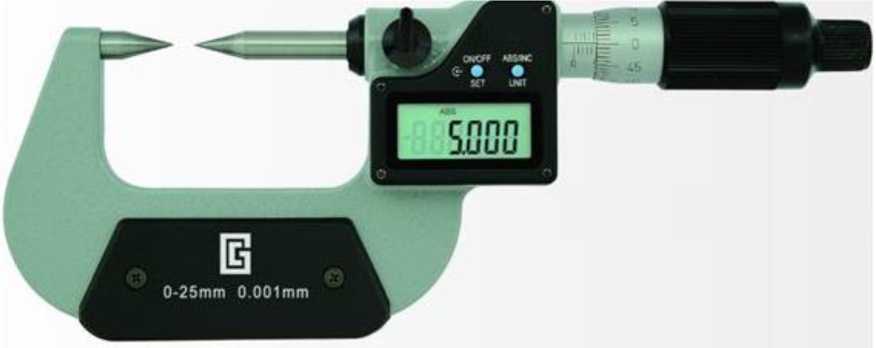

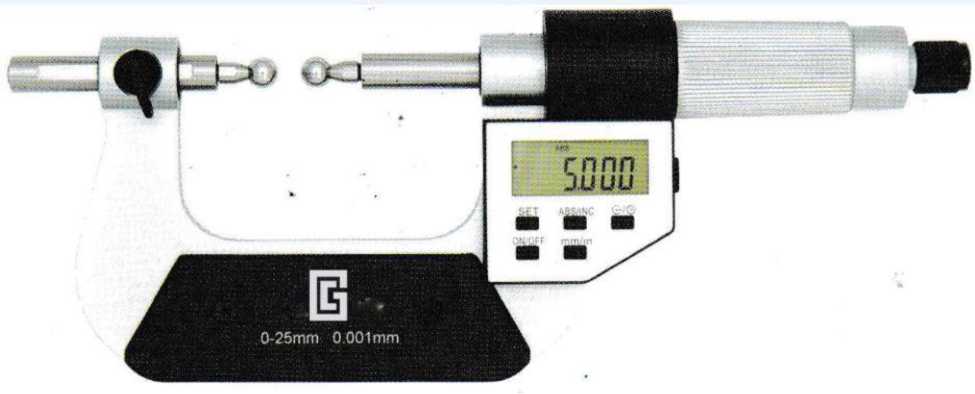

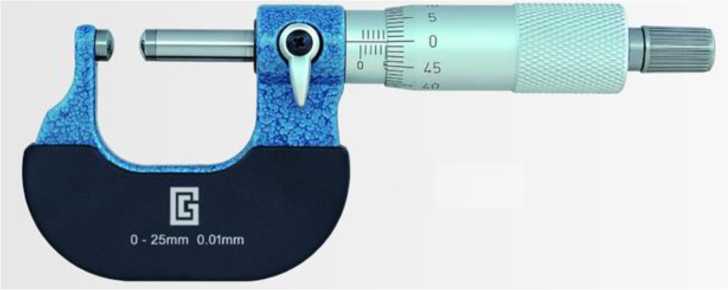

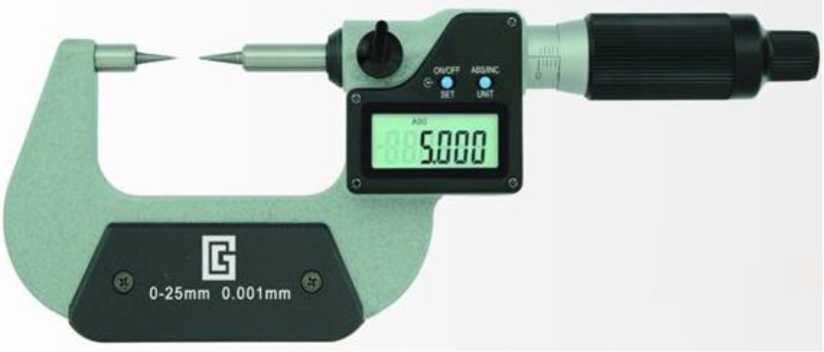

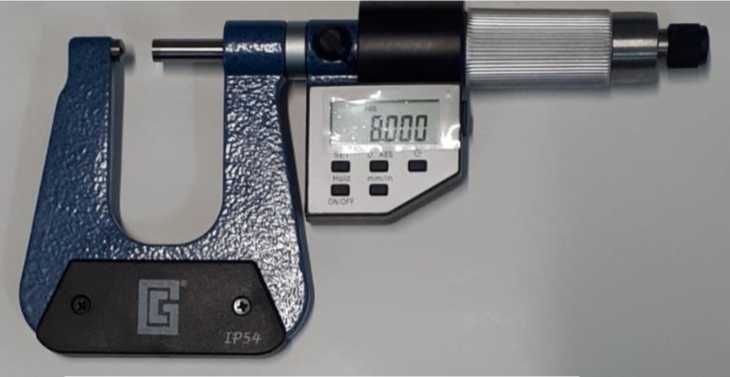

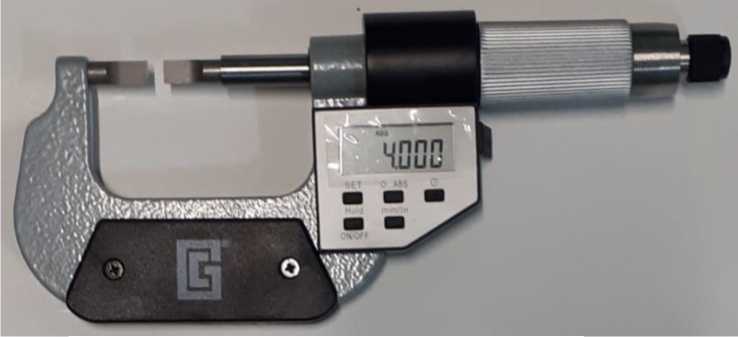

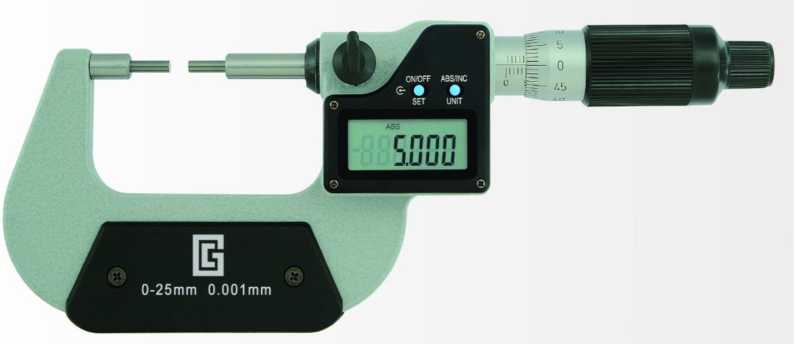

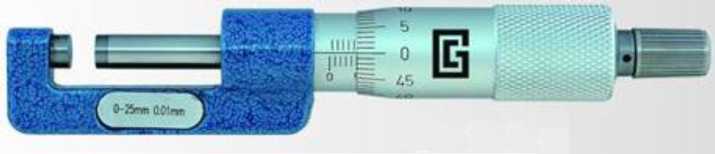

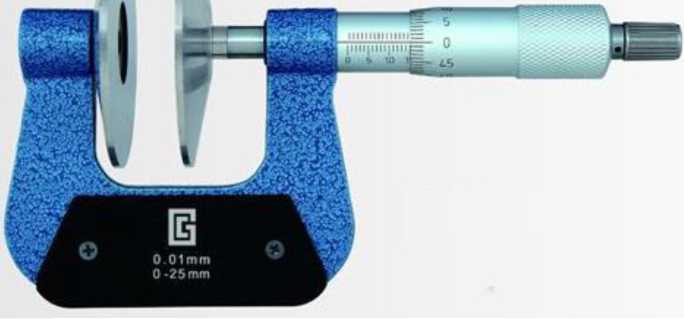

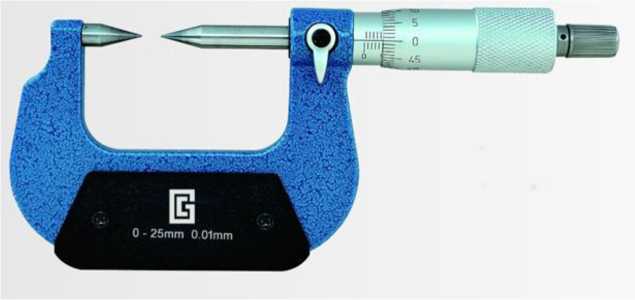

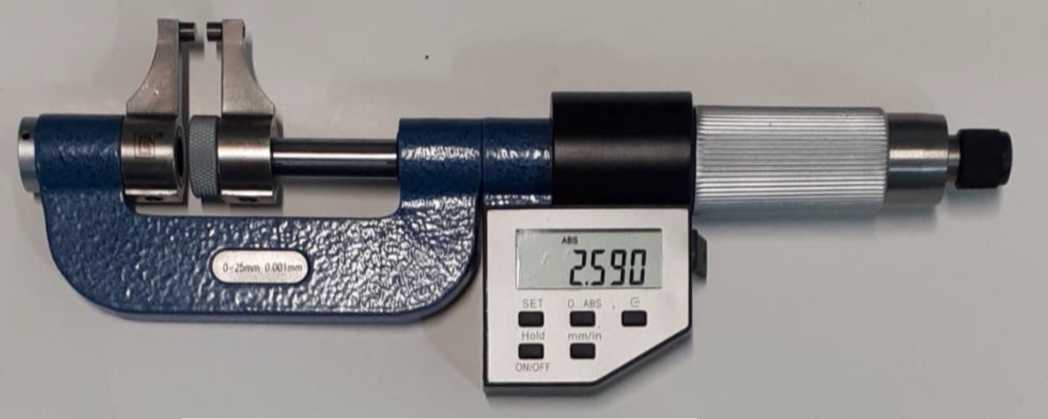

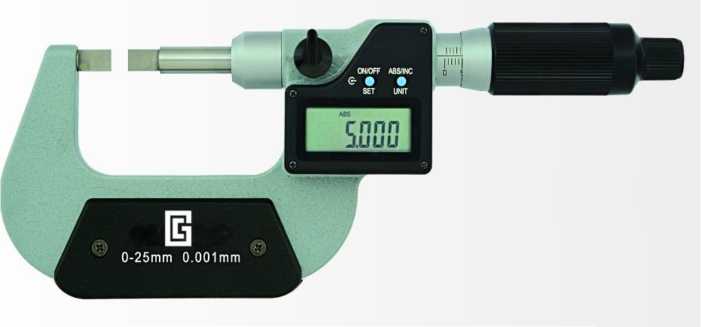

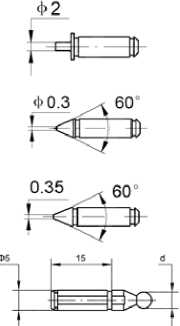

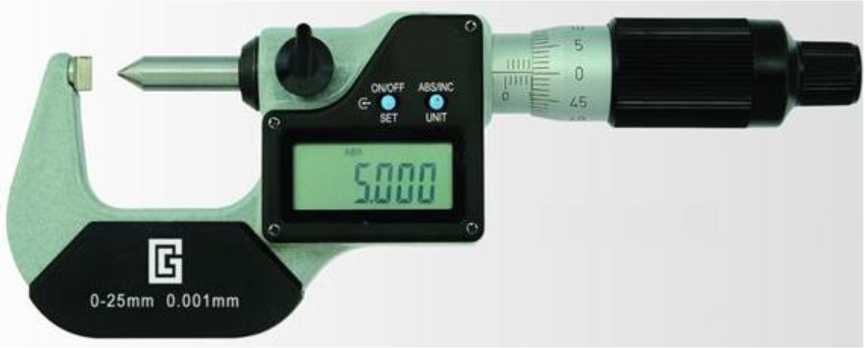

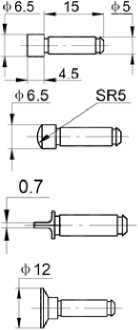

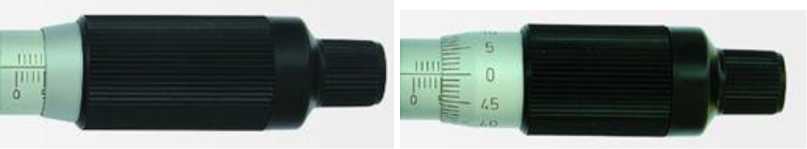

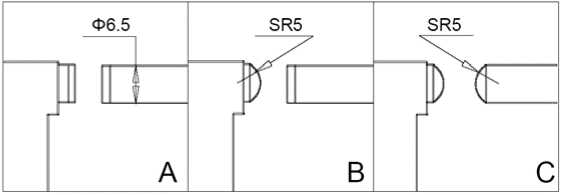

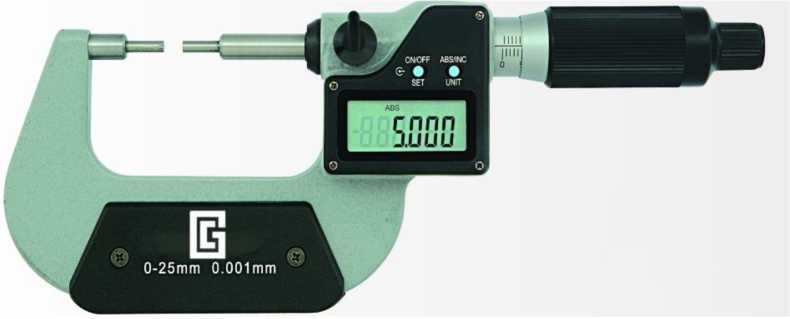

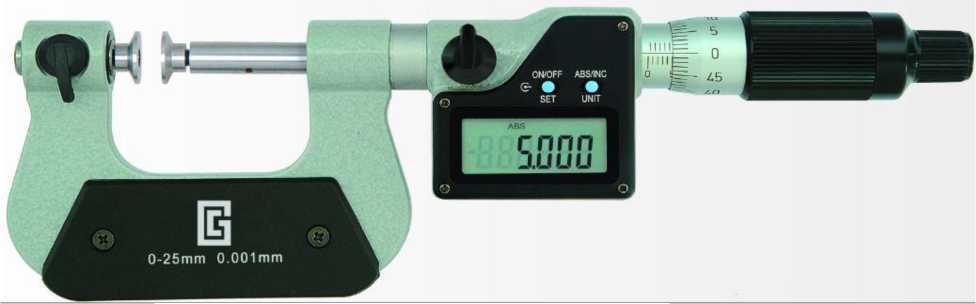

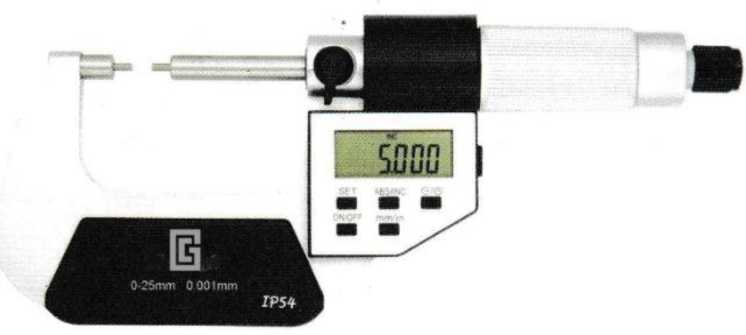

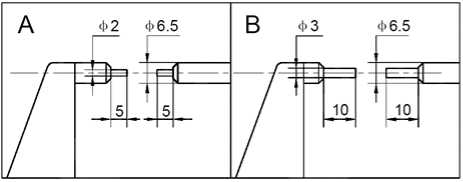

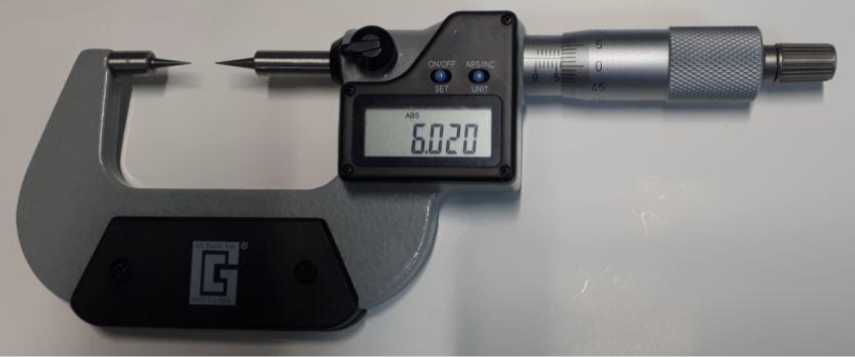

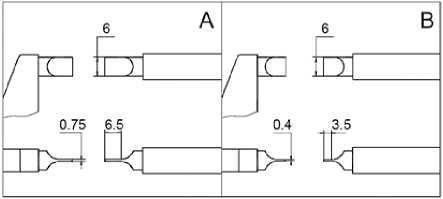

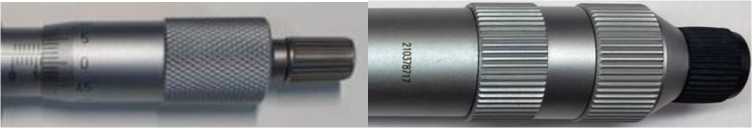

Микрометры специальные

Обозначение отсутствует

91335-24

220674694,

220452051,

230110006,

211100100,

230175564,

230721072,

221217764,

180478382,

230350501,

160146288,

230310358,

220122324,

230285849,

Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара

ОС

МП СГ 15 -

2023

1 год

ООО "МЦ Севр групп", г. Москва

08.12.2023

221243982,

230575017,

221201878,

230201164,

230156244,

230721962,

230649698,

221204659,

221204335, 101112590/1109897

80, 220956899,

230701801

15.

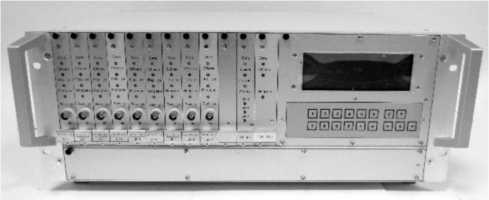

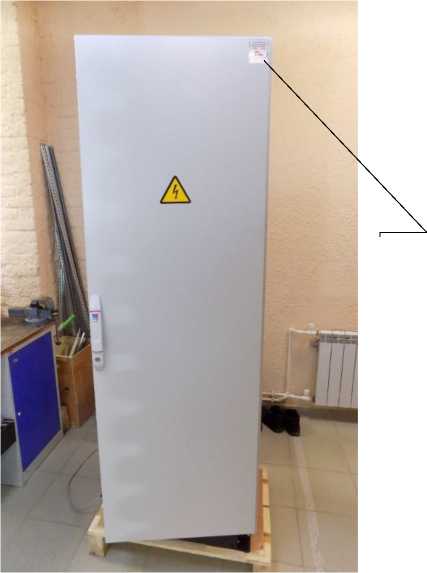

Система измерительная

СИ-

СТ1Б

91336-24

001

Общество с ограниченной ответственностью "Научно-производственное предприятие

"ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-

ЦЕНТР"), г. Санкт-

Петербург

Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-

ЦЕНТР"), г. Санкт-

Петербург

ОС

ЛТКЖ.411

711.056 Д1

1 год

Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-

ЦЕНТР"), г. Санкт-

Петербург

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

22.12.2023

16.

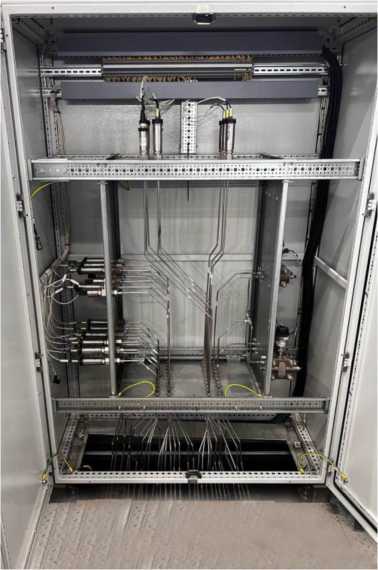

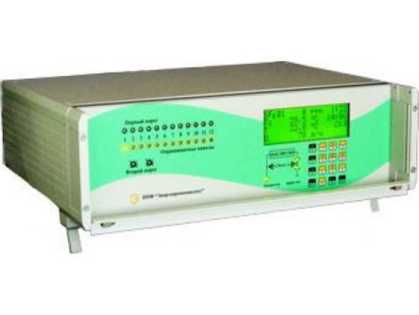

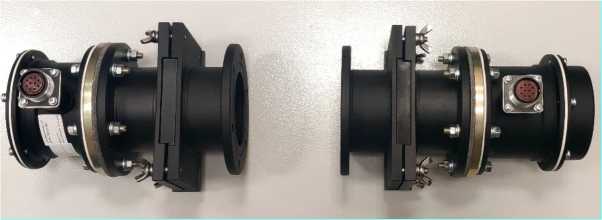

Система ав-томатиче-ского контроля выбросов загрязняющих веществ в атмосферу ФОК АО "Стойленский ГОК"

Обозначение отсутствует

91337-24

Акционерное

общество

Научно-производственное предприятие

"Энергопром-

Сервис" (АО НПП "Энерго-промСервис"), г. Москва

Акционерное общество Научно-производственное предприятие "Энергопром-Сервис" (АО НПП "Энерго-промСервис"), г. Москва

ОС

МП-242

2518-2022

1 год

Акционерное общество

Научно-производственное предприятие "Энергопром-Сервис" (АО НПП "Энерго-промСервис"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

17.11.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «15» февраля 2024 г. № 377

Лист № 1 Регистрационный № 91322-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометр DS2500 Liquid Analyzer

Назначение средства измерений

Спектрофотометр DS2500 Liquid Analyzer (далее по тексту - спектрофотометр) предназначен для измерений оптической плотности в проходящем свете при контроле сырья, производственного процесса, готовой продукции.

Описание средства измерений

Принцип действия спектрофотометра основан на сравнении двух световых потоков: полного, принимаемого за 100 % пропускания, и ослабленного при прохождении через исследуемый образец.

В спектрофотометрическом модуле анализатора расположены следующие основные узлы: источник света (галогеновая лампа), монохроматор с подвижной дифракционной решеткой, фокусирующая оптическая система, приемники излучения, а также система электропитания и схема связи с управляющим компьютером. В качестве приемников излучения используется кремниевый фотодиод для диапазона длин волн от 400 до 1100 нм, детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм.

Конструктивно спектрофотометр выполнен в виде моноблока. Управление спектрофотометром проводится с помощью программного обеспечения, предустановленного на персональный компьютер (далее по тексту - ПК), подключенного к спектрофотометру.

Серийный номер в виде цифрового обозначения (сер. № 91857749) нанесён методом цифровой лазерной печати на шильдик, расположенный на задней поверхности корпуса спектрофотометра.

Общий вид и схема маркировки спектрофотометра представлены на рисунках 1-2.

Нанесение знака поверки и пломбирование спектрофотометра не предусмотрено.

Приказ Росстандарта №377 от 15.02.2024, https://oei-analitika.ru

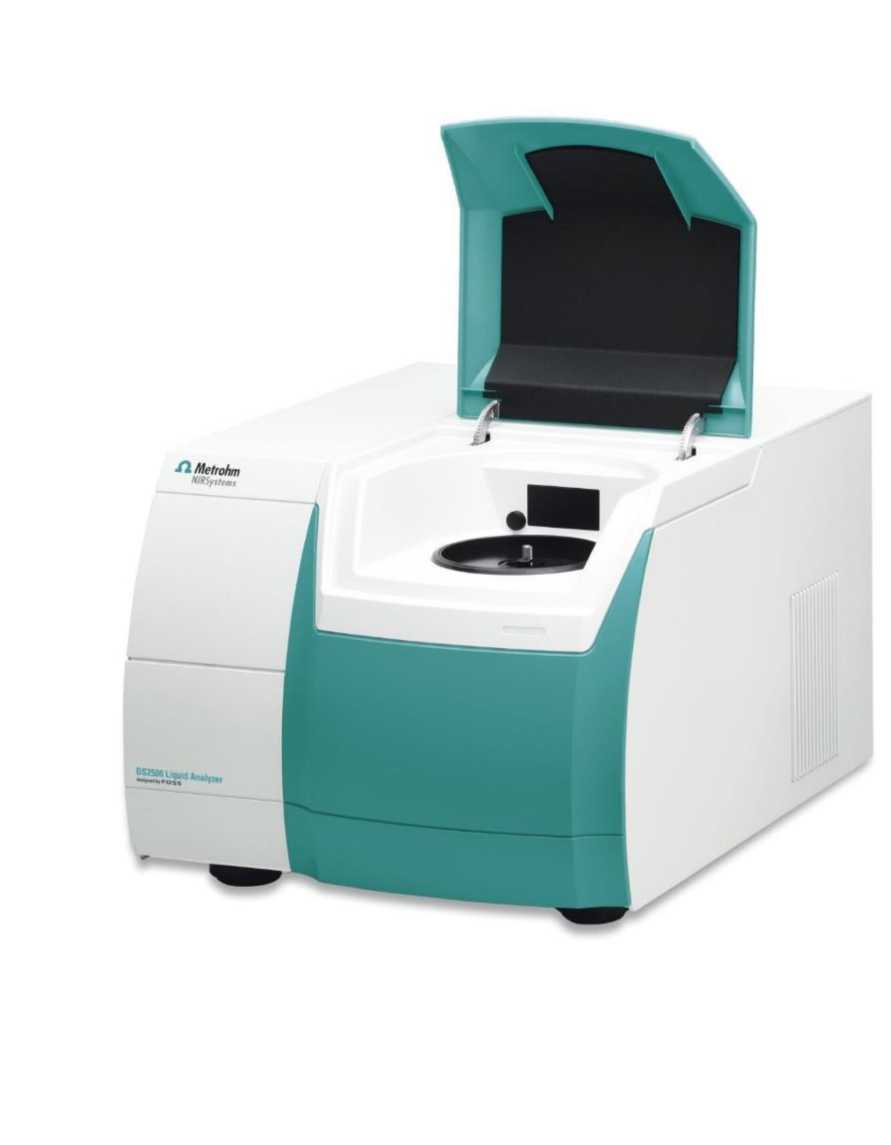

Рисунок 1 - Общий вид спектрофотометра

Место нанесения серийного номера

Л Melrohm

^г2? (01)0 7813337 28168 9

(21) 91887749 (240) 19290010

DS2WO Liquid Aralyzv

, SirelNo 61857749

Р«П No 80092837

y-V 24VDC max 100 VA Fun 50 A

• Ya.r 2020

Рисунок 2 - Схема маркировки спектрофотометра

Программное обеспечение

Программное обеспечение (далее - ПО) спектрофотометра, установленное на ПК, содержит функции для настройки параметров измерений, проверки рабочего состояния прибора, построения графиков, обработки, печати и сохранения результатов измерений. Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные (признаки) спектрофотометров

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Vision Air Manager Local
Номер версии (идентификационный номер) ПО, не ниже	2.0.4.6
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений оптической плотности, Б	от 0,05 до 2,00
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б, в поддиапазоне: - от 0,05 до 0,50 Б включ.,	± 0,03
- св. 0,50 до 1,00 Б включ.,	± 0,10
- св. 1,00 до 2,00 Б	± 0,30

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Спектральный диапазон, нм	от 400 до 2500
Габаритные размеры (ДхВхШ), мм, не более	490x300x375
Масса, кг, не более	27
Параметры электрического питания: - напряжение, В - частота, Гц	100±10/240±24 50/60
Потребляемая мощность, В^А, не более	125
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более	от +15 до +40 60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрофотометр	DS2500 Liquid Analyzer	1 шт.
Сетевой кабель	-	1 шт.
Кабель электропитания	-	1 шт.
Жидкий стандарт калибровки длины волны DS2500	6.7494.000	1 шт.
Компьютер	-	1 шт.
Комплект принадлежностей	-	1 шт.
CD-диск с программным обеспечением		1 шт.
Руководство по эксплуатации		1 экз.
Справочное руководство по ПО	8.105.8032EN/01.07.2017	1 экз.

Сведения о методиках (методах) измерений приведены в документе «Спектрофотометр DS2500 Liquid Analyzer. Руководство по эксплуатации», раздел 3.7.1 «Анализ жидких проб».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;

Техническая документация Metrohm AG, Швейцария.

Правообладатель

Metrohm AG, Швейцария

Адрес: CH-9101 Herisau, Switzerland

Изготовитель

FOSS Analytical A/S, Дания

Адрес: 69, Siangerupgade, DK 3400 Hilleroed, Denmark

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» февраля 2024 г. № 377

Лист № 1 Регистрационный № 91323-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрорадиометр Specbos 1211-UV Revision 2

Назначение средства измерений

Спектрорадиометр Specbos 1211-UV Revision 2 (далее - спектрорадиометр) предназначен для измерений спектральной плотности энергетической яркости (СПЭЯ), спектральной плотности энергетической освещенности (СПЭО), яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи в диапазоне длин волн от 230 до 1000 нм.

Описание средства измерений

Принцип действия спектрорадиометра основан на преобразовании излучения от самосветящейся поверхности в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений СПЭЯ, СПЭО, яркости, освещенности, координат цветности, коррелированной цветовой температуры и индекса цветопередачи. Управление спектрорадиометром, сбор и анализ данных осуществляется с помощью программного обеспечения JETI LiVal, установленного на персональный компьютер. Подключение к компьютеру производится через порт USB (виртуальный коммуникационный порт), результаты выводятся на монитор компьютера.

Конструктивно спектрорадиометр представляет собой малогабаритный переносной блок.

Приемник излучения представляет собой ПЗС-матрицу с углом обзора в режиме спектральной яркости 1,8°, корригированную под V(X), что позволяет проводить измерения с разрешением 2048 пикселей и спектральным разрешением 1 нм. Для ориентирования на область измерения используется лазерный целеуказатель. Измерения можно проводить как для заданной области светящейся поверхности, так и для отдельных точек.

С помощью диффузной насадки можно проводить измерения СПЭО и освещённости.

Общий вид спектрорадиометра представлен на рисунке 1.

Серийный номер 2221561 нанесён методом лазерной печати на пластиковый шильд, закреплённый на боковой поверхности корпуса спектрорадиометра. Для ограничения доступа внутрь корпуса спектрорадиометра произведено пломбирование методом нанесения пломбы, закрывающей головку винта. Схема пломбирования спектрорадиометра представлена на рисунке 2.

Нанесение знака поверки на спектрорадиометр не предусмотрено.

Место нанесения серийного номера

Рисунок 1 - Общий вид спектрорадиометра Specbos 1211-UV Revision 2

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) «JETI LiVal» предназначено для управления работой спектрорадиометра, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.

Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием логина и пароля.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	JETI LiVal
Номер версии (идентификационный номер) ПО, не ниже	7.2.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Спектральный диапазон измерений, нм	от 230 до 1000
Диапазон измерений спектральной плотности энергетической яркости (СПЭЯ), Вт/(с\|.ум³)	от 1 • 10⁶ до 3-10⁸
Пределы допускаемой относительной погрешности измерений СПЭЯ, %	± 5,0
Диапазон измерений спектральной плотности энергетической освещенности СПЭО, Вт/м³	от 1,5Л0⁵ до 2,0Л0⁸
Пределы допускаемой относительной погрешности измерений СПЭО, %,	± 6,5
Диапазон измерений координат цветности: x	от 0,0039 до 0,7347
У	от 0,0048 до 0,8338
Пределы допускаемой абсолютной погрешности измерений координат цветности: Дх	± 0,006
Ду	± 0,008
Диапазон измерений коррелированной цветовой температуры, К	от 2000 до 8000
Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К	± 100
Диапазон измерений общего индекса цветопередачи	от 1 до 100
Пределы допускаемой абсолютной погрешности измерений общего индекса цветопередачи	± 1,9
Диапазон измерений яркости, кд/м²	от 1 до 100000
Пределы допускаемой относительной погрешности измерений яркости, %	± 6,0
Диапазон измерений освещенности, лк	от 10 до 100000
Пределы допускаемой относительной погрешности измерений освещенности, %	± 3,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний яркости, км/м²	от 0,2 до 100000
Диапазон показаний освещенности, лк	от 1 до 100000
Цветовые пространства	Lv x y; Lv T Auv; Lv u' v'; XYZ; RGB
Угол обзора в режиме измерения яркости	1,8°
Минимальный диаметр зоны измерения, мм	6 (30 в режиме измерения яркости)
Минимальное расстояние измерения, см	20 (100 в режиме измерения яркости)
Габаритные размеры, мм, не более: - высота - ширина - длина	180 82 53
Масса, кг, не более	0,45
Электропитание	от USB интерфейса
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +10 до +40 85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрорадиометр	Specbos 1211-UV Revision 2, сер. № 2221561	1 шт.
Диффузная насадка	-	1 шт.
USB кабель	-	1 шт.
Тренога	-	1 шт.
USB-накопитель с ПО JETI LiVal	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Спектрорадиометр Specbos 1211-UV Revision 2. Руководство по эксплуатации», раздел 1.4 «Устройство и работа».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении Государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений».

Правообладатель

JETI Technische Instrumente GmbH, Германия

Адрес: Goschwitzer StraBe 48, 07745 Jena, Germany

Телефон: +49 3641 232 92 00

Web-сайт: https://www.jeti.com

E-mail: sales@jeti.com

Изготовитель

JETI Technische Instrumente GmbH, Германия

Адрес: Goschwitzer StraBe 48, 07745 Jena, Germany

Телефон: +49 3641 232 92 00

Web-сайт: https://www.jeti.com

E-mail: sales@jeti.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

Лист № 1

Всего листов 3

Регистрационный № 91324-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический РВС-5000

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.

Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуар с заводским номером 3 расположен по адресу: ЛЧ МН ВСТО 1733,28 км НПС-14 «Олекминск».

Заводской номер нанесен методом аэрографии непосредственно на резервуар.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РВС-5000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	± 0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-5000	1 шт.
Паспорт на резервуар	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной (ООО «Транснефть - Восток») ИНН 3801079671

ответственностью

«Транснефть

- Восток»

Юридический адрес: 665734,

ул. Олимпийская, д. 14

Иркутская обл.,

г. Братск, ж.р.

Энергетик,

Изготовитель

Общество с ограниченной ответственностью «Транснефть - Восток» (ООО «Транснефть - Восток»)

ИНН 3801079671

Адрес: 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14 Телефон: (3953) 300-737

Испытательный центр

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: +7 (495) 950-87-00

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

Лист № 1

Всего листов 3

Регистрационный № 91325-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический РВСП-5000

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический РВСП-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.

Описание средства измерений

Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища, понтона и крыши.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуар с заводским номером 8 расположен по адресу: республика Башкортостан, Чекмагушевский район, село Старокалмашево, ЛПДС «Чекмагуш».

Заводской номер нанесен методом аэрографии непосредственно на резервуар.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Общий вид резервуара представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РВСП-5000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	± 0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВСП-5000	1 шт.
Паспорт на резервуар	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

ИНН 0278039018

Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

Изготовитель

Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

ИНН 0278039018

Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

Телефон: (347) 248-39-19

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

Лист № 1 Регистрационный № 91326-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы элементные EMA502

Назначение средства измерений

Анализаторы элементные EMA502 (далее - анализаторы) предназначены для измерений содержания углерода, азота, водорода, серы и кислорода в органических материалах различного происхождения.

Описание средства измерений

Принцип действия анализаторов основан на методе сухого озоления образцов, при котором образец, сожженный в печи при высоких температурах, подвергается анализу. Определение содержания соответствующих компонентов осуществляется в газах N2, CO2, H2O, SO2, CO при помощи детектора. Анализируемая проба предварительно взвешивается в лодочке, затем помещается в автоматическую систему для отбора и ввода проб и попадает в печь.

При определении массы углерода, водорода, азота и серы (режим измерения «CHNS») образец нагревается в высокотемпературной печи и сжигается при температуре 1030 °С в присутствии чистого кислорода. Газы, образовавшиеся в процессе горения, из печи попадают в зону восстановления, содержащую медный катализатор. При этом происходит каталитическое преобразование NОx в элементарный азот N2, SOx в SO2 и удаляется весь избыточный кислород. Затем газовая смесь проходит через газохроматографическую колонку, в печи которой поддерживается постоянная температура. После этого при помощи термокондуктометрического детектора измеряется содержание N2, CO2, H2O, SO2, которые выходят из газохроматографической колонки в приведенном порядке.

При определении массы кислорода (режим измерения «Oxygen») образец нагревается в высокотемпературной печи и сжигается при температуре 1060 °С без присутствия кислорода (пиролиз). Кислород из анализируемого образца проходит через катализатор и преобразуется в диоксид углерода. Остаточная вода и все примеси удаляются при помощи химической ловушки. Затем газовая смесь проходит через газохроматографическую колонку, и термокондуктометрический детектор регистрирует сигнал пропорциональный содержанию диоксида углерода.

По окончании анализа в главном окне отображается массовая доля элементов %N (азот), %C (углерод), %H (водород), %S (сера) - для режима измерения «CHNS», и значение %O, соответствующее массовой доле кислорода в образце - для режима измерения «Oxygen».

В качестве газа-носителя выступает гелий или аргон. Для определения массы углерода, водорода и азота можно выбрать газ-носитель (гелий или аргон). Для определения массы серы и кислорода в качестве газа-носителя используется только гелий.

Конструктивно анализатор представляет собой автоматический стационарный прибор, состоит из основного блока, системы подачи газов, пламенной печи, пиролизатора, газохроматографической колонки, термокондуктометрического детектора и химической ловушки. Анализатор имеет электронную автоматическую систему для отбора и ввода проб (автосемплер), позволяющую проводить анализ образцов полностью в автоматическом режиме. В стандартном комплекте поставки содержится один диск автосемплера на 30 проб. Анализатор может быть дополнительно оснащен еще тремя дисками автосемплера, каждый на 30 проб.

Анализ выполняется автоматически под управлением программного обеспечения, которое проводит все вычисления, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Анализатор подключается к персональному компьютеру через интерфейс USB или RS232.

Маркировочная табличка с серийным номером расположена на задней панели анализатора. Серийный номер имеет цифровой формат, нанесен типографским способом.

Пломбирование и нанесение знака поверки на анализаторы не предусмотрены. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

Общий вид анализаторов представлен на рисунке 1. Место нанесения маркировочной таблички с серийным номером показано на рисунке 2

Рисунок 1 - Общий вид анализаторов элементных EMA502

С€ ср

Hz w

s/N 653396

50-60

570

ЙЯЭ

SCIENTIFICA

Velp Sclentlflca erl

V a Staziore. 16 20865 Usrrate (MB) Ita’y MAOE IN ITALY

Code F30800100

V 230

Fuses BA 250V

Место нанесения серийного номера

Рисунок 2 - Место нанесения маркировочной таблички с серийным номером

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить полное управление анализатором, контроль процесса измерений, создавать методы и параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц.

Идентификационные данные ПО приведены в таблице 1. ПО анализаторов установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EMASoft™
Номер версии (идентификационный номер) ПО	не ниже 2.0.1
Цифровой идентификатор ПО	-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Лист № 4

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемого значения относительного
среднего квадратического отклонения выходного сигнала, %	5
Предел обнаружения¹⁾, мг:
- углерода	0,01
- водорода	0,01
- азота	0,01
- серы	0,01
- кислорода	0,01
¹⁾ С использованием гелия в качестве газа-носителя

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	230±10
- частота переменного тока, Гц	от 50 до 60
Потребляемая мощность, В^А, не более	570
Габаритные размеры, мм, не более:
- высота	510
- ширина	500
- длина	410
Масса, кг, не более	45
Условия эксплуатации:
- температура окружающей среды, °С	от +10 до +40
- относительная влажность воздуха, %, не более	85

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор элементный	EMA502	1 шт.
Автосемплер с 1 диском	-	1 шт.
Программное обеспечение EMASoft™	-	1 шт
Комплект присоединительных элементов	-	1 шт.
Стартовый комплект для проведения анализа, подготовки проб и технического обслуживания	-	1 шт.
Колонка ГХ для CHNS	-	1 шт
USB-кабель для ПК, 5 м	-	1 шт
Кабель RS232 для весов	-	1 шт
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 6.3 «Проведение анализов», 20 «Аналитические методы» Руководства по эксплуатации анализаторов элементных EMA502.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;

Техническая документация «VELP Scientifica SRL», Италия.

Правообладатель

«VELP Scientifica SRL», Италия

Адрес: Via Stazione 16, Usmate 20865 - Italy

Изготовитель

«VELP Scientifica SRL», Италия

Адрес: Via Stazione 16, Usmate 20865 - Italy

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 91327-24 Всего листов 25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Янаульский ЦЭЭ)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Янаульский ЦЭЭ) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Янаульском (далее-СБД), Уфимском (далее-СБДУ) цехах по эксплуатации электрооборудования, устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность;

Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.

Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.

На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят устройства синхронизации времени УСВ-2, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Периодичность сравнения шкалы времени СБД, СБДУ со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД или СБДУ от шкалы времени УСВ более ± 1 с. выполняется синхронизация шкалы времени СБД или СБДУ.

Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДУ более ± 1 с. выполняется синхронизация шкалы времени сервера ИВК.

Сравнение шкалы времени УСПД и СБД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени УСПД.

Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.

Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков, УСПД, сервера ИВК, СБД, СБДУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 05/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

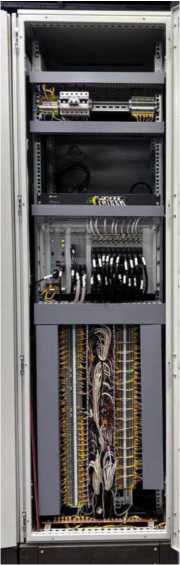

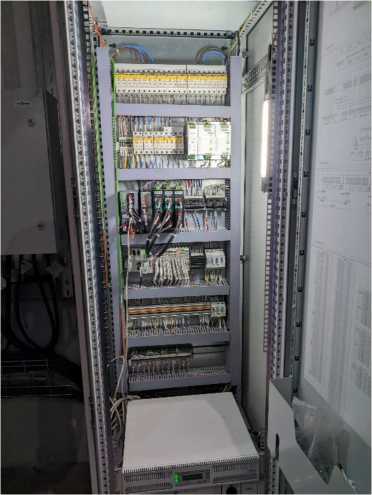

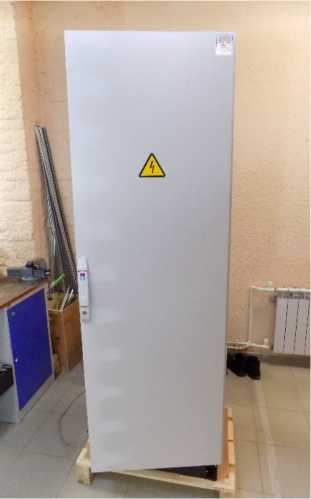

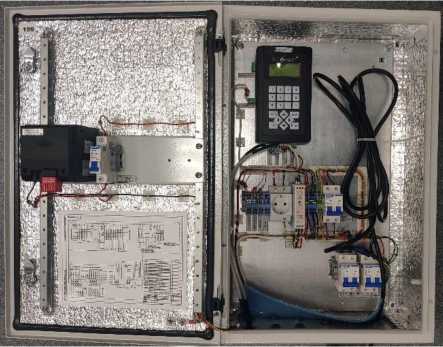

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

05/23

Наименование АИИС КУЭ

■шв.№ АИИС КУЭ

система автоматизированная информационно-измерительная

■ коммерческого учета электроэнергии ПАО I АНК «Башнефть (БНД Янаульскнй ЦЭЭ)

Место нанесения заводского номера

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значения
1	2

^Идентификационное наименование ПО	CalcClients.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	e55712d0b1b219065d63da949114dae4
2.Идентификационное наименование ПО	CalcLeakage.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	b1959ff70be1eb17c83f7b0f6d4a132f

Продолжение таблицы 1

1	2
3.Идентификационное наименование ПО	CalcLosses.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	d79874d10fc2b156a0fdc27e 1ca480ac
4.Идентификационное наименование ПО	Metrology.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	52e28d7b608799bb3ccea41b548d2c83
5.Идентификационное наименование ПО	ParseBin.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	6f557f885b737261328cd77805bd1ba7
6.Идентификационное наименование ПО	ParseIEC.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	48e73a9283d1e66494521f63d00b0d9f
7.Идентификационное наименование ПО	ParseModbus.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	c391d64271acf4055bb2a4d3fe1f8f48
8.Идентификационное наименование ПО	ParsePiramida.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	ecf532935ca1a3fd3215049af1fd979f
9.Идентификационное наименование ПО	SynchroNSI.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	530d9b0126f7cdc23 ecd814c4eb7ca09
^.Идентификационное наименование ПО	VerifyTime.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	1ea5429b261fb0e2884f5b356a1d1e75
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
Номер ИК	Наименование измерительного канала	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВКЭ	ИВК
1	2	3	4	5	6	7
1	ПС 35 кВ Петровка, КРУН-6кВ, 1 с.ш. 6 кВ, яч. 1, ВЛ-6 кВ ф. 1	ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/V3 / Ю0/\3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
2	ПС 110 кВ Кайпан, 1 СШ 35 кВ, яч. 1, ВЛ 35 кВ Кайпан - Маматеево	ТФН-35М 200/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000/^3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0. Рег.№ 36697-08	-
3	ПС 110 кВ Кучаш, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№28822-05
4	ПС 110 кВ Кучаш, ОРУ-110 кВ, ввод 110 кВ Т-2	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
5	ПС 110 кВ Кучаш, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, КЛ-6 кВ ф. 6402	ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21

	ПС 110 кВ Кучаш, КРУН-
6	6 кВ, 1 с.ш. 6 кВ, яч. 6, КЛ-6 кВ ф. 6406

ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

Продолжение таблицы 2

1	2	3	4	5	6	7
7	ПС 110 кВ Кучаш, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 12, КЛ-6 кВ ф. 6412	ТЛМ-10 100/5 КТ 0,5S Рег.№ 2473-05	НАМИ-10 6000/100 КТ 0,2 Рег.№ 11094-87	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
8	ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14	ТОЛ-СВЭЛ 100/5 КТ 0,5S Рег.№ 70106-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05
9	ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 16	ТОЛ-СВЭЛ 150/5 КТ 0,5S Рег.№ 70106-17		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
10	ПС 35 кВ Кузбаево, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф. 15	ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
11	ПС 35 кВ Актуган, КРУН-6кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6 кВ ф. 14	IMZ 100/5 КТ 0,5 Рег.№ 16048-97	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-
12	ПС 110 кВ Султанаево, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / Ю0/\3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05
13	ПС 110 кВ Султанаево, ОРУ-110 кВ, ввод 110 кВ Т-2	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/V3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05

ПС 110 кВ

Султанаево, 2

СШ 35 кВ, ВЛ 35 кВ Султанаево -

Киебак

ТФН-35М

150/5

КТ 0,5

Рег.№ 3690-73

ТФЗМ-35А-У1

150/5

КТ 0,5

Рег.№ 3690-73

ЗНОМ-35-65

35000/V3 / 100/\3

КТ 0,5

Рег.№ 912-70

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег..№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ Султанаево, 1 СШ 35 кВ,

ВЛ 35 кВ Султанаево -Надеждино

ТФ3М35А-ХЛ1 100/5 КТ 0,5 Рег.№ 8555-81

ЗНОМ-35-65

35000/V3 / 100/\3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ Султанаево,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 3,

ВЛ-6 кВ ф.

12703

ТЛМ-10

200/5

КТ 0,5

Рег.№ 2473-69

НТМИ-6-66

6000/100 КТ 0,5 Рег.№ 2611-70

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 35 кВ Надеждино, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2,

ВЛ-6 кВ ф. 2

ТОЛ 10

50/5

КТ 0,5

Рег.№ 7069-79

ЗНОЛ.06

6C)C)0/\3 / 100/\3

КТ 0,5

Рег.№ 3344-72

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег..№28822-05

ПС 35 кВ Надеждино, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3

ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Вояды, ОРУ-110 кВ, ввод

110 кВ Т-1

ТФЗМ 110Б-1У

300/5

КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/V3 / 100/\3

КТ 0,5

Рег.№ 87604-22

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег..№28822-05

ПС 110 кВ

Вояды, ОРУ-110 кВ, ввод

110 кВ Т-2

ТФЗМ 110Б-1У

300/5

КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/V3 / 100/\3

КТ 0,5

Рег.№ 87604-22

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Вояды, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 2, ВЛ-6 кВ ф.5302

ТЛК10-5 200/5 КТ 0,5 Рег.№ 9143-01

НАМИТ-10-2

6000/100 КТ 0,5 Рег.№ 18178-99

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

1	2	3	4	5	6	7
22	ПС 110 кВ Вояды, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ 6 кВ ф.5314	ТЛК10-5 150/5 КТ 0,5 Рег.№ 9143-01	НАМИТ-10-2 6000/100 КТ 0,5 Рег.№ 18178-99	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
23	ПС 110 кВ Вояды, 1 СШ 35 кВ, ВЛ 35 кВ Вояды - Янаул 1 ц.	ТОЛ-35 300/5 КТ 0,5S Рег.№ 21256-07	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
24	ПС 110 кВ Вояды, 1 СШ 35 кВ, ВЛ 35 кВ Вояды -Чангакуль 1 ц.	ТВЭ-35УХЛ2 600/5 КТ 0,5 Рег.№ 13158-92	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
25	ПС 110 кВ Вояды, 2 СШ 35 кВ, ВЛ 35 кВ Вояды - Янаул 2 ц	ТВЭ-35УХЛ2 300/5 КТ 0,5 Рег.№ 13158-92	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
26	ПС 110 кВ Вояды, 2 СШ 35 кВ, ВЛ 35 кВ Вояды -Чангакуль 2 ц.	ТВЭ-35УХЛ2 600/5 КТ 0,5 Рег.№ 13158-92	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
27	ПС 110 кВ Андреевка, 2 СШ 35 кВ, ВЛ 35 кВ Андреевка - БКНС-13 1 цепь	ТФЗМ-35Б-1У1 100/5 КТ 0,5 Рег.№ 3689-73	НАМИ 35000/V3 / 100/\3 КТ 0,5 Рег.№ 60002-15	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05
28	ПС 110 кВ Андреевка, 1 СШ 35 кВ, ВЛ 35 кВ Андреевка - БКНС-13 2 цепь	ТФЗМ-35Б-1У1 150/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/V3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05

1	2	3	4	5		7
29	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 10, КЛ-6кВ Л- 4910	ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег..№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
30	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 16, КЛ-6кВ Л- 4916	ТОЛ-НТЗ-10 200/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
31	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 17, КЛ-6кВ Л- 4917	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
32	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 18, КЛ-6кВ Л- 4918	ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
33	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 19, КЛ-6кВ Л- 4919	ТПЛМ-10 300/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
34	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 20, КЛ-6кВ Л- 4920	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
35	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 21, КЛ- 6кВ Л-4921	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
36	ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 22, КЛ-6кВ Л-4922	ТПЛМ-10 200/5 КТ 0,5 Рег.№ 2363-68		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.

23, КЛ-6кВ Л-4923

ТПЛМ-10 300/5 КТ 0,5

Рег.№ 2363-68

НАЛИ-СЭЩ

6000/100

КТ 0,5

Рег.№ 51621-12

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег..№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.

24, КЛ-6кВ Л-

4924

ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.

25, КЛ-6кВ Л-4925

ТПЛ-10 400/5 КТ 0,5

Рег.№ 1276-59

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Андреевка, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.

26, КЛ-6кВ Л-

4926

ТПЛ-10

300/5

КТ 0,5

Рег.№ 1276-59

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 1 СШ

35 кВ, ВЛ 35

кВ Курдым -

СУН-43 1 ц.

ТФЗМ-35Б-1У1

100/5 КТ 0,5 Рег.№ 3689-73

ЗНОМ-35-65

35000 / 35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег..№28822-05

ПС 110 кВ Курдым, 1 СШ 35 кВ, ВЛ 35 кВ Курдым -Хамитово 1 ц.

ТФЗМ-35А-У1 50/5

КТ 0,5

Рег.№ 3690-73

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Курдым, 2 СШ 35 кВ, ВЛ 35 кВ Курдым -СУН-43 2 ц.

ТФЗМ-35Б-1У1

100/5 КТ 0,5

Рег.№ 3689-73

ЗНОМ-35-65 35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Курдым, 2 СШ 35 кВ, ВЛ 35 кВ Курдым -Хамитово 2 ц.

ТФЗМ-35А-У1 50/5

КТ 0,5

Рег.№ 3690-73

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 1 с.ш. 6 кВ, яч. 18, КЛ-6 кВ ф.

5018

ТПЛМ-10

300/5

КТ 0,5

Рег.№ 2363-68

НАМИТ-10 6000/100

КТ 0,5

Рег.№ 16687-13

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег..№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ

Курдым, 1 с.ш. 6 кВ, яч. 20, КЛ-6 кВ ф.

5020

ТПЛМ-10

300/5

КТ 0,5

Рег.№ 2363-68

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 1 с.ш. 6 кВ, яч. 22, КЛ-6 кВ ф.

5022

ТОЛ-НТЗ-10

200/5

КТ 0,5S

Рег.№ 51679-12

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 1 с.ш. 6 кВ, яч. 23, КЛ-6 кВ ф.

5023

ТПЛ-10 300/5 КТ 0,5

Рег.№ 1276-59

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 1 с.ш. 6 кВ, яч. 25, КЛ-6 кВ ф.

5025

ТПЛМ-10

200/5

КТ 0,5

Рег.№ 2363-68

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 2 с.ш. 6 кВ, яч. 5, КЛ-

6 кВ ф. 5005

ТПЛМ-10 200/5

КТ 0,5

Рег.№ 2363-68

НАМИ-10

6000/100

КТ 0,2

Рег.№ 11094-87

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 2 с.ш. 6 кВ, яч. 9, КЛ-

6 кВ ф. 5009

ТПЛМ-10 150/5

КТ 0,5

Рег.№ 2363-68

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Курдым, 2 с.ш. 6 кВ, яч. 10, КЛ-6 кВ ф.

5010

ТПЛМ-10 300/5

КТ 0,5

Рег.№ 2363-68

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Курдым, 2 с.ш.

6 кВ, яч. 11, КЛ-6 кВ ф.

5011

ТПЛМ-10 300/5 КТ 0,5

Рег.№ 2363-68

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Курдым, 2 с.ш. 6 кВ, яч. 12, КЛ-6 кВ ф.

5012

ТПЛМ-10

200/5

КТ 0,5

Рег.№ 2363-68

НАМИ-10

6000/100

КТ 0,2

Рег.№ 11094-87

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег..№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ

Курдым, 2 с.ш. 6 кВ, яч. 14, КЛ-6 кВ ф.

5014

ТПЛ-10 200/5

КТ 0,5

Рег.№ 1276-59

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Татышлы, 1

СШ 110 кВ, ВЛ 110 кВ

Татышлы -

Кайпан 1 ц.

ТФМ-110 300/5 КТ 0,5

Рег.№ 16023-97

НКФ-110-57 У1 110000/^3/ 100/V3

КТ 0,5

Рег.№ 14205-94

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег..№28822-05

ПС 110 кВ

Татышлы, 2

СШ 110 кВ, ВЛ 110 кВ

Татышлы -

Кайпан 2 ц.

ТФМ-110

300/5

КТ 0,5

Рег.№ 16023-97

НКФ-110-57 У1

110000/^3/ 100/^3

КТ 0,5

Рег.№ 14205-94

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-12

ПС 110 кВ Игровка, 1 СШ

35 кВ, ввод 35

кВ

ТФНД-35М 150/5 КТ 0,5 Рег.№ 3689-73

ЗНОМ-35-65

35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег..№28822-05

ПС 110 кВ Игровка, 2 СШ 35 кВ, ввод 35

кВ

ТФНД-35М 200/5 КТ 0,5

Рег.№ 3689-73

ЗНОМ-35-65

35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Игровка,

КРУН-6 кВ, 1

с.ш. 6 кВ, яч.

11, ВЛ-6 кВ ф. 4811

ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-02

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф.

4813

ТЛМ-10 200/5 КТ 0,5 Рег.№ 2473-05

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Игровка, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф.4815

ТЛМ-10

200/5

КТ 0,5

Рег.№ 2473-05

НАМИТ-10 6000/100

КТ 0,5

Рег.№ 16687-02

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег..№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ

Игровка, КРУН-

6 кВ, 1 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф.4817

ТЛМ-10

200/5

КТ 0,5

Рег.№ 2473-05

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Игровка, КРУН-

6 кВ, 1 с.ш. 6 кВ, яч. 21, ВЛ-6 кВ ф.4821

ТЛМ-10

200/5

КТ 0,5

Рег.№ 2473-05

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Игровка, КРУН-

6 кВ, 2 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф.4804

ТЛМ-10 300/5 КТ 0,5

Рег.№ 2473-69

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-02

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Игровка, КРУН-

6 кВ, 2 с.ш. 6 кВ, яч. 6, ВЛ-6 кВ ф.4806

ТЛМ-10

200/5

КТ 0,5

Рег.№ 2473-69

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Игровка, КРУН-6

кВ, 2 с.ш. 6 кВ, яч. 12, ВЛ-6 кВ ф.4812

ТОЛ-НТЗ-10 300/5 КТ 0,5S Рег.№ 51679-12

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Игровка, КРУН-

6 кВ, 2 с.ш. 6 кВ, яч. 14, ВЛ-6

кВ ф.4814

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-69

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ Красный Холм, РУ-35 кВ, 1 СШ 35 кВ, BЛ 35 кВ Красный Холм -

КНС-7 1 ц

ТВ

150/5

КТ 0,5S

Рег.№ 64181-16

ЗНОМ-35-65

35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег..№28822-05

ПС 110 кВ Красный Холм, РУ-35 кВ, 2 СШ 35 кВ, BЛ 35 кВ Красный Холм -

КНС-7 2 ц.

ТВ

150/5

КТ 0,5S

Рег.№ 64181-16

ЗНОМ-35-65

35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Красный Холм,

КРУН-6кВ 1 с.ш. 6 кВ, яч. 6309, ВЛ-6 кВ ф. 6309

ТВЛМ 300/5 КТ 0,5

Рег.№ 45040-10

НАМИТ

6000/100

КТ 0,5

Рег.№ 70324-18

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег..№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ

Красный Холм,

КРУН-6кВ 1 с.ш. 6 кВ, яч. 6310, ВЛ-6 кВ

ф. 6310

ТВЛМ 300/5 КТ 0,5

Рег.№ 45040-10

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Красный Холм,

КРУН-6кВ 1

с.ш. 6 кВ, яч. 6311, ВЛ-6 кВ

ф. 6311

ТВЛМ 300/5 КТ 0,5

Рег.№ 45040-10

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Красный Холм,

КРУН-6кВ 1

с.ш. 6 кВ, яч. 6313, ВЛ-6 кВ ф. 6313

ТВЛМ 300/5 КТ 0,5

Рег.№ 45040-10

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Красный Холм,

КРУН-6кВ 2

с.ш. 6 кВ, яч. 6308, ВЛ-6 кВ ф. 6308

ТВЛМ 200/5 КТ 0,5

Рег.№ 45040-10

НТМИ-6

6000/100

КТ 0,5

Рег.№ 380-49

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Красный Холм,

КРУН-6кВ 2

с.ш. 6 кВ, яч. 6305, ВЛ-6 кВ

ф. 6305

ТВЛМ 300/5 КТ 0,5

Рег.№ 45040-10

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Красный Холм,

КРУН-6кВ 2

с.ш. 6 кВ, яч. 6304, ВЛ-6 кВ

ф. 6304

ТВЛМ-10 300/5 КТ 0,5

Рег.№ 1856-63

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ Тюльди, 1 СШ 35 кВ, ВЛ 35 кВ Тюльди -СУН-16 1 ц.

ТВ

200/5

КТ 0,5S

Рег.№ 46101-10

ЗНОМ-35-65

35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ Тюльди, 2 СШ 35 кВ, BЛ 35 кВ Тюльди -СУН-16 2 ц.

ТВ

200/5

КТ 0,5S

Рег.№ 46101-10

ЗНОМ-35-65

35000/^3/100/^3

КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Тюльди, 1 с.ш. 6 кВ, яч. 3, КЛ-

6 кВ ф. 6203

ТОЛ-НТЗ

150/5

КТ 0,5S

Рег.№ 69606-17

НАМИТ-10

6000/100 КТ 0,5

Рег.№ 16687-13

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Тюльди, 1 с.ш. 6 кВ, яч. 5, КЛ-

6 кВ ф. 6205

ТПЛ-10

200/5

КТ 0,5

Рег.№ 1276-59

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Тюльди, 1 с.ш.

6 кВ, яч. 11,

КЛ-6 кВ ф. 6211

ТОЛ-НТЗ

200/5

КТ 0,5S

Рег.№ 69606-17

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Тюльди, 1 с.ш.

6 кВ, яч. 13,

КЛ-6 кВ ф. 6213

ТОЛ-НТЗ

400/5

КТ 0,5S

Рег.№ 69606-17

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Тюльди, 2 с.ш. 6 кВ, яч. 23, КЛ-6 кВ ф.

6223

ТВЛ-10

200/5

КТ 0,5

Рег.№ 1856-63

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-13

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Тюльди, 2 с.ш. 6 кВ, яч. 27, КЛ-6 кВ ф.

6227

ТОЛ-НТЗ

400/5

КТ 0,5S

Рег.№ 69606-17

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Байгузино,

КРУН-6 кВ, яч. 6, ВЛ-6 кВ ф. 6

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-69

НАМИТ-10 6000/100

КТ 0,5

Рег.№ 16687-13

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 35 кВ СУН-

7, 1 СШ, ввод 6 кВ

ТОЛ-СВЭЛ

600/5 КТ 0,5S Рег.№ 70106-17

VSK I 10b 6000/\3 / 100/\3

КТ 0,5

Рег.№ 47172-11

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

1	2	3	4	5	6	7
88	ПС 35 кВ СУН-7, 2 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	VSK I 10b 6000/\3 / 100/\3 КТ 0,5 Рег.№ 47172-11	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
89	ПС 35 кВ СУН-7, ввод 0,4 кВ, ТСН 1	ТОП 100/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
90	ПС 35 кВ СУН-7, ввод 0,4 кВ, ТСН 2	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
91	ПС 35 кВ Хмелевка, 1 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег..№28822-05
92	ПС 35 кВ Хмелевка, КРУН- 6 кВ, 1 с.ш. 6 кВ, яч. № 6, КЛ-6 кВ ф. 6	ТОЛ 10 50/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
93	ПС 35 кВ Хмелевка, ввод 0,4 кВ, ТСН 1	ТОП 100/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
94	ПС 35 кВ Хмелевка, 2 СШ, ввод 6 кВ	ТОЛ-СВЭЛ 600/5 КТ 0,5S Рег.№ 70106-17	ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
95	ПС 35 кВ Хмелевка, КРУН- 6 кВ, 2 с.ш. 6 кВ, яч. № 17, КЛ-6 кВ ф. 17	ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
96	ПС 35 кВ Хмелевка, ввод 0,4 кВ, ТСН 2	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
97	ПС 35 кВ Чангакуль, 1 СШ, Ввод 6 кВ	ТОЛ 10 600/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
98	ПС 35 кВ Чангакуль, 2 СШ, Ввод 6 кВ	ТОЛ 10 600/5 КТ 0,5 Рег.№ 7069-79	ЗНОЛ.06 6000/\3 / 100/\3 КТ 0,5 Рег.№ 3344-72	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-

1	2	3	4	5	6	7
99	ПС 35 кВ Чангакуль, ввод 0,4 кВ, ТСН 1	ТОП 50/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
100	ПС 35 кВ Чангакуль, ввод 0,4 кВ, ТСН 2	ТОП 50/5 КТ 0,5 Рег.№ 47959-11	-	ТЕ2000.05.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	-
101	ПС 35 кВ КНС-7 1 СШ, Ввод 6 кВ	IMZ 600/5 КТ 0,5 Рег.№ 16048-97	НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07	-
102	ПС 35 кВ КНС-7 2 СШ, Ввод 6 кВ	IMZ 600/5 КТ 0,5 Рег.№ 16048-97	НАМИТ 6000/100 КТ 0,5 Рег.№ 70324-18	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег.№ 36355-07	-
103	ПС 35 кВ КНС-7 ввод 0,4 кВ, ТСН 1	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
104	ПС 35 кВ КНС-7 ввод 0,4 кВ, ТСН 2	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
105	ПС 110 кВ Кубиязы, 1 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Аскино 1 ц.	ТФЗМ 35Б-1 У1 150/5 КТ 0,5S Рег.№ 26419-08	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05
106	ПС 110 кВ Кубиязы, 1 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Биаваш 1 ц.	ТФЗМ-35Б-1У1 200/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
107	ПС 110 кВ Кубиязы, 2 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Аскино 2 ц.	ТФЗМ-35А-У1 200/5 КТ 0,5 Рег.№ 3690-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
108	ПС 110 кВ Кубиязы, 2 СШ 35 кВ, ВЛ 35 кВ Кубиязы - Биаваш 2 ц.	ТФЗМ-35Б-1У1 150/5 КТ 0,5 Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

1	2	3	4	5	6	7
109	ПС 35 кВ Совхозная, ВЛ-35 кВ Кубиязы-Биаваш 2 ц.	ТФЗМ-35Б-1У1 300/5 КТ 0,5. Рег.№ 3689-73	ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-07 ЗНОМ-35-65 35000/^3/100/^3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-17	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
110	ПС 35 кВ Кунгак, РУ-6 кВ, яч. 10, ВЛ-6 кВ ф. 10	ТЛМ-10 100/5 КТ 0,5 Рег.№ 2473-69	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-
111	КТП-7017 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Курдым, ф. 5009)	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
112	КТП-2242 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС Игровка, ф. 4823)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
113	КТП-263 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ПС СУН-316, КТП-263)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
114	РУ-0,4 кВ станции сотовой связи ОАО Вымпелком, КЛ-0,4 кВ (ПС КНС- 10 ТП-2236)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
115	СКЗ-0,4 кВ ОАО Газсервис, КЛ-0,4 кВ (ПС КНС-КТП-256)	-	-	СЭБ-1ТМ.02Д.02 КТ 1 Рег.№ 39617-09	-
116	РУ-0,4 кВ станции сотовой связи, ввод 0,4 кВ (ПС КНС-7, ТП-2522 )	ТОП-0,66 75/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

1	2	3	4	5	6	7
117	КТП-106 6 кВ, ввод 0,4 кВ Т (ПС Тюльди, ф. 6201)	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 46634-11	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
118	ТП №912 6 кВ, РУ-0,4 кВ, ВЛ 0,4 кВ в сторону БС 02540 ПАО МТС (ПС Чангакуль, ТП №912)	ТОП-0,66 75/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ- 4ТМ.05МК.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
119	ВРУ-0,4 кВ БС 02-929 ПАО МТС, КЛ-0,4 кВ (ПС КНС-10, ТП-666)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ- 4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
120	ВРУ-0,4 кВ БС 02-046 ПАО МТС, КЛ-0,4 кВ (ПС Красный Холм ТП-2521)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ- 4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

Таблица 3 - Основные метрологические характеристики ИК . АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±6 (%)	Границы погрешности в рабочих условиях, ±6 (%)
1	2	3	4
1- 4, 11- 28, 31, 33- 49, 56- 66, 68, 71-77,	Активная	1,1	3,1
81, 84, 86, 92, 95, 97, 98, 101, 102, 106,	Активная	1,1	3,1
81, 84, 86, 92, 95, 97, 98, 101, 102, 106,	Реактивная	2,7	5,2
107, 108, 109, 110	Реактивная	2,7	5,2
5, 6, 50-55	Активная	1,0	3,2
5, 6, 50-55	Реактивная	2,4	5,3
7	Активная	1,0	3,0
7	Реактивная	2,4	5,2
8- 10, 3, 29, 30, 32, 38, 47, 67, 69, 70, 78-	Активная	1,1	3,2
80, 82, 83, 85, 87, 88, 91, 94, 105	Реактивная	2,7	5,3
89, 90, 93, 96, 99, 100, 103, 104- 114, 116-	Активная	0,9	3,0
120	Реактивная	2,3	5,1
115	Активная	1,1	2,3

Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с

Примечания:

1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95
3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий; при cos ф=0,8, токе ТТ, равном 1 (2) % от 1ном для ИК, в состав которых входят ТТ класса точности 0,5 S; токе ТТ, равном 5 % от 1ном для ИК, в состав которых входят ТТ класса точности 0,5 для рабочих условий, при температуре окружающего воздуха в местах расположения счетчиков от 0 до +40 °С. Для ИК, в состав которых входит счетчик прямого включения, значения силы тока рассчитываются от 1б.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	120
Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота. Гц температура окружающей среды для счетчиков, °С	от 98 до 102 от 100 до 120 0,9 50 от +21 до +25
Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном для ИК, содержащих ТТ класса точности 0,2S или 0,5S для ИК, содержащих ТТ класса точности 0,2 или 0,5 для ИК, содержащих счетчики прямого включения - коэффициент мощности cos9 (sm9) - частота, Гц температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С температура окружающей среды для УСПД, °С температура окружающей среды для сервера ИВК, СБД, СБДу,°С атмосферное давление, кПа относительная влажность, %, не более	от 90 до 110 от 1(2) до 120 от 5 до 120 от 0,05"1б до 1макс от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +70 от -40 до +40 от -10 до +50 от +10 до + 35 от 84,0 до 107,0 80
Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-08): - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег.№ 36697-12): - среднее время наработки на отказ, ч, не менее	140 000 165 000

1	2
СЭТ-4ТМ.03М (рег.№ 36697-17):
- среднее время наработки на отказ, ч, не менее	220 000
ПСЧ-4ТМ.05МК (рег.№ 46634-11):
- среднее время наработки на отказ, ч, не менее	165 000
ПСЧ-4ТМ.05М (рег.№ 36355-07)
- среднее время наработки на отказ, ч, не менее	165 000
СЭБ-1ТМ.02Д (рег.№ 39617-09)
- среднее время наработки на отказ, ч, не	140 000
ТЕ2000 (рег.№ 83048-21)
- среднее время наработки на отказ, ч, не менее	220 000
УСВ-2:
- среднее время наработки на отказ, ч, не менее	35000
УСПД:
- среднее время наработки на отказ, ч, не менее	70000
Сервер ИВК, СБД, СБДУ:
- среднее время наработки на отказ, ч, не менее	100000
Глубина хранения информации
Счетчики:
СЭТ-4ТМ.03М (рег.№ 36697-08):
- каждого массива профиля со временем интегрирования 30
минут, сут, не менее	113
СЭТ-4ТМ.03М (рег.№ 36697-12):
- каждого массива профиля со временем интегрирования 30
минут, сут, не менее	114
СЭТ-4ТМ.03М (рег.№ 36697-17):
- каждого массива профиля со временем интегрирования 30
минут, сут, не менее	114
ПСЧ-4ТМ.05МК (рег.№ 46634-11):
- каждого массива профиля со временем интегрирования 30 минут,
сут, не менее	113
ПСЧ-4ТМ.05М (рег.№ 36355-07):
- каждого массива профиля со временем интегрирования 30
минут, сут, не менее	113
СЭБ-1ТМ.02Д (рег.№ 39617-09)
- каждого массива профиля со временем интегрирования 30 минут,
сут, не менее	113
ТЕ2000 (рег.№ 83048-21)
- каждого массива профиля со временем интегрирования 30 минут,
сут, не менее	113
УСПД:
- суточные данные о тридцатиминутных приращениях
электропотребления по каждому каналу и электропотребление за месяц
по каждому каналу, сут, не менее	45
Сервер ИВК, СБД, СБДУ,:
- данные измерений и журналы событий, лет, не менее	3,5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике, УСПД Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах;
- установка пароля УСПД.

Знак утверждения типа

наносится на титульные листы формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	ТОЛ 10	14
	ТФН-35М	3
	ТФЗМ 110Б-1У	18
	ТЛМ-10	28
	ТОЛ-СВЭЛ	14
	ТФЗМ-35А-У1	7
	ТФ3М35А-ХЛ1	2
	ТЛК10-5	4
	ТОЛ-35	2
	ТВЭ-35УХЛ2	9
	ТФЗМ-35Б-1У1	14
	ТФЗМ 35Б4 У1	2
	ТОЛ-НТЗ	10
	ТОЛ-НТЗ-10	10
	ТПЛМ-10	28
	ТПЛ-10	10

1	2	3
Трансформатор тока	ТФМ-110	6
	ТФНД-35М	4
	ТВ	12
	ТВЛМ	12
	ТВЛМ-10	2
	ТВЛ-10	2
	ТОП	9
	ТОП-0,66	39
	IMZ	6
	ТШП-0,66	3
Трансформаторы напряжения	ЗНОМ-35-65	51
	ЗНОЛ.06	18
	НКФ-110	18
	НКФ-110-57 У1	6
	НАМИ-10	3
	НАМИТ-10	9
	НАМИТ-10-2	2
	НТМИ-6-66	1
	НАМИТ	3
	НАМИ	1
	НАЛИ-СЭЩ	2
	НТМИ-6	1
	VSK I 10b	6
Счетчик электрической энергии	ТЕ2000.01.00.00	21
	СЭТ-4ТМ.03М.01	79
	ТЕ2000.05.00.00	6
	ПСЧ-4ТМ.05М.04	9
	ПСЧ-4ТМ.05М	2
	ПСЧ-4ТМ.05МК.04	2
	СЭБ-1ТМ.02Д.02	1
Устройство синхронизации времени	УСВ-2	2
Контроллер сетевой индустриальный (УСПД)	СИКОН С70	13
Сервер баз данных ПАО АНК «Башнефть» «Башнефть-Уфанефтехим»	Сервер ИВК	1
Сервера баз данных	СБД	1
Сервера баз данных	СБДу	1
Документация
Формуляр	ФО 26.51/234/23	1

Сведения о методиках (методах) измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Янаульский ЦЭЭ). МВИ 26.51/234/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)

ИНН 0274051582

Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1

Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.

Е-mail: info_bn@rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «Башнефть-Добыча» (ООО «Башнефть-Добыча»)

ИНН 0277106840

Адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1

Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62

E-mail: info_bn@rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1 Телефон: +7 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

Лист № 1 Регистрационный № 91328-24 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 5000 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Резервуар оборудован цилиндрической стальной защитной стенкой.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из букв и арабских цифр, нанесен типографским способом на табличку резервуара. Табличка крепится к крышке люка резервуара.

Резервуар РВС-5000 с заводским номером Р-23р расположен на территории цеха очистных сооружений по адресу: Краснодарский край, г. Туапсе, ул. Сочинская, д.1.

Общий вид резервуара РВС-5000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВС-5000 № Р-23р

Пломбирование резервуара РВС-5000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	5000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «РН-Туапсинский

нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»)

ИНН 2365004375

Юридический адрес: 352800, Краснодарский край, г. Туапсе, ул. Сочинская, д. 1

Телефон/факс: +7 (86167) 77-7-14/ (86167) 7-75-00

Web-сайт: tnpz.rosneft.ru

E-mail: secretary@tnpz.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Туапсинский

нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»)

ИНН 2365004375

Адрес: 352800, Краснодарский край, г. Туапсе, ул. Сочинская, д. 1

Телефон/факс: +7 (86167) 77-7-14/ (86167) 7-75-00

Web-сайт: tnpz.rosneft.ru

E-mail: secretary@tnpz.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1

Всего листов 6

Регистрационный № 91329-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные AVRORA

Назначение средства измерений

Спектрометры атомно-абсорбционные AVRORA (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.

Описание средства измерений

К настоящему типу средств измерений относятся спектрометры атомно-абсорбционные AVRORA следующих модификаций: AA-1800E, AA-1800C, AA-1800H, AA-1800EL, AA-1800S, AA-1800DL, AA-1800F, которые отличаются между собой видом и количеством атомизаторов, наличием гидридной приставки и числом ламп, которые одновременно могут быть установлены в карусель. Состав спектрометра и вспомогательные модули к нему (автосамплер, насос воздушный и система охлаждения электротермического атомизатора) приведены в таблице 1.

Принцип действия спектрометров основан на измерении поглощения излучения, испускаемого лампой с полым катодом, исследуемой пробой, находящейся в атомизаторе спектрометра в виде атомного пара с последующим расчетом содержания элемента по градуировочной характеристике.

Таблица 1 - Состав спектрометра (в зависимости от модификации)

Модификация	АА- 1800E	АА-1800C	АА- 1800H	АА- 1800EL	АА-1800S	АА- 1800DL	AA- 1800F
Атомизатор: - пламенный - электротермический	+ +	+	+ +	+ +	+	+	+
Гидридная приставка	-	-	-	+	-	-	-
Автосамплер	+	-	+	+	+	-	-

Продолжение таблицы 1

Модификация	АА- 1800E	АА-1800C	АА- 1800H	АА- 1800EL	АА-1800S	АА- 1800DL	AA- 1800F
Система охлаждения электротермического атомизатора	+	-	+	+	+	-	-
Компрессор воздушный	+	+	+	+	-	+	+
Количество ламп в карусели	8	6	6	8	6	8	3

Спектрометры оснащены дейтериевой лампой в качестве корректора фона и могут поставляться в комплекте с автосамплером для автоматической подачи проб.

Управление процессом измерения и обработки выходной информации осуществляется при помощи компьютера, на котором установлено программное обеспечение AA-1800E analysis software.

Нанесение знака поверки на спектрометр и его пломбирование не предусмотрено.

Обозначение типа спектрометров, обозначение модификации, серийный номер в формате цифрового обозначения, наносятся на информационную табличку (шильд), расположенную на задней панели, методом печати при её изготовлении.

Общий вид спектрометров приведен на рисунке 1. Вид шильда приведен на рисунке 2.

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных AVRORA

Обозначение типа

Модификация

Место нанесения знака утверждения

типа

Рисунок 2 - Вид информационной таблички (шильда) с обозначением типа спектрометра, модификации и серийным номером

Программное обеспечение

Спектрометры оснащены встроенным программным обеспечением и автономным программным обеспечением (далее - ПО) AA-1800E analysis software. Идентификационные данные автономного ПО приведены в таблице 2. Идентификационные данные встроенного ПО пользователю недоступны.

Встроенное программное обеспечение реализует аппаратные функции спектрометра.

Автономное программное обеспечение выполняет следующие функции: управление работой спектрометра, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, а также сохранение данных).

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014

Влияние программного обеспечения на метрологические характеристики учтено при их нормировании.

аблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AA-1800E analysis software
Номер версии (идентификационный номер) ПО, не ниже	AA-1800XX 1.0.0.202200804
Цифровой идентификатор ПО	-
Примечание - XX в номере версии соответствует индексу, находящемуся после цифрового обозначения модификации спектрометра (E, C, H, EL, S, DL, F)

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Спектральный диапазон, нм	от 190 до 900
Характеристические концентрации (для контрольных элементов), мкг/дм³, не более:
- с пламенным атомизатором: - Cu	20
- Zn	10
- c электротермическим атомизатором: - Cd	0,1
- с гидридной приставкой: - Hg	0,5
Предел обнаружения (для контрольных элементов) мкг/дм³, не более:
- с пламенным атомизатором: - Cu	30
- Zn	15
-c электротермическим атомизатором -Cd	0,5
- с гидридной приставкой: - Hg	1,0
Относительное СКО выходного сигнала, %, не более:
-с пламенным атомизатором: - Cu	5,0
- Zn	1,0
-с электротермическим атомизатором: - Cd	10
-с гидридной приставкой: - Hg	5,0

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДхШ*В), мм, не более: - спектрометр: -модификации АА-1800Е, АА-1800Н, АА-1800С, AA-1800S, AA-1800F	990x475x410
- модификация AA-1800EL	1310x570x590
- модификация AA-1800DL	880x690x570
- автосамплер AS 8000	670x570x830
- компрессор воздушный GA-61	400x310x620
- система охлаждения электротермического атомизатора	640x460x800

Окончание таблицы 4

Наименование характеристики	Значение
Масса, кг, не более:
- спектрометр:
- модификации АА-1800Е, АА-1800Н, АА-1800С, AA-1800S, AA-1800F	100
- модификация AA-1800EL	166,5
- модификация AA-1800DL	83,5
- автосамплер AS 8000	5
- компрессор воздушный GA-61	22
- система охлаждения электротермического атомизатора	65
Потребляемая мощность, В •А, не более
- спектрометр:
- модификации АА-1800Е, AA-1800EL, АА-1800Н	6000
- модификации АА-1800С, AA-1800S, АА-1800DL, AA-1800F	5000
- автосамплер AS 8000	500
- компрессор воздушный GA-61	600
- система охлаждения электротермического атомизатора	1500
Средняя наработка до отказа, ч, не менее	10000
Условия эксплуатации:
- температура окружающего воздуха, °C	от +17 до +28
- относительная влажность воздуха, %, не более	75
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1

Знак утверждения типа

наносится на информационную табличку (шильд), расположенную на задней панели спектрометра, методом печати при её изготовлении и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность спектрометра
Наименование	Обозначение	Количество
Спектрометр атомно-абсорбционный AVRORA	AA-1800E, AA-1800C, AA-1800H, AA-1800EL, AA-1800S, AA-1800DL, AA-1800F	1 шт.
Комплект ЗИП	—	1 шт. (по заказу)
Руководство по эксплуатации	-	1 экз.
Автосамплер	AS 8000	1 шт.¹⁾
Компрессор воздушный	GA-61	1 шт²⁾
Система охлаждения электротермического атомизатора	—	1 шт.³⁾
¹⁾ - для всех модификаций, кроме AA-1800DL, AA-1800F и AA-1800C; ²⁾ - для всех модификаций, кроме AA-1800S; ³⁾ - для всех модификаций, кроме AA-1800C, AA-1800DL и AA-1800F.

Сведения о методиках (методах) измерений

приведены в документе «Спектрометр атомно-абсорбционный AVRORA. Руководство по эксплуатации», глава 4, п.4.3 «Общие сведения о процедуре проведения испытания образца».

При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия «Спектрометры атомно-абсорбционные AVRORA». Macylab Instruments Inc., Китай.

Правообладатель

Macylab Instruments Inc., Китай

Адрес: 615 Lianying Road №9, Bulding 2, Chedum Town, Songjiang District, Shanghai 201611 China

Телефон: 86-15000509891

E-mail: macylab@live.com

Изготовитель

Macylab Instruments Inc., Китай

Адрес: 615 Lianying Road №9, Bulding 2, Chedum Town, Songjiang District, Shanghai 201611 China

Телефон: 86-15000509891

E-mail: macylab@live.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 E-mail: info@vniim.ru.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1 Регистрационный № 91330-24 Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Арланском (СБД), Уфимском (СБДУ) цехах по эксплуатации электрооборудования, устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;

Результаты измерений электроэнергии передаются в целых числах кВ'Рч и соотнесены с единым календарным временем.

Журналы событий счетчиков, УСПД, сервер ИВК, СБД, СБДУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 03/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера

представлен на рисунке

Место нанесения заводского номера

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера

Программное обеспечение

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значения
^Идентификационное наименование ПО	CalcClients.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	e55712d0b1b219065d63da949114dae4
2.Идентификационное наименование ПО	CalcLeakage.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	b1959ff70be1eb17c83f7b0f6d4a132f
3.Идентификационное наименование ПО	CalcLosses.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	d79874d10fc2b156a0fdc27e 1ca480ac
4.Идентификационное наименование ПО	Metrology.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	52e28d7b608799bb3ccea41b548d2c83
5.Идентификационное наименование ПО	ParseBin.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	6f557f885b737261328cd77805bd1ba7
6.Идентификационное наименование ПО	ParseIEC.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	48e73a9283d1e66494521f63d00b0d9f
7.Идентификационное наименование ПО	ParseModbus.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	c391d64271acf4055bb2a4d3fe1f8f48
8.Идентификационное наименование ПО	ParsePiramida.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	ecf532935ca1a3fd3215049af1fd979f
9.Идентификационное наименование ПО	SynchroNSI.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	530d9b0126f7cdc23 ecd814c4eb7ca09
^.Идентификационное наименование ПО	VerifyTime.dll
Номер версии (идентификационный номер) ПО	3
Цифровой идентификатор ПО	1ea5429b261fb0e2884f5b356a1d1e75
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
Номер ИК	Наименование измерительного канала	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВКЭ	§
1	2	3	4	5	6	7
1	ПС 35 кВ Саклово, ОРУ-35 кВ, ввод 35 кВ Т-1	ТОЛ-НТЗ-35-IV 150/5 КТ 0,2S Рег.№ 62259-15	ЗНОЛ-СЭЩ-35-IV 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 47213-11	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК
2	ПС 35 кВ Саклово, ОРУ- 35 кВ, ввод 35 кВ Т-2	ТОЛ-НТЗ-35-IV 150/5 КТ 0,2S Рег.№ 62259-15	ЗНОЛ-СЭЩ-35-IV 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 47213-11	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
3	ПС 35 кВ Саклово, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 6, ВЛ-6 кВ ф. 6	ТОЛ 10 100/5 КТ 0,5 Рег.№ 7069-79	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
4	ПС 35 кВ КНС- 4, ОРУ-35 кВ, ввод 35 кВ Т-1	ТОЛ-НТЗ-35-IV 300/5 КТ 0,2S Рег.№ 62259-15	ЗНОМ-35-65 35000/\3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05
5	ПС 35 кВ КНС-4, ОРУ-35 кВ, ввод 35 кВ Т-2	ТОЛ-НТЗ-35-IV 300/5 КТ 0,2S Рег.№ 62259-15	ЗНОМ-35-65 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 912-70	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05
6	ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-1	ТГМ 150/5 КТ 0,5S Рег.№ 59982-15	НАМИ-110 УХЛ1 110000/V3 /100/^3 КТ 0,5 Рег.№ 24218-13	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег.№ 36697-12	СИКОН С70, рег.№ 28822-05
7	ПС 110 кВ Кашир, ОРУ-110 кВ, ввод 110 кВ Т-2	ТГМ 150/5 КТ 0,5S Рег.№ 59982-15	НАМИ-110 УХЛ1 110000/V3 /100/^3 КТ 0,5 Рег.№ 24218-13	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег.№ 36697-12
8	ПС 110 кВ Кашир, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 8, КЛ-6 кВ	ТОЛ-СЭЩ 200/5 КТ 0,5S Рег.№ 51623-12	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
9	ПС 110 кВ Кашир, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 14, КЛ-6 кВ	ТОЛ-СЭЩ 200/5 КТ 0,5S Рег.№ 51623-12	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12
10	ПС 110 кВ Кашир, ф. 6 КТП-1717	ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

Продолжение таблицы 2

1	2	3	4	5	6	7
11	ПС 110 кВ Кашир, ф. 6 КТП-834	ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК
12	ПС 110 кВ Кашир, ф. 6 КТП-642	ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
13	ПС 110 кВ Кашир, ф. 6 КТП-11376	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
14	ПС 35 кВ КНС-11, КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13	ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
15	ПС 35 кВ КНС-11, ф. 13, КТП-1788	ТОП 50/5 КТ 0,5 Рег.№ 47959-11	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	■
16	ПС 35 кВ КНС-11, ф. 13 КТП-6367	ТОП 100/5 КТ 0,5 Рег.№ 47959-11	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	■
17	ПС 35 кВ КНС-11, ф. 13 КТП-1787	ТОП 100/5 КТ 0,5 Рег.№ 47959-11	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
18	ПС 35 кВ КНС-11,ф. 13 КТП-2288	ТШП 200/5 КТ 0,5 Рег.№ 47957-11	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
18	ПС 110 кВ Ташкиново, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег. № 26422-04	НКФ-110 110000/^3 / 100/\3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05
19	ПС 110 кВ Ташкиново, ОРУ-110 кВ, ввод 110 кВ Т-1	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег. № 26422-04	НКФ-110 110000/^3 / 100/\3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
20	ПС 110 кВ Ташкиново, ОРУ-110 кВ, ввод 110 кВ Т-2	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/^3 / 100/\3 КТ 0,5 Рег.№ 87604-22	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21

ПС 110 кВ Ташкиново,

РУ-6 кВ, 1 с.ш.

6 кВ, яч. 2, ВЛ

6 кВ ф. 2

ТПЛМ-10

75/5

КТ 0,5

Рег.№ 2363-68

НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег.№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДу, сервер ИВК

ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 4, ВЛ

6 кВ ф. 4

ТПЛ-10

200/5

КТ 0,5

Рег.№ 1276-59

НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 8, ВЛ

6 кВ ф. 8

ТПЛМ-10

200/5

КТ 0,5

Рег.№ 2363-68

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Ташкиново, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, ВЛ

6 кВ ф. 9

ТПЛ-10

300/5

КТ 0,5

Рег.№ 1276-59

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Ташкиново, РУ-6 кВ, 2 с.ш.

6 кВ, яч. 14,

ВЛ-6 кВ ф. 14

ТПЛМ-10

200/5

КТ 0,5

Рег.№ 2363-68

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-07

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Ташкиново, РУ-6 кВ, 2 с.ш.

6 кВ, яч. 28, ВЛ-6 кВ ф. 28

ТПЛМ-10

200/5

КТ 0,5

Рег.№ 2363-68

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Ташкиново, ф.20 РВНО-8 6 кВ

ТЛК-10

75/5

КТ 0,5

Рег.№ 9143-06

ЗНОЛП

6000/100

КТ 0,5

Рег.№ 23544-07

ПСЧ-

4ТМ.05МК.00.01

КТ 0,5S/1,0

Рег.№ 50460-12

ПС 110 кВ Парковая, ОРУ-110 кВ, отпайка ВЛ 110 кВ на ПС

110 кВ Парковая 1 ц.

ТФЗМ 110Б-1У

300/5 КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/^3 / 100/\3

КТ 0,5

Рег.№ 87604-22

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег.№28822-05

ПС 110 кВ Парковая, ОРУ-110 кВ, отпайка ВЛ 110 кВ на ПС

110 кВ Парковая 2 ц

ТФЗМ 110Б-1У

300/5 КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/^3 /100/^3

КТ 0,5

Рег.№ 87604-22

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Парковая,

ОРУ-35 кВ, 1

СШ 35 кВ, ВЛ

35 кВ Парковая

- Наратово

ТФН-35М 200/5 КТ 0,5

Рег.№ 3690-73

ЗНОМ-35-65

35000 /V3 / 100/\3

КТ 0,5

Рег.№ 912-70

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег.№28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБДУ, сервер ИВК

ПС 110 кВ Парковая, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 11, ВЛ-6 кВ

ф. 11

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-69

НТМИ-6-66

6000/100 КТ 0,5

Рег.№ 2611-70

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Парковая, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ

ф. 7

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-69

НАМИ-10-95УХЛ2

6000/100

КТ 0,5

Рег.№ 20186-05

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Можары, ОРУ-110 кВ, ВЛ 110 кВ Арлан -Можары 1ц

ТФЗМ 110Б-1У

300/5

КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/^3 / 100/\3

КТ 0,5

Рег.№ 87604-22

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег.№28822-05

ПС 110 кВ Можары, ОРУ-110 кВ, ВЛ 110

кВ Арлан -Можары 2ц

ТФЗМ 110Б-1У

300/5

КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/^3 / 100/\3

КТ 0,5

Рег.№ 87604-22

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Можары, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13

ТЛМ-10

100/5

КТ 0,5

Рег.№ 2473-69

НТМИ-6-66

6000/100 КТ 0.5

Рег.№ 2611-70

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ Мирная, ОРУ-110 кВ, ввод

110 кВ Т-2

ТФЗМ 110Б-1У

300/5

КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/^3 / 100/\3

КТ 0,5

Рег.№ 87604-22

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег.№28822-05

ПС 110 кВ Мирная, ОРУ-

110 кВ, ввод

110 кВ Т-1

ТФЗМ 110Б-1У

300/5

КТ 0,5

Рег.№ 26422-04

НКФ-110

110000/^3 / 100/\3

КТ 0,5

Рег.№ 87604-22

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ Мирная, ОРУ-35 кВ, 1 СШ 35 кВ, ВЛ 35 кВ

Мирная -Уртаул 1 ц.

ТОЛ-35

150/5

КТ 0,5S

Рег.№ 21256-07

ЗНОМ-35-65

35000 /V3 / 100/\3 КТ 0,5

Рег.№ 912-70

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

1	2	3	4	5	6	7
39	ПС 110 кВ Мирная, ОРУ-35 кВ, 2 СШ 35 кВ, ВЛ 35 кВ Мирная -Уртаул 2 ц.	ТОЛ-СЭЩ 200/5 КТ 0,5 Рег.№ 59870-15	ЗНОМ-35-65 35000 /V3 / 100/\3 КТ 0,5 Рег.№ 912-70	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК
40	ПС 110 кВ Уралы, ОРУ-110 кВ, ВЛ-110 кВ отпайка от ВЛ 110 кВ Арлан -Редькино 1 ц	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/\3 КТ 0,5 Рег.№ 87604-22	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№28822-05
41	ПС 110 кВ Уралы, ОРУ-110 кВ, ВЛ-110 кВ отпайка от ВЛ 110 кВ Арлан -Редькино 2 ц.	ТФЗМ 110Б-1У 300/5 КТ 0,5 Рег.№ 26422-04	НКФ-110 110000/V3 / 100/\3 КТ 0,5 Рег.№ 87604-22	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№28822-05
42	ПС 35 кВ Чуганак, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф. 4	ТПЛ-10 200/5 КТ 0,5 Рег.№ 1276-59	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-12	СИКОН С70, рег.№28822-05
43	ПС 35 кВ Чуганак, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 16, ВЛ-6 кВ ф. 16	ТОЛ-СВЭЛ 200/5 КТ 0,5S Рег.№ 70106-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
44	ПС 35 кВ Чуганак, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 18, ВЛ-6 кВ ф. 18	ТПЛ-10с 100/5 КТ 0,5 Рег.№ 29390-10	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
45	ПС 35 кВ КНС-15, РУ-6 кВ, яч. 6, ВЛ-6 кВ ф. 6	ТОЛ-СВЭЛ 75/5 КТ 0,5S Рег.№ 70106-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	-
46	ПС 35 кВ Ашит, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3	ТЛК10 200/5 КТ 0,5 Рег.№ 9143-83	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05

1	2	3	4	5	6	7
47	ПС 35 кВ Ашит, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ ф. 5	ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21	СИКОН С70, рег.№ 28822-05	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК
48	ПС 35 кВ Ашит, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, ВЛ-6 кВ ф. 9	ТОЛ-НТЗ 200/5 КТ 0,5S Рег.№ 69606-17	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
49	ПС 35 кВ Ашит, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ ф. 13	ТВЛМ-10 200/5 КТ 0,5 Рег.№ 1856-63	НАМИТ-10 6000/100 КТ 0,5 Рег.№ 16687-07	ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
50	ПС 35 кВ Ашит, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ ф. 17	ТПФМ-10 400/5 КТ 0,5 Рег.№ 814-53		ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
51	ПС 35 кВ Ашит, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 19, ВЛ-6 кВ ф. 19	ТОЛ-НТЗ 300/5 КТ 0,5S Рег.№ 69606-17		ТЕ2000.01.00.00 КТ 0,5S/1,0 Рег.№ 83048-21
52	ПС 35 кВ Ашит, ф.11, КТП-835	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
53	ПС 35 кВ Ашит, ф.11, КТП-6911	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
54	ПС 110 кВ Арлан, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3	ТПОЛ-10 600/5 КТ 0,5 Рег.№ 1261-59	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08	СИКОН С70, рег.№ 28822-05
55	ПС 110 кВ Арлан, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ ф. 5	ТПЛ-10 400/5 КТ 0,5 Рег.№ 1276-59 ТПЛМ-10 Рег.№ 2363-68	НАЛИ-СЭЩ 6000/100 КТ 0,5 Рег.№ 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08
56	ПС 110 кВ Арлан, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ-6 кВ ф. 7	ТПОЛ-10 600/5 КТ 0,5 Рег.№ 1261-59		СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Арлан, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ ф. 15

ТПОЛ-10

600/5

КТ 0,5

Рег.№ 1261-59

НАЛИ-СЭЩ 6000/100 КТ 0,5

Рег.№ 51621-12

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК

ПС 35 кВ

Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ

6 кВ ф. 3

ТПЛ-СВЭЛ-10

400/5 КТ 0,5S

Рег.№ 44701-10

НАМИТ-10 6000/100 КТ 0,5

Рег.№ 16687-07

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ

6 кВ ф. 5

ТПЛ-СВЭЛ-10

400/5 КТ 0,5S

Рег.№ 44701-10

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, ВЛ

6 кВ ф. 7

ТПЛ-СВЭЛ-10

400/5 КТ 0,5S

Рег.№ 44701-10

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, ВЛ

6 кВ ф. 9

ТЛМ-10

400/5

КТ 0,5

Рег.№ 2473-69

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 35 кВ Первомайская, РУ-6 кВ, 1 с.ш.

6 кВ, яч. 13, ВЛ-6 кВ ф. 13

ТЛМ-10

400/5

КТ 0,5

Рег.№ 2473-69

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

ПС 35 кВ Первомайская,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.

17, ВЛ-6 кВ ф. 17

ТОЛ-НТЗ-10 300/5 КТ 0,5S

Рег.№ 51679-12

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-07

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 35 кВ Первомайская,

РУ-6 кВ,

2 с.ш. 6 кВ, яч. 19, ВЛ-6 кВ ф.

ТПЛ-10

300/5

КТ 0,5

Рег.№ 1276-59

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 35 кВ

Первомайская,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.

21, ВЛ-6 кВ ф. 21

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

НАМИТ-10 6000/100

КТ 0,5

Рег.№ 16687-07

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК

ПС 35 кВ Первомайская,

РУ-6 кВ,

2 с.ш. 6 кВ, яч.

21, ВЛ-6 кВ ф.

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 35 кВ Первомайская,

РУ-6 кВ,

2 с.ш. 6 кВ, яч. 23, ВЛ-6 кВ ф.

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

ПС 110 кВ

Уразаево, РУ-6

кВ, 2 с.ш. 6 кВ, яч. 20, ВЛ-6 кВ

ф. 20

ТПЛ-10 300/5 КТ 0,5 Рег.№ 1276-59

- НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-13

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

Н С70, 822-05

ПС 110 кВ

Уразаево, РУ-6

кВ, 2 с.ш. 6 кВ, яч. 22, ВЛ-6 кВ

ф. 22

ТПЛ-10с 300/5 КТ 0,2 Рег.№ 29390-10

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0

Рег.№ 36697-08

О CI

О <5

ПС 110 кВ Михайловка,

РУ-6 кВ, 1 с.ш.

6 кВ, яч. 23,ВЛ-6 кВ ф.

ТЛ10-1

200/5

КТ 0,5

Рег.№ 4346-74

НАМИТ-10 6000/100

КТ 0,5

Рег.№ 16687-07

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Зав.№ 0802121665 Рег.№ 36697-08

ПС 110 кВ Калегино,

КРУН-6 кВ, яч.

7, ВЛ-6 кВ ф. 7

ТВЛМ

400/5

Рег.№ 45040-10

НАМИТ-10 6000/100

КТ 0,2

Рег.№ 16687-13

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег.№ 28822-05

ПС 110 кВ Калегино,

КРУН-6 кВ, яч.

11, ВЛ-6 кВ ф.

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-69

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

ПС 110 кВ

Калегино,

КРУН-6 кВ, яч. 17, ВЛ-6 кВ ф.

ТОЛ 10

150/5

КТ 0,5

Рег.№ 7069-02

НАМИТ-10

Ктн =6000/100 КТ 0,2

Рег.№ 16687-13

ТЕ2000.01.00.00

КТ 0,5S/1,0

Рег.№ 83048-21

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК

ПС 110 кВ

Шушнур, КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 3,

ВЛ-6 кВ ф. 3

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-00

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-97

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1

с.ш. 6 кВ, яч. 5,

ВЛ-6 кВ ф. 5

ТЛК10

200/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1

с.ш. 6 кВ, яч. 7,

ВЛ-6 кВ ф. 7

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-00

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 13,

ВЛ-6 кВ ф. 13

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-00

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 17,

ВЛ-6 кВ ф. 17

ТЛК10

200/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 19,

ВЛ-6 кВ ф. 19

ТЛМ-10

200/5

КТ 0,5

Рег.№ 2473-00

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 21,

ВЛ-6 кВ ф. 21

ТЛК10

200/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 1 с.ш. 6 кВ, яч. 23,

ВЛ-6 кВ ф. 23

ТЛК10

200/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 14,

ВЛ-6 кВ ф. 14

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-00

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-97

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 16,

ВЛ-6 кВ ф. 16

ТЛК10

300/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 18,

ВЛ-6 кВ ф. 18

ТЛК10

200/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 20,

ВЛ-6 кВ ф. 20

ТЛК10

300/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 22,

ВЛ-6 кВ ф. 22

ТЛК10

300/5

КТ 0,5

Рег.№ 9143-83

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Шушнур,

КРУН-6 кВ, 2 с.ш. 6 кВ, яч. 24,

ВЛ-6 кВ ф. 24

ТЛМ-10

300/5

КТ 0,5

Рег.№ 2473-69

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 35 кВ

Уртаул, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 1, ВЛ-6 кВ

ф. 1

ТВЛМ-10

200/5

КТ 0,5

Рег.№ 1856-63

НАМИТ-10 6000/100

КТ 0,5 Зав.№ 0680 Рег.№ 16687-02

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

ПС 35 кВ

Уртаул, ЗРУ-6

кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ

ф. 3

ТВЛМ-10

300/5

КТ 0,5

Рег.№ 1856-63

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 35 кВ

Уртаул, ЗРУ-6

кВ, 1 с.ш. 6 кВ, яч. 5, ВЛ-6 кВ

ф. 5

ТВЛМ-10

200/5

КТ 0,5

Рег.№ 1856-63

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 35 кВ

Уртаул, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч. 13, ВЛ-6 кВ

ф. 13

ТВЛМ-10 200/5 КТ 0,5

Рег.№ 1856-63

НАМИТ-10-2

6000/100

КТ 0,5

Рег.№ 18178-99

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК

ПС 35 кВ

Уртаул, ЗРУ-6

кВ, 2 с.ш. 6 кВ, яч. 15, ВЛ-6 кВ

ф. 15

ТВЛМ-10

300/5

КТ 0,5

Рег.№ 1856-63

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 35 кВ

Уртаул, ЗРУ-6

кВ, 2 с.ш. 6 кВ, яч. 17, ВЛ-6 кВ

ф. 17

ТВЛМ-10 200/5 КТ 0,5

Рег.№ 1856-63

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

КТП-7764 6 кВ,

РУ-0,4 кВ, ввод

0,4 кВ Т, отпайка от ф. 11 ПС Уртаул

ТШП 400/5 КТ 0,5 Рег.№ 47959-11

СЭТ-4ТМ.03М.09

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Раздолье, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 3, ВЛ-6 кВ ф. 3

ТЛМ-10

150/5

КТ 0,5

Рег.№ 2473-69

ЗНОЛ.06

6000/^3/100/^3

КТ 0,5

Зав.№ 4512

Зав.№ 4504

Зав.№ 4162

Рег.№ 3344-72

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

СИКОН С70, рег.№ 28822-05

ПС 110 кВ

Раздолье, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч. 4, ВЛ-6 кВ ф. 4

ТЛМ-10

200/5

КТ 0,5S

Рег.№ 2473-05

СЭТ-4ТМ.03М.01

КТ 0,5S/1,0 Рег.№ 36697-08

ПС 110 кВ

Кутерем, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.29

ТОЛ-СЭЩ

600/5

КТ 0,5S

Рег.№ 51623-12

НАМИТ-10

6000/100

КТ 0,5

Рег.№ 16687-02

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег.№ 36697-08

ПС 110 кВ

Кутерем, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.30

ТОЛ-СЭЩ

600/5

КТ 0,5S

Рег.№ 51623-12

НАМИТ-10

6000/100 КТ 0,5 Рег.№ 16687-02

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Рег.№ 36697-08

КТП-Ферма 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ф. 16 от ПС 110 кВ

Ташкиново НикОйл)

ТШП-0,66 200/5 КТ 0,5

Рег.№ 15173-06

ПСЧ-4ТМ.05М.04

КТ 0,5S/1,0 Рег.№ 36355-07

1	2	3	4	5	6	7
100	КТП-гр. Галисламов 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново)	ТОП-0,66 200/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-	УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК
101	КТП-АЗС № 1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 18 от ПС 110 кВ Ташкиново ИП Шайбаков)	ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
102	КТП-6216 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 5 от ПС 35 кВ Ашит)	ТОП-0,66 150/5 КТ 0,5 Рег.№ 57218-14	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
103	КТП-6420 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 15 от ПС 110 кВ Арлан)	ТШП 300/5 КТ 0,5 Рег.№ 47957-11	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
104	КТП-920 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону ООО фирма РОМ (ПС Первомайская ф.13)	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
105	КТП-6442 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 12 от ПС 35 кВ Саклово)	ТОП-0,66 150/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
106	КТП-6580 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 6 от ПС 35 кВ КНС-11)	ТОП-0,66 100/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

1	2	3	4	5	6	7
107	КТП-КФХ 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 6 от ПС 110 кВ Ташкиново)	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-	§ Ои о га Ои о о W и W и <м о <М 00 £ га о Ои of И и <М О 1Г> <м 00 £ О о Он of и и
108	КТП-Ветеран 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 11 от ПС 110 кВ Ташкиново)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
109	КТП-Полет 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново)	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
110	КТП-2001 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново)	ТОП-0,66 50/5 КТ 0,5 Рег.№ 15174-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
111	КТП-Восход 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 11 от ПС 110 кВ Ташкиново)	ТНШ 300/5 КТ 0,5 Рег.№ 47957-11	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
112	КТП-КНС 5 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 20 от ПС 110 кВ Ташкиново)	ТШП-0,66 200/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
113	ТП-6169 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 20 от ПС 110 кВ Ташкиново)	ТШП-0,66 400/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-
114	КТП-171Б 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ-6 кВ ф. 20 от ПС 110 кВ Ташкиново)	ТШП-0,66 400/5 КТ 0,5 Рег.№ 15173-06	-	ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07	-

115

КТП-Восточное 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 20 от ПС 110 кВ Ташкиново)

ТШП-0,66 400/5 КТ 0,5 Рег.№ 15173-06

ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07

УСВ-2, рег.№ 82570- 21; УСВ-2, рег.№ 82570- 21/ СБД, СБД у, сервер ИВК

116

КТП-6366 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т (ВЛ 6 кВ ф. 23 от ПС

110 кВ Шушнур)

ТОП

75/5 КТ 0,5 Рег.№ 47959-11

ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег.№ 36355-07

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±6 (%)	Границы погрешности в рабочих условиях, ±6 (%)
1,2,4,5	Активная	0,9	2,0
	Реактивная	2,0	3,6
3, 19- 37, 39- 42, 44, 46, 47, 49, 50,	Активная	1,1	3,1
54- 57, 61, 62, 64 68, 70, 74- 93, 95	Реактивная	2,7	5,2
6, 7, 97, 98	Активная	1,0	2,9
6, 7, 97, 98	Реактивная	2,6	4,6
8, 9, 14, 38, 43, 45, 48, 51, 58- 60, 63, 96	Активная	1,1	3,2
8, 9, 14, 38, 43, 45, 48, 51, 58- 60, 63, 96	Реактивная	2,7	5,3
69	Активная	0,9	1,9
69	Реактивная	2,0	3,5
71	Активная	0,7	1,9
71	Реактивная	1,5	3,5
72, 73	Активная	1,0	3,0
72, 73	Реактивная	2,4	5,2
10- 13, 15- 18, 52,	Активная	0,9	3,0
53, 94, 99 - 116	Реактивная	2,3	5,1
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной			5
шкалы координированного времени Российской Федерации UTC			5
	(SU), (±)	с

Продолжение таблицы 3__________________________________________________________

Примечания:

1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95
3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий; при cos ф=0,8, токе ТТ, равном 1 (2) % от 1ном для ИК, в состав которых входят ТТ класса точности 0,2 S и 0,5S; токе ТТ, равном 5 % от 1ном для ИК, в состав которых входят ТТ класса точности 0,2 и 0,5 для рабочих условий, при температуре окружающего воздуха в местах расположения счетчиков от 0 до +40 °С. Для ИК, в состав которых входит счетчик прямого включения, значения силы тока, рассчитываются от 1б.

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	116
Нормальные условия параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,9
- частота. Гц	50
температура окружающей среды для счетчиков, °С	от +21 до +25
Условия эксплуатации параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности cos9 (sm9)	от 0,5 инд. до 1 емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ, ТН. °С	от -40 до +70
температура окружающей среды для счетчиков, °С	от 0 до +40
температура окружающей среды для УСПД, °С	от -10 до +50
температура окружающей среды для сервера ИВК, СБД, СБДу °С	от +10 до + 35
атмосферное давление, кПа	от 84,0 до 107,0
относительная влажность, %, не более	80
Надежность применяемых в АИИС КУЭ компонентов Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-12):
- среднее время наработки на отказ, ч, не менее	165000
СЭТ-4ТМ.03М (рег.№ 36697-08):
- среднее время наработки на отказ, ч, не менее	140000
ПСЧ-4ТМ.05МК (рег.№ 50460-12):
- среднее время наработки на отказ, ч, не менее	165000
ПСЧ-4ТМ.05М (рег.№ 36355-07)
- среднее время наработки на отказ, ч, не менее	165000
ТЕ2000 (рег.№ 83048-21):
- среднее время наработки на отказ, ч, не менее	220000
УСВ-2:
- среднее время наработки на отказ, ч, не менее	35000
УСПД:

- среднее время наработки на отказ, ч, не менее

70000

Продолжение таблицы 4

Сервер ИВК, СБД, СБДу:

- среднее время наработки на отказ, ч, не менее

100000

Глубина хранения информации Счетчики:

СЭТ-4ТМ.03М (рег.№ 36697-12):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

СЭТ-4ТМ.03М (рег.№ 36697-08):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

ПСЧ-4ТМ.05МК (рег.№ 50460-12):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

ПСЧ-4ТМ.05М (рег.№ 36355-07):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

ТЕ2000 (рег.№ 83048-21):

- каждого массива профиля со временем интегрирования 30 минут, сут, не менее

УСПД:

- суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу , сут,не менее

Сервер ИВК, СБД, СБДу:

- данные измерений и журналы событий, лет, не менее

114

113

114

113

3,5

Надежность системных решений:

Регистрация событий:

- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике, УСПД

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- серверов.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах;
- установка пароля УСПД.

Знак утверждения типа

наносится на титульные листы формуляра на АИИС КУЭ типографским способом. Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	ТВЛМ	2
	ТВЛМ-10	14
	ТГМ	6
	ТЛ10-1	2
	ТЛК10	18
	ТЛК-10	2
	ТЛМ-10	28
	ТНШ	3
	ТОЛ 10	4
	ТОЛ-35	2
	ТОЛ-НТЗ-35-IV	10
	ТОЛ-НТЗ	4
	ТОЛ-НТЗ-10	2
	ТОЛ-СВЭЛ	7
	ТОЛ-СЭЩ	14
	ТОП	12
	ТОП-0,66	36
	ТПЛ-10	19
	ТПЛ-10с	4
	ТПЛМ-10	9
	ТПЛ-СВЭЛ-10	6
	ТПОЛ-10	6
	ТПФМ-10	2
	ТФЗМ 110Б-1У	30
	ТФН-35М	2
	ТШП	9
	ТШП-0,66	27
Трансформатор напряжения	ЗНОЛ.06	3
	ЗНОЛП	3
	ЗНОЛ-СЭЩ-35-IV	6
	ЗНОМ-35-65	15
	НАЛИ-СЭЩ	4
	НАМИ-10-95УХЛ2	1
	НАМИ-110 УХЛ1	6
	НАМИТ-10	19
	НАМИТ-10-2	1
	НКФ-110	30
	НТМИ-6-66	2
Счетчик электрической энергии	ПСЧ-4ТМ.05М.04	28
Счетчик электрической энергии	ПСЧ-4ТМ.05МК.00.01	1

	СЭТ-4ТМ.03М	4
	СЭТ-4ТМ.03М.01	55
	СЭТ-4ТМ.03М.09	1

Продолжение таблицы 5

1	2	3
	ТЕ2000.01.00.00	27
Устройство синхронизации времени	УСВ-2	2
Контроллер сетевой индустриальный (УСПД)	СИКОН С70	17
Сервер баз данных ЦОД «Б ашнефть-Уф анефтехим»	Сервер ИВК	1
Сервера баз данных	СБД	1
Сервера баз данных	СБДу	1
Документация
Формуляр	ФО 26.51/256/23	1

Сведения о методиках (методах) измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Арланский ЦЭЭ). МВИ 26.51/256/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)

ИНН 0274051582

Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1

Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62.

E-mail: info_bn@rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «Башнефть-Добыча» (ООО «Башнефть-Добыча»)

ИНН 0277106840

Адрес: 450052, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Карла Маркса, д. 30/1

Телефон: +7 (347) 261-61-61. Факс: +7 (347) 261-62-62

E-mail: info_bn@rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1

Телефон: +7 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

Лист № 1 Регистрационный № 91331-24 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы оптико-эмиссионные СТИЛ

Назначение средства измерений

Анализаторы оптико-эмиссионные СТИЛ (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание средства измерений

Принцип действия анализаторов основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.

Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав светового потока определяется химическим составом измеряемого образца.

Конструктивно анализаторы состоят из оптической системы, которая включает в себя: искровой стенд, раму, дифракционную решетку и набор СМОS-матриц.

Искровой стенд содержит в себе систему продувки аргоном для исключения окисления при обыскривании, удаления продуктов обыскривания, а также для исключения загрязнения оптического окна. Автоматическое управление потоком аргона позволяет оптимизировать его расход.

Для регистрации интенсивностей спектральных линий определяемых элементов в оптической камере установлены СМОS-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени.

Анализаторы выпускаются четырех исполнений: СТИЛ-М3, СТИЛ-М4, СТИЛ-М5, СТИЛ-М6, которые отличаются метрологическими характеристиками, внешним видом, габаритными размерами и массой:

- СТИЛ-М3 является многоблочным мобильным прибором, смонтированным на специальной тележке;
- СТИЛ-М4 и СТИЛ-М5 являются многоблочными настольными приборами, дополнительно оснащенными вакуумным насосом, масляным фильтром, фильтрами отработанного аргона, которые размещаются за пределами корпуса анализатора. Также СТИЛ-М4 и СТИЛ-М5 имеют различные параметры оптических систем (отличаются диаметры круга Роуланда);
- СТИЛ-М6 является моноблочным напольным прибором с дополнительно размещенными внутри корпуса анализатора вакуумным насосом, масляным фильтром, фильтрами отработанного аргона, системой термостабилизации.

Корпус анализаторов окрашивается в цвета, которые определяет изготовитель. Пломбирование анализаторов не предусмотрено.

Серийный номер анализаторов наносится на маркировочную табличку, закрепленную на задней стенке анализаторов в виде ламинированной этикетки методом наклеивания, имеет цифровой формат. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.

Общий вид анализаторов и места нанесения серийных номеров представлены на рисунках 1-4.

Рисунок 1 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М3 и место нанесения серийного номера

Место нанесения серийного номера

Рисунок 2 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М4 и место нанесения серийного номера

Место нанесения серийного номера

Рисунок 3 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М5 и место нанесения серийного номера

Место нанесения серийного номера

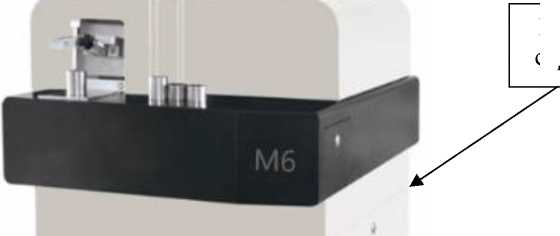

Рисунок 4 - Общий вид анализаторов СТИЛ исполнения СТИЛ-М6 и место нанесения серийного номера

Программное обеспечение

Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	ОЕС
Номер версии (идентификационный номер) программного обеспечения	не ниже 4.0.О.0
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики	Значение для исполнений
Наименование характеристики	СТИЛ-М3	СТИЛ-М4	СТИЛ-М5 СТИЛ-М6
Спектральный диапазон, нм	от 165 до 580		от 145 до 580^Х)
Диапазон измерений массовой доли элементов в образцах, %	от 0,002 до 100
Пределы допускаемой относительной погрешно-сти²⁾ результата измерений массовой доли элементов, %, в поддиапазонах: - от 0,002 до 0,1 % включ. - св. 0,1 до 10,0 % включ. - св. 10,0 до 50,0 % включ. - св. 50,0 до 100 % включ.	±30 ±15 ±10 ±4	±20 ±11 ±7 ±4	±20 ±11 ±7 ±4
Предел допускаемого относительного среднего квадратического отклонения²⁾ (СКО) результата измерений массовой доли элементов, %, в поддиапазонах: - от 0,002 до 0,1 % включ. - св. 0,1 до 10,0 % включ. - св. 10,0 до 50,0 % включ. - св. 50,0 до 100 % включ.	20,0 10,0 5,0 2,0	15,0 5,0 4,0 2,0	15,0 5,0 4,0 2,0
Чувствительность³^ усл.ед./%, не менее	80
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сиг-нала³⁾, %	6	2	2
¹⁾ Спектральный диапазон с возможностью расширения до 800 нм (по специальному заказу). ²⁾ Значения установлены при измерении массовых долей Si, Mn, Cr, Ni, Mo, Ti, Cu, Al, P, S, C, W, V, Nb, Fe, Pb, Zn, As, Sn в ГСО 8456-2003, ГСО 8876-2007, ГСО 11878-2022, ГСО 11428-2019, ГСО 2141-81. ³⁾ Значение нормировано для железа с массовой долей от 0,1 % до 0,4 %.

Таблица 3 - Основные технические характеристики

	Значение для исполнений
Наименование характеристики	СТИЛ-М3 \|СТИЛ-М4		СТИЛ-М5	СТИЛ-М6
Параметры электрического питания:
- напряжение переменного тока, В		220±20
- частота переменного тока, Гц		50/60
Потребляемая мощность, Вт, не более	750
Габаритные размеры, мм, не более:
- высота	500	310	1,0 410	1200
- ширина	320	560	2,0 690	690
- длина	190	730	880	880
Масса, кг, не более	20	40	100	235
Условия эксплуатации:
- температура окружающей среды, °С		от +10 до +40
- относительная влажность воздуха, %, не более			75

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор оптико-эмиссионный	СТИЛ	1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки		1 экз.
Паспорт		1 экз.
Насос вакуумный безмасляный*		1 шт.
Фильтр отработанного аргона с комплектом сменных картриджей*		1 шт.
Набор стандартных образцов	-	1 шт.
Система предварительной очистки аргона **	-	1 шт.
Комплект ЗИП	-	1 шт.
Персональный компьютер с предустановленным программным обеспечением	-	1 шт.
* за исключением анализатора СТИЛ исполнения СТИЛ-М3; ** по спецзаказу

Сведения о методиках (методах) измерений

приведены в главе 3 «ПОДГОТОВКА К РАБОТЕ» документов «Анализатор оптико-эмиссионный СТИЛ-М3. Руководство по эксплуатации», «Анализатор оптико-эмиссионный СТИЛ-М4. Руководство по эксплуатации», в главе 3 «РАБОТА С АНАЛИЗАТОРОМ» документов «Анализатор оптико-эмиссионный СТИЛ-М5. Руководство по эксплуатации», «Анализатор оптикоэмиссионный СТИЛ-М6. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

26.51.41.130-003-23513667-2023ТУ Анализаторы оптико-эмиссионные СТИЛ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Производственно-внедренческое предприятие «СНК» (ООО «ПВП «СНК»)

ИНН 5050103530

Адрес юридического лица: 105523, г. Москва, вн. тер. г. муниципальный округ Северное Измайлово, ш. Щелковское, д. 100, стр. 10

Изготовитель

ИНН 5050103530

Адрес места осуществления деятельности: 150120, г. Москва, ул. Сыромятническая Нижняя, д. 10, стр. 12, оф. 3.04

Испытательный центр

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1

Всего листов 4

Регистрационный № 91332-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры 5550

Назначение средства измерений

Датчики температуры 5550 (далее по тексту - датчики) предназначены для измерений температуры в статическом режиме путем помещения внутрь объема объекта измерений.

Описание средства измерений

Принцип действия датчиков основан на свойстве полупроводникового материала изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.

Конструктивно датчики состоят из первичного полупроводникового чувствительного элемента, помещенного в защитный корпус, и соединительного кабеля.

Датчики температуры 5550 выпускаются в модификациях 5550Т и 5550ТМ, отличающихся материалом и конструкцией защитного корпуса, диапазоном измерений.

Общий вид датчиков представлен на рисунках 1, 2.

Рисунок 1 - Общий вид датчиков модификации 5550Т

Рисунок 2 - Общий вид датчиков модификации 5550ТМ

Идентификация датчиков осуществляется методом визуального осмотра маркировки корпуса, нанесенной методом лазерной гравировки - в модификации 5550ТМ, наклейки - в модификации 5550Т, отображающей информацию об изготовителе и модификации датчиков.

Пломбировка от несанкционированного доступа не предусмотрена. Нанесение знака поверки на датчики не предусмотрено.

Заводской номер в числовом формате наносится методом наклеивания на маркировочную табличку, закрепленную на соединительном кабеле. Пример места нанесения заводского номера приведен на рисунке 3.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	5550Т	5550ТМ
Диапазон измерений температуры, °С	от -30 до +120	от -55 до +150
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±1
Условное обозначение номинальной статической характеристики (НСХ)	NTC 3K*
*НСХ, описываемая уравнением Стейнхарта-Харта

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	5550Т	5550ТМ
Габаритные размеры, мм, не более - длина	90	190
- диаметр	25	25
Масса (без учета соединительного кабеля),	0,31	0,41
кг, не более	0,31	0,41
Материал корпуса	Нейлон	Нержавеющая сталь

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Лист № 3 Всего листов 4 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчики температуры 5550	модификация по заказу	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Подключение и использование» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Стандарт предприятия СТП 1/23 «ACE INSTRUMENT Co., Ltd.», Южная Корея.

Правообладатель

«ACE INSTRUMENT Co., Ltd.», Южная Корея

Адрес: 54, Nongshim-ro, Gunpo-si, Gyeonggi-do, 15845, Korea

Телефон (факс): 82-31-459-8753/7 (82-31-459-8758)

Web-сайт: www.aceinstrument.com

E-mail: acens@nver.com

Изготовитель

«ACE INSTRUMENT Co., Ltd.», Южная Корея

Адрес: 54, Nongshim-ro, Gunpo-si, Gyeonggi-do, 15845, Korea

Телефон (факс): 82-31-459-8753/7 (82-31-459-8758)

Web-сайт: www.aceinstrument.com

E-mail: acens@nver.com

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») Адреса:

127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2;

140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2

Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)

Е-mail: info@tms-cs.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.

Лист № 1 Регистрационный № 91333-24 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АгроЭнерго»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АгроЭнерго» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «АгроЭнерго», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации системного времени (далее - УССВ) типа УССВ-2 и программное обеспечение (далее - ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН производится микроконтроллерами счетчиков для ИК №№ 6-10, 13-14, 17-24.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на GPRS/GSM-модем и далее по каналам связи поступает на сервер БД верхнего, второго уровня системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН для ИК №№ 1-5, 11-12, 15-16, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ.

Передача информации производится через второй уровень системы или через удаленный АРМ субъекта ОРЭМ в организации-участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде xml-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности (ОРЭМ) с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со второго уровня настоящей системы или с АРМ энергосбытовой организации по каналу связи с протоколом TCP/IP сети Internet.

Сервер БД имеет возможность принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, и передавать всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной спутниковой системы (ГЛОНАСС), получаемых от ГЛОНАСС-приемника. Пределы допускаемой абсолютной погрешности, формируемой относительно национальной шкалы времени UTC(SU) в режиме синхронизации по сигналам ГЛОНАСС ±1 мкс.

УССВ обеспечивает автоматическую коррекцию часов сервера БД. Сравнение шкалы времени сервера БД со шкалой времени УССВ осуществляется во время сеанса связи с УССВ (каждый сеанс связи, но не реже 1 раза в сутки) по протоколу МЭК 1162 (NMEA 0183). При наличии расхождения ±1 с и более сервер БД производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера БД осуществляется встроенным программным обеспечением сервера БД во время сеанса связи со счетчиками, но не реже 1 раза в сутки. При наличии расхождения ±1 си более сервер БД производит синхронизацию шкалы времени счетчиков с собственной шкалой времени сервера БД.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера БД, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ 001.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счётчик	УССВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ВЛ-10 кВ ф. 108 от ПС 35 кВ Кочубеевская, опора № 1/41а, отпайка ВЛ-10 кВ ф. 108 в сторону ЗТП-16/163 10 кВ, ПКУ-10 кВ	ТЛО-10 Кл. т. 0,5S Ктт 50/5 Рег. № 25433-11	ЗНОЛП-ЭК Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 68841-17	ТЕ3000.03 Кл. т. 0,5S/1,0 Рег. № 77036-19	СЧ ci U К, U <OJ >. * Lh о СЦ	активная реактивная	±1,2 ±2,8	±3,4 ±6,2
2	ВЛ-10 кВ ф. 163 от ПС 35 кВ КПП, опора № 22/5, отпайка ВЛ-10 кВ ф. 163 в сторону ЗТП-16/163 10 кВ, ПКУ-10 кВ	ТЛО-10 Кл. т. 0,5S Ктт 50/5 Рег. № 25433-11	ЗНОЛП-ЭК Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 68841-17	ТЕ3000.03 Кл. т. 0,5S/1,0 Рег. № 77036-19	СЧ ci U К, U <OJ >. * Lh о СЦ	активная реактивная	±1,2 ±2,8	±3,4 ±6,2

ТП-2/РП-13 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, КЛ-1

0,4 кВ

ТШП-М-0,66

Кл. т. 0,5

Ктт 1500/5

Рег. № 71205-18

СЭТ-4ТМ.03М.09

Кл. т. 0,5S/1,0

Рег. № 36697-17

УССВ-2

Рег. № 54074-21

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ТП-2/РП-13 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, КЛ-2 0,4 кВ

ТШП-М-0,66

Кл. т. 0,5

Ктт 1500/5

Рег. № 71205-18

СЭТ-4ТМ.03М.09

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ТП-116 6 кВ,

РУ-0,4 кВ, СШ

0,4 кВ, КЛ-0,4

кВ

ТШП-М-0,66

Кл. т. 0,5

Ктт 1000/5

Рег. № 71205-18

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ПС 110 кВ КПФ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 63, КЛ-6 кВ ф. 63

ТОЛ-10 УТ2

Кл. т. 0,5

Ктт 400/5

Рег. № 6009-77

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100

Рег. № 2611-70

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ПС 110 кВ КПФ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 67, КЛ-6 кВ ф. 67

ТЛМ-10

Кл. т. 0,5

Ктт 600/5

Рег. № 2473-69

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100

Рег. № 2611-70

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ПС 110 кВ КПФ, ЗРУ-6 кВ, 4 СШ 6 кВ, яч. 74, КЛ-6 кВ ф. 74

ТОЛ-10 УТ2

Кл. т. 0,5

Ктт 400/5

Рег. № 6009-77

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100

Рег. № 2611-70

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

Продолжение таблицы 2

ПС 35 кВ БХЗ,

КРУН-6 кВ, 1 СШ 6 кВ, яч. 8,

КЛ-6 кВ ф. 8

ТОЛ-СЭЩ-10

Кл. т. 0,5

Ктт 600/5 Рег. № 32139-06

НАМИ-10

Кл. т. 0,2

Ктн 6000/100

Рег. № 11094-87

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

УССВ-2

Рег. № 54074-21

активная

реактивная

±1,0

±2,5

±3,2

±5,4

ПС 35 кВ БХЗ, КРУН-6 кВ, 2 СШ 6 кВ, яч. 13,

КЛ-6 кВ ф. 13

ТОЛ-СЭЩ-10

Кл. т. 0,5

Ктт 300/5

Рег. № 32139-06

НАМИ-10

Кл. т. 0,2

Ктн 6000/100

Рег. № 11094-87

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,5

±3,2

±5,4

ЦРП-МЖК 6 кВ,

РУ-6 кВ, 1 СШ 6 кВ, яч. 2, КЛ-6 кВ ф. М-24

ТЛК

Кл. т. 0,5

Ктт 400/5

Рег. № 42683-09

ЗНОЛ.06

Кл. т. 0,5

Ктн 6000:^3/100:^3

Рег. № 3344-08

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ЦРП-МЖК 6 кВ,

РУ-6 кВ, 2 СШ 6 кВ, яч. 11, КЛ-6 кВ ф. М-6

ТЛК

Кл. т. 0,5

Ктт 300/5

Рег. № 42683-09

ЗНОЛ.06

Кл. т. 0,5

Ктн 6000:^3/100:^3

Рег. № 3344-08

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ПС 110 кВ

Трубецкая,

КРУН-10 кВ, 1 СШ 10 кВ, яч. 3,

КЛ-10 кВ Л-3

ТЛК

Кл. т. 0,5

Ктт 200/5

Рег. № 42683-09

НАМИ-10

Кл. т. 0,2

Ктн 10000/100 Рег. № 11094-87

ПСЧ-4ТМ.05МК.00

Кл. т. 0,5S/1,0

Рег. № 50460-18

активная

реактивная

±1,0

±2,5

±3,2

±5,4

ПС 110 кВ Трубецкая,

КРУН-10 кВ, 2

СШ 10 кВ, яч.

10, КЛ-10 кВ Л-

ТОЛ-СЭЩ-10

Кл. т. 0,5

Ктт 400/5 Рег. № 32139-11

НАМИ-10

Кл. т. 0,2

Ктн 10000/100 Рег. № 11094-87

ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18

УССВ-2

Рег. № 54074-21

активная

реактивная

±1,0

±2,5

±3,2

±5,4

КТП № 1198 10 кВ, РУ-0,4 кВ,

Ввод 0,4 кВ Т-1

ТТИ

Кл. т. 0,5

Ктт 600/5

Рег. № 28139-12

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

КТП № 1198а 10 кВ, РУ-0,4 кВ,

Ввод 0,4 кВ Т-1

ТТЭ

Кл. т. 0,5

Ктт 1500/5

Рег. № 67761-17

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ВЛ-10 кВ ф. 234,

оп. № 15/34А, отпайка ВЛ-10 кВ ф. 234 в сторону ТП-6/235 10 кВ,

ПКУ-10 кВ

ТЛО-10

Кл. т. 0,5

Ктт 50/5

Рег. № 25433-11

ЗНОЛП-ЭК-10

Кл. т. 0,5

Ктн 10000:^3 / 100:^3

Рег. № 47583-11

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ВЛ-10 кВ ф. 235,

оп. № 18А,

ПКУ-10 кВ

ТЛК-СТ

Кл. т. 0,5

Ктт 50/5

Рег. № 58720-14

ЗНОЛП-НТЗ

Кл. т. 0,5

Ктн 10000:^3 / 100:^3

Рег. № 69604-17

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ВЛ-10 кВ ф. 189, оп. № 37, ПКУ-10 кВ

ТЛО-10

Кл. т. 0,5

Ктт 200/5

Рег. № 25433-11

НОЛ-НТЗ

Кл. т. 0,5 Ктн 10000/100 Рег. № 69605-17

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17

УССВ-2

Рег. № 54074-21

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ПС 110 кВ Птицепром

КРУН-10 кВ, 2

СШ 10 кВ, ВЛ10 кВ ф. 192

ТВЛМ-10

Кл. т. 0,5

Ктт 200/5

Рег. № 1856-63

НТМИ-10-66У3

Кл. т. 0,5

Ктн 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,2

±5,5

ЗТП-3/194 10 кВ,

РУ-0,4 кВ, Ввод

0,4 кВ Т-1

ТТИ

Кл. т. 0,5

Ктт 600/5

Рег. № 28139-12

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ЗТП-3/194 10 кВ,

РУ-0,4 кВ, Ввод 0,4 кВ Т-2

ТТИ

Кл. т. 0,5

Ктт 600/5

Рег. № 28139-12

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ЗТП-2/194 10 кВ,

РУ-0,4 кВ, Ввод 0,4 кВ Т-1

ТТИ

Кл. т. 0,5

Ктт 400/5

Рег. № 28139-12

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

ЗТП-2/194 10 кВ,

РУ-0,4 кВ, Ввод 0,4 кВ Т-2

ТТИ

Кл. т. 0,5

Ктт 600/5

Рег. № 28139-12

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,0

±2,4

±3,1

±5,4

1	2		3	4	5	7	8	9
25	РУ-0,4 кВ МБДОУ № 2, СШ 0,4 кВ, Ввод 0,4 кВ, КЛ-0,4 кВ	-	-	ПСЧ-4ТМ.05.МК.20 Кл. т. 1,0/2,0 Рег. № 50460-18	УССВ-2 Рег. № 54074-21	активная реактивная	±1,0 ±2,0	±2,9 ±6,0
Пределы смещений шкалы времени СОЕВ А			ИИС КУЭ относительно национальной шкалы времени UTC(SU), с				±5
Примечания 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,02(0,05) -1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 25 от +5 °C до +35 °C. 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УССВ на аналогичные утвержденных типов. 6 Допускается изменение наименований ИК, без изменения объекта измерений. 7 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационную документацию . Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	25
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, ^оС	от -45 до +40
- температура окружающей среды в месте расположения
счетчиков, ^оС	от +5 до +35
- температура окружающей среды в месте расположения
сервера, ^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее:
для счетчиков СЭТ-4ТМ.03М.09, СЭТ-4ТМ.03М.01,	220000
ТЕ3000.03.
для счетчиков ПСЧ-4ТМ.05МК.00, ПСЧ-4ТМ.05МК.20	165000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УССВ:
- среднее время наработки на отказ, ч, не менее	74500
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- ИВК (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТЛО-10	9
Трансформатор тока	ТШП-М-0,66	9
Трансформатор тока	ТОЛ-10 УТ2	4

Продолжение таблицы 4

1	2	3
Трансформатор тока	ТЛМ-10	2
Трансформатор тока	ТОЛ-СЭЩ-10	6
Трансформатор тока	ТЛК	8
Трансформатор тока	ТТИ	15
Трансформатор тока	ТТЭ	3
Трансформатор тока	ТЛК-СТ	2
Трансформатор тока	ТВЛМ-10	2
Трансформатор напряжения	ЗНОЛП-ЭК	6
Трансформатор напряжения	НТМИ-6-66У3	2
Трансформатор напряжения	НАМИ-10	4
Трансформатор напряжения	ЗНОЛ.06	6
Трансформатор напряжения	ЗНОЛП-ЭК-10	3
Трансформатор напряжения	ЗНОЛП-НТЗ	3
Трансформатор напряжения	НОЛ-НТЗ	2
Трансформатор напряжения	НТМИ-10-66УЗ	1
Счётчик электрической энергии многофункциональный	ТE3000.03	2
Счётчик электрической энергии многофункциональный	СЭТ-4ТM.03M.09	9
Счётчик электрической энергии многофункциональный	СЭТ-4ТM.03M.01	11
Счётчик электрической энергии многофункциональный	ПСЧ-4ТM.05MК.00	2
Счётчик электрической энергии многофункциональный	ПСЧ-4ТM.05MК.20	1
Устройство синхронизации системного времени	УССВ-2	1
Программное обеспечение	ПО «АльфаЦЕНТР»	1
Паспорт-Формуляр	ТВА.411711.141.05.ЭД.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «АгроЭнерго», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц по аттестации методик измерений № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «АгроЭнерго» (ООО «АгроЭнерго») ИНН 2618025523

Юридический адрес: 357372, Ставропольский край, м.о. Предгорный, п. Ясная Поляна, ул. Подкумская, зд. 4

Телефон: 8 (879) 343-67-65

E-mail: info@agrenergo.ru

Изготовитель

Индивидуальный предприниматель Тихонравов Виталий Анатольевич (ИП Тихонравов Виталий Анатольевич)

ИНН 602713617396

Адрес: 121601, г. Москва, Филевский б-р, д. 39, кв. 77

Телефон: 8 (916) 771-08-53

E-mail: asdic@bk.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

Лист № 1 Регистрационный № 91334-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализатор 881-NSL

Назначение средства измерений

Газоанализатор 881-NSL (далее - газоанализатор) предназначен для автоматического непрерывного измерения объёмной доли сероводорода в газовых средах.

Описание средства измерений

Принцип действия газоанализатора основан на непрерывном фотометрическом определении сероводорода в потоке газа.

Газоанализатор представляет собой взрывозащищенный корпус, на задней стенке которого размещены блок нагрева, блок детектора и блок контроллера. Газоанализатор при помощи фланца крепится непосредственно на трубопровод, что позволяет производить отбор проб без дополнительных пробоотборных линий.

Проба газа из трубопровода через подогреваемый клапан поступает через сборник конденсата паров серы в измерительную ячейку. Пробоотборные линии в измерительной ячейке подогревают и эксплуатируют при температуре плюс 150 °С, температуру сборника конденсата поддерживают на уровне плюс 129 °С, чтобы сконденсировать находящиеся в потоке анализируемого газа пары серы.

Оптическая система газоанализатора включает в себя блок излучения на основе ксеноновой импульсной лампы, кювету со штуцерами для входа и выхода анализируемой газовой пробы, фотометрический блок, содержащий печатную плату с четырьмя кремниевыми фотодиодами для регистрации излучения длины волны.

Результат измерения выводится на дисплей на передней панели газоанализатора.

На внутренней стороне двери панели газоанализатора расположена табличка (шильд) с нанесенной методом лазерной печати информацией, содержащей сведения об изготовителе, обозначение газоанализатора и серийный номер.

Общий вид газоанализатора представлен на рисунке 1, место нанесения серийного номера - на рисунке 2, общий вид таблички (шильда) с маркировкой - на рисунке 3. Пломбирование и нанесение знака поверки на газоанализатор не предусмотрено.

Рисунок 1 - Общий вид газоанализатора 881-NSL

Рисунок 2 - Место нанесения серийного номера

Рисунок 3 - Общий вид таблички (шильда) с маркировкой

Программное обеспечение

Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для газоанализатора, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния газоанализатора с помощью управляющей панели.

Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	881
Номер версии (идентификационный номер ПО), не ниже	Version 1.00
Цифровой идентификатор ПО	956C0124EFC6A491653E16244AE3ECFD
Алгоритм вычисления цифрового идентификатора ПО	MD5 Hash

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемной доли H2S, %	от 0 до 5,0
Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений, %	±4
Пределы допускаемого изменения показаний при непрерывной работе в течение 24 ч, в долях от пределов допускаемой погрешности	±0,2
Время установления показаний T(90), c, не более	60

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 200 до 240
- частота переменного тока, Гц	50
Потребляемая мощность, Вт, не более	800
Габаритные размеры, мм, не более
- высота	1120
- ширина	1080
- глубина	330
Масса, кг, не более	115
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч	10000
Маркировка взрывозащиты	2Ex db eb mb pyb [ib Gb]IIC T3 Gc X
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -20 до +50
- относительная влажность (без конденсации), %	от 30 до 90
- атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор	881-NSL (серийный № 881A091)	1 шт.
Методика поверки	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Комплект ЗИП	-	1 компл.

Сведения о методиках (методах) измерений

приведены в документе «Газоанализатор 881-NSL. Руководство по эксплуатации», глава 1 «Общие сведения».

Нормативные документы, устанавливающие требования средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

Правообладатель

Фирма «AMETEK Process and Analytical Instruments Division», США

Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA

Телефон: +1 (412) 828-9040

Факс: +1 (412) 826-0399

Web-сайт: www.ametekpi.com

Изготовитель

Фирма «AMETEK Process and Analytical Instruments Division», США Адрес: 150 Freeport Road, Pittsburgh, PA 15238, USA

Телефон: +1 (412) 828-9040

Факс: +1 (412) 826-0399 Web-сайт: www.ametekpi.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 91335-24 Всего листов 36

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры специальные

Назначение средства измерений

Микрометры специальные (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание средства измерений

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются следующих моделей:

- МКД1 - с отсчетом по шкалам стебля и барабана, с одной или двумя сферическими измерительными поверхностями для измерения толщины стенок труб;
- МКД1Ц - с отсчетом по цифровому отсчетному устройству, с одной или двумя сферическими измерительными поверхностями для измерения толщины стенок труб;
- МКД2 - с отсчетом по шкалам стебля и барабана, с уменьшенной скобой для измерения проволоки, шариков, ступиц шестерен и баночных швов
- МКД3 - с отсчетом по шкалам стебля и барабана, с малыми измерительными поверхностями для измерения канавок и шлицов;
- МКД3Ц - с цифровым отсчетным устройством, с малыми измерительными поверхностями для измерения канавок и шлицов;
- МКД4 - с отсчетом по шкалам стебля и барабана, с лезвийными измерительными поверхностями для измерения узких канавок;
- МКД4Ц - с цифровым отсчетным устройством, с лезвийными измерительными поверхностями для измерения узких канавок;
- МКД5 - с отсчетом по шкалам стебля и барабана, с точечными измерительными поверхностями для измерения труднодоступных размеров;
- МКД5Ц - с цифровым отсчетным устройством, с точечными измерительными поверхностями для измерения труднодоступных размеров;
- МКД6 - с отсчетом по шкалам стебля и барабана, с тарельчатыми измерительными поверхностями для измерения размеров изделий из мягких материалов;
- МКД8 - с отсчетом по шкалам стебля и барабана, с глубокой скобой для измерения листовых материалов;
- МКД8Ц - с цифровым отсчетным устройством, с глубокой скобой для измерения листовых материалов;
- МКД11 - с отсчетом по шкалам стебля и барабана, с большой измерительной поверхностью пятки для измерения толщины дисковых пил;
- МКД11Ц - с цифровым отсчетным устройством, с большой измерительной поверхностью пятки для измерений толщины дисковых пил;
- МКД12 - с отсчетом по шкалам стебля и барабана, со сферической или цилиндрической измерительной поверхностью для измерения толщины стенок труб;
- МКД12Ц - с цифровым отсчетным устройством, со сферической или цилиндрической измерительной поверхностью для измерения толщины стенок труб;
- МКД17 - с отсчетом по шкалам стебля и барабана, с коническими измерительными поверхностями для измерения диаметра впадин шестерен;
- МКД17Ц - с цифровым отсчетным устройством, с коническими измерительными поверхностями для измерения диаметра впадин шестерен;
- МКД18 - с отсчетом по шкалам стебля и барабана, со сменными плоскими, сферическими, лезвийными, призматическими, шаровыми и другими измерительными поверхностями. Микрометры изготавливаются со сменной пяткой - тип А и со сменной передвижной пяткой тип В;
- МКД18Ц - с цифровым отсчетным устройством, со сменными плоскими, сферическими, лезвийными, призматическими, шаровыми и другими измерительными поверхностями. Микрометры изготавливаются со сменной пяткой - тип А и со сменной передвижной пяткой тип В;
- МКД258 - с отсчетом по шкалам стебля и барабана, предельные с установкой верхней и нижней границы поля допуска;
- МКД259 - с отсчетом по шкалам стебля и барабана, с боковыми плоскими или сферическими измерительными поверхностями;
- МКД259Ц - с цифровым отсчетным устройством, с боковыми плоскими или сферическими измерительными поверхностями;
- МКД260 - с отсчетом по шкалам стебля и барабана, со сменной неподвижной пяткой;
- МКД260Ц - с цифровым отсчетным устройством, со сменной неподвижной пяткой;
- МКД270 - с отсчетом по шкалам стебля и барабана, для измерения ширины канавок и толщины перемычек между канавками в отверстии. Изготавливаются с измерительными поверхностями диаметром 6 и 13 мм.

Микрометры представляют собой скобу, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью (две микрометрических головки для модели МКД258), а с другой - неподвижная пятка (кроме моделей МКД17, МКД17Ц, МКД18, МКД18Ц). У микрометров моделей МКД17, МКД17Ц, МКД18, МКД18Ц с одной стороны в скобе установлена сменная (передвижная) пятка, а с другой - микрометрическая головка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Микрометры модели МКД2 с диапазонами измерений от 0 до 10 мм и от 0 до 13 мм, а также моделей МКД258, МКД270 изготавливаются без устройства, обеспечивающего постоянство измерительного усилия. Для закрепления микрометрического винта имеется стопорное устройство (кроме моделей МКД2, МКД4, МКД6, МКД18, МКД259, МКД259Ц, МКД270). Микрометры моделей МКД4Ц, МКД18Ц изготавливаются как со стопорным устройством, так и без него.

На скобе или на продолжении микрометрической головки микрометров моделей МКД1Ц, МКД3Ц, МКД4Ц, МКД5Ц, МКД8Ц, МКД11Ц, МКД12Ц, МКД17Ц, МКД18Ц, МКД259Ц, МКД260Ц установлено цифровое отсчетное устройство, которое имеет различные варианты внешнего вида, отличающиеся между собой количеством кнопок управления. Так же эти микрометры могут иметь отсчет показаний по шкалам стебля и барабана.

Микрометры моделей МКД1, МКД1Ц, МКД8, МКД8Ц имеют сферические и/или плоские измерительные поверхности неподвижной пятки и микрометрической головки. Микрометры модели МКД12, МКД12Ц, МКД260 имеют цилиндрическую или бочкообразную форму неподвижной пятки.

Микрометры моделей МКД260, МКД260Ц имеют конструкцию со сменными неподвижными измерительными пятками различной формы.

Микрометры моделей МКД4, МКД4Ц оснащены невращающимися измерительными поверхностями лезвийной формы микрометрической головки и неподвижной пятки, и предназначены для измерений диаметров канавки валов, шпоночных валов и других труднодоступных мест. Измерительные поверхности могут быть изготовлены из закаленной стали или быть твердосплавными.

Микрометры модели МКД6 имеют тарельчатые измерительные поверхности и предназначены для измерений мягких материалов.

Микрометры моделей МКД259, МКД259Ц оснащены выносными измерительными губками, позволяющие измерять в труднодоступных местах.

Микрометры моделей МКД2 предназначены для измерений диаметров проволоки и шариков, толщины швов спреев и банок консервных и пивных, толщины ступицы зубчатых колес.

Микрометры моделей МКД5, МКД5Ц, МКД17, МКД17Ц имеют конические измерительные поверхности с углами 15°, 30° или 60° с заостренными или сферическими вершинами.

Микрометры моделей МКД18 комплектуются сменными вставками с плоскими, сферическими, лезвийными, призматическими, шаровыми и другими измерительными поверхностями. Позволяют решать вопросы по измерению линейных размеров деталей различной конфигурации.

Для установки в начальное положение микрометры с нижним пределом диапазона измерений 25 мм и более (кроме моделей МКД2, МКД270) имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 275 мм включительно - плоские, свыше 275 мм - сферические.

Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.

Микрометры отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), шагом микрометрического винта и общим видом.

Микрометры выпускаются в исполнении 1 или 2, отличающиеся между собой пределами допускаемой абсолютной погрешности измерений.

наносится на скобу или барабан микрометра краской или лазерной

Товарный знак маркировкой и на титульный лист паспорта микрометра типографским методом.

Заводской номер микрометра в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку краской, травлением, лазерной маркировкой или с помощью наклейки в местах, указанных на рисунке 72.

Пломбирование микрометров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид микрометров указан на рисунках 1-5, 7-16, 18-21, 23-30, 32-36, 38-45, 47-58, 60-66, 68-70.

Варианты исполнений измерительных поверхностей микрометров указаны на рисунках 6, 17, 22, 31, 37, 46, 59, 67.

71.

Варианты исполнений микрометрических головок микрометров указаны на рисунке

Рисунок 1 - Общий вид микрометров модели МКД1

Рисунок 2 - Общий вид микрометров модели МКД1Ц

Рисунок 3 - Общий вид микрометров модели МКД1Ц

Рисунок 4 - Общий вид микрометров модели МКД1Ц

Рисунок 7 - Общий вид микрометров модели МКД2

Рисунок 8 - Общий вид микрометров модели МКД2

Рисунок 9 - Общий вид микрометров модели МКД2

Рисунок 10 - Общий вид микрометров модели МКД2

Рисунок 11 - Общий вид микрометров модели МКД2

Рисунок 12 - Общий вид микрометров модели МКД3

Рисунок 13 - Общий вид микрометров модели МКД3Ц

Рисунок 14 - Общий вид микрометров модели МКД3Ц

Рисунок 15 - Общий вид микрометров модели МКД3Ц

Рисунок 16 - Общий вид микрометров модели МКД3Ц

Рисунок 17 - Варианты исполнений измерительных поверхностей микрометров моделей МКД3, МКД3Ц

Рисунок 18 - Общий вид микрометров модели МКД4

Рисунок 19 - Общий вид микрометров модели МКД4Ц

Рисунок 20 - Общий вид микрометров модели МКД4Ц

Рисунок 21 - Общий вид микрометров модели МКД4Ц

Рисунок 22 - Варианты исполнений измерительных поверхностей микрометров моделей МКД4, МКД4Ц

Рисунок 23 - Общий вид микрометров модели МКД5

Рисунок 24 - Общий вид микрометров модели МКД5

Рисунок 25 - Общий вид микрометров модели МКД5Ц

Рисунок 26 - Общий вид микрометров модели МКД5Ц

Рисунок 27 - Общий вид микрометров модели МКД5Ц

Рисунок 28 - Общий вид микрометров модели МКД5Ц

Рисунок 29 - Общий вид микрометров модели МКД5Ц

Рисунок 30 - Общий вид микрометров модели МКД5Ц

Рисунок 31 - Варианты исполнений измерительных поверхностей микрометров моделей МКД5, МКД5Ц

Рисунок 32 - Общий вид микрометров модели МКД6

Рисунок 33 - Общий вид микрометров модели МКД8

Рисунок 34 - Общий вид микрометров модели МКД8Ц

Рисунок 35 - Общий вид микрометров модели МКД8Ц

Рисунок 36 - Общий вид микрометров модели МКД8Ц

Рисунок 37 - Варианты исполнений измерительных поверхностей микрометров моделей МКД8, МКД8Ц

Рисунок 38 - Общий вид микрометров модели МКД11

Рисунок 39 - Общий вид микрометров модели МКД11Ц

Рисунок 40 - Общий вид микрометров модели МКД11Ц

Рисунок 41 - Общий вид микрометров модели МКД11Ц

Рисунок 42 - Общий вид микрометров модели МКД12

Рисунок 43 - Общий вид микрометров модели МКД12Ц

Рисунок 44 - Общий вид микрометров модели МКД12Ц

Рисунок 45 - Общий вид микрометров модели МКД12Ц

8 А	Ф1.8		8 в	г	Ф3.5 ■Е 2	27.5 С -	-г	Ф4.7 Е А з
8 А	/	1	8 в	г	Ф3.5 ■Е 2	27.5 С -	-г	Ф4.7 Е А з
		<1.47 J tt=	.2Z..C	ft		2Z1	ft	Je
D	4	Д 4	Е		J 5	F -	—1Ё	i 8

Рисунок 46 - Варианты исполнений измерительных поверхностей микрометров моделей МКД12 МКД12Ц

Рисунок 47 - Общий вид микрометров модели МКД17

Рисунок 48 - Общий вид микрометров модели МКД17Ц

Рисунок 49 - Общий вид микрометров модели МКД17Ц

Рисунок 50 - Общий вид микрометров модели МКД17Ц

Рисунок 51 - Общий вид микрометров модели МКД18 тип А

Рисунок 52 - Общий вид микрометров модели МКД18Ц тип А

Рисунок 53 - Общий вид микрометров модели МКД18Ц тип А

Рисунок 54 - Общий вид микрометров модели МКД18Ц тип А

Рисунок 55 - Общий вид микрометров модели МКД18 тип В

Рисунок 56 - Общий вид микрометров модели МКД18Ц тип В

Рисунок 57 - Общий вид микрометров модели МКД18Ц тип В

Рисунок 58 - Общий вид микрометров модели МКД18Ц тип В

Плоскими измер нтельными поверхностями

Сферическими измерительными поверхностями

Лезвийными измерительными поверхностями Тарельчатыми измерительными поверхностями

С уменьшенными из мер нтельными поверхностями

Конусными измер нтельными поверхностями

Пр нзматнческимн измерительными поверхностями

Сферические вставки

Рисунок 59 - Варианты исполнений измерительных поверхностей микрометров моделей МКД18, МКД18Ц

Рисунок 60 - Общий вид микрометров модели МКД258

Рисунок 61 - Общий вид микрометров модели МКД259

Рисунок 62 - Общий вид микрометров модели МКД259Ц

Рисунок 63 - Общий вид микрометров модели МКД260

Рисунок 64 - Общий вид микрометров модели МКД260Ц

Рисунок 65 - Общий вид микрометров модели МКД260Ц

Рисунок 66 - Общий вид микрометров модели МКД260Ц

Рисунок 67 - Варианты исполнений измерительных поверхностей микрометров моделей МКД260, МКД260Ц

Рисунок 68 - Общий вид микрометров модели МКД270

Рисунок 69 - Общий вид микрометров модели МКД270

Рисунок 70 - Общий вид микрометров модели МКД270

Рисунок 71 - Варианты исполнений барабана микрометрического винта микрометров

Место нанесения заводского номера

Рисунок 72 - Места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана

Модель	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Глубина скобы, мм	Пределы допускаемой абсолютной погрешности, мкм		Отклонение от плоскостности измерительной поверхности, мкм, не более		Отклонение от параллельности, мкм, не более
Модель	Диапазон измерений, мм	Значение отсчета по шкалам стебля и барабана, мм	Глубина скобы, мм	Исп. 1	Исп. 2	Пятки	Микрометрического винта	Отклонение от параллельности, мкм, не более
1	2	3	4	5	6	7	8	9
МКД1	от 0 до 25	0,01		±2	±4	-	0,6
	от 25 до 50	0,01		±2	±4	-	0,6
	от 50 до 75	0,01		±3	±5	-	0,6
	от 75 до 100	0,01		±3	±5	-	0,6
МКД2	от 0 до 10	0,01		±2	±4	-
	от 0 до 25	0,01		±2	±4	0,6		2
	от 25 до 50	0,01		±2	±4	0,6		2
	от 50 до 75	0,01		±3	±5	0,6		3
	от 75 до 100	0,01		±3	±5	0,6		3
	от 0 до 13	0,01		±2	±4
МКД3	от 0 до 25	0,01		±2	±4
	от 25 до 50	0,01		±2	±4
	от 50 до 75	0,01		±2	±4
	от 75 до 100	0,01		±3	±5
	от 100 до 125	0,01		±3	±5
	от 125 до 150	0,01		±3	±5
	от 150 до 175	0,01		±4	±6
МКД4	от 0 до 25	0,01		±2	±4
	от 25 до 50	0,01		±2	±4
	от 50 до 75	0,01		±3	±5

1	2	3	4	5	6	7	8	9
МКД4	от 75 до 100	0,01		±3	±5
	от 100 до 125	0,01		±3	±5
	от 125 до 150	0,01		±3	±5
	от 150 до 175	0,01		±4	±6
МКД5	от 0 до 25	0,01		±2	±4
	от 25 до 50	0,01		±2	±4
	от 50 до 75	0,01		±3	±5
	от 75 до 100	0,01		±3	±5
МКД6	от 0 до 25	0,01		±8	±10
	от 25 до 50	0,01		±8	±12
	от 50 до 75	0,01		±10	±14
	от 75 до 100	0,01		±10	±16
МКД8	от 0 до 25	0,01	50	±2	±4	0,6		3
	от 25 до 50	0,01	50	±2	±4	0,6		3
	от 0 до 25	0,01	100	±3	±5	0,6		3
	от 25 до 50	0,01	100	±3	±5	0,6		3
	от 0 до 25	0,01	150	±3	±6	0,6		3
	от 25 до 50	0,01	150	±3	±6	0,6		3
	от 0 до 25	0,01	300	±4	±7	0,6		3
	от 25 до 50	0,01	300	±4	±7	0,6		3
МКД11	от 0 до 25	0,01		±3	±5	3,0	0,6
МКД11	от 25 до 50	0,01		±3	±5	3,0	0,6
МКД12	от 0 до 25	0,01		±3	±6	-	0,6
МКД12	от 25 до 50	0,01		±3	±6	-	0,6
МКД17	от 5 до 100	0,01		±3	±5	-
	от 100 до 200	0,01		±4	±7	-
	от 200 до 300	0,01		±5	±9	-
	от 300 до 400	0,01		±6	±11	-

1	2	3	4	5	6	7	8	9
МКД17	от 400 до 500	0,01		±7	±13
	от 500 до 600	0,01		±8	±15
	от 600 до 700	0,01		±8	±16
	от 700 до 800	0,01		±9	±18
	от 800 до 900	0,01		±10	±20
МКД18	от 0 до 25	0,01		±3*	±5*	0,6		3,0
	от 25 до 50	0,01		±3*	±5*	0,6		3,0
	от 50 до 75	0,01		±4*	±6*	0,6		3,0
	от 75 до 100	0,01		±4*	±6*	0,6		3,0
	от 100 до 125	0,01		±4*	±7*	0,6		3,0
	от 125 до 150	0,01		±5*	±7*	0,6		3,0
	от 150 до 175	0,01		±5*	±8*	0,6		3,0
	от 175 до 200	0,01		±5*	±8*	0,6		3,0
МКД258	от 0 до 25	0,002		±2	±3	0,6		3,0
МКД258	от 25 до 50	0,002		±2	±3	0,6		4,0
МКД259	от 0 до 25	0,01		±3	±5	0,6		3,0
	от 25 до 50	0,01		±4	±6	0,6		3,0
	от 50 до 75	0,01		±5	±7	0,6		4,0
	от 75 до 100	0,01		±5	±8	0,6		4,0
МКД260	от 0 до 25	0,01		±3	±5	3,0	0,6	3,0
МКД260	от 25 до 50	0,01		±3	±5	3,0	0,6	3,0
МКД270	от 0 до 25	0,01		±5	±10	_-		_-
	от 25 до 50	0,01		±5	±10	_-		_-
	от 50 до 75	0,01		±5	±10	_-		_-
	от 75 до 100	0,01		±5	±10	-		-

Примечание:

* - при использовании плоских наконечников из комплекта сменных измерительных вставок

Таблица 2 - Метрологические характеристики микрометров с цифровым отсчетным устройством

Модель	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Глубина скобы, мм	Пределы допускаемой абсолютной погрешности, мкм		Отклонение от плоскостности измерительной поверхности, мкм, не более		Отклонение от параллельности, мкм, не более
Модель	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Глубина скобы, мм	Исп. 1	Исп. 2	Пятки	Микрометрического винта	Отклонение от параллельности, мкм, не более
1	2	3	4	5	6	7	8	9
МКД1Ц	от 0 до 25	0,001		±2	±4	-	0,6
	от 25 до 50	0,001		±2	±4	-	0,6
	от 50 до 75	0,001		±2	±4	-	0,6
	от 75 до 100	0,001		±3	±5	-	0,6
МКД3Ц	от 0 до 25	0,001		±2	±4
	от 25 до 50	0,001		±2	±4
	от 50 до 75	0,001		±2	±4
	от 75 до 100	0,001		±3	±5
	от 100 до 125	0,001		±3	±5
	от 125 до 150	0,001		±3	±5
	от 150 до 175	0,001		±4	±6
МКД4Ц	от 0 до 25	0,001		±2	±4
	от 25 до 50	0,001		±2	±4
	от 50 до 75	0,001		±2	±4
	от 75 до 100	0,001		±3	±5
	от 100 до 125	0,001		±3	±5
	от 125 до 150	0,001		±3	±5
	от 150 до 175	0,001		±4	±6
МКД5Ц	от 0 до 25	0,001		±2	±4
	от 25 до 50	0,001		±2	±4
	от 50 до 75	0,001		±2	±4
	от 75 до 100	0,001		±3	±5

1	2	3	4	5	6	7	8	9
МКД8Ц	от 0 до 25	0,001	50	±2	±4	0,6		3,0
	от 25 до 50	0,001		±2	±4	0,6		3,0
	от 0 до 25	0,001	100	±3	±5	0,6		3,0
	от 25 до 50	0,001		±3	±5	0,6		3,0
	от 0 до 25	0,001	150	±3	±6	0,6		3,0
	от 25 до 50	0,001		±3	±6	0,6		3,0
	от 0 до 25	0,001	300	±4	±7	1,0		3,0
	от 25 до 50	0,001		±4	±7	1,0		3,0
МКД11Ц	от 0 до 25	0,001		±2	±4	0,6
	от 25 до 50	0,001		±2	±4	0,6
МКД12Ц	от 0 до 25	0,001		±3	±4	0,6
	от 25 до 50	0,001		±3	±4	0,6
МКД17Ц	от 5 до 100	0,001		±3	±5
	от 100 до 200	0,001		±4	±7
	от 200 до 300	0,001		±5	±9
	от 300 до 400	0,001		±6	±11
	от 400 до 500	0,001		±7	±13
	от 500 до 600	0,001		±8	±15
	от 600 до 700	0,001		±8	±16
	от 700 до 800	0,001		±9	±18
	от 800 до 900	0,001		±10	±20
МКД18Ц	от 0 до 25	0,001		±2*	±4*	0,6		2,0
	от 25 до 50	0,001		±2*	±4*	0,6		2,0
	от 50 до 75	0,001		±2*	±4*	0,6		3,0
	от 75 до 100	0,001		±3*	±5*	0,6		3,0
	от 100 до 125	0,001		±3*	±5*	0,6		3,0
	от 125 до 150	0,001		±3*	±5*	0,6		3,0
	от 150 до 175	0,001		±3*	±5*	0,6		3,0
	от 175 до 200	0,001		±3*	±5*	0,6		3,0

1	2	3	4	5	6	7	8	9
МКД259Ц	от 0 до 25	0,001		±3	±5	0,6		3,0
	от 25 до 50	0,001		±4	±6	0,6		3,0
	от 50 до 75	0,001		±5	±7	0,6		4,0
	от 75 до 100	0,001		±5	±8	0,6		4,0
МКД260Ц	от 0 до 25	0,001		±2	±4	3,0	0,6	3,0
МКД260Ц	от 25 до 50	0,001		±2	±4	3,0	0,6	3,0

Примечание:

* - при использовании плоских наконечников из комплекта сменных измерительных вставок

аблица 3 - Метрологические характеристики установочных мер для микрометров

Номинальный размер установочных мер, мм	Допускаемые отклонения длины установочных мер от номинальных размеров, мкм	Отклонения от плоскопараллельности измерительных поверхностей установочных мер, мкм, не более
25, 50, 75	±1,5	0,5
100	±2,0	0,75
125, 150, 175	±2,5	1,0
225, 250	±3,5	1,5
275	±4,0	1,5
300	±4,0	-
325, 375	±4,5
425, 475	±5,0
525, 575	±5,5
625, 675, 725, 775	±6,5
825, 875	±7,5

Таблица 4 - Измерительное усилие, колебание измерительного усилия

Наименование характеристики	Значение
Измерительное усилие, Н	От 5 до 10
Колебание измерительного усилия, Н, не более	2
Примечание: - кроме модели МКД2 с диапазонами измерений от 0 до 10 мм и от 0 до 13 мм, а также
моделей МКД258, МКД270

Таблицы 5 - Габаритные размеры и масса

Модель	Диапазон измерений, мм	Габаритные размеры, мм, не более (Длина х Ширина х Высота)	Масса, кг, не более
1	2	3	4
МКД1	От 0 до 25	135х60х20	0,195
	От 25 до 50	165х75х20	0,295
	От 50 до 75	190х90х20	0,377
	От 75 до 100	220х105х20	0,495
МКД2	От 0 до 10	120х18х18	0,141
	От 0 до 25	120х18х18	0,141
	От 25 до 50	145х18х18	0,155
	От 50 до 75	170х18х18	0,175
	От 75 до 100	195х18х18	0,190
	От 0 до 13	90х14х14	0,070
МКД3	От 0 до 25	165х75х20	0,300
	От 25 до 50	190х90х20	0,390
	От 50 до 75	220х105х20	0,515
	От 75 до 100	245х120х20	0,615
	От 100 до 125	275х140х20	0,785
	От 125 до 150	300х153х20	0,955
	От 150 до 175	330х175х20	1,150
МКД4	От 0 до 25	165х75х20	0,300
	От 25 до 50	190х90х20	0,390
	От 50 до 75	220х105х20	0,515
	От 75 до 100	245х120х20	0,615
	От 100 до 125	275х140х20	0,785
	От 125 до 150	300х153х20	0,955
	От 150 до 175	330х175х20	1,150
МКД5	От 0 до 25	165х75х20	0,300
	От 25 до 50	190х90х20	0,390
	От 50 до 75	220х105х20	0,515
	От 75 до 100	245х120х20	0,615
МКД6	От 0 до 25	150х95х60	0,487
	От 25 до 50	175х110х60	0,600
	От 50 до 75	200х125х60	0,780
	От 75 до 100	225х145х60	0,955

П Продолжение таблицы 5

1	2	3	4
МКД8 с глубиной скобы 50 мм	От 0 до 25	145х93х18	0,320
МКД8 с глубиной скобы 50 мм	От 25 до 50	170х93х18	0,440
МКД8 с глубиной скобы 100 мм	От 0 до 25	155х155х18	0,530
МКД8 с глубиной скобы 100 мм	От 25 до 50	180х155х18	0,650
МКД8 с глубиной скобы 150 мм	От 0 до 25	165х200х18	0,700
МКД8 с глубиной скобы 150 мм	От 25 до 50	190х200х18	0,820
МКД8 с глубиной скобы 300 мм	От 0 до 25	215х385х28	2,090
МКД8 с глубиной скобы 300 мм	От 25 до 50	240х385х28	2,300
МКД11	От 0 до 25	155х70х18	0,280
МКД11	От 25 до 50	180х85х18	0,380
МКД12	От 0 до 25	130х60х20	0,195
МКД12	От 25 до 50	165х75х20	0,295
МКД17	От 5 до 100	255х130х22	0,560
	От 100 до 200	315х205х48	0,850
	От 200 до 300	450х300х40	1,200
	От 300 до 400	635х465х75	1,700
	От 400 до 500	735х515х75	2,000
	От 500 до 600	840х615х77	2,500
	От 600 до 700	930х670х90	6,200
	От 700 до 800	1010х730*90	7,150
	От 800 до 900	1100х780*90	7,950
МКД18	От 0 до 25	180х85х28	0,380
	От 25 до 50	210х100х28	0,500
	От 50 до 75	235х115х28	0,600
	От 75 до 100	265х130х28	0,770
	От 100 до 125	290х145х28	0,950
	От 125 до 150	315х160х28	1,170
	От 150 до 175	340х180х28	1,370
	От 175 до 200	365х200х28	1,620
МКД258	От 0 до 25	120х75х20	0,336
МКД258	От 25 до 50	145х90х20	0,380
МКД259	От 0 до 25	170х62х22	0,305
	От 25 до 50	195х62х22	0,335
	От 50 до 75	220х62х22	0,365
	От 75 до 100	245х62х22	0,390
МКД260	От 0 до 25	135х60х20	0,260
МКД260	От 25 до 50	160х60х20	0,330

П Продолжение таблицы 5

1	2	3	4
МКД270 с измерительными поверхностями 06	От 0 до 25	195х19х19	0,165
МКД270 с измерительными поверхностями 013	От 0 до 25	240х19х19	0,210
	От 25 до 50	265х19х19	0,217
	От 50 до 75	290х19х19	0,224
	От 75 до 100	315х19х19	0,230
МКД1Ц	От 0 до 25	170х60х28	0,275
	От 25 до 50	195х75х28	0,365
	От 50 до 75	225х90х28	0,450
	От 75 до 100	250х105х28	0,570
МКД3Ц	От 0 до 25	210х80х28	0,390
	От 25 до 50	235х95х28	0,465
	От 50 до 75	262х110х28	0,580
	От 75 до 100	287х125х28	0,695
	От 100 до 125	315х140х28	0,845
	От 125 до 150	345х160х28	1,100
	От 150 до 175	375х180х28	1,280
МКД4Ц	От 0 до 25	210х80х28	0,390
	От 25 до 50	235х95х28	0,465
	От 50 до 75	262х110х28	0,580
	От 75 до 100	287х125х28	0,695
	От 100 до 125	315х140х28	0,845
	От 125 до 150	345х160х28	1,100
	От 150 до 175	375х180х28	1,280
МКД5Ц	От 0 до 25	210х80х28	0,390
	От 25 до 50	235х95х28	0,465
	От 50 до 75	262х110х28	0,580
	От 75 до 100	287х125х28	0,695
МКД8Ц с глубиной скобы 50 мм	От 0 до 25	190х100х28	0,410
МКД8Ц с глубиной скобы 50 мм	От 25 до 50	215х100х28	0,530
МКД8Ц с глубиной скобы 100 мм	От 0 до 25	215х160х28	0,620
МКД8Ц с глубиной скобы 100 мм	От 25 до 50	240х160х28	0,750
МКД8Ц с глубиной скобы 150 мм	От 0 до 25	215х210х28	0,800
МКД8Ц с глубиной скобы 150 мм	От 25 до 50	240х210х28	0,900
МКД8Ц с глубиной скобы 300 мм	От 0 до 25	225х385х28	2,160
МКД8Ц с глубиной скобы 300 мм	От 25 до 50	250х385х28	2,400

П Продолжение таблицы 5

1	2	3	4
МКД11Ц	От 0 до 25	195х70х50	0,420
МКД11Ц	От 25 до 50	220х85х50	0,520
МКД12Ц	От 0 до 25	210х80х28	0,390
МКД12Ц	От 25 до 50	235х95х28	0,465
МКД17Ц	От 5 до 100	330x130x22	0,900
	От 100 до 200	385x205x48	1,040
	От 200 до 300	520x300x40	1,400
	От 300 до 400	705x465x75	1,950
	От 400 до 500	805x515x75	2,250
	От 500 до 600	910x615x77	2,750
	От 600 до 700	1000x670x90	6,400
	От 700 до 800	1080x730x90	7,250
	От 800 до 900	1170x780x90	8,050
МКД18Ц	От 0 до 25	220х85х28	0,410
	От 25 до 50	250x100x28	0,530
	От 50 до 75	275x115x28	0,630
	От 75 до 100	305x130x28	0,800
	От 100 до 125	330x145x28	0,980
	От 125 до 150	355x160x28	1,200
	От 150 до 175	380x180x28	1,400
	От 175 до 200	405x200x28	1,650
МКД259Ц	От 0 до 25	205х80х28	0,375
	От 25 до 50	230х80х28	0,405
	От 50 до 75	255х80х28	0,435
	От 75 до 100	280х80х28	0,460
МКД260Ц	От 0 до 25	180х60х28	0,365
МКД260Ц	От 25 до 50	205х60х28	0,430

Таблица 6 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +25 °С, %, не более

От +15 до +25

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Лист 35 Всего листов 36 Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Комплектность
Микрометр специальный	-	1 шт.
Элемент питания (для микрометров с цифровым отсчетным устройством)	-	1 шт.
Установочная мера для микрометров с верхним пределом диапазона измерений от 25 мм (кроме моделей МКД 2, МКД 270)	-	1 шт. или 1 компл.
Комплект сменных измерительных наконечников для микрометров модели МКД18, МКД18Ц		1 компл.
Ключ	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта микрометров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;

ТУ 3934-005-26749600-2023 «Микрометры специальные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Измерительный инструмент» (ООО «Измерительный инструмент»)

ИНН 6313554537

Юридический адрес: 443081, Самарская обл., г.о. Самара, вн. р-н Советский, г. Самара,

ул. Советской армии, д.185, оф. 16

Тел: +7 (905) 035-65-75

E-mail: sales@gctools.ru

Изготовитель

Общество с ограниченной ответственностью «Измерительный инструмент»

(ООО «Измерительный инструмент»)

ИНН 6313554537

Адрес: 443081, Самарская обл., г.о. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д. 185, оф. 16

Почтовый адрес: 443081, Самарская обл., г. Самара, ул. Советской армии, д.185А, кв. 308

Тел: +7 (905) 035-65-75

E-mail: sales@gctools.ru

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.

Лист № 1 Регистрационный № 91336-24 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная СИ-СТ1Б

Назначение средства измерений

Система измерительная СИ-СТ1Б (далее по тексту - система) предназначена для измерений параметров при проведении стендовых испытаний двигателей: избыточного давления; температуры (с термопреобразователями сопротивления); сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009; напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001; частоты переменного тока; виброскорости; напряжения постоянного тока; силы постоянного тока (с шунтами); силы постоянного тока, соответствующей значениям параметра; интервала времени; углового перемещения; массы масла; силы и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) пульта управления и контроля (ПУ) автоматизированной системы управления технологическим процессом испытаний (АСУТП-И).

Описание средства измерений

Система конструктивно состоит из шкафа измерительного оборудования (ШИО), расположенного в кабине наблюдения и управления (пультовой) испытательного стенда, комплекта измерительных преобразователей, установленных в помещениях испытательного стенда, в т.ч. в шкафу измерительных преобразователей (ШИП), и комплекта кабелей, обеспечивающего электрические соединения составных частей системы между собой. Результаты измерений индицируются на мониторе и записываются на встроенный жесткий диск компьютера из состава АРМ ПУ АСУТП-И.

Принцип действия системы основан на измерении параметров двигателя первичными измерительными преобразователями физических величин путем преобразования их в электрические сигналы, а затем преобразования электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ ПУ для дальнейшего её использования в АСУТП-И.

Функционально система состоит из измерительных каналов (ИК):

- ИК избыточного давления - 46 шт.;

- ИК температуры (с термопреобразователями сопротивления) - 17 шт.;

- ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 - 5 шт.;

- ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001 - 31 шт.;

- ИК частоты переменного тока - 12 шт.;

- ИК виброскорости - 18 шт.;

- ИК напряжения постоянного тока - 1 шт.;

- ИК силы постоянного тока (с шунтами) - 1 шт.;

- ИК силы постоянного тока, соответствующей значениям параметра - 18 шт.;

- ИК интервала времени - 6 шт.;

- ИК углового перемещения - 3 шт.;

- ИК массы масла - 1 шт.;

- ИК силы - 2 шт.

ИК избыточного давления.

Принцип действия ИК основан на зависимости выходного сигнала датчика давления от значений перемещения или деформации чувствительного элемента датчика, вызванной воздействием измеряемого давления. Сила постоянного тока, соответствующая значениям избыточного давления, измеряется посредством многоканального устройства измерительно-управляющего УИУ 2002, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 28167-09 (далее - УИУ 2002), и преобразуется по известной градуировочной характеристике в значение избыточного давления, передаваемое в цифровой форме в компьютер АРМ ПУ (далее - компьютер). От датчиков давления тензоре-зистивных APZ, имеющих цифровой интерфейс, значение избыточного давления передается непосредственно в цифровой форме в компьютер. Результаты измерений индицируются на мониторе компьютера АРМ ПУ (далее - монитор).

ИК температуры (с термопреобразователями сопротивления).

Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001.

Принцип действия ИК основан на зависимости термо-ЭДС, возникающей в термоэлектродных проводах от разности температур между «горячими» и «холодными» спаями. Напряжение постоянного тока, соответствующее значениям температуры, измеряется посредством УИУ 2002 и преобразуется (с учетом температуры «холодного» спая) по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.

ИК частоты переменного тока.

Сигналы частоты переменного тока поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту и передает значение частоты в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК виброскорости.

Принцип действия ИК основан на использовании пьезоэлектрических датчиков вибрации вибропреобразователей МВ-43, преобразующих виброскорость корпуса двигателя в электрический заряд, поступающий в блок электронный БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, с выхода которого сигнал силы постоянного тока, соответствующий виброскорости, поступает на УИУ 2002, где измеряется и преобразуется по известной градуировочной характеристике в значение виброскорости, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК напряжения постоянного тока.

Принцип действия ИК основан на измерении посредством УИУ 2002 напряжения постоянного тока до 30 В, поступающего через делитель напряжения, и преобразовании его по известной градуировочной характеристике в значение напряжения постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока (с шунтами).

Принцип действия ИК основан на измерении падения напряжения на шунте 75.ШИСВ. Напряжение постоянного тока измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение силы постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока, соответствующей значениям параметра.

Принцип действия ИК основан на известной зависимости силы постоянного тока от значений параметра. Сила постоянного тока, соответствующая значениям параметра, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение параметра, передаваемое в цифровой форме в компьютер. Результаты измерений в процентах от диапазона измерений параметра индицируются на мониторе.

ИК интервала времени.

Принцип действия ИК основан на измерении посредством УИУ 2002 интервала времени между двумя фронтами внешних дискретных сигналов. Измеренное значение интервала времени передается УИУ 2002 в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК углового перемещения.

Принцип действия ИК основан на преобразовании углового перемещения датчиком углового перемещения в сигнал силы постоянного тока, измерении посредством УИУ 2002 силы постоянного тока и ее преобразовании по известной градуировочной характеристике в значение углового перемещения, передаваемое в цифровой форме в компьютер. От датчиков углового перемещения, имеющих цифровой интерфейс, значение углового перемещения передается непосредственно в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК массы масла.

Принцип действия ИК основан на воздействии силы тяжести взвешиваемого масла на тензорезисторный весоизмерительный датчик, входящий в состав весоизмерительного устройства, вследствие чего происходит разбалансировка тензометрического моста. Выходной сигнал, пропорциональный приложенной силе тяжести, преобразуется весоизмерительным устройством по известной градуировочной характеристике в значение массы масла, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы.

Принцип действия ИК основан на воздействии силы на тензорезисторный весоизмерительный датчик, входящий в состав весоизмерительного устройства, вследствие чего происходит разбалансировка тензометрического моста. Выходной сигнал, пропорциональный приложенной силе, преобразуется весоизмерительным устройством по известной градуировочной характеристике в значение силы, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ШИО устанавливается в помещении пультовой и предназначен для размещения многоканального устройства измерительно-управляющего УИУ 2002, обеспечивающего преобразование информационных сигналов различных измерительных преобразователей в цифровую форму, блока электронного БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, а также блоков питания измерительных преобразователей и кроссового оборудования для обеспечения необходимых электрических связей.

ШИП устанавливается в помещении испытательного стенда и предназначен для размещения части датчиков давления, оборудования для подключения к датчикам давления соединительных трубок, а также кроссового оборудования для обеспечения необходимых электрических связей и передачи аналоговых электрических сигналов в ШИО.

Измерительная информация от УИУ 2002 и первичных измерительных преобразователей, имеющих цифровой интерфейс, в цифровой форме передается по стандартным интерфейсам в компьютер АРМ ПУ АСУТП-И, расположенный в пультовой стенда, для визуализации и архивирования.

Данные о первичных измерительных преобразователях утвержденного типа ИК системы приведены в таблице 1.

Таблица 1 - Данные о первичных измерительных преобразователях утвержденного типа ИК СИ-СТ1Б

Наименование ИК	Измерительный преобразователь
Наименование ИК	Тип	Регистрационный номер*
ИК избыточного давления	Датчик давления МИДА-13П	17636-17
	Датчик давления МИДА-15	50730-17
	Преобразователь измерительный давления ЗОНД-20	66467-17
	Датчик давления тензорезистивный APZ	62292-15
ИК температуры (с термопреобразователями сопротивления)	Термопреобразователь сопротивления ТП-9201	48114-11
ИК температуры (с термопреобразователями сопротивления)	Термопреобразователь сопротивления ТСП-0196	56560-14
ИК виброскорости**	Блок электронный БЭ-40-4М Вибропреобразователь МВ-43	82483-21 16985-08
ИК силы постоянного тока (с шунтами)	Шунт измерительный стационарный взаимозаменяемый 75.ШИСВ	78710-20
* Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №). ** Вместо блока электронного БЭ-40-4М (рег. № 82483-21) и вибропреобразователей МВ-43 (рег. № 16985-08) допускается использование аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М (рег. № 44044-10).

Защита от несанкционированного доступа обеспечивается закрыванием ШИО и АРМ ПУ на специализированные встроенные замки. Пломбирование ШИО и АРМ ПУ не предусмотрено.

Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.

Заводской номер системы наносится на фирменную табличку на лицевой стороне ШИО в формате «СИ-СТ1Б № 001».

Общий вид составных частей системы и таблички с заводским номером приведен на рисунках 1-12.

Рисунок 1 - Шкаф измерительного оборудования

Рисунок 2 - Шкаф измерительных преобразователей

■SI ёвё U ’ J r- 4

Мониторы

Компьютеры

Рисунок 3 - Автоматизированное рабочее место пульта управления и контроля

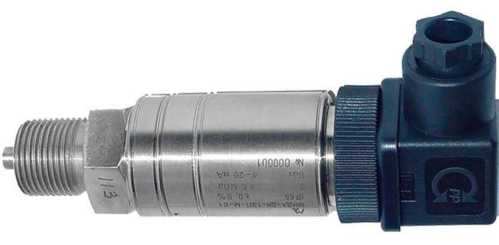

Рисунок 4 - Датчик давления МИДА-13П

Рисунок 5 - Датчик давления МИДА-15

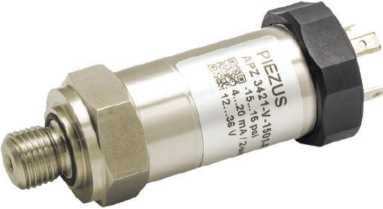

Рисунок 7 - Датчик давления тензорезистивный APZ

Рисунок 6 - Преобразователь измерительный давления ЗОНД-20

Рисунок 9 - Термопреобразователь сопротивления ТСП-0196

Рисунок 8 - Термопреобразователь сопротивления ТП-9201

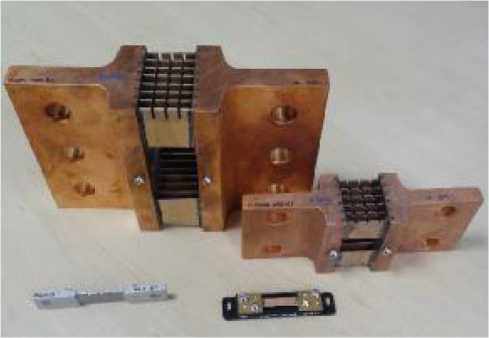

Рисунок 10 - Шунт измерительный стационарный 75.ШИСВ

Блок электронный БЭ-40-4М

Вибропреобразователь МВ-43

Рисунок 11 - Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М

Рисунок 12 - Табличка с заводским номером

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле stend1B_metr.exe.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Система измерительная СИ-СТ1Б
Идентификационное наименование ПО	stendlB metr.exe
Номер версии (идентификационный номер) ПО	1.00
Цифровой идентификатор ПО	6BC037929EA4BDF11B34626144139AC5
Алгоритм вычисления контрольной суммы исполняемого кода	MD5

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики системы нормированы с учетом ПО.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение	Кол-во ИК
ИК избыточного давления
Диапазон измерений избыточного давления, МПа (кгс/см²)	от 0 до 0,00059 (от 0 до 0,006)	2
Пределы допускаемой, приведенной к нормирующему значению (НЗ), погрешности измерений избыточного давления, %	±5 (НЗ = 0,00049 МПа (0,005 кгс/см²))	2
Диапазон измерений избыточного давления, МПа (кгс/см²)	от 0 до 0,0059 (от 0 до 0,06)	2
Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления, %	±1 (НЗ = 0,0049 МПа (0,05 кгс/см²))	2
Диапазон измерений избыточного давления, МПа (кгс/см²)	от -0,059 до 0 (от -0,6 до 0)	1
Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления, %	±0,5 (НЗ = 0,049 МПа (0,5 кгс/см²))	1
Диапазон измерений избыточного давления, МПа (кгс/см²)	от -0,078 до +0,049 (от -0,8 до +0,5)	4
Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления, %	±1 (НЗ = 0,1 МПа (1 кгс/см²))	4
Диапазон измерений избыточного давления, МПа (кгс/см²)	от 0 до 0,2 (от 0 до 2)	1
Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления, %	±1 (НЗ = 0,25 МПа (2,5 кгс/см²))	1
Диапазон измерений избыточного давления, МПа (кгс/см²)	от -0,049 до +0,27 (от -0,5 до +2,8) от 0 до 0,039 (от 0 до 0,4) от 0 до 0,049 (от 0 до 0,5) от 0 до 0,2 (от 0 до 2) от 0 до 0,25 (от 0 до 2,5) от 0 до 0,29 (от 0 до 3) от 0 до 0,39 (от 0 до 4) от 0 до 0,59 (от 0 до 6) от 0 до 0,78 (от 0 до 8) от 0 до 5,9 (от 0 до 60) от 0 до 6,9 (от 0 до 70)	1 1 1 1 9 1 11 1 2 2 4
Пределы допускаемой, приведенной к верхнему пределу диапазона измерений (ВП), погрешности измерений избыточного давления, %	±1	1 1 1 1 9 1 11 1 2 2 4
Диапазон измерений избыточного давления, МПа (кгс/см²)	от 0 до 1,2 (от 0 до 12)	2

Наименование характеристики	Значение	Кол-во ИК
Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %	±0,5
ИК температуры (с термоп	реобразователями сопротивления)
Диапазон измерений температуры, °С	от -30 до +40
Пределы допускаемой, приведенной к НЗ, погрешности измерений температуры, %	±1 (НЗ = 100 °С)	2
Диапазон измерений температуры, °С	от -30 до +50
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±1	4
Диапазон измерений температуры, °С	от -50 до +50
Пределы допускаемой, приведенной к НЗ, погрешности измерений температуры, %	±1,5 (НЗ = 100 °С)	2
Диапазон измерений температуры, °С	от 0 до +50
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,6	1
Диапазон измерений температуры, °С	от -50 до +100 от -40 до +100 от +5 до +100 от -30 до +200 от 0 до +200	1 2 1 2 1
Пределы допускаемой, приведенной к ВП, погрешности измерений температуры, %	±1,5
Диапазон измерений температуры, °С	от +50 до +200
Пределы допускаемой, приведенной к НЗ, погрешности измерений температуры, %	±1,5 (НЗ = 150 °С)	1
ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009
Диапазон измерений сопротивления постоянному току, Ом	от 88,04 до 177,04
Диапазон значений температуры, °С	от -30 до +200
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С	±0,5	5
Номинальная статическая характеристика преобразования	100П по ГОСТ 6651-2009 (Ro = 100 Ом, а = 0,00391 °C^-1)
ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА, ХК по ГОСТ Р 8.585-2001
Диапазон измерений напряжения постоянного тока, мВ	от 0 до 41,276	6
Диапазон значений температуры, °С	от 0 до +1000

Наименование характеристики	Значение	Кол-во ИК
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С	±2
Номинальная статическая характеристика преобразования	ТХА (K) по ГОСТ Р 8.585-2001
Диапазон измерений напряжения постоянного тока, мВ	от 0 до 48,838	19
Диапазон значений температуры, °С	от 0 до +1200
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С	±2
Номинальная статическая характеристика преобразования	ТХА (K) по ГОСТ Р 8.585-2001
Диапазон измерений напряжения постоянного тока, мВ	от 0 до 14,560	1
Диапазон значений температуры, °С	от 0 до +200
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С	±1,5
Номинальная статическая характеристика преобразования	ТХК (L) по ГОСТ Р 8.585-2001
Диапазон измерений напряжения постоянного тока, мВ	от 0 до 49,108	5
Диапазон значений температуры, °С	от 0 до +600
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С	±2
Номинальная статическая характеристика преобразования	ТХК (L) по ГОСТ Р 8.585-2001
ИК частоты переменного тока
Диапазон измерений частоты переменного тока, Гц	от 20 до 3000	8

Наименование характеристики	Значение	Кол-во ИК
Пределы допускаемой относительной погрешности измерений частоты переменного тока, %	±0,1
Диапазон измерений частоты переменного тока, Гц	от 50 до 550	4
Пределы допускаемой, приведенной к НЗ, погрешности измерений частоты переменного тока, %	±0,1 (НЗ = 500 Гц)	4
ИК виброскорости
Диапазон измерений виброскорости, мм/с	от 2 до 100	18
Пределы допускаемой, приведенной к ВП, погрешности измерений виброскорости, %	±12	18
ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В	от 0 до 30	1
Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, %	±2,5	1
ИК силы постоянного тока (с шунтами)
Диапазон измерений силы постоянного тока, А	от 0 до 1000	1
Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %	±2,5	1
ИК силы постоянного тока, соответствующей значениям параметра
Диапазон измерений силы постоянного тока, мА	от 4 до 20	18
Диапазон значений параметра, выраженный в %, %	от 0 до 100
Пределы допускаемой, приведенной к НЗ, погрешности измерений силы постоянного тока, соответствующей значениям параметра, %	±0,15 (НЗ = 100 %)
ИК интервала времени
Диапазон измерений интервала времени, с	от 0,5 до 125	6
Пределы допускаемой абсолютной погрешности измерений интервала времени, с	±0,1	6
ИК углового перемещения
Диапазон измерений углового перемещения, градус	от -7 до +30	1
Пределы допускаемой абсолютной погрешности измерений углового перемещения, градус	±0,5	1

Наименование характеристики	Значение	Кол-во ИК
Диапазон измерений углового перемещения, градус	от 15 до 100 от 0 до 140	1 1
Пределы допускаемой абсолютной погрешности измерений углового перемещения, градус	±1	1 1
ИК массы масла
Диапазон измерений массы масла, кг	от 0 до 50	1
Пределы допускаемой, приведенной к НЗ, погрешности измерений массы масла, %	±0,5 (НЗ = 25 кг)	1
ИК силы
Диапазон измерений силы, Н (кгс)	от 0 до 1471 (от 0 до 150)	2
Пределы допускаемой, приведенной к ВП, погрешности измерений силы в диапазоне от 0 до 735,5 Н включ. (от 0 до 75 кгс включ.), %	±0,4
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 735,5 до 1471 Н (св. 75 до 150 кгс), %	±0,4

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	230±23
- частота переменного тока, Гц	50±1
Потребляемая мощность, В^А, не более	500
Габаритные размеры (длина; ширина; высота), мм, не более:
- шкаф измерительного оборудования	650; 600; 2110
- шкаф измерительных преобразователей	1200; 520; 1920
- пульт управления и контроля	4500; 1200; 1600
Масса, кг, не более:
- шкаф измерительного оборудования	160
- шкаф измерительных преобразователей	310
- пульт управления и контроля	600
Условия эксплуатации: - температура окружающей среды
в испытательном боксе, °С	от +5 до +50
- температура окружающей среды	от +15 до +25
в помещении пультовой, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
Срок службы, лет, не менее	10
Наработка до отказа, ч, не менее	1000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность системы

Наименование	Обозначение	Кол.
Система измерительная СИ-СТ1Б зав. № 001
Комплект измерительных преобразователей системы измерительной СИ-СТ1Б	ЛТКЖ.411979.103	1 шт.
Шкаф измерительных преобразователей	ЛТКЖ.411528.281	1 шт.
Шкаф измерительного оборудования	ЛТКЖ.411528.275	1 шт.
Комплект кабелей системы измерительной СИ-СТ1Б	ЛТКЖ.411979.102	1 шт.
Компьютер*		1 шт.
Руководство по эксплуатации	ЛТКЖ.411711.056 РЭ1	1 экз.
Формуляр	ЛТКЖ.411711.056 ФО1	1 экз.
Программное обеспечение «Система измерительная СИ-СТ1Б. Программа метрологических испытаний» (на компакт-диске)	643.23101985.00159-01	1 экз.
* - из состава АРМ ПУ АСУТП-И.

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа изделия» документа ЛТКЖ.411711.056 РЭ1 «Система измерительная СИ-СТ1Б. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г.№ 2653;

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Р10^-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г.№ 2091;

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)

ИНН 7802019834

Юридический адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607

Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53

Web-сайт: http://www.parc-centre.spb.ru

E-mail: info@parc-centre.spb.ru

Изготовитель

ИНН 7802019834

Адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607

Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53

Web-сайт: http://www.parc-centre.spb.ru

E-mail: info@parc-centre.spb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

Лист № 1 Регистрационный № 91337-24 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК»

Назначение средства измерений

Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК» (далее - система) предназначена для:

- непрерывных автоматических измерений массовых концентраций загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx), диоксида серы (SO2), взвешенных (твердых) частиц (далее - пыли), объемной доли паров воды (H2O) и параметров отходящих газов (температура, абсолютное давление, скорость/объемный расход);
- расчета мощности выбросов, учета массы и объема выбросов загрязняющих веществ;
- сбора, обработки и хранения данных;
- визуализации, предоставления результатов в различных формах.

Описание средства измерений

Принцип действия системы основан на следующих методах измерения:

1) всех определяемых газовых компонентов - электрохимический;
2) температуры - термоэлектрический;
3) давления - тензорезистивный;
4) скорости потока - корреляционный метод измерения перемещения;
5) влажности - емкостной;
6) содержание пыли - оптический.

Система является стационарной и состоит из трех уровней:

- нижний уровень - уровень измерительных комплексов, включающих газоанализаторы, пылемеры и контрольно-измерительные приборы для измерения параметров отходящих газов;
- средний уровень - уровень автоматического сбора, обработки результатов измерений параметров дымовых газов, доступ к информации со стороны верхнего уровня системы;
- верхний уровень - автоматический сбор данных со среднего уровня системы, представление информации пользователям системы, диагностика устройств нижнего уровня.

Связь между устройствами нижнего и среднего уровня осуществляется с помощью унифицированных аналоговых сигналов от 4 до 20 мА, между средним и верхним уровнем по интерфейсу RS-485 и Ethernet (протокол Modbus).

Нижний уровень системы включает в себя средства измерений, представленные в таблице 1 в количестве 3-х экземпляров каждый.

Таблица 1 - Состав нижнего уровня системы

№ п/п	Наименование измерительного канала системы	Наименование измеряемого параметра	Первичный измерительный преобразователь, входящий в состав измерительного канала системы	Регистрационный номер первичного измерительного преобразователя
1	Каналы измерений газовых компонентов	Массовая концентрация газовых компонентов	Газоанализатор МАК-2000-UMS	-
2	Канал измерений температуры дымовых газов	Температура дымовых газов	Термопреобразователь сопротивления ТС-1088B	58808-14
3	Канал измерений абсолютного давления дымовых газов	Абсолютное давление дымовых газов	Преобразователь давления измерительный АИР-20/М2	63044-16
4	Канал измерений объемного расхода газового потока	Объемный расход газового потока	Измеритель расхода и скорости газового потока ИС-14.М	65860-16
5	Канал параметров пыли	Массовая концентрация твердых взвешенных частиц (пыли)	Пылемер СОМ-16.М	-
6	Канал измерения объемной доли паров воды	Объемная доля паров воды	Преобразователь влажности и температуры EE33	-

Измерение содержания веществ в системе состоит из следующих этапов: первичной подготовки пробы; транспортировки пробы; финальной подготовки пробы; анализа пробы; обработки результатов анализа.

Первичная пробоподготовка заключается в очистке газовой пробы от частиц механических примесей.

В системе используются газоаналитические комплексы «МАК-2000-UMS». Газоанализаторы являются стационарными приборами непрерывного действия, состоящими из блока пробоподготовки и измерительного преобразователя, заключенных в едином корпусе. Системой применяется экстрактивный метод анализа горячий/влажный. Транспортировка газовой пробы от пробоотборного зонда осуществляется по обогреваемой линии принудительно при помощи микрокомпрессора, установленного в шкафу газоанализатора. Встроенный компрессор также обеспечивает автоматическую и ручную обратную продувку зонда и линии отбора. Размещение вспомогательных компонентов линии газоанализа (компрессор, электрические аппараты, оборудование тракта очистки и осушки пробы и т.п.) выполнено на монтажной панели шкафа газоанализатора. Прибор использует электрохимический метод измерения концентрации загрязняющих веществ (потенциометрия). Принцип действия сенсора электрохимической ячейки основан на измерении тока, возникающего между электродами электрохимической ячейки при адсорбции детектируемого газа на их поверхности и его электрохимическом окислении или восстановлении. Каждому из анализируемых газов в составе пробы (NO, NO2, SO2, CO) соответствует отдельная ячейка.

Пылемеры СОМ-16.М предназначены для непрерывных измерений массовой концентрации твердых взвешенных частиц и оптической плотности отходящих газов. Принцип работы прибора основан на измерении потерь оптической мощности светодиодного излучения при прохождении через газоход. Конструктивно пылемеры состоят из измерительного блока, блока индикации и управления. Дополнительно в состав пылемеров входит блок воз-духонагнетателя с воздушным фильтром для очистки измерительного тракта.

Измерение скорости газового потока производит прибор ИС-14.М. Принцип действия основан на методе измерения времени прохождения через определенный участок устойчивых локальных неоднородностей газового потока. Конструктивно прибор состоит из двух измерительных датчиков, измерительно блока, воздухонагнетателя, воздушного фильтра и термопары. Измерительные датчики преобразуют тепловое излучение твердых и газообразных частиц в электрические сигналы, устанавливаются непосредственно на переходные патрубки на газоход. Блок воздухонагнетателя предназначен для создания воздушной заслонки перед датчиками измерительными с целью защиты чувствительных элементов от воздействия пылевых частиц.

Объемная доля паров воды в газовоздушной смеси контролируется преобразователями температуры и влажности ЕЕ33. Принцип действия преобразователя основан на сорбционном методе измерения влажности и последующем измерении емкости, измерении выходного сигнала платинового сенсора температуры. Преобразователи включают в себя измерительный зонд относительной влажности, температуры и температуры точки росы, подключаемый через удлинительный кабель к электронному блоку. Измерительный зонд формирует сигналы относительной влажности, температуры точки росы и температуры, которые передаются в электронный блок.

Термопреобразователи сопротивления ТС-1088В выполняют измерение температуры газовых потоков терморезистивным методом.

Измерение абсолютного давления газопылевых потоков выполняют преобразователи давления измерительные АИР-20/М2, принцип измерения которых основан на тензоре-зистивном методе.

Ограничение доступа к системе осуществляется с помощью механических замков.

Заводской номер наносится типографским методом на паспортную табличку, расположенную с внешней стороны (в правом верхнем углу) контроллерного шкафа. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено.

К настоящему типу средств измерений относится система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК», зав. № 1.

Общий вид оборудования системы представлен на рисунках 1 -4

Рисунок 1 - Общий вид газоанализатора МАК-2000-UMS

Рисунок 2а) - Общий вид контроллера пылемера СОМ-16.М, смонтированного в металлическом корпусе с системой обогрева

Рисунок 2б) - Общий вид блоков источника и приемника пылемера СОМ-16.М

Рисунок 3 - Общий вид контроллерного шкафа системы («средний» уровень)

Расположение таблички с заводским номером системы

Рисунок 4 - Место расположения паспортной таблички на контроллерном шкафу

Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК»

Заводской номер 1

Сделано в России

Рисунок 5 - Внешний вид паспортной таблички

Программное обеспечение

Программное обеспечение системы выполняет следующие функции:

- усреднение за 20 минут результатов измерений массовой концентрации загрязняющих веществ, температуры, давления, скорости, объемного расхода газового потока;
- приведение измеренных значений к нормальным условиям (0 °С; 101,325 кПа);
- автоматический расчет массового выброса (г/с) загрязняющих веществ;
- обработка и хранение не менее 10 лет полученных результатов измерений;
- предоставление доступа к архивным данным.

Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты ПО системы в соответствии с Рекомендацией Р 50.2.077—2014 -«средний».

Таблица 2 - Идентификационные данные программного обеспечения системы

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SEDMAX
Цифровой идентификатор ПО¹⁾	8310679edb692475c70dcbaac732e444
¹⁾ Рассчитан для файла «sed metrology calc arch.bin» по алгоритму MD5

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики газоаналитических каналов системы

Определяемый компонент	Диапазон измере-ний²⁾ массовой концентрации, мг/м³	Участок диапазона измерений массовой концентрации, мг/м³	Пределы допускаемой погрешности в условиях эксплуатации⁴⁾, %
Определяемый компонент	Диапазон измере-ний²⁾ массовой концентрации, мг/м³	Участок диапазона измерений массовой концентрации, мг/м³	приведен-ной¹⁾	относительной
Оксид углерода (СО)	от 0 до 2500	от 0 до 250 включ. св. 250 до 2500	±15	±15
Оксид азота (NO)	от 0 до 1250	от 0 до 125 включ. св. 125 до 1250	±20	±20
Диоксид азота (NO2)	от 0 до 410	от 0 до 50 включ. св. 50 до 410	±20	±20
Сумма оксидов азота (NOx)³⁾	от 0 до 2500	от 0 до 250 включ. св. 250 до 2500	±25	±25
Диоксид серы (SO2)	от 0 до 5700	от 0 до 500 включ. св. 500 до 5700	±20	±20
Вода (пары) (НО)	от 0 до 20 % (об.)	от 0 до 10 % (об.) включ. св. 10 до 20 % (об.)	±20	±20
¹⁾ Приведенные к верхнему пределу участка диапазона измерений; ²⁾ Номинальная цена единицы наименьшего разряда измерительных каналов: NO, NO2, SO2, CO, Н2О, - 0,1 мг/м³ (% об.); ³⁾ Массовая концентрация NOx (сумма оксидов азота в пересчете на NO2), CNOX, рассчитывается по следующей формуле: CnOX = ¹,⁵³ • C_N0 ⁺ C_N02-, где Cno и Cno2 - массовая концентрация оксида азота и диоксида азота соответственно,

Определяемый компонент

Диапазон измере-ний²⁾ массовой концентрации, мг/м³

Участок диапазона измерений массовой концентрации, мг/м³

Пределы допускаемой погрешности в условиях эксплуатации⁴⁾, %

приведен-_ной¹⁾

относительной

мг/м³.

⁴⁾ В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3. Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax , где Cmax - верхняя граница диапазона измерений, мг/м³, а Cmin, мг/м³, рассчитывается по формуле:

_ Су-у ^Ст1п ~ ,

°тах

где Cy - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м³;

Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

Y - пределы допускаемой приведенной погрешности, %.

Таблица 4 - Метрологические характеристики системы для газоаналитических каналов

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности	0,5
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности	±0,5

Таблица 5 - Метрологические характеристики системы по измерительному каналу параметров пыли

Наименование характеристики	Значение
Диапазон измерений массовой концентрации пыли¹⁾, мг/м³	от 0 до 4000
Поддиапазоны измерений массовой концентрации пыли, мг/м³	от 0 до 50 включ. св. 50 до 4000
Пределы допускаемой основной приведённой погрешности²⁾измерений массовой концентрации пыли³⁾ в поддиапазоне от 0 до 50 мг/м³ включ., %	±25
Пределы допускаемой основной относительной погрешности измерений массовой концентрации пыли³⁾ в поддиапазоне св. 50 до 4000 мг/м³, %	±20
Пределы допускаемой дополнительной погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды на каждый 1 °С, %	±1
Диапазон измерений оптической плотности, Б	от 0 до 1,6
Пределы допускаемой основной приведённой погрешности⁴-* измерений оптической плотности, %	±2

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности измерений оптической плотности от влияния изменения температуры окружающей среды на каждый 1 °С, %	±0,1
Нормальные условия эксплуатации: температура окружающего воздуха, ^оС относительная влажность (без конденсации влаги), %, не более атмосферное давление, кПа	от +5 до +35 95 от 84 до 106,7
¹⁾ Для газохода диаметром 1 м (оптическая длина пути 1 м). ²⁾ К верхней границе поддиапазона измерений массовой концентрации пыли. ³⁾ После проведения градуировки на анализируемой среде. ⁴⁾ К верхней границе диапазона измерений оптической плотности.

Таблица 6 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации

Определяемый параметр	Единицы измерений	Диапазон измерений²⁾	Пределы допускаемой погрешности
Температура дымовых газов	°С	от -50 до +350	± 2 °С (абс.)
Абсолютное давление дымовых газов	кПа	от 10 до 110	± 1 % (привед.)¹⁾
Скорость газового потока³⁾	м/с	от 0,2 до 5 включ.	±⁰² • 100 % (отн.)
Скорость газового потока³⁾	м/с	св. 5 до 50	±3 % (отн.)
Объемный расход дымовых газов⁴⁾	м³/ч	от 150 до 50-10⁶	±(6V+0,5) % (отн.)⁵⁾
¹⁾ Приведенные к верхнему пределу диапазона измерений. ²⁾ Номинальная цена единицы наименьшего разряда измерительных каналов: температуры, давления, скорость - 0,1; ³⁾ Где V - скорость газового потока; ⁴⁾ Расчетное значение с учетом конструкции измерительного сечения дымовой трубы и скорости газового потока от 0,2 до 50 м/с; ⁵⁾ 6V - относительная погрешность измерения скорости газового потока.

Таблица 7 - Основные технические характеристики системы

Параметр	Значение
Время прогрева, мин, не более	60
Предел допускаемого времени установления выходного сигнала (Т0,9), с	120
Напряжение питания от сети переменного тока частотой (50±1) Гц, В	от 198 до 242
Потребляемая мощность системы, В^А, не более	20000
Средняя наработка до отказа, ч	24000
Средний срок службы, лет, не менее	10
Температура пробоотборного зонда и обогреваемой линии, °С, не менее	120

Параметр

Значение

Условия окружающей среды

- диапазон температуры, °С
- диапазон атмосферного давления, кПа
- относительная влажность (при температуре 35 °С и (или)

более низких температурах (без конденсации влаги)), %, не более

от -40 до +40 от 84 до 106,7

Условия эксплуатации (газоанализаторов и пылемеров):

- температура окружающего воздуха, ^оС
- относительная влажность (без конденсации влаги), %, не более
- атмосферное давление, кПа

от +5 до +35

95 от 84 до 106,7

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 8 - Комплектность системы

Наименование	Обозначение	Количество
Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК» в составе:
Газоанализатор	МАК-2000-UMS	3 шт.
Термопреобразователь сопротивления	ТС-1088В	3 шт.
Преобразователь давления измерительный	АИР-20/М2	3 шт.
Измеритель расхода и скорости газового потока	ИС-14.М	3 шт.
Пылемер	СОМ-16.М	3 шт.
Преобразователь влажности и температуры	ЕЕ33	3 шт.
Контроллерный шкаф	-	1 шт.
Документация:
Руководство по эксплуатации	ГДАР.411711.303 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в документе ГДАР.411711.303 РЭ «Система автоматического контроля выбросов загрязняющих веществ в атмосферу ФОК АО «Стойленский ГОК». Руководство по эксплуатации», раздел 2 «Методы и средства измерений и расчетов».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - Ы0⁷ Па»;

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;

ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний.

Правообладатель

Акционерное общество Научно-производственное предприятие

«Энергопромсервис» (АО НПП «Энергопромсервис»)

ИНН 7709548784

Юридический адрес: 117246, г. Москва, Научный пр-д, д. 17, эт. 9, помещ. 9-31

Телефон: 8 (499) 967-85-67

Web-сайт: http://www.en-pro.ru/

E-mail: info@en-pro.ru

Изготовитель

Акционерное общество Научно-производственное предприятие

«Энергопромсервис» (АО НПП «Энергопромсервис»)

ИНН 7709548784

Адрес: 117246, г. Москва, Научный пр-д, д. 17, эт. 9, помещ. 9-31

Телефон: 8 (499) 967-85-67

Web-сайт: http://www.en-pro.ru/

E-mail: info@en-pro.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

9476 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 377 от 15.02.2024

Текст приказа Росстандарта № 377 от 15.02.2024

Назначение средства измерений

Описание средства измерений

Программное обеспечение

Знак утверждения типа

Комплектность средства измерений

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений

Описание средства измерений

Программное обеспечение

Знак утверждения типа

Сведения о методиках (методах) измерений

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений

Описание средства измерений

Знак утверждения типа

Сведения о методиках (методах) измерений

Нормативные документы, устанавливающие требования к средству измерений

Изготовитель

Испытательный центр

Назначение средства измерений

Описание средства измерений

Знак утверждения типа

Сведения о методиках (методах) измерений

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений

Описание средства измерений

Программное обеспечение

Знак утверждения типа

Сведения о методиках (методах) измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений

Описание средства измерений

Программное обеспечение

Метрологические и технические характеристики

Знак утверждения типа

Комплектность средства измерений

Сведения о методиках (методах) измерений

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений

Описание средства измерений

Метрологические и технические характеристики

Знак утверждения типа

Комплектность средства измерений

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений

Программное обеспечение

Знак утверждения типа

Сведения о методиках (методах) измерений

Правообладатель

Изготовитель

Испытательный центр

Назначение средства измерений
