ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» _^________ 2024 г. № 1_^8

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» августа 2024 г. № 1958

Регистрационный № 80045-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброанализаторы-регистраторы портативные ВИБРАН

Виброанализаторы-регистраторы портативные ВИБРАН (далее - приборы), предназначены для измерения и регистрации среднего квадратического значения (СКЗ) напряжения переменного тока, виброскорости, виброускорения, виброперемещения и вибродиагностики технологического оборудования, конструкций, оснований, сооружений, компрессоров, двигателей, турбин, вентиляторов, трубопроводов и т.п.

Принцип действия приборов основан на измерении электрических сигналов, поступающих от виброизмерительных датчиков, установленных на контрольных точках объектов. Виброизмерительные датчики подключаются ко входам прибора. Виброизмерительные датчики воспринимают механические колебания объекта контроля, преобразуют их в электрические сигналы различной частоты и напряжения, в течение задаваемого интервала времени. Электрические сигналы передаются в прибор и преобразуются в параметры СКЗ виброускорения, амплитуды виброскорости и амплитуды виброперемещения. Полученные данные отображаются на дисплее прибора.

Приборы выпускаются в четырех модификациях: ВИБРАН-2.1, ВИБРАН-2.2, ВИБРАН-3.1, ВИБРАН-3.2 в виде малогабаритных электронных блоков с дисплеем и клавиатурой, расположенными на лицевой панели корпуса. Приборы реализуют одинаковый принцип измерения и отличаются функциональным меню, комплектностью, количеством входных измерительных каналов для подключения виброизмерительных датчиков, диапазоном рабочих частот, габаритными размерами и массой. Связь с ПК у всех модификаций осуществляется через USB-порт. Питание приборов осуществляется от встроенного литиевого аккумулятора.

Приборы модификаций ВИБРАН-2.1 и ВИБРАН-3.1 работают в диапазоне частот от 5 Гц до 1000 Гц, модификаций ВИБРАН-2.2 и ВИБРАН-3.2 - в диапазоне частот от 25 Гц до 10000 Гц. Приборы модификации ВИБРАН-2.1 позволяют осуществлять измерения в режиме виброанализатора. Приборы модификаций ВИБРАН-2.2, ВИБРАН-3.1 и ВИБРАН-3.2 позволяют осуществлять измерения в режиме виброанализатора и регистратора данных.

Ко входам приборов модификаций ВИБРАН-2.1 и ВИБРАН-2.2 подключается один виброизмерительный датчик, для модификаций ВИБРАН-3.1 и ВИБРАН-3.2 возможно одновременное подключение до четырех виброизмерительных датчиков.

Место пломбирования и клеймения приборов от несанкционированного доступа расположено на винте крепления задней панели.

Заводской номер в виде цифро-буквенного или цифрового обозначения, состоящего из букв латинского алфавита и (или) арабских цифр, наносится на обратной стороне корпуса прибора методом наклейки или лазерной печати.

Нанесение знака поверки на средство измерений не предусмотрено. Допускается изготовление приборов с другим цветом корпуса.

Общий вид приборов и места нанесения знака утверждения типа, заводского номера, пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.

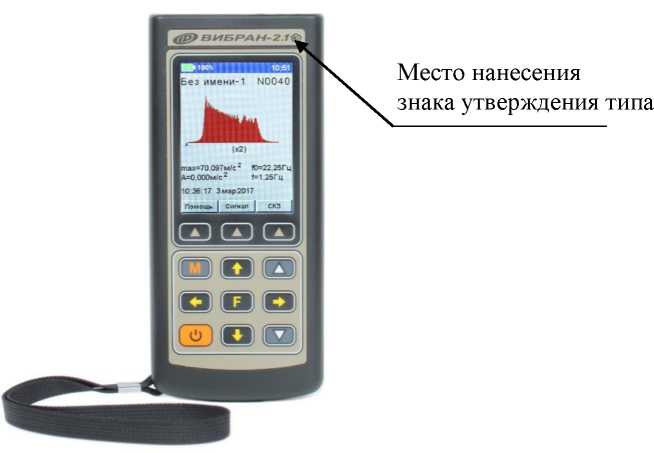

Рисунок 1 - Общий вид прибора ВИБРАН-2.1, ВИБР АН-2.2

Место нанесения знака утверждения типа

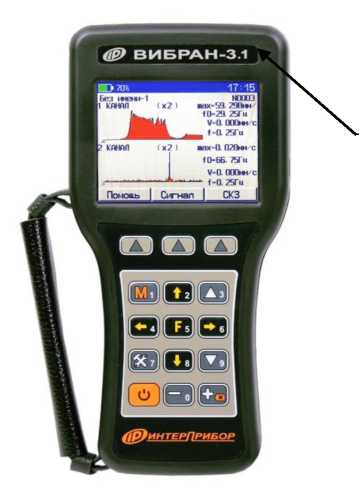

Рисунок 2 - Общий вид прибора ВИБРАН-3.1, ВИБР АН-3.2

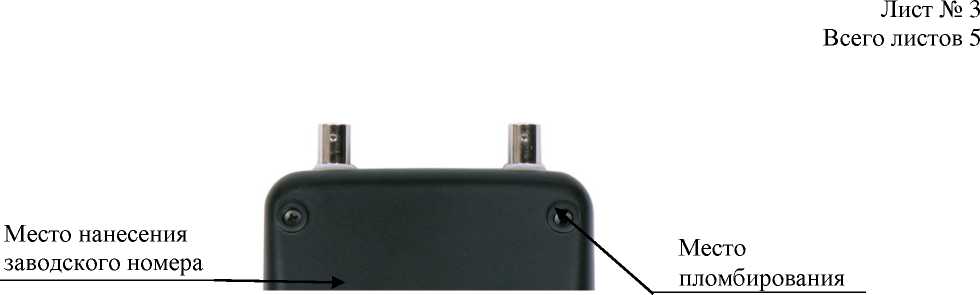

Рисунок 3 - Места нанесения заводского номера, пломбировки от несанкционированного доступа на панели прибора

Программное обеспечение приборов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

таблицы 2

Таблица 3 - Основные технические

наносится наклейкой или нанесением лазерной печати на лицевую панель прибора и печатается типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в разделе 6 «Работа с прибором»

НКИП.408441.100 РЭ, разделе 5 «Работа с прибором» руководства по эксплуатации НКИП.408442.100 РЭ.

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ТУ   4276-031-7453096769-2014   Виброанализаторы-регистраторы   портативные

ВИБРАН. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»)

ИНН 7453096769

Адрес: 454126, г. Челябинск, ул. Тернопольская, д. 6, эт. 5, оф. 508

Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31)

Web-сайт: www.interpribor.ru

Е-mail: info@interpribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru,

Web-сайт: https://74.csmrst.ru

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» августа 2024 г. № 1958

Регистрационный № 91910-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ирокинда» и ООО «Зун-Холба»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ирокинда» и ООО «Зун-Холба» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3, 4.

2-й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «Ирокинда» и ООО «Зун-Холба», включающий в себя каналообразующую аппаратуру, сервер ИВК АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

АИИС КУЭ выполняет следующие функции:

• - выполнение измерений 30-минутных приращений активной и реактивной электроэнергии, характеризующих оборот товарной продукции;

• - привязку результатов измерений к шкале времени UTC(SU);

• - ведение журналов событий с данными о состоянии объектов измерений и средств измерений;

• - периодический (1 раз в сутки) и (или) по запросу автоматический сбор результатов измерений и журналов событий;

• - хранение результатов измерений и журналов событий в базе данных в течение 3,5 лет;

• - обеспечение резервирования баз данных на внешних носителях информации;

  • - разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

  • - подготовка данных в виде электронного документа ХML для их электронной почте внешним организациям;

  • - предоставление контрольного доступа к результатам измерений, событий по запросу со стороны внешних систем;

  • - обеспечение защиты оборудования, программного обеспечения и несанкционированного доступа на физическом и программном уровне;

  передачи по

  и журналам

  данных от

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - ведение системы единого времени (коррекция времени).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний уровень системы (сервер - ИВК), где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ. ИВК выполняет: формирование и хранение поступающей информации; оформление отчетных документов.

ИВК обеспечивает приём измерительной информации от АИИС КУЭ утверждённого типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме или ручном режиме посредством электронной почты.

Формирование и передача данных участникам и инфраструктурным организациям прочим почты с которую входят часы сервера ИВК, счётчиков и УСВ УСВ-3. УСВ-3 формирует шкалу времени UTC(SU) путём обработки сигналов точного времени, полученных от навигационных спутниковых систем с помощью антенны ГЛОНАСС и передаёт её в ИВК. Сличение часов сервера ИВК с часами УСВ-3 осуществляется каждые 10 минут, корректировка часов сервера происходит при расхождениии часов сервера и УСВ более чем на ±0,5 с. Сличение часов счётчиков и часов сервера происходит при каждом обращении сервера к счётчику, корректировка часов счётчиков происходит при расхождении часов счётчика и часов сервера более чем ± 2 с.

Журнал событий счетчика электроэнергии содержит сведения о времени и величине (дата, часы, минуты, секунды) коррекции часов.

Журнал событий сервера АИИС КУЭ содержит сведения о времени (дата, часы, минуты, секунды) коррекции часов счётчиков АИИС КУЭ и расхождении времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре. Заводской номер АИИС КУЭ: 001.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 -

данные ПО

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ

таблицы 2

УСВ-3 Рег. № 84823-22

Примечания

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2 Допускается замена УСВ на аналогичные утвержденных типов.

• 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  Таблица 3 - Основные

  ИК АИИС КУЭ.

  Номер ИК	Вид электроэнергии	Границы основной погрешности, (±5) %	Границы погрешности в рабочих условиях, (±5) %
  1 - 5,	активная	1,2	3,3
  8	реактивная	2,8	5,7
  	активная	1,0	3,4
  6
  	реактивная	2,6	5,7
  	активная	0,9	2,9
  7
  	реактивная	2,4	4,7
  	активная	1,1	3,2
  9, 10
  	реактивная	2,4	6,4

  Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени (±А), с



Примечания

• 1 Характеристики ИК даны для измерений электроэнергии (получасовая).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р=0,95.

• 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд, I 0.02(0.05)^|„ом и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 - 10 от 0 °C до +40 °C.

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические

ИК

таблицы 4

Надёжность системных решений:

- резервирование питания сервера посредством применения источника бесперебойного питания;

-   резервирование питания счётчиков.

Регистрация событий с фиксацией времени и даты наступления:

журнале событий счётчика: изменение данных и конфигурации; отсутствие напряжения по каждой фазе; перерывы питания;

попытки несанкционированного доступа; факты и величина коррекции времени; результаты автоматической самодиагностики;

журналах сервера БД: изменение значений результатов измерений; изменения коэффициентов ТТ и ТН; изменение конфигурации; замены счётчика; величины коррекции системного времени; события из журнала счётчиков.

•

защита на программном уровне:

• установка паролей на счётчик;

• •  установка паролей на сервер;

• •  установка паролей на АРМ пользователей. Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора не реже одного раза в сутки (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ирокинда» и ООО «Зун-Холба», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц по аттестации методик измерений № RA.RU.312236 от 20.07.2017.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью «Ирокинда» (ООО «Ирокинда») ИНН 0326567162

Юридический адрес: 670000, Республика Бурятия, г.о. город Улан-Удэ, г. Улан-Удэ,

ул. Борсоева д. 19Б, эт. 3, помещ. 10 Телефон: +7 (3012) 37-12-14

E-mail: zh.ge@gold-z.ru

Общество с ограниченной ответственностью «Ирокинда» (ООО «Ирокинда») ИНН 0326567162

Адрес: 670000, Республика Бурятия, г.о. город Улан-Удэ, г. Улан-Удэ, ул. Борсоева д. 19Б, эт. 3, помещ. 10

Телефон: +7 (3012) 37-12-14

E-mail: zh.ge@gold-z.ru

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7

Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.
