Сведения о средстве измерений: 92006-24 Мера напряжения

Номер по Госреестру СИ: 92006-24
92006-24 Мера напряжения
(Fluke 732С)

Назначение средства измерений:
Мера напряжения Fluke 732C, (далее по тексту - мера) предназначена для воспроизведения постоянного напряжения с номинальными значениями 0,1 В; 1 В и 10 В. Мера предназначена в качестве рабочего эталона 1-го разряда с номинальным значением 10 В, в качестве рабочего эталона 1-го и 2-го разряда с номинальным значением 1 В и в качестве рабочего эталона 2-го и 3-го разряда с номинальным значением 0,1 В.

сертификация программного обеспечения
Внешний вид. Мера напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мера напряжения
Рисунок № 1
Внешний вид. Мера напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Мера напряжения
Рисунок № 2

Общие сведения

Дата публикации - 02.05.2024
Срок свидетельства -
Номер записи - 193868
ID в реестре СИ - 1416124
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Мера напряжения (Fluke 732С)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Fluke Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86249-22
26.07.2027
Анализаторы кабельные, DSX-602
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
87803-22
28.12.2027
Мультиметры цифровые прецизионные, Fluke
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
89068-23

Преобразователь переменного напряжения прецизионный, Fluke 792A
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
89633-23

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
90517-23

Вольтметр переменного напряжения эталонный, Fluke 5790В
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
90518-23

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
91785-24

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
92006-24

Мера напряжения, Fluke 732С
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
92611-24

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
94254-24

Преобразователь переменного напряжения, 792A
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Мера напряжения (Fluke 732С)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Мера напряжения (Fluke 732С)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Приведены в руководстве по эксплуатации «Мера напряжения Fluke 732C. Руководство по эксплуатации. 19/001 РЭ», раздел 2 «Использование по назначению».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Фирма «Fluke Corporation», США

Адрес: 6920 Seaway Blvd., Everett, WA 98203, USA

Телефон: + 1 425 347 61 00

Факс: + 1 425 347 61 00

Web-сайт: http//www.fluke.com

Изготовитель

Фирма «Fluke Corporation», США
Адрес: 6920 Seaway Blvd., Everett, WA 98203, USA
Телефон: + 1 425 347 61 00
Факс: + 1 425 347 61 00
Web-сайт: http//www.fluke.com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель


Фирма «Fluke Corporation», США
Адрес: 6920 Seaway Blvd., Everett, WA 98203, USA
Телефон: + 1 425 347 61 00
Факс: + 1 425 347 61 00
Web-сайт: http//www.fluke.com

К настоящему типу СИ относится мера напряжения Fluke 732C с заводским номером 4625008.

Принцип работы меры основан на стабилизации напряжения прецизионным стабилитроном с компенсацией его температурного дрейфа нагрузочным транзистором. Основу меры напряжения составляет термостатированный источник опорного напряжения на прецизионном стабилитроне с гарантированным дрейфом. Бесперебойную работу источника опорного напряжения обеспечивает встроенная аккумуляторная батарея. Мера имеет три выхода, формирующих стабилизированные постоянные напряжения с номинальными значениями 0,1 В; 1 В и 10 В. Общий вид меры представлен на рисунке 1.

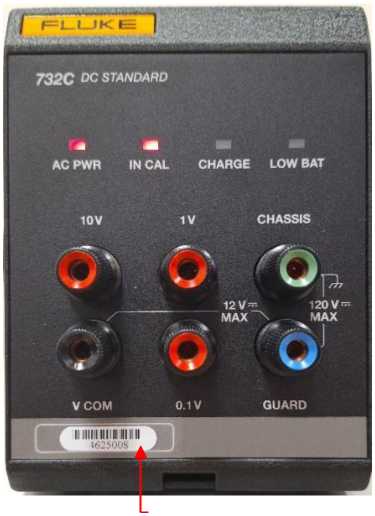

Внешний вид. Мера напряжения (Fluke 732С), http://oei-analitika.ru

маркировочная наклейка

Рисунок 1 - Общий вид меры

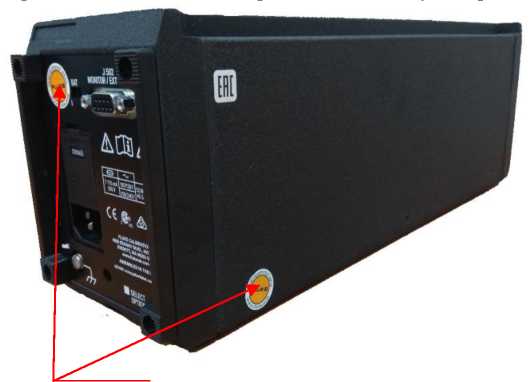

Нанесение знака поверки на меру напряжения Fluke 732C не предусмотрено. Схема пломбировки от несанкционированного доступа представлен на рисунке 2.

------места нанесения пломб в виде наклеек

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Заводской номер в цифровом формате нанесен на маркировочную наклейку в виде

Внешний вид. Мера напряжения (Fluke 732С), http://oei-analitika.ru

Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера


Таблица 3 - Комплектность меры напряжения

Наименование

Обозначение

Количество

Мера напряжения (зав. № 4625008)

Fluke 732C

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

19/001 РЭ

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения воспроизводимых напряжений, В

0,1; 1; 10

Относительная нестабильность напряжения меры, для номинального значения 10 В, применяемой в качестве рабочего эталона 1-го разряда за год, не более

± 1,5-10-6

Относительная нестабильность напряжения меры, для номинального значения 1 В, применяемой в качестве рабочего эталона 1-го разряда за год, не более применяемой в качестве рабочего эталона 2-го разряда за год, не более

± 1,5-10-6

± 540-6

Относительная нестабильность напряжения меры, для номинального значения 0,1 В, применяемой в качестве рабочего эталона 2-го разряда за год, не более применяемой в качестве рабочего эталона 3-го разряда за год, не более

± 540-6

± 140-5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

230 ± 23

- частота переменного тока, Гц

50 ± 0,5

Габаритные размеры, мм, не более - длина

406

- ширина

98

- высота

134

Масса, кг, не более

5,91

Условия эксплуатации:

- температура окружающей среды, °C

от + 15 до + 25

- относительная влажность, %

не более 80

- атмосферное давление, кПа

от 96 до 104

Наработка до отказа, ч, не менее

20000

Средний срок службы, лет

10
