МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

27 апреля 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    апре^ля__2024 Г. № _1_

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интер вал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

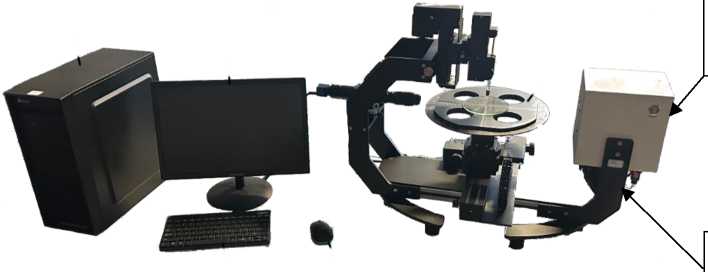

Измерители контактного угла оптические

ADF CA7

С

91995-24

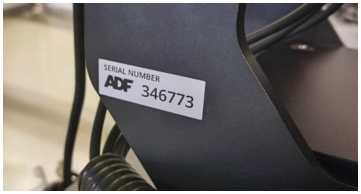

346772, 346773

ADF OPTICS CO LTD, Китай

ADF OPTICS CO LTD, Ки тай

ОС

МП-750/112023 «ГСИ. Измерители контактного угла оптические ADF CA7. Методика поверки»

1 год

Общество с ограниченной ответственностью «Д-микро» (ООО «Д-микро»), Московская обл., г. Химки

ООО «ПРОММАШ ТЕСТ», г. Москва

28.02.2024

2.

Системы измерительные

АСК НДС ЗО ДП

С

91996-24

зав.№ 013-23

Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»), г. Москва

Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»), г. Москва

ОС

МП АПМ 20-23 «ГСИ. Системы измерительные АСК НДС ЗО ДП. Методика поверки»

1 год

Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»), г. МоскваНН 7717788613 ОГРН 1147746778816

ООО «Авто-прогресс-М», г. Москва

11.12.2023

А.И.Воейкова» (ФГБУ «ГГО»), г. Санкт- Петербург

7.

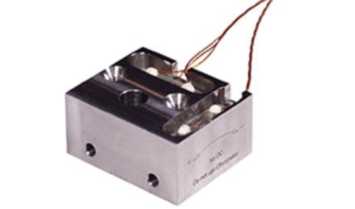

Датчики угла наклона

755-1150

Е

92001-24

2086, 2087

Jewell Instruments LCC, США

Jewell Instruments LCC, США

ОС

МП-683/082023 «ГСИ. Датчики угла наклона 755-1150. Методика поверки»

1 год

Акционерное общество «Ин-тек Аналитика» (АО «Ин-тек Аналитика»), г. Санкт-Петербург

ООО «ПРОММАШ ТЕСТ», г. Москва

02.02.2024

8.

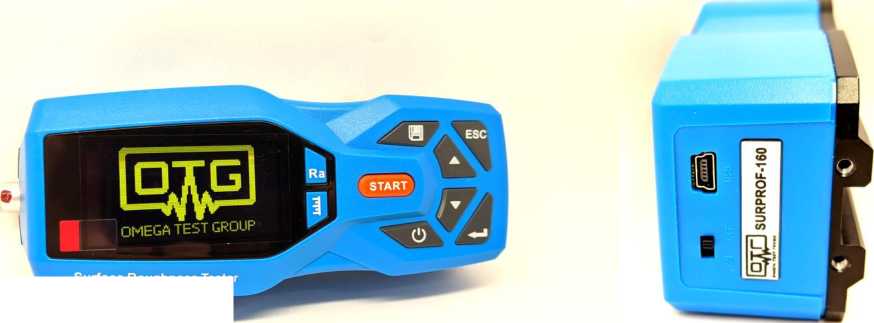

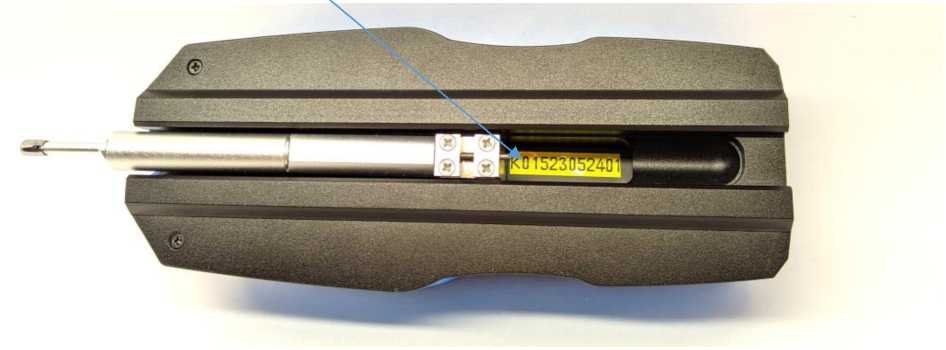

Профилометры портативные

SURPR OF-160

С

92002-24

K01523052401, K01523052403

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ»), Московская обл., г. По дольск

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ»), Московская обл., г. По дольск

ОС

МП-А3- 071623 «ГСИ. Профилометры портативные SURPROF- 160. Мето дика по верки»

2 года

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ»), Московская обл., г. По дольск

ООО «А3-И», г. Москва

05.02.2024

9.

Микрометры

Norgau

С

92003-24

мод. NMD зав. №№ GD82333, 123881, 180513311, 123701; мод. NM зав. №№ 123624, 122675

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва

ОС

МП 203 29-2023 «ГСИ. Микрометры Norgau. Методика поверки»

1 год

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва

ФГБУ «ВНИИМС», г. Москва

29.09.2023

10.

Комплексы программноаппаратные фото-видео фиксации административных пра-вонаруше-ний

Элек-тра.ЕСМ О

С

92004-24

403499.001-02-1Z5- 0001

Общество с ограниченной ответственностью «ЭЛЕКТРА» (ООО «ЭЛЕКТРА»), г. Москва

Общество с ограниченной ответственностью «ЭЛЕКТРА» (ООО «ЭЛЕКТРА»), г. Москва

ОС

РТ-МП-138-5512024 «ГСИ. Комплексы программно-аппаратные фото-видео фиксации

2 года

Общество с ограниченной ответственностью «ЭЛЕКТРА» (ООО «ЭЛЕКТРА»), г. Москва

ФБУ «Ростест-Москва», г. Москва

15.02.2024

Оренбург

13.

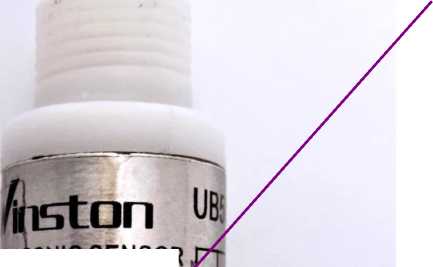

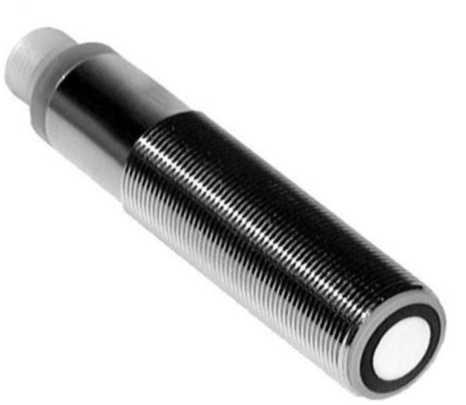

Датчики ультразвуковые

UB500

С

92007-24

WST2023042001, WST2023042002, WST2023042003

Yueqing Winston Electric Co., Ltd, КНР

Yueqing Winston Electric Co., Ltd, КНР

ОС

МП 25120001-2024 «ГСИ. Датчики ультразвуковые UB500. Методика поверки»

1 год

Филиал акционерного общества «Дороги и Мосты» Мех-строймост (Филиал АО «ДиМ» Мех-строймост), г. Тула

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

13.03.2024

14.

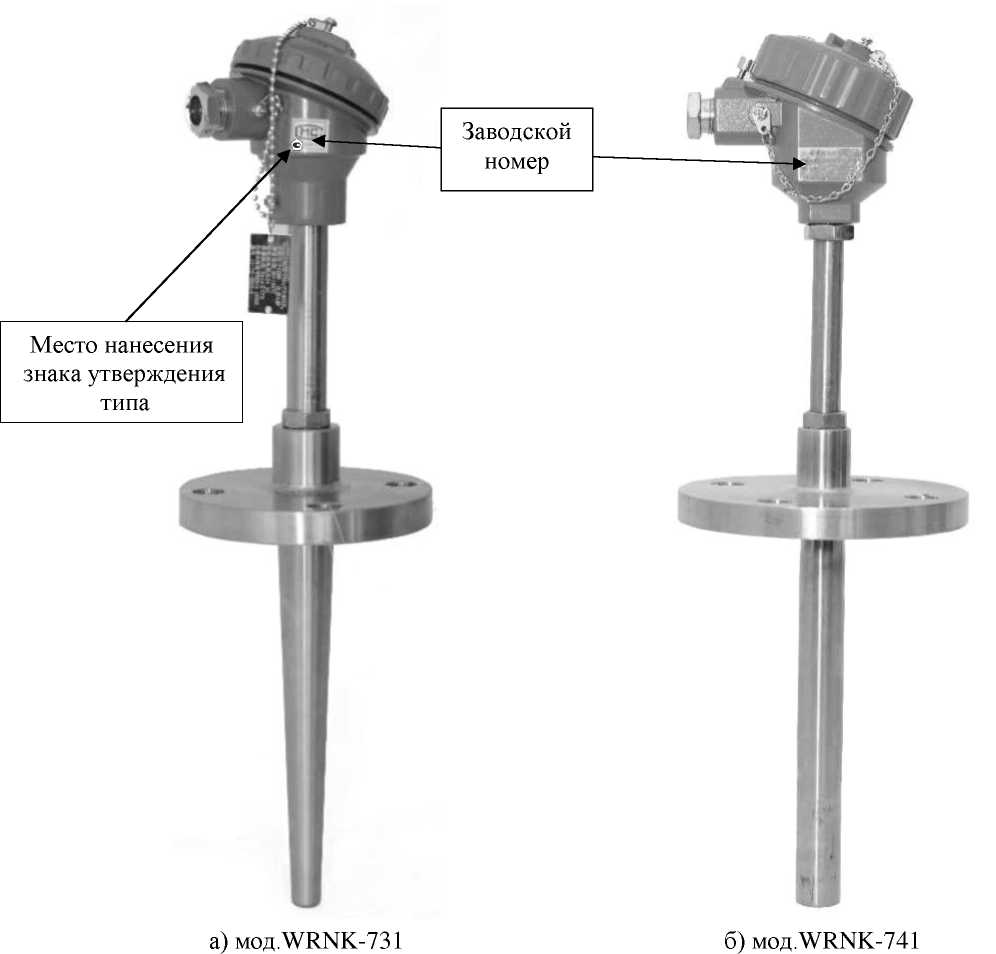

Преобразователи тер-моэлектри-ческие

WR

С

92008-24

WRNK зав.№ 23032001; WRNK зав.№ 23032003

XIYI CO., LTD, Китай

XIYI CO., LTD, Китай

ОС

ГОСТ 8.338-2002 ГСИ. Пре-образова-тели тер-моэлектри-ческие. Методика поверки

до 300 °C - 3 года, свыше 300 °C до 800 °C - 2 года, свыше 800 °C - 1 год

XIYI CO., LTD, Китай

ООО «ПРОММАШ ТЕСТ», Московская обл., г. Чехов

26.09.2023

15.

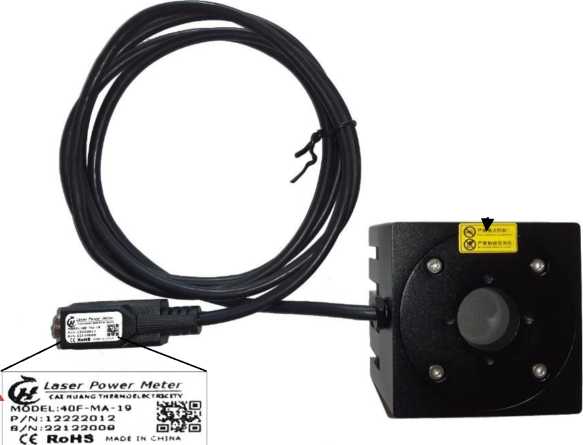

Датчики термоэлектрические

Cai Huang Thermoe lectricity

С

92009-24

зав. № 23020104; зав. № 23020401; зав. № 22122701; зав. № 22122009; зав. № 22122409; зав. № 22122002; зав. № 23032170

ShenZhen Cai-Huang Thermoelectricity Technology Co., Ltd., Китай

ShenZhen Cai-Huang Thermoelectricity Technology Co., Ltd., Китай

ОС

МП 033.Ф2-23 «ГСИ. Датчики термоэлектрические Cai Huang Thermoelec tricity. Методика по верки»

1 год

Акционерное общество «ЛЛС» (АО «ЛЛС»), г. Санкт-Петербург

ФГБУ «ВНИИОФИ», г. Москва

01.09.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92003-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры Norgau

Назначение средства измерений

Микрометры Norgau (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание средства измерений

Принцип действия микрометров основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются в следующих модификациях:

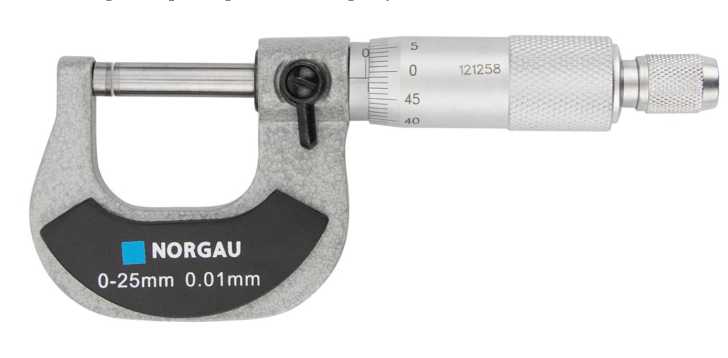

• - NM - с отсчетом по шкалам стебля и барабана;

• - NMD - с цифровым отсчетным устройством. Микрометры модификации NM состоят

  скобы, неподвижной  пятки,

  винта (стопора), стебля, барабана,

  из микрометрического винта с подвижной пяткой, стопорного трещотки, термоизоляционной накладки.

  Микрометры модификации NMD состоят из

скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного винта (стопора), цифрового отсчетного устройства на поверхности которого расположен жидкокристаллический дисплей для считывания результатов измерений и кнопок с помощью которых осуществляется управление рядом функций, стебля, барабана, трещотки, термоизоляционной накладки. Количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунке 2 и не влияют на метрологические характеристики микрометров.

Микрометры модификации NMD имеют степень защиты IP 65 от проникновения пыли и влаги.

Микрометры с верхним пределом диапазона измерений свыше 25 мм оснащаются установочными мерами. Измерительные поверхности микрометров и установочных мер -плоские. Микрометры имеют отличный друг от друга внешний вид, габаритные характеристики и массу.

Микрометры модификации NMD могут оснащаться дополнительной сменной пяткой со сферической поверхностью для измерений деталей с криволинейными поверхностями, например, толщины стенок труб, подшипников и колец.

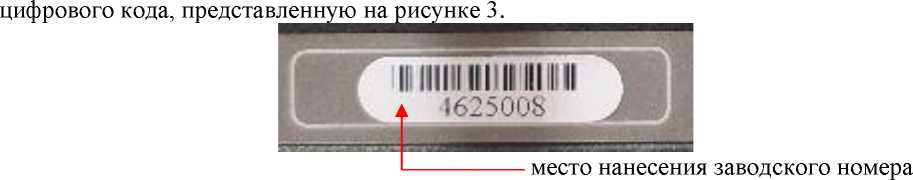

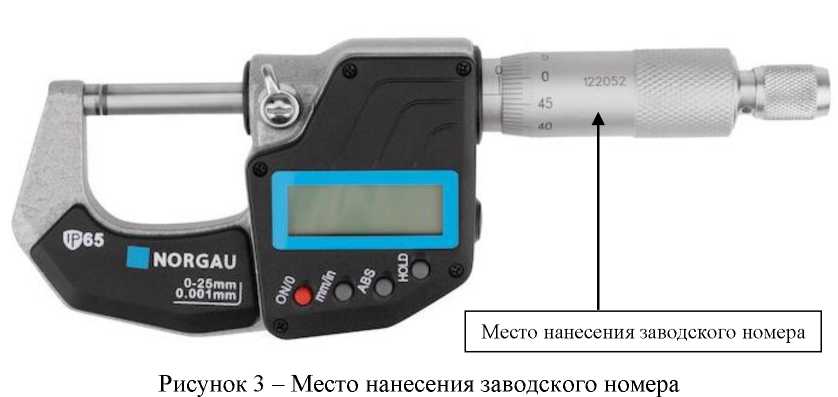

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан или стебель барабана методом лазерной гравировки, в месте, указанном на рисунке 3. Допускается нанесение дополнительной маркировки (модификация, артикул производителя) на оборотную сторону скобы микрометра.

Возможность нанесения знака поверки на средство измерений отсутствует.

б)

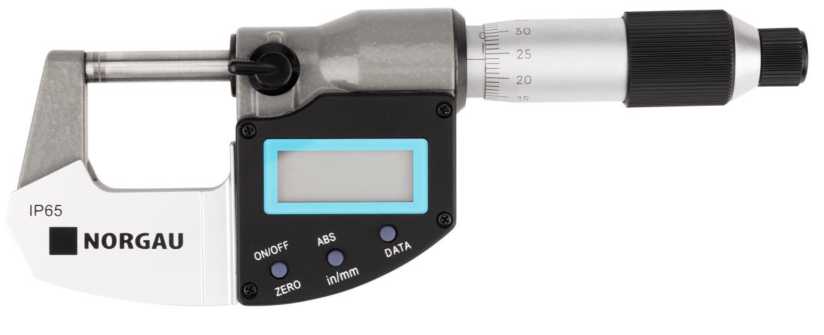

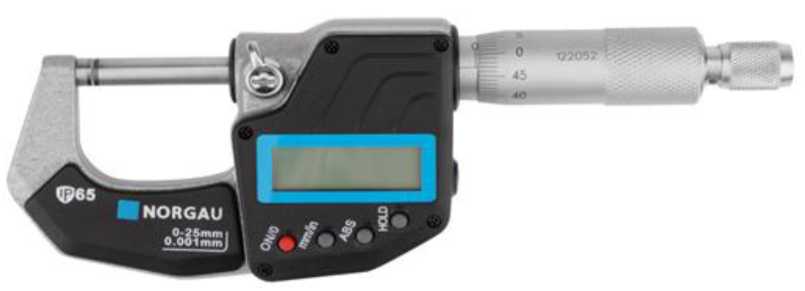

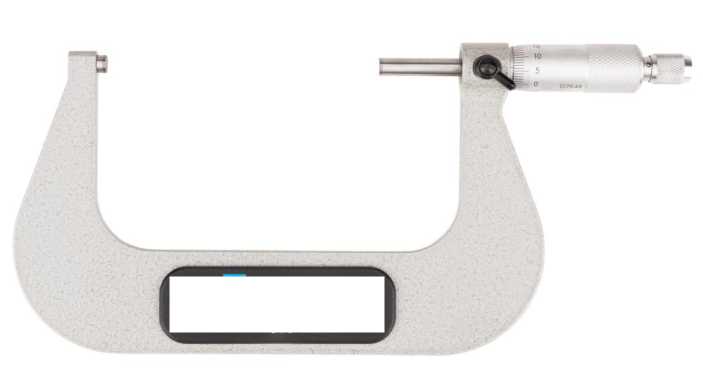

Рисунок 2 - Общий вид микрометров модификации NMD

Метрологические и технические характеристики

Таблица 1 - Диапазон измерений, цена деления (шаг дискретности цифрового отсчетного устройства), пределы допускаемой абсолютной погрешности, отклонение от параллельности плоских измерительных поверхностей.

Модификация	Диапазон измерений, мм	Цена деления (шаг дискретности цифрового отсчетного устройства), мм	Пределы допускаемой абсолютной погрешности, мм	Отклонение   от параллельности плоских измерительных поверхностей, мкм, не более
1	2	3	4	5
NM	0-25	0,01	± 0,004	2,7
	25-50	0,01	± 0,004	2,7
	50-75	0,01	± 0,005	3,9

таблицы № 1

1	2	3	4	5
nm	75-100	0,01	± 0,005	3,9
	100-125	0,01	± 0,006	4,0
	125-150	0,01	± 0,006	4,0
	150-175	0,01	± 0,007	5,0
	175-200	0,01	± 0,007	5,0
	200-225	0,01	± 0,008	5,0
	225-250	0,01	± 0,008	5,0
	250-275	0,01	± 0,009	6,0
	275-300	0,01	± 0,009	6,0
NMD	0-25	0,001	± 0,003	2,1
	25-50	0,001	± 0,003	2,1
	50-75	0,001	± 0,004	2,7
	75-100	0,001	± 0,004	2,7
	100-125	0,001	± 0,004	3,0
	125-150	0,001	± 0,004	3,0
	150-175	0,001	± 0,005	4,0
	175-200	0,001	± 0,005	4,0
	200-225	0,001	± 0,005	4,0
	225-250	0,001	± 0,005	4,0
	250-275	0,001	± 0,006	5,0
	275-300	0,001	± 0,006	5,0

Таблица 2 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, отклонение от параллельности плоских измерительных поверхностей установочных мер

Номинальный         размер установочных мер, мм	Допускаемое    отклонение длины установочных мер от номинального размера, мкм	Отклонение          от параллельности измерительных поверхностей установочных мер, мкм
25	± 2,0	1,0
50; 75	± 2,5	1,5
100	± 3,0	2,0
125	± 4,0	2,0
150	± 4,0	2,5
175	± 5,0	2,5
200	± 5,0	3,5
225; 250	± 6,0	3,5
275	± 7,0	4,0

Таблица 3 - Метрологические и технические характеристики микрометров, установочных мер, условия эксплуатации

Наименование характеристики	Значение
Отклонение   от   плоскостности   плоских   измерительных поверхностей микрометров и установочных мер, мкм, не более	0,9
Измерительное усилие, Н	от 5 до 10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от + 15 до + 25 80

Таблица 4 - Габаритные размеры и масса микрометров

Модификация	Диапазон измерений, мм	Габаритные размеры, мм, не более			Масса, кг, не более
		длина	ширина	высота
1	2	3	4	5	6
NM	0-25	135	60	25	0,250
	25-50	165	75	25	0,330
	50-75	200	90	25	0,420
	75-100	225	110	25	0,540
	100-125	255	120	25	0,650
	125-150	285	135	25	0,840
	150-175	315	155	25	1,050
	175-200	345	170	25	1,180
	200-225	370	200	25	1,410
	225-250	400	215	25	1,980
	250-275	430	225	25	2,040
	275-300	460	250	25	2,420
NMD	0-25	175	65	30	0,350
	25-50	195	85	30	0,440
	50-75	225	105	30	0,630
	75-100	260	120	30	0,710
	100-125	290	135	30	0,830
	125-150	320	155	30	1,020
	150-175	350	175	30	1,200
	175-200	375	190	30	1,430
	200-225	405	210	30	1,970
	225-250	435	230	30	2,120
	250-275	465	245	30	2,460
	275-300	490	260	30	2,690

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Микрометр	Norgau	1 шт.
Установочная мера*	—	1 шт.
Элемент питания (для микрометров модификации NMD)	-	1 шт.
Ключ	—	1 шт.
Футляр	—	1 шт.
Паспорт для микрометров модификаций: - NM - NMD	МК.NM.001ПС МК.NMD.001ПС	1 экз.
Дополнительные   принадлежности   к   средству измерений**	—	1 шт.
* для микрометров с нижним пределом диапазона измерений свыше 25 мм
**по дополнительному заказу допускается оснащать микрометры модификации NMD дополнительной сменной пяткой со сферической поверхностью

Сведения о методиках (методах) измерений

приведены в разделе 8.3 «Порядок работы» паспорта микрометров.

Нормативные документы, устанавливающие требования к средствам измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

ТУ 26.51.33-003-49360276-2023 «Микрометры Norgau. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)

ИНН 7727159340

Юридический адрес: 119421, Г. МОСКВА, ВН. ТЕР. Г, МУНИЦИПАЛЬНЫЙ ОКРУГ

ОБРУЧЕВСКИЙ, УЛ. НОВАТОРОВ, Д. 1, эт./помещ. 2/LVI, ком. 77

Изготовитель

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»)

ИНН 7727159340

Адрес: 119421, Г. МОСКВА, ВН. ТЕР. Г, МУНИЦИПАЛЬНЫЙ ОКРУГ

ОБРУЧЕВСКИЙ, УЛ. НОВАТОРОВ, Д. 1, эт./помещ. 2/LVI, ком. 77

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92004-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные фото-видео фиксации административных правонарушений Электра.ЕСМО

Назначение средства измерений

Комплексы программно-аппаратные фото-видео фиксации административных правонарушений Электра.ЕСМО (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фото- и видеокадры, формируемые комплексом.

Описание средства измерений

Комплекс предназначен для использования в составе системы фиксации административных правонарушений, решение о наличии либо отсутствии которых принимается программным обеспечением верхнего уровня на основе фото- и видеоматериалов, формируемых настоящим комплексом.

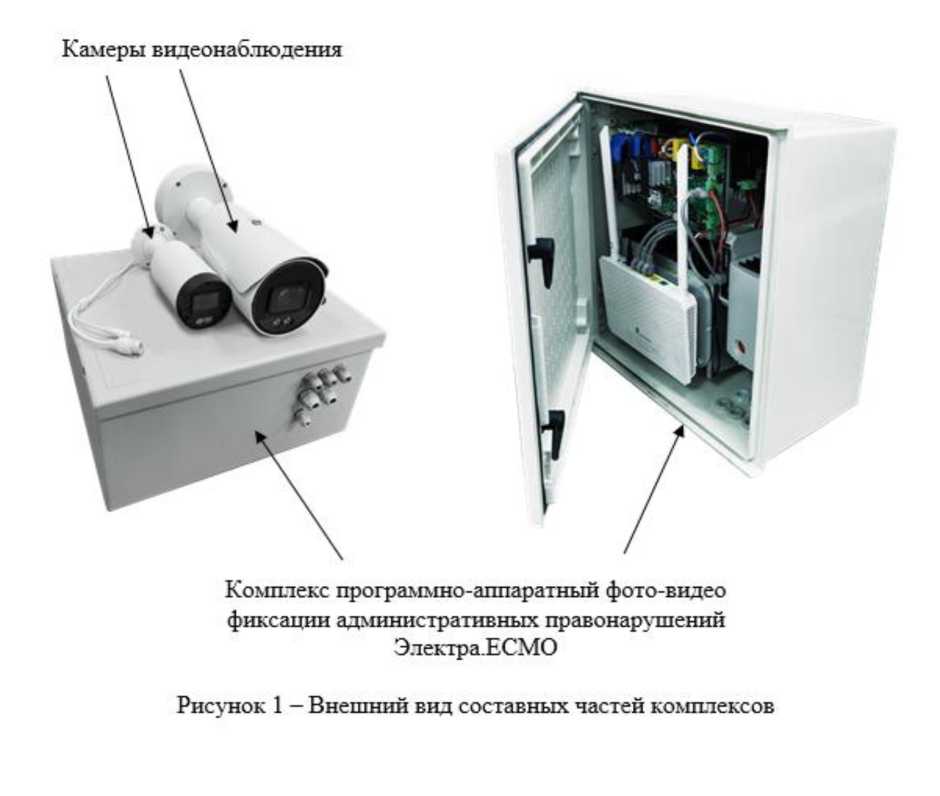

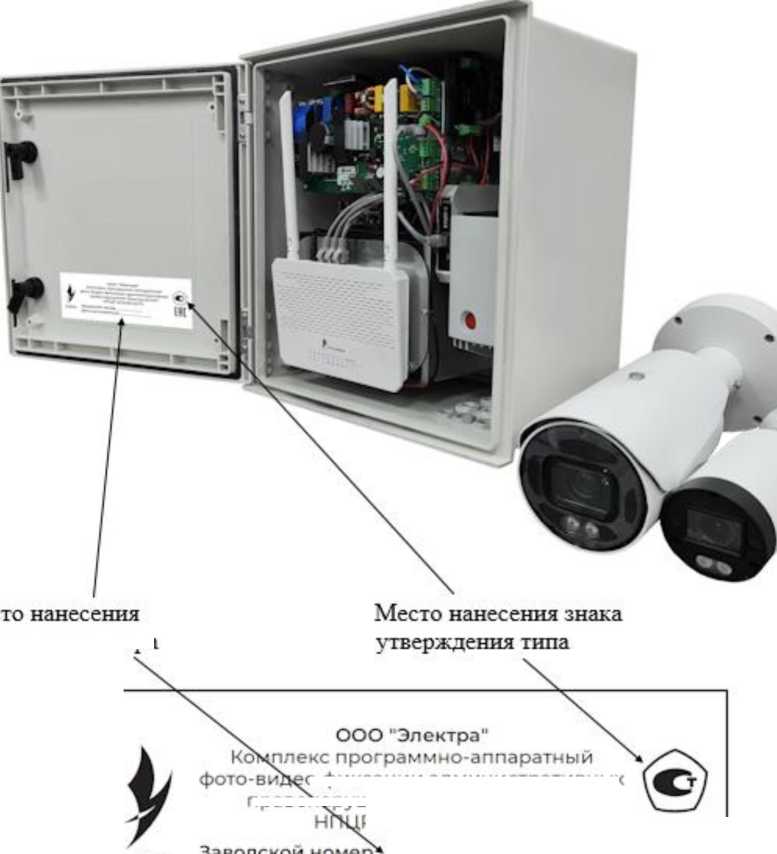

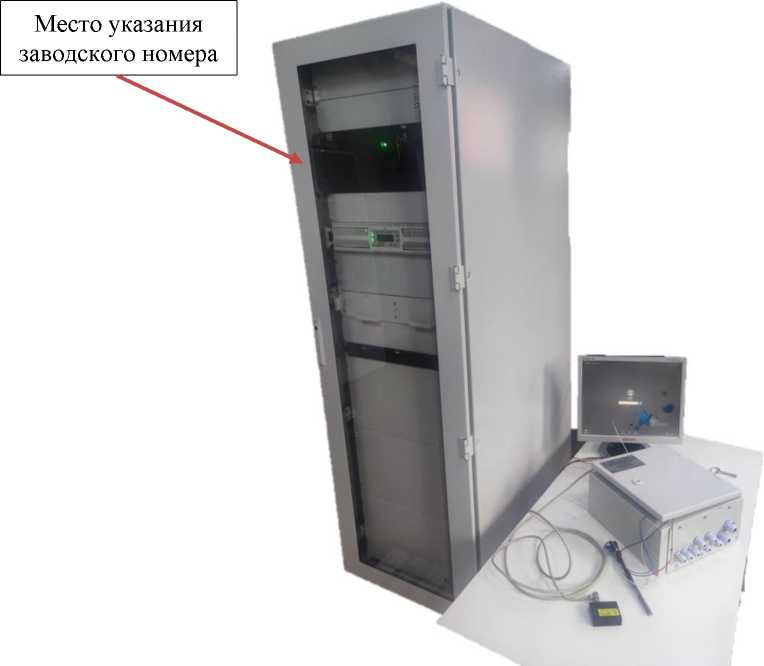

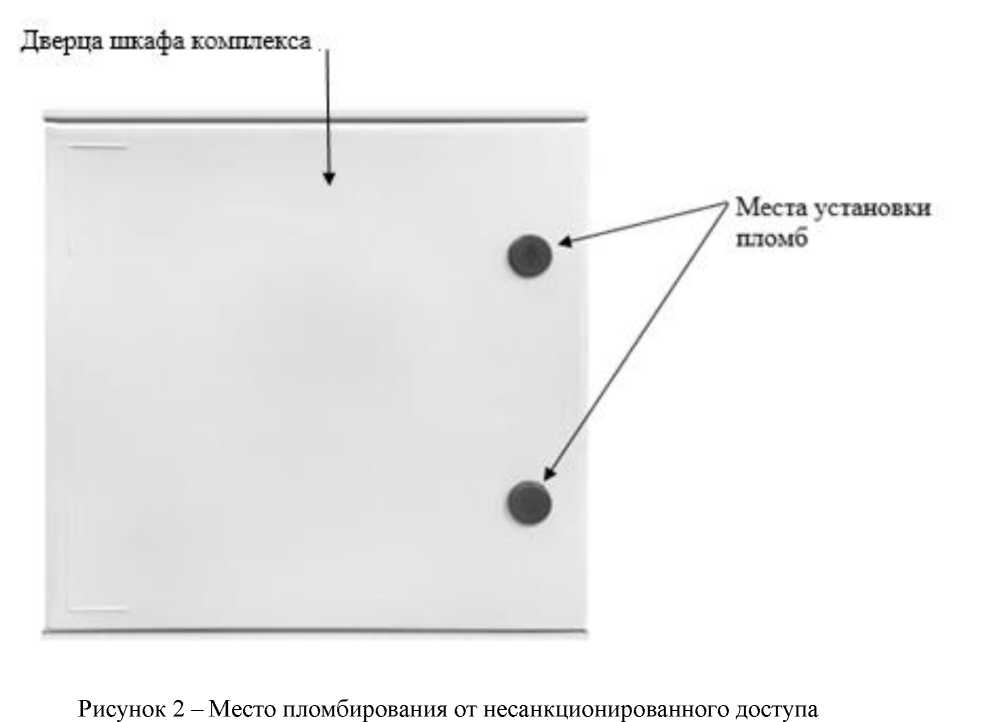

Комплекс представляет собой телекоммуникационный шкаф, выполненный либо из металла, либо пластика. В шкафу размещается оборудование, обеспечивающее функции приёма и записи изображения с камер, синхронизацию времени с использованием сигналов ГНСС, оборудование для обеспечения доступа к записям по сети Ethernet, блок терморегуляции и источник бесперебойного питания. Электропитание камер, подключаемых к устройству записи внутри шкафа, обеспечивается по технологии POE (Power-over-Ethemet).

Шкаф обладает степенью защиты не ниже IP66 и не допускает свободного доступа к оборудованию внутри шкафа. ПАК обеспечивает удаленный мониторинг состояния климата внутри шкафа, а также состояния системы электропитания по протоколам стека TCP/IP.

В комплекс, в общем случае, входят следующие составные части:

• - устройство приёма и записи изображения с камер (далее по тексту регистратор);

• - камеры видеонаблюдения;

• - блок синхронизации времени;

• - блок связи;

• - блок источника бесперебойного питания (далее по тексту - ИБП);

• - блок терморегуляции.

Комплекс обеспечивает:

• - запись и хранение видеопотоков с камер видеонаблюдения, с возможностью подключения до 3 видеокамер разрешением до 6 мегапикселей, при этом скорость входящего видеопотока составляет 48 мегабит в секунду, а скорость исходящего видеопотока составляет 64 мегабита в секунду;

• - предоставление мгновенных снимков изображений с каждой из камер по НТТР-запросу;

• - вариативность выбора видеокамер, в зависимости от расстояния до наблюдаемой сцены с места монтажа камеры;

• - круглосуточное формирование видеоизображения при любых погодных условиях;

• - автоматическую синхронизацию шкалы времени регистратора с национальной шкалой координированного времени Российской Федерации UTC(SU) по данным от навигационного приемника сигналов ГНСС: ГЛОНАСС, GPS, Beidou;

• - синхронизацию времени по протоколу NTP;

• - связь между блоками регистратора, синхронизации времени, питания, а также широкополосного доступа в Интернет со скоростью 1000 гигабит в секунду;

• - функции оконечного абонентского оборудования широкополосного доступа FTTH;

• - бесперебойное питание оборудования общей потребляемой мощностью от 30 до 250 Вт с напряжением питания от 42 до 56 В и временем автономной работы в случае отсутствия питания не менее 2 часов;

• -  непрерывный мониторинг состояния оборудования, в том числе и аккумуляторных батарей (АКБ);

• - связь с системой мониторинга по проводному каналу связи Ethernet по протоколу SNMP, а также посредством встроенного Web-интерфейса;

  • -  контроль шкафа, в котором несанкционированного доступа, за счёт (опционально);

  • - плавную регулировку выходного

размещено оборудование, на предмет подключения датчика открытия двери

напряжения в пределах, необходимых для эффективного заряда АКБ с целью увеличения их срока службы;

• - ограничение зарядного тока АКБ, ориентируясь на значение ёмкости подключённых АКБ;

• - мониторинг температуры АКБ и ограничение зарядного тока АКБ до минимально возможного при выходе значения температуры за пределы диапазона допустимых значений (опционально);

• - температурную компенсацию АКБ (опционально);

• - защиту АКБ (мониторинг напряжения и температуры (опционально));

• - автономный запуск оборудования при отсутствии входного питания;

• - контроль температуры внутри изделия (температурный режим);

• - контроль события открытия/закрытия двери;

• - предоставление по запросу системы верхнего уровня мгновенных аналоговых или дискретных значений параметров, уведомлений о произошедших событиях по проводному каналу связи Ethernet 10BASE-T, либо 100BASE-TX, по протоколу SNMP;

• - поддержание температурного режима для оборудования, установленного в шкафу, устойчивость к образованию конденсата внутри шкафа, а также «холодный» старт оборудования.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку на внутренней стороне дверцы шкафа телекоммуникационного и имеет буквенно-цифровое обозначение.

Внешний вид составных частей комплексов представлен на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

о фиксации административных правбЬ^рушениИ Электра.ЕСМО Р.403499.001ТУ

Рисунок 3 - Место нанесение заводского номера и знака утверждения типа

Программное обеспечение

Управление режимами работы и настройками измерителя осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	NVR-B3601.33.35.C30114.231204
Номер версии (идентификационный номер ПО)	В3601.33.35.С30114.231204
Цифровой идентификатор ПО	461714e38aba844c18bda168ac57b9a5
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемой абсолютной погрешности синхронизации текущего   времени   комплекса   с   национальной   шкалой координированного времени Российской Федерации UTC(SU), с	2
Пределы допускаемой относительной погрешности измерений выходного напряжения источника бесперебойного питания, %	±5

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	от 150 до 265
- частотой переменного тока, Гц	50
Потребляемая мощность, Вт, не более	250
Условия эксплуатации:
- температура окружающей среды, °С	от -40 до +60
- относительная влажность без образования конденсата при	от 45 до 85
температуре +25 °С, %
Средняя наработка на отказ, ч	35 ООО
Средний срок службы, лет, не менее	3
Срок службы внутреннего источника питания, лет, не менее	3
Степень защиты (по ГОСТ 14254-2015)	IP66
Габаритные размеры телекоммуникационного шкафа, мм
- ширина	400
- глубина	400
- высота	200
Масса комплекса, кг, не более	22

Знак утверждения типа

наносится на титульные листы формуляра и руководства по эксплуатации методом компьютерной графики и на внутреннюю сторону дверцы шкафа телекоммуникационного согласно рисунку 3 с помощью этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
1	2	3
Комплекс программно-аппаратный фотовидео фиксации административных правонарушений Электра.ЭСМО в составе:	НПЦР.403499.001	1 шт.
Шкаф телекоммуникационный в составе:	-	1 шт.
- блок приема и записи изображения с камер	-	1 шт.
- блок связи	-	1 шт.
- блок синхронизации времени	-	1 шт.
- блок терморегуляции	-	1 шт.
- источник бесперебойного питания	-	1 шт.
- аккумулятор	-	4 шт.
Камера видеонаблюдения:	-	1 шт.
- камера видеонаблюдения, разрешение 4-5 МП, объектив 2,7-13,5 мм	-	1 шт.
- камера видеонаблюдения, разрешение 4-5 МП, объектив 5-50 мм	-	1 шт.
Упаковка	-	1 шт.
Комплект эксплуатационных документов согласно ведомости.	НПЦР.403499.001ВЭ	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 12 «Способы управления изделием» в документе НПЦР.403499.001РЭ

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

НПЦР.403499.001ТУ Комплекс программно-аппаратный фото-видео фиксации административных правонарушений Электра.ЕСМО. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭЛЕКТРА» (ООО «ЭЛЕКТРА»)

ИНН 9705125848

Юридический адрес: 115172, г. Москва, Муниципальный округ Таганский вн.тер.г.,

Гончарная ул., д. 30, стр. 1

Телефон: +7 (499) 455-56-79

E-mail: info@rtk-electra.ru

Изготовитель

Общество с ограниченной ответственностью «ЭЛЕКТРА» (ООО «ЭЛЕКТРА») ИНН 9705125848

Юридический адрес: 115172, г. Москва, Муниципальный округ Таганский вн.тер.г., Гончарная ул., д. 30, стр. 1

Адрес места осуществления деятельности: 117403, г. Москва, ул. Никопольская, д. 6, стр. 1

Телефон: +7 (499) 455-56-79

E-mail: info@rtk-electra.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92005-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры АР10ХХ

Назначение средства измерений

Акселерометры АР10ХХ (далее - акселерометры) предназначены для измерений вибрационных и ударных ускорений.

Описание средства измерений

Принцип действия акселерометров основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.

В конструкции акселерометров использована механическая схема с пьезокерамическим элементом, работающим на сдвиг.

Акселерометры имеют модификации, которые приведенные в таблице 1. Модификации акселерометров отличаются номинальным значением коэффициента преобразования, амплитудным и частотным диапазонами измерений, типом соединителя и способом крепления к объекту контроля. Каждая модификация может иметь несколько исполнений, отличающихся типом соединителя или способом крепления к объекту контроля. Акселерометры АР1020, АР1024, АР1030, АР1032, АР1047, АР1084-01 имеют конструкцию, позволяющую электрически развязать схему измерений от объекта контроля с уменьшением электрических помех.

Материал корпуса - нержавеющая сталь или титановый сплав. Конструктивные особенности модификаций приведены в таблице 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус. Пломбирование акселерометров не предусмотрено.

Структура обозначений акселерометров (символы «Х» могут отсутствовать):

АР10

индекс модификации (до трех символов)

Таблица 1 -

особенности

Исполнение	Кпр1)	S 2) Оизм.ос.	Крепление	Вид кабельной заделки/Тип соединителя
1	2	3	4	5
Миниатюрные
АР1019	0,025	1	клеевое	встроенный кабель/AR05 (10-32UNF)
АР1024	0,3	1	клеевое	горизонтальный выход/AR03 (10-32UNF)
АР1024-О1				вертикальный выход/AR03 (10-32UNF)
АР1030	0,11	1	клеевое	встроенный кабель/AR05 (10-32UNF)
АР1032	0,2	1	клеевое	встроенный кабель/AR05 (10-32UNF)

Продолжение таблицы 1

1	2	3	4	5
АР1031	0,11	1	резьбовой хвостовик М5	встроенный кабель/AR05 (10-32UNF)
АР1031-01				встроенный кабель/розетка РС4ТВ
АР1031-02	0,03			встроенный кабель/AR05 (10-32UNF)
АР1034	0,3	1	шпилька М3	горизонтальный выход/AR02 (М3)
АР1034-01				вертикальный выход/AR02 (М3)
М			иниатюрные 3-х компонентные
АР1020	0,2	3	клеевое	встроенный кабель/3xAR05 (10-32UNF)
АР1021	0,2	3	хвостовик M5	встроенный кабель/3xAR05 (10-32UNF)
Общего назначения
АР1037	1	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
АР1037-01				встроенный кабель/AR05 (10-32UNF)
АР1037-02				встроенный кабель/AR05 (10-32UNF)
АР1037-03				вертикальный выход/AR03 (10-32UNF)
АР1040	2	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
АР1040-01				вертикальный выход/AR03 (10-32UNF)
АР1057	8	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
АР1057-01				горизонтальный выход/TNC-BJ
АР1057-02				вертикальный выход/AR03 (10-32UNF)
АР1090	8	1	шпилька М5	встроенный кабель/AR05 (10-32UNF)
Общего назначения 3-х компонентные
АР1038	1	3	шпилька М5	встроенный кабель/3х AR05 (10-32UNF)
АР1038Р				горизонтальный выход/AR09 (3-х штыр., М6)
АР1080	0,2	3	винт M3	встроенный кабель/3хAR05 (10-32UNF)
АР1081	1	3	2 винта M3	встроенный кабель/3хAR05 (10-32UNF)
АР1084	0,3	3	3 винта М2	вертикальный выход/3хAR03 (10-32UNF)
АР1084-01
Подводные
АР1078	1	1	шпилька М5	встроенный кабель/AR05 (10-32UNF)
АР1079	0,2	3	винт М3	встроенный кабель/3хAR05 (10-32UNF)
Высокочувствительные
АР1006	100	1	шпилька М5	горизонтальный выход/AR09 (3-х штыр., М6)
АР1006-01				встроенный кабель/2РМД18КПН4Г5В1
АР1006-02				встроенный кабель (металлорукав)/ 2РМД18КПН4Г5В1
АР1006-03				встроенный горизонтальный кабель/ 2РМД18КПН4Г5В1
АР1047	50	1	шпилька М5	встроенный кабель/2РМТ14КПН4Г1В1В
АР1048	20	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
АР1049	40	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
АР1050	60	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
Высокотемпературные
АР1026	0,1	3	4 винта М2,5	горизонтальный выход/AR09 (3-х штыр., М6)
АР1095	0,3	1	шпилька М3	горизонтальный выход/AR02 (М3)
АР1096	1	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
АР1097	1	1	шпилька М5	горизонтальный выход/AR03 (10-32UNF)
1) - Кпр - номинальный коэффициент преобразования, пКл/(м-с-2) 2) - Sизм.ос.- количество измерительных осей

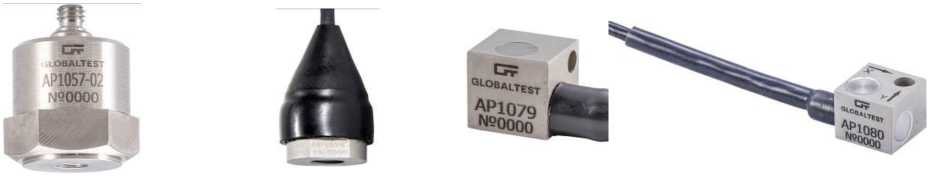

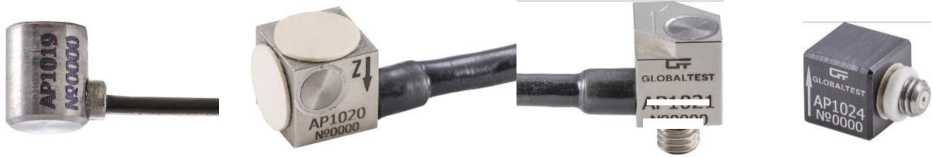

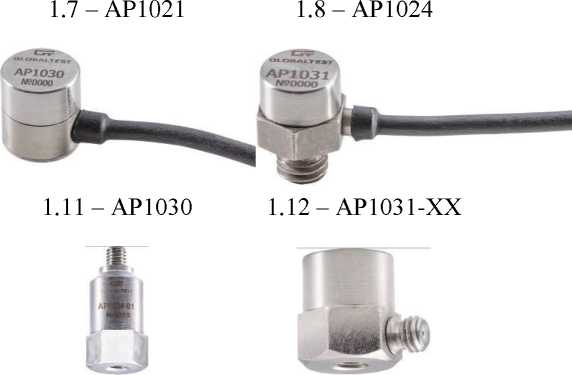

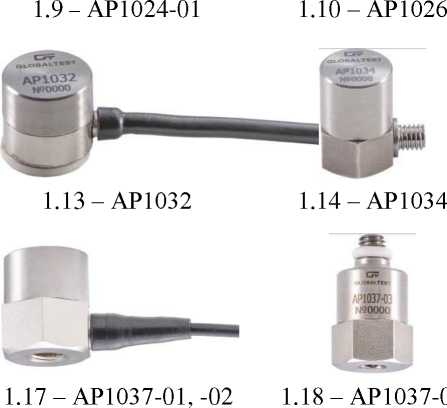

Рисунок 2 - Внешний вид акселерометров

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений амплитуды ускорения, м/с2:
- для АР1019, АР1024-ХХ, АР1031-ХХ, АР1021	от 1 до 100000
- для АР1030, АР1032	от 1 до 60000
- для АР1034-ХХ, АР1084-ХХ, АР1095	от 1 до 45000
- для АР 1020	от 1 до 30000
- для АР 1026	от 1 до 25000
- для АР1080, АР1079	от 1 до 15000
- для АР1037-ХХ	от 0,1 до 60000
- для АР1040-ХХ, АР1078, АР1096, АР1097	от 0,1 до 30000
- для АР1057-ХХ, АР1090, АР1038, АР1038Р,	от 0,1 до 15000
- для АР1081, АР1048	от 0,1 до 10000
- для АР1049	от 0,1 до 4000
- для АР1047, АР1050	от 0,1 до 2000
- для АР1006-ХХ	от 0,1 до 100
Номинальное значение коэффициента преобразования, пКл/(м-с-2):
- для АР1019	0,025
- для АР1031-02	0,03
- для АР 1026	0,1
- для АР1030, АР1031, АР1031-01	0,11
- для АР1020, АР1021, АР1032, АР1079, АР1080	0,2
- для АР1024-ХХ, АР1034-ХХ, АР1084-ХХ, АР1095	0,3

Наименование характеристики	Значение
Номинальное значение коэффициента преобразования, пКл/(м-с-2):
- для АР1037-ХХ, АР1038, АР1038Р, АР1078, АР1081, АР1096, АР1097	1,0
- для АР1040-ХХ	2,0
- для АР1057-ХХ, АР1090	8,0
- для АР1048	20
- для АР1049	40
- для АР1047	50
- для АР1050	60
- для АР1006-ХХ	100
Отклонение действительного значения коэффициента преобразования от но-
минального значения, %, в пределах	+20
Рабочий диапазон частот, Гц:
- для АР1019
- диапазон А	от 5 до 20000
- диапазон B	от 20 до 18000
- диапазон C	от 100 до 10000
- для АР1024-ХХ
- диапазон А	от 0,5 до 15000
- диапазон В	от 2 до 10000
- диапазон C	от 10 до 3500
- для АР1030
- диапазон А	от 0,5 до 20000
- диапазон В	от 5 до 18000
- диапазон C	от 20 до 6000
- для АР1031-ХХ
- диапазон А	от 0,5 до 20000
- диапазон В	от 5 до 18000
- диапазон C	от 20 до 7000
- для АР1020, АР1032, АР1080
- диапазон А	от 1 до 20000
- диапазон В	от 5 до 15000
- диапазон C	от 20 до 5000
- для АР1021, АР1034-ХХ
- диапазон А	от 0,5 до 20000
- диапазон В	от 1 до 18000
- диапазон C	от 20 до 7000
- для АР1037-ХХ
- диапазон А	от 0,4 до 20000
- диапазон В	от 0,5 до 15000
- диапазон C	от 10 до 5000
- для АР1040-ХХ
- диапазон А	от 0,4 до 14000
- диапазон В	от 0,5 до 7000
- диапазон C	от 10 до 3500
- для АР1057-ХХ
- диапазон А	от 0,4 до 12000
- диапазон В	от 0,5 до 6500
- диапазон C	от 10 до 3000

Наименование характеристики	Значение
Рабочий диапазон частот, Гц: - для АР1038, АР1038Р
- диапазон А	от 0,4 до 16000
- диапазон В	от 1 до 10000
- диапазон C	от 10 до 3500
- для АР1081
- диапазон А	от 0,5 до 20000
- диапазон В	от 2 до 10000
- диапазон C	от 15 до 3500
- для АР1084-ХХ
- диапазон А	от 0,5 до 10000
- диапазон В	от 1 до 5000
- диапазон C	от 10 до 2500
- для АР1078
- диапазон А	от 0,4 до 20000
- диапазон В	от 0,5 до 15000
- диапазон C	от 10 до 5000
- для АР1079
- диапазон А	от 1 до 20000
- диапазон В	от 5 до 12000
- диапазон C	от 20 до 5000
- для АР1006-ХХ
- диапазон А	от 0,1 до 2500
- диапазон В	от 0,1 до 1500
- диапазон C	от 1 до 500
- для АР1047
- диапазон А	от 0,1 до 5000
- диапазон В	от 2 до 3500
- диапазон C	от 5 до 1500
- для АР1048
- диапазон А	от 0,1 до 2000
- диапазон В	от 2 до 1500
- диапазон C	от 5 до 500
- для АР1049
- диапазон А	от 0,1 до 1500
- диапазон В	от 2 до 1000
- диапазон C	от 5 до 500
- для АР1050
- диапазон А	от 0,1 до 1200
- диапазон В	от 1 до 800
- диапазон C	от 2 до 350
- для АР1026, АР1095
- диапазон А	от 5 до 20000
- диапазон В	от 10 до 12000
- диапазон C	от 20 до 5000
- для АР1096, АР1097
- диапазон А	от 1 до 12000
- диапазон В	от 5 до 8000
- диапазон C	от 10 до 3500

Наименование характеристики	Значение
Неравномерность частотной характеристики относительно базовой частоты 200 Гц, %, в пределах:
- диапазон частот A	±45
- диапазон частот B	±12,5
- диапазон частот C	±4,0
Частота установочного резонанса в осевом направлении, кГц, не менее:
- для АР1019	90
- для АР1026, АР1031-ХХ, АР1034-ХХ	60
- для АР1021, АР1030, АР1080	55
- для АР1020, АР1032	50
- для АР1037-ХХ, АР1078, АР1079, АР1095	45
- для АР1024-ХХ, АР1038, АР1038Р, АР1040-ХХ, АР1081, АР1096, АР1097	30
- для АР1057-ХХ, АР1084-ХХ, АР1090	20
- для АР1047	15
- для АР1006-ХХ	7
- для АР1048	6
- для АР1049	5
- для АР1050	4
Относительный коэффициент поперечного преобразования, %, не более	5
Нелинейность амплитудной характеристики, %, в пределах:
- от минимального измеряемого ускорения до 400 м/с2 включ.	+1
- св. 400 м/с2 до максимального измеряемого ускорения	+4
Пределы допускаемой основной относительной погрешности измерения ускорения в рабочих диапазонах амплитуд и частот, %:
- диапазон частот B	±15
- диапазон С, при измерении ускорения до 400 м/с2 включ.	±5
Коэффициент влияния температуры окружающего воздуха, %/°С	±0,2
Коэффициент влияния переменного магнитного поля, м^с-2/(А^м-1), не более	1-10-3
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +25
- относительная влажность воздуха, %, не более	80

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Полярность выходного сигнала относительно корпуса соединителя	положительная
Масса акселерометра без кабеля, кг, не более: - для АР1019	0,0002
- для АР1030, АР1031-ХХ,	0,002
- для АР1032, АР1034-ХХ, АР1095	0,003
- для АР1024-ХХ	0,005
- для АР1079, АР1080	0,006
- для АР1020, АР1021	0,008
- для АР1078	0,010
- для АР1037-ХХ, АР1040-ХХ, АР1084-ХХ	0,015
- для АР1026, АР1038-ХХ, АР1048, АР1049, АР1050, АР1081, АР1096, АР1097	0,021
- для АР1057, АР1057-02, АР1090	0,042
- для АР1047, АР1057-01	0,070
- для АР1006-ХХ	0,165

Наименование характеристики	Значение
Габаритные размеры (диаметрхвысота), мм, не более: - для АР1019	3х4
- для АР1030	8х9
- для АР1031-ХХ, АР1034, АР1095	8х12
- для АР1034-01	8х18
- для АР1032	9х10
- для АР1037, АР1037-01, АР1037-02	12х15
- для АР1037-03	12х23
- для АР1040, АР1097	14х18
- для АР1040-01	14х25
- для АР1096	14х26
- для АР1078	14х32
- для АР1057	19х19
- для АР1057-01	24х33
- для АР1057-02	19х27
- для АР1047	22х31
- для АР1090	22х38
- для АР1048	24х20
- для АР1049, АР1050	24х24
- для АР1006-ХХ	36х31
- для АР1020 (длина^ширина^высота)	10х10х10
- для АР1021, АР1024-ХХ (длинахширинахвысота)	10х10х16
- для АР1080 (длинахширинахвысота)	11х11х9
- для АР1079 (длинахширинахвысота)	13х13х13
- для АР1026 (длинахширинахвысота)	18х18х15
- для АР1081 (длинахширинахвысота)	20х17х9
- для АР1038-ХХ (длинахширинахвысота)	20х20х10
- для АР1084-ХХ (длинахширинахвысота)	21х16х16
Условия эксплуатации: а) температура окружающего воздуха, °С - для АР1006-ХХ	от -60 до +120
- для АР1026, АР1095, АР1096, АР1097	от -60 до +250
- для остальных акселерометров АР10ХХ	от -60 до +150
б) относительная влажность воздуха - для АР1078, АР1079 до 40 °С	100 %
- для остальных акселерометров АР10ХХ при 35 °С и более низких температурах без конденсации влаги	до 95 %
в) переменное магнитное поле с напряженностью частотой 50 Гц	до 400 А/м

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433652.ХХХПС и руководства по эксплуатации АБКЖ.433652РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Акселерометр	АР10ХХ*	1 шт.
Акселерометры АР10ХХ. Паспорт	АБКЖ.433652.ХХХПС	1 шт.
Акселерометры АР10ХХ. Руководство по эксплуатации	АБКЖ.433652РЭ	1 экз. на партию
Комплект принадлежностей		по требованию
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методиках (методах) измерений

приведены в АБКЖ.433652РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

АБКЖ.433652ТУ Акселерометры АР10ХХ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru.

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru.

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 23375

Факс (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92006-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мера напряжения Fluke 732C

Назначение средства измерений

Мера напряжения Fluke 732C, (далее по тексту - мера) предназначена для воспроизведения постоянного напряжения с номинальными значениями 0,1 В; 1 В и 10 В. Мера предназначена в качестве рабочего эталона 1-го разряда с номинальным значением 10 В, в качестве рабочего эталона 1-го и 2-го разряда с номинальным значением 1 В и в качестве рабочего эталона 2-го и 3-го разряда с номинальным значением 0,1 В.

Описание средства измерений

К настоящему типу СИ относится мера напряжения Fluke 732C с заводским номером 4625008.

Принцип работы меры основан на стабилизации напряжения прецизионным стабилитроном с компенсацией его температурного дрейфа нагрузочным транзистором. Основу меры напряжения составляет термостатированный источник опорного напряжения на прецизионном стабилитроне с гарантированным дрейфом. Бесперебойную работу источника опорного напряжения обеспечивает встроенная аккумуляторная батарея. Мера имеет три выхода, формирующих стабилизированные постоянные напряжения с номинальными значениями 0,1 В; 1 В и 10 В. Общий вид меры представлен на рисунке 1.

маркировочная наклейка

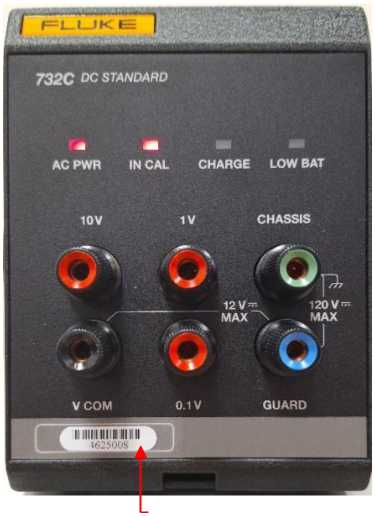

Рисунок 1 - Общий вид меры

Нанесение знака поверки на меру напряжения Fluke 732C не предусмотрено. Схема пломбировки от несанкционированного доступа представлен на рисунке 2.

места нанесения пломб в виде наклеек

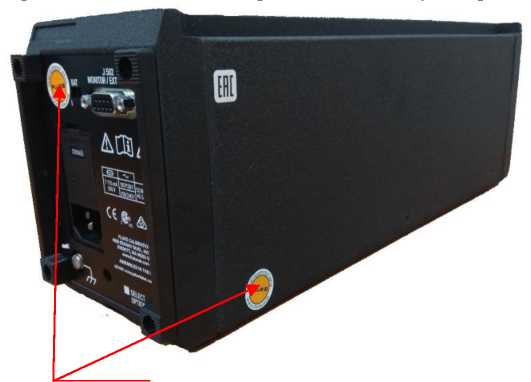

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Заводской номер в цифровом формате нанесен на маркировочную наклейку в виде

Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальные значения воспроизводимых напряжений, В	0,1; 1; 10
Относительная нестабильность напряжения меры, для номинального значения 10 В, применяемой в качестве рабочего эталона 1-го разряда за год, не более	± 1,5^10-6
Относительная нестабильность напряжения меры, для номинального значения 1 В, применяемой в качестве рабочего эталона 1-го разряда за год, не более применяемой в качестве рабочего эталона 2-го разряда за год, не более	± 1,5^10-6 ± 5^10-6
Относительная нестабильность напряжения меры, для номинального значения 0,1 В, применяемой в качестве рабочего эталона 2-го разряда за год, не более применяемой в качестве рабочего эталона 3-го разряда за год, не более	± 5^10-6 ± 1^10-5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	230 ± 23
- частота переменного тока, Гц	50 ± 0,5
Габаритные размеры, мм, не более - длина	406
- ширина	98
- высота	134
Масса, кг, не более	5,91
Условия эксплуатации: - температура окружающей среды, °C	от + 15 до + 25
- относительная влажность, %	не более 80
- атмосферное давление, кПа	от 96 до 104
Наработка до отказа, ч, не менее	20000
Средний срок службы, лет	10

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Мера напряжения (зав. № 4625008)	Fluke 732C	1 шт.
Кабель питания	-	1 шт.
Руководство по эксплуатации	19/001 РЭ	1 экз.

Сведения о методиках (методах) измерений

Приведены в руководстве по эксплуатации «Мера напряжения Fluke 732C. Руководство по эксплуатации. 19/001 РЭ», раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств электрического напряжения и электродвижущей силы, Росстандарта от 28 июля 2023 г. № 1520;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Фирма «Fluke Corporation», США

Адрес: 6920 Seaway Blvd., Everett, WA 98203, USA

Телефон: + 1 425 347 61 00

Факс: + 1 425 347 61 00

Web-сайт: http//www.fluke.com

Изготовитель

Фирма «Fluke Corporation», США

Адрес: 6920 Seaway Blvd., Everett, WA 98203, USA

Телефон: + 1 425 347 61 00

Факс: + 1 425 347 61 00

Web-сайт: http//www.fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 91998-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые ADS

Назначение средства измерений

Осциллографы цифровые ADS (далее по тексту - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.

Описание средства измерений

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее (далее - ЖК-дисплей) с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.

Конструктивно осциллографы состоят из моноблочного корпуса в настольном исполнении c сенсорным ЖК-дисплеем с диагональю 8 дюймов для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H и диагональю 10,4 дюйма для модификаций ADS-6134, ADS-6332, ADS-6144, ADS-6352, кнопок и ручек управления, BNC-совместимых высокочастотных разъемов, а также интерфейсов передачи данных USB, LAN и VGA (интерфейс передачи данных VGA штатно поставляется только для модификаций ADS-6134, ADS-6332, ADS-6144 и ADS-6352) для подключения внешних устройств передачи данных и управления режимами работы осциллографов.

Аналоговые каналы осциллографов имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пассивные пробники напряжения.

Осциллографы выпускаются в следующих модификациях: ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H, ADS-6332, ADS-6352, ADS-6134, ADS-6144, отличающихся метрологическими и техническими характеристиками.

Модификации осциллографов ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H могут быть дополнительно оснащены встроенным мультиметром (опция ADS-6000DMM), интерфейсом передачи данных VGA (опция ADS-6000VGA), а аккумуляторной батареей для автономного питания (опция XDS батарея).

Модификации осциллографов ADS-6064,  ADS-6104,  ADS-6124 могут

дополнительно оснащены встроенным двухканальным генератором сигналов (опция 6000FG2).

Серийный номер наносится на маркировочную наклейку типографским способом в виде буквенно-цифрового кода, состоящий из латинских букв и арабских цифр. Знак поверки наносится на заднюю панель осциллографов в виде самоклеящейся этикетки.

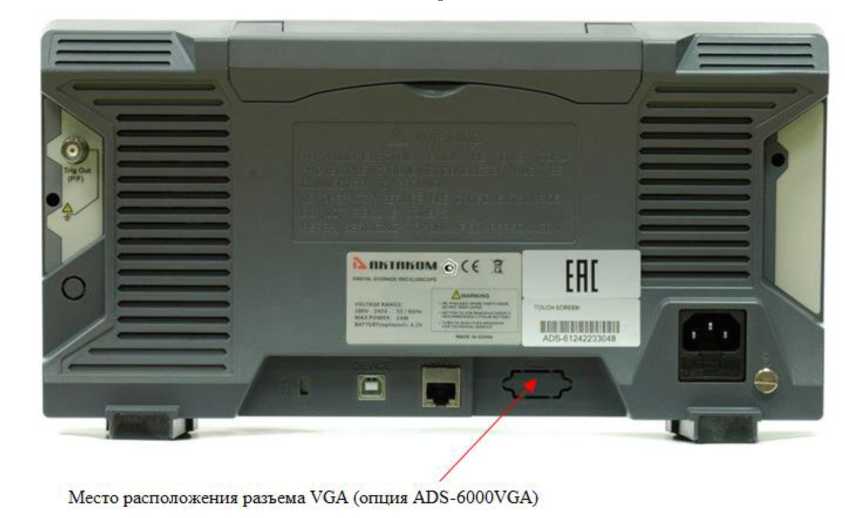

Общий вид осциллографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака поверки, знака утверждения типа и места нанесения серийного номера представлен на рисунках 1 - 3. настройки (регулировки) - пломба в виде наклейки.

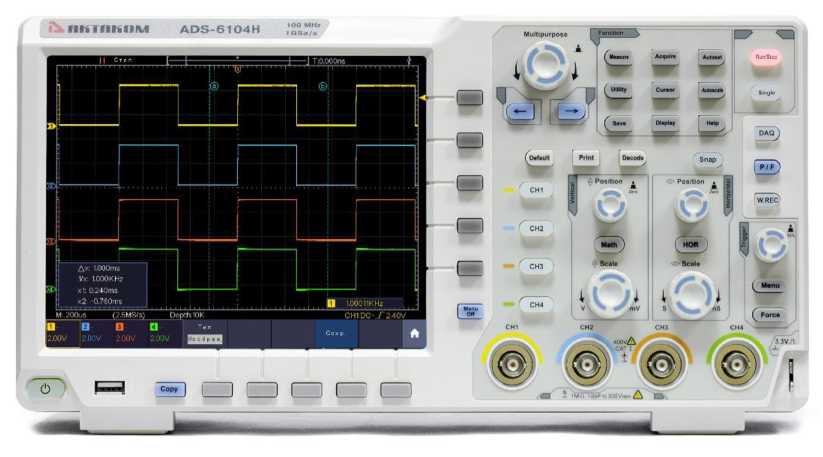

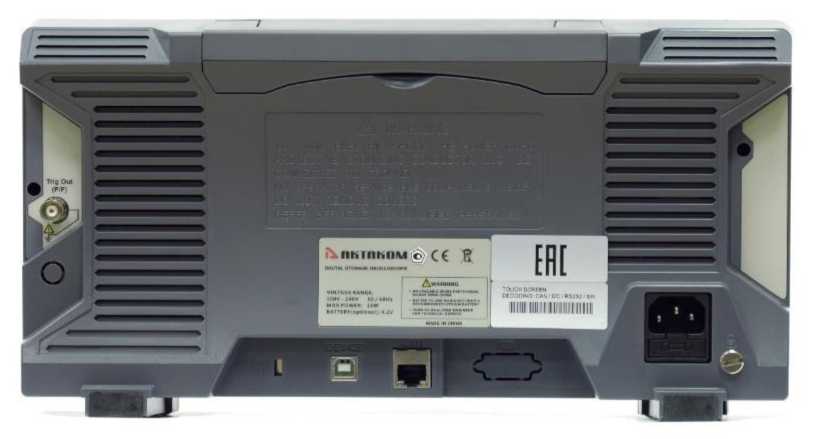

б) модификации ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H (вид сзади)

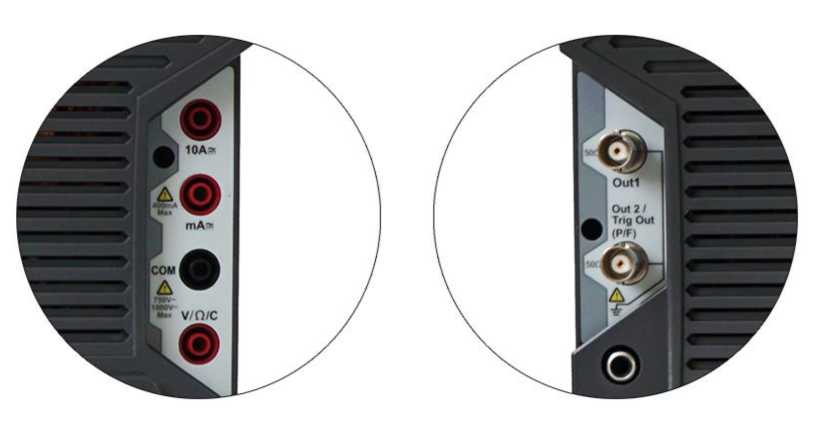

в) внешний вид разъемов встроенного мультиметра модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H (фото слева) и разъемов встроенного генератора сигналов произвольной формы модификаций ADS-6064, ADS-6104, ADS-6124 (фото справа)

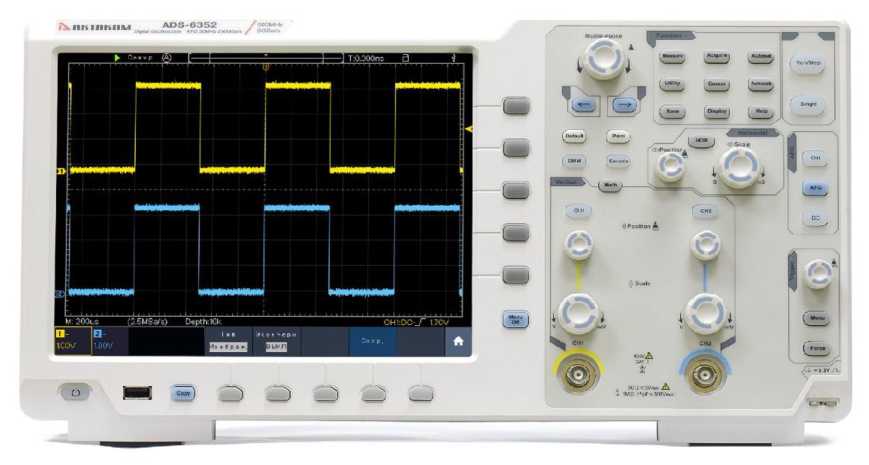

г) модификации ADS-6332 и ADS-6352 (вид спереди)

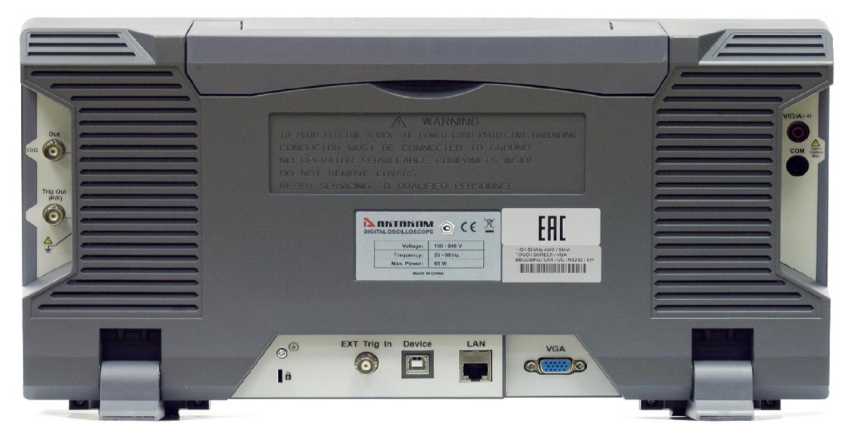

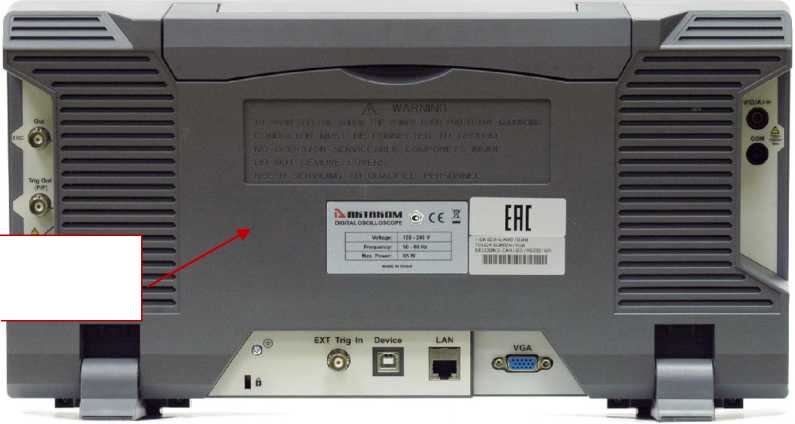

д) модификации ADS-6332 и ADS-6352 (вид сзади)

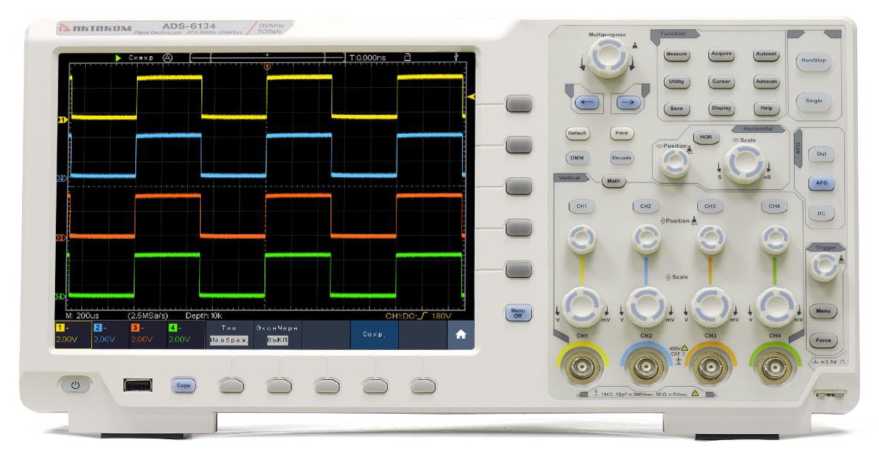

е) модификации ADS-6134 и ADS-6144 (вид спереди)

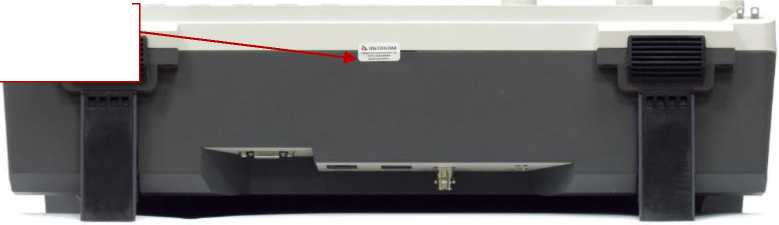

Рисунок 2 - Места нанесения знака утверждения типа и серийного номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) осциллографов состоит из встроенного и внешнего ПО.

Конструкция осциллографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Внешнее ПО предназначено для отображения результатов измерений, осциллограмм, эпюр, диаграмм и спектрограмм на персональном компьютере.

Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого встроенного ПО осциллографов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные	Значение для модификаций
	ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124	ADS-6124	ADS-6124H, ADS-6332, ADS-6352, ADS-6134, ADS-6144
Идентификационное наименование ПО	1)
Номер версии (идентификационный номер ПО)	V4.X.X 2)	V2.X.X 2)	V1.X.X 2)
Цифровой идентификатор ПО	-	-	-

Примечания

• ¹⁾ Соответствует обозначению модификаций осциллографов: ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H, ADS-6332, ADS-6352, ADS-6134, ADS-6144.

• ²⁾  Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать любые целые значения

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 1)	от 1 мВ/дел до 10 В/дел
Пределы допускаемой относительной погрешности установки коэффициента отклонения, % 2)
- при КО = 1 мВ/дел;	±4
- при Ко > 2 мВ/дел	±3
Верхние пределы частоты полосы пропускания, МГц: 3)
- для модификаций ADS-6064, ADS-6064H;	60
- для модификаций ADS-6104, ADS-6104H;	100
- для модификаций ADS-6124, ADS-6124H;	200
- для модификаций ADS-6134, ADS-6332;	350
- для модификаций ADS-6144, ADS-6352	500
Диапазон установки коэффициента развертки, в последовательности 1-2-5:
- для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H;	от 2 нс/дел до 1000 с/дел
- для модификаций ADS-6124, ADS-6124H;	от 1 нс/дел до 1000 с/дел
- для модификаций ADS-6134, ADS-6332, ADS-6144, ADS-6352	от 0,5 нс/дел до 1000 с/дел
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора	±2,5 •Ю-6
Примечания:
1) При значении входного активного сопротивления каналов 1 МОм.
2) При коэффициенте деления пробника «1х» (1:1). 3) По уровню напряжения 0,707 (-3 дБ).

Таблица 3 - Основные технические

Наименование характеристики	Значение
Количество входных аналоговых каналов, шт.: - для модификаций ADS-6332, ADS-6352; - для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H, ADS-6134, ADS-6144	2 4
Значение входного активного сопротивления каналов вертикального отклонения, МОм	(1±0,02)
Значение входной емкости каналов вертикального отклонения, пФ	(15±5)
Режимы запуска развертки	«Авто» (автоколебательный); «Ждущий» (ждущий); «Одиноч» (однократный)
Параметры электрического питания: - от сети переменного тока: - номинальное напряжение переменного тока, В; - номинальная частота переменного тока, Гц - от аккумуляторной батареи: - напряжение постоянного тока 1)	230 50 3,7
Нормальные условия измерений: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре +25 °С, %, не более	от +15 до +25 80
Габаритные размеры (высотахширинахдлина), мм, не более: - для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H; - для модификаций ADS-6134, ADS-6332, ADS-6144, ADS-6352	177x95x340 226x135x422
Масса, кг, не более: - для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H; - для модификаций ADS-6134, ADS-6332, ADS-6144, ADS-6352	2,6 5,0
Средняя наработка на отказ, ч	8000
Средний срок службы, лет	8
Примечание - 1) Дополнительная опция для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS-6104H, ADS-6124, ADS-6124H

Знак утверждения типа

наносится на заднюю панель корпуса осциллографов способом наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз./компл.
Осциллограф цифровой	ADS	1
Кабель питания сетевой	-	1
Пробник - для модификаций ADS-6332 и ADS-6352		2
- для модификаций ADS-6064, ADS-6064H, ADS-6104, ADS- 6104H, ADS-6124, ADS-6124H, ADS-6134, ADS-6144		4
Кабель USB	-	1
Кабель BNC 1)	-	1
Провода для измерений в режиме мультиметра 1)	-	1
Переходник для силы тока в диапазоне до 20 А 1)	-	1
Программное обеспечение 2)	-	1
Паспорт (включает в себя руководство по эксплуатации)	-	1
Примечания: 1) Для модификаций ADS-6134, ADS-6144, ADS-6332, ADS-6352. 2) Программное обеспечение доступно на интернет портале www.aktakom.ru

Сведения о методиках (методах) измерений приведены в разделе 3 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

«Осциллографы цифровые ADS». Стандарт предприятия.

Правообладатель

FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, Китай

Адрес: No. 19, Heming Road, Longwen District, Zhangzhou City, Fujian, China

Изготовитель

FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, Китай

Адрес: No. 19, Heming Road, Longwen District, Zhangzhou City, Fujian, China

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)

Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312

Тел./факс: +7(495)926-71-85

E-mail: post@actimaster.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311824.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92007-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики ультразвуковые UB500

Назначение средства измерений

Датчики ультразвуковые UB500 (далее - датчики) предназначены для бесконтактных измерений расстояний до физических объектов.

Описание средства измерений

Принцип действия датчиков основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности контролируемого объекта (мишень размером не менее 100x100 мм) сигнала с последующим преобразованием в величину измеряемого расстояния.

Конструктивно датчики выполнены в виде моноблока в корпусе из никелированной латуни. Датчик может быть установлен в любом положении перпендикулярно мишени. Крепление датчика в рабочем положении может осуществляться с помощью резьбовых колец из комплекта поставки. Датчик снабжен светодиодами, различные сочетания индикации которых соответствуют разным режимам работы датчика.

Датчики выпускаются в модификации UB500-18GM75-U-V1, цифро-буквенное обозначение которой идентифицирует их технические характеристики и конструктивные особенности.

Общий вид датчиков представлен на рисунке 1.

Заводской номер в виде цифрового обозначения наносится типографским способом на гладкую цилиндрическую часть корпуса датчика в виде наклейки.

Формат нанесения заводских номеров датчиков представлен на рисунке 2.

Нанесение знака поверки и знака утверждения типа на датчики и их пломбировка не предусмотрены.

Рисунок 1 - Общий вид датчиков

Место нанесения заводского номера

«SONIC SENSOR

J(i:WST2023042002l у |»ЛУОС 1 .

J;0-1OVj

30 5ООти

Рисунок 2 - Маркировка датчиков с указанием места нанесения заводского номера

Метрологические и технические характеристики

Метрологические и основные технические характеристики датчиков приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расстояний, мм	от 30 до 500
Пределы допускаемой основной приведенной погрешности измерений расстояний, %, от верхнего предела диапазона измерений	±1
Пределы допускаемой дополнительной приведенной погрешности измерений расстояний от температуры окружающей среды на весь диапазон температур эксплуатации, %, от верхнего предела диапазона измерений	±1,5
Нормальные условия измерений: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа	от +15 до +25 80 от 84 до 106

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 10 до 30
Потребляемая мощность, мВт, не более	84
Напряжение выходного сигнала, В	от 0 до 10
Габаритные размеры (диаметрхдлина), мм, не более	18x100
Масса, г, не более	60
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа	от -25 до +70 80 от 84 до 106
Средний срок службы, лет	3
Средняя наработка до отказа, ч, не менее	26280

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность датчиков

Наименование	Обозначение	Количество
Датчик ультразвуковой	UB500	1 шт.
Соединительный кабель *	-	1 шт.
Крепежное кольцо	-	2 шт.
Упаковочная тара	-	1 шт.
Руководство по эксплуатации	-	1 экз.
* Длина кабеля 2 или 5 м по требованию заказчика.

Сведения о методиках (методах) измерений

приведены в документе «Датчики ультразвуковые UB500. Руководство по эксплуатации», п. 4 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия Yueqing Winston Electric Co., Ltd, КНР.

Правообладатель

Yueqing Winston Electric Co., Ltd, КНР

Адрес: Floor 3, Liufeng Building, Liushi Town, Yueqing City, Zhejiang, China (Mainland), 325604

Телефон: 0086-577-27852809

Web-сайт: www.cnwinston.com

Изготовитель

Yueqing Winston Electric Co., Ltd, КНР

Адрес: Floor 3, Liufeng Building, Liushi Town, Yueqing City, Zhejiang, China (Mainland), 325604

Телефон: 0086-577-27852809

Web-сайт: www.cnwinston.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 812 251-76-01, факс: +7 812 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92008-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические WR

Назначение средства измерений

Преобразователи термоэлектрические WR (далее по тексту - преобразователи) предназначены для измерений температуры в различных производственных процессах. Преобразователи широко используются в нефтяной, химической промышленности, металлургии, электростанциях, легкой промышленности, пищевой промышленности, производстве цементных строительных материалов, газе, транспортировке природного газа и других областях.

Описание средства измерений

Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или преобразователя, имеющего на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока в унифицированный выходной сигнал электрического постоянного тока от 4 до 20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART и/или в цифровом виде для передачи по протоколу FOUNDATION Fieldbus.

Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который накладывается сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

Преобразователи конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе (закрываются резьбовыми крышками и имеют резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления), который может комплектоваться ЖК индикатором (для модели WRKK). Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.

Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2, а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя HART-коммуникатор.

Преобразователи выпускаются в нескольких модификациях WRNK, WREK, WRFK, WRCK, WRNK2, WREK2, WRFK2, WRCK2 отличающихся метрологическими характеристиками, представленными в таблице 2, а также конструктивными особенностями.

Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».

Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа на рисунке 1.

Заводской (серийный) номер в виде цифрового кода наносится на корпус преобразователей методом гравировки или при помощи информационной таблички или наклейки.

Пломбирование преобразователей не предусмотрено. Конструкция перобразователей не предусматривает нанесение знака поверки на корпус преобразователя.

Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические характеристики представленны в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений температуры, C для модификаций: - WREK, WREK 2	от -40 до +800
- WRNK, WRNK 2	от -40 до +1100
- WRFK, WRFK2	от -40 до +750
- WRCK, WRCK2	от -40 до +350
Пределы допускаемой абсолютной погрешности измерений температуры, °C для модификаций: - WRNK (в диапазоне измерений от -40 до +1100)	±1,5
- WREK (в диапазоне измерений от -40 до +800)	±1,5
- WRFK (в диапазоне измерений от -40 до +750)	±1,5
- WRNK2 (в диапазоне измерений от -40 до +1100)	±2,5
- WREK2 (в диапазоне измерений от -40 до +800)	±2,5
- WRFK2 (в диапазоне измерений от -40 до +750)	±2,5
- WRCK (в диапазоне измерений от -40 до +350)	±2,5
- WRCK2 (в диапазоне измерений от -40 до +350)	±0,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Выходные сигналы, мА	от 4 до 20
Маркировка взрывозащиты	1 Ex ia IIC T6_T1 Gb X 1 Ex db IIC T6 T1 Gb X
Габаритные размеры, мм, не более - диаметр	50
- высота	10000
Масса, кг, не более	8
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +85
- относительная влажность, %, не более	95
- атмосферное давление, кПа	от 86 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч, не менее	18000

Знак утверждения типа

наносится на маркировочную табличку преобразователей методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки преобразователей приведен в таблице 3.

Таблица 3 - Комплект поставки преобразователей

Наименование	Обозначение	Количество
Преобразователь температуры WR	-	1 шт.
Комплект монтажных принадлежностей и/или запасных частей	-	в соответствии с заказом
Руководство по эксплуатации	WR.001.РЭ	1 экз.
Паспорт	WR.001.ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации WR.001 .РЭ

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; Q/XB 78032-2019 Стандарт предприятия изготовителя XIYI CO., LTD.

Правообладатель

XIYI CO., LTD., Китай

Адрес: No.229, Daqing Road, Xi'an, Shaanxi

Изготовитель

XIYI CO., LTD., Китай

Адрес: No.229, Daqing Road, Xi'an, Shaanxi

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92009-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики термоэлектрические Cai Huang Thermoelectricity

Назначение средства измерений

Датчики термоэлектрические Cai Huang Thermoelectricity (далее - датчики) предназначены для измерений средней мощности лазерного излучения.

Описание средства измерений

Принцип действия датчиков основан на преобразовании термоэлектрическим преобразователем оптического сигнала в электрический с последующим выводом сигналов на вспомогательное устройство CHLP-P или на персональный компьютер, где сигнал, пропорциональный средней мощности лазерного излучения, выводится в виде значений в единицах Ватт.

Снятие результатов измерений с датчиков осуществляется при помощи вспомогательного устройства CHLP-P, выполненного в виде портативной консоли, или с помощью персонального компьютера (далее - ПК). Датчики могут быть подключены к ПК по интерфейсу USB.

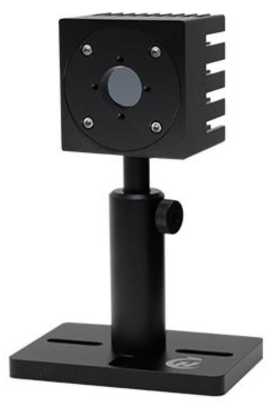

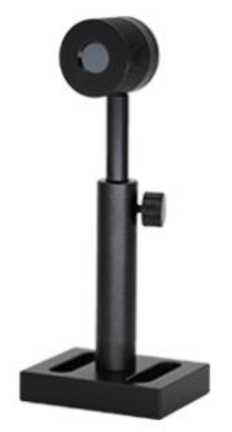

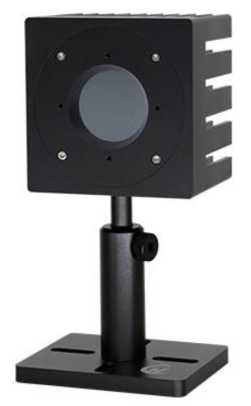

Датчики, в зависимости от диапазона рабочих значений мощности, рабочего спектрального диапазона и диаметра приемной площадки, выпускаются в различных модификациях: G5F-GT-10; G5F-GT-10U; 2M-HQ-8; 40F-MA-19; 100F-CB-40; W300-CB-40; W15K-PT-55.

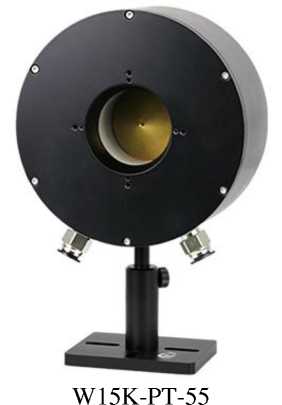

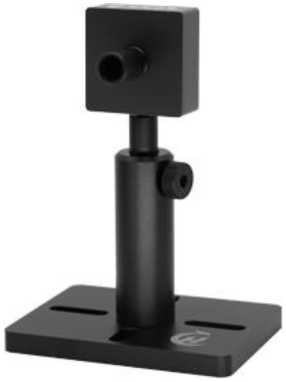

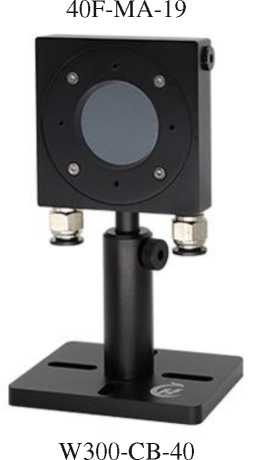

Конструктивно датчики представляют собой термоэлектрические преобразователи, выполненные в виде чувствительного элемента, преобразующего оптическое излучение в электрический сигнал. Изготавливаются в малогабаритных пластмассово-металлических корпусах со встроенным кабелем связи и разъемом на конце.

Совместно с датчиками для визуализации измеренного значения мощности лазерного излучения применяются вспомогательные устройства CHLP-P, возможно подключение датчиков по интерфейсу USB к ПК.

Для ограничения доступа внутрь корпуса произведено его пломбирование при помощи наклейки с пломбирующим эффектом.

Заводской номер датчика в виде последовательности цифр и букв наносится печатным способом на пластиковый шильдик, расположенный на соединительном кабеле для подключения к вспомогательному устройству или на соединительном кабеле, для подключения к ПК.

Общий вид датчиков, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1-2.

Рисунок 1 - Общий вид датчиков термоэлектрических Cai Huang Thermoelectricity

Место

пломбирования

Место нанесения заводского номера

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок

Программное обеспечение

Датчики термоэлектрические Cai Huang Thermoelectricity имеют встроенное программное обеспечение (далее - ПО), предназначенное для проведения и обработки результатов измерений, а также автономное ПО «CHLP», установленное на персональный компьютер, и ПО «CHLP-P» для портативной консоли. Программное обеспечение «CHLP» и «CHLP-P» используется для установки параметров входного лазерного излучения и отображения измерительной информации в цифровом виде.

Метрологически значимая часть встроенного ПО располагается в энергонезависимой памяти датчика, несанкционированное изменение ПО невозможно. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. В ПО «CHLP» и ПО «CHLP-P» метрологически значимая часть отсутствует.

Метрологически значимая часть ПО, встроенная в энергонезависимую память датчиков, защищена от несанкционированного доступа путем пломбирования датчиков.

Уровень защиты программного обеспечения, встроенного в энергонезависимую память датчиков, от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CHLP	CHLP-P
Номер версии (идентификационный номер) ПО, не ниже	Ver.2.0	Ver.1.0
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	G5F-GT-10	G5F-GT-10U	2M-HQ-8	40F-MA-19	100F-CB-40	W300-CB-40	W15K-PT-55
Рабочий спектральный диапазон, мкм	от 0,53 до 10,6
Диапазон измерений средней мощности лазерного излучения, Вт	от 0,1 до 5,0	от 0,1 до 5,0	от 0,1 до 2,0	от 0,1 до 40,0	от 0,1 до 100,0	от 0,3 до 300,0	от 100 до 10000
Пределы допускаемой относительной погрешности измерений средней мощности лазерного излучения, %	± 5	± 5	± 5	± 5	± 10	± 10	± 10

Таблица 3 - Основные технические

Наименование характеристики	Значение для модификации
	G5F-GT-10	G5F-GT-10U	2M-HQ-8	40F-MA-19	100F-CB-40	W300-CB-40	W15K-PT-55
Допустимый спектральный диапазон, мкм	от 0,19 до 15		от 0,19 до 25
Диапазон показаний средней мощности лазерного излучения, Вт	от 100^10-6 до 5	от 100^10-6 до 5	от 10^10-3 до 2	от 10^10-3 до 40	от 100^10-3 до 100	от 0,3 до 300	от 100 до 15000

Продолжение таблицы 3

Наименование характеристики	Значение для модификации
	G5F-GT-10	G5F-GT-10U	2M-HQ-8	40F-MA-19	100F-CB-40	W300-CB-40	W15K-PT-55
Разрешение, мВт	0,005	0,005	0,5	0,5	5	15	1000
Средняя максимальная плотность мощности, кВт/см2	1,5	1,5	0,5	20	0,05	20	6
Максимальная плотность энергии, Дж/см2	0,3	0,3	0,25	0,15	0,3	0,3	0,3
Диаметр приемной площадки, мм	10	10	8	30	40	40	55
Габаритные размеры, ШхГхВ, мм, не более	43x43x19	43x43x19		65x65x50	100x100x80	85x85x35
Габаритные размеры (Д x Г), мм, не более			22,0x16,5				170x82
Масса, кг, не более	0,2	0,2	0,2	0,35	0,5	1,0	5,0
Условия эксплуатации: - Температура окружающей среды, °С - Относительная влажность воздуха, %, не более - Атмосферное давление, мм рт. ст.				от +15 до +35 90 от 700 до 820

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик термоэлектрический	Cai Huang Thermoelectricity	1 шт.
Кабель USB*	-	1 шт.
Портативная консоль*	CHLP-P	1 шт.
USB-носитель с программным обеспечением CHLP 2.0*	-	1 шт.
Кейс для хранения*	-	1 шт.
Стойка и подставка для крепления к оптическому столу*	-	1 шт.
Руководство по эксплуатации	-	1 экз.
* По требованию заказчика

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Датчики термоэлектрические Cai Huang Thermoelectricity. Руководство по эксплуатации», раздел VIII «Методы измерения мощности лазерного излучения термоэлектрическими датчиками».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 2 августа 2022 г. № 1896 «Об утверждении государственной поверочной схемы для средств измерений средней мощности и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм»;

Стандарт предприятия ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай.

Правообладатель

ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай

Адрес: Caihuang Industrial Park, No. 6 Qingning Road, Longhua District, Shenzhen, China

Тел: (+86) 0755-81708850

Факс: (+86) 0755-81708850

Web-сайт: http://en.chtetech.com/

E-mail: chte@caihuang.com

Изготовитель

ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd., Китай

Адрес: Caihuang Industrial Park, No. 6 Qingning Road, Longhua District, Shenzhen, China

Тел: (+86) 0755-81708850

Факс: (+86) 0755-81708850

Web-сайт: http://en.chtetech.com/

E-mail: chte@caihuang.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт      оптико-физических      измерений»

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 91995-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители контактного угла оптические ADF CA7

Назначение средства измерений

Измерители контактного угла оптические ADF CA7 (далее - измерители) предназначены для измерений краевого угла смачивания (контактного угла) между жидкостью и твёрдой поверхностью.

Описание средства измерений

Принцип действия измерителей основан на фиксации изображения капли пробы жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла (краевого угла смачивания) между жидкостью и твердой поверхностью.

Конструктивно измерители представляют собой закрепленную на станине модульную систему, включающую в себя регулируемый предметный столик, механизм подачи капли, оптический модуль с камерой, регулируемый источник света.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную наклейку, расположенную на боковой поверхности станины со стороны блока источника света.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид измерителей контактного угла оптических ADF CA7 представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Рисунок 3 - Общий вид маркировочной таблички

В процессе эксплуатации измерители не предусматривают внешних регулировок. Пломбирование измерителей не производится.

Программное обеспечение

Измерители работают под управлением метрологически значимого обеспечения (далее - ПО) «Drop analysis», устанавливаемого на внешний компьютер, и предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защита ПО - «средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Drop analysis
Номер версии (идентификационный номер) ПО	не ниже 2.0.0.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений углов, градус	от 0 до 180
Пределы допускаемой абсолютной погрешности измерений углов, градус	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220
- частота переменного тока, Гц	50
- потребляемая мощность, В^А, не более	100
Габаритные размеры (ШхДхВ), мм, не более	890x400x580
Масса, кг, не более	28
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +25
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Срок службы, лет	5

Знак утверждения типа

наносится типографским способом на маркировочную табличку средства измерений и на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Измеритель контактного угла оптический	ADF CA7	1 шт.
Персональный компьютер с монитором	-	1 шт.
Калибровочный образец	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Эксплуатация изделия» документа «Руководство по эксплуатации. Измеритель контактного угла оптический ADF CA7».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

Стандарт предприятия ADF OPTICS CO LTD, Китай.

Правообладатель

ADF OPTICS CO LTD, Китай

Адрес: Китай, Zhejiang Sheng, Hangzhou Shi, Xihu Qu, Yuhangtang Rd, 799

Телефон: +86 12 5655 5381

E-mail: sales@adfmicroscopy.com

Изготовитель

ADF OPTICS CO LTD, Китай

Адрес: Китай, Zhejiang Sheng, Hangzhou Shi, Xihu Qu, Yuhangtang Rd, 799

Телефон: +86 12 5655 5381

E-mail: sales@adfmicroscopy.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 91996-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные АСК НДС ЗО ДП

Назначение средства измерений

Системы измерительные АСК НДС ЗО ДП (далее - системы) предназначены для измерений температуры и линейных перемещений бетонных конструкций.

Описание средства измерений

Принцип действия систем основан на измерении цифровых сигналов от первичных измерительных преобразователей (далее - ПИП), установленных на контролируемых объектах, по измерительным каналам (далее - ИК), поступающим на рабочую станцию системы. Полученную информацию станция посредством интерфейсов RS-485 (TIA/EIA-485-A) передает на сервер для дальнейшей визуализации и онлайн мониторинга при помощи программного обеспечения, установленного на персональном компьютере оператора.

Основными компонентами системы являются:

• - первичные измерительные преобразователи (измерители лазерные триангуляционные РФ60х, регистрационный номер в Федеральном информационном фонде № 87349-22, Датчики температуры цифровые «ШТРИХ ДТ», регистрационный номер в Федеральном информационном фонде № 73182-18), которые устанавливаются на контролируемых объектах и предназначены для преобразования физических величин в цифровые сигналы;

• - шкаф рабочей станции, который состоит из сервера системы, предназначенного для определения технического состояния контролируемого оборудования и предоставления информации эксплуатационному персоналу, и преобразователя интерфейсов, устанавливаемого в шкаф рабочей станции и предназначенный для обработки сигналов с датчиков;

• - коробки коммуникационные, предназначенные для обмена информацией между элементами системы.

В процессе эксплуатации системы не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам системы обеспечено запираемыми шкафами.

Заводской номер системы в числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе шкафа рабочей станции.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид систем измерительных АСК НДС ЗО ДП представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Программное обеспечение

Для работы с системами используется программное обеспечение (далее -  1О),

включающее операционную систему Astra Linux Special Edition, метрологически значимое 1О MasterScada 4D 1.3, предназначенное для разработки пользовательских интерфейсов, средств генерации отчетов, а также организации центрального мониторинга за системой, метрологически значимое 1О «ШЛЮЗ СВЯЗИ С ДАТЧИКАМИ ТЕМ1ЕРАТУРЫ ШТРИХ ДТ», предназначенное для измерений, обработки и хранения результатов измерений.

1рограммное обеспечение устанавливается на промышленном компьютере в стойке шкафа рабочей станции.

Уровень защиты 1О - «средний» в соответствии с P 50.2.077-2014.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационны е данные (признаки)	Значение
Идентификационно е наименование ПО	ШЛЮЗ СВЯЗИ С ДАТЧИКАМИ ТЕМПЕРАТУРЫ ШТРИХ ДТ	MasterScada 4D 1.3
Номер      версии (идентификационны й номер ПО)	707c015a4fa3eb345f89e2aa23e78b 4f nds_gate	1.3.2.32670(MPLCD 1 3 20230629. 1)
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от 0 до +60
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Диапазон измерений линейных перемещений, мм	от -25 до +25
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм	±0,125

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных каналов, шт.	от 2 до 225
Параметры электрического питания автоматизированного рабочего места:
- напряжение переменного тока, В	220+22-33
- частота переменного тока, Гц	50±1
Условия эксплуатации автоматизированного рабочего места:
- температура окружающей среды, °С	от +10 до +35
- относительная влажность воздуха, %, не более	80
Габаритные размеры (Длина^Ширина^Высота), мм, не более:
- шкаф рабочей станции системы	2060x605x820
- коробка коммутационная	330x300x160
- датчик температуры (длина^диаметр)	115x10
- датчик линейных перемещений	25x70x80
Масса, кг, не более:
- шкаф рабочей станции системы	350
- коробка коммутационная	7 1 1
- датчик температуры
- датчик линейных перемещений

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерительная	АСК НДС ЗО ДП	1 шт.
Программное обеспечение	-	1 шт.
Руководство по эксплуатации	27124463.421417.01-2022 РЭ	1 экз.
Руководство оператора	27124463.421417.01-2022 РО	1 экз.
Руководство системного программиста	27124463.421417.01-2022 РСП	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Назначение программы» «Системы измерительные АСК НДС ЗО ДП. Руководство оператора».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

ТУ 33.20.70-001-27124463-2022 Система измерительная АСК НДС ЗО ДП (АСК НДС ЗО ДП). Технические условия.

Правообладатель

Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»)

ИНН 7717788613, ОГРН 1147746778816

Юридический адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, эт. 5, каб 510, 510а

Тел.: (495) 361-61-65

E-mail: praktikcert@gmail.com

Изготовитель

Общество с ограниченной ответственностью «НТЦ СФЕРА» (ООО «НТЦ СФЕРА»)

ИНН 7717788613, ОГРН 1147746778816

Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, эт. 5, каб 510, 510а Тел.: (495) 361-61-65

E-mail: praktikcert@gmail.com

Испытательный центр

Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 91997-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные электромеханические X-Pro

Назначение средства измерений

Машины испытательные универсальные электромеханические X-Pro (далее - машины) предназначены для измерений силы при проведения механических испытаний материалов (черных и цветных металлов и их сплавов, резины, пластмасс, тканей, керамики, бетона, композитов, древесины и других) и образцов или готовых изделий в режимах растяжения, сжатия и изгиба.

Описание средства измерений

Принцип действия машин основан на преобразовании электрической энергии системой автоматизированного электропривода переменного тока в механическую энергию линейного перемещения подвижной траверсы с целью деформирования испытательных образцов при одновременном измерении нормированных значений силы.

Конструктивно машины состоят из силовой рамы, установленной на основании, включающей направляющие и шарико-винтовые пары (ШВП), подвижной траверсы, датчика силоизмерительного, датчика контроля перемещения, приспособления для испытаний образцов на сжатие, верхней и нижней штанг для крепления пассивного и активного захватов, блока конечных аварийных выключателей, электропривода и микропроцессорной системы управления, устройства ввода-вывода.

Машины комплектуются одним или несколькими датчиками силоизмерительными с различными диапазонами измерений, не превышающими верхний предел измерений силы машины.

По требованию заказчика машины могут быть укомплектованы устройствами измерений деформации стационарного или навесного исполнения с аналоговым или цифровым выходным сигналом, системами температурных испытаний или климатическими камерами.

Процесс деформирования образца начинается при перемещении подвижной траверсы в заданном направлении. При этом электрические сигналы от датчика силоизмерительного и датчика перемещения начинают поступать в блок микропроцессорных контроллеров управления и измерений, в котором происходит их синхронное преобразование в значения силы и перемещения подвижной траверсы. Процесс деформирования образцов происходит по заданной программой методике и заканчивается в случае разрыва образца или достижении какого-либо критерия останова испытания.

Микропроцессорная система управления и измерений, включающая блок микропроцессорных контроллеров и электронного устройства ввода-вывода, осуществляет прием, обработку и хранение сигналов от датчиков измерительной системы: силоизмерительных, перемещения подвижной траверсы, блока конечных выключателей, а также вырабатывает сигналы для управления машиной и процессом испытания. В качестве электронного устройства ввода-вывода в машинах может использоваться пульт оператора (пульт) или персональный компьютер (ПК) или ноутбук.

Модификации машин имеют обозначения X-Pro A.B.C, где:

X-Pro - обозначение типа машин по каталогу изготовителя;

A - цифровой индекс, соответствующий верхнему пределу кН, (может принимать значения 5, 10, 20, 50, 100, 200, 300, 500, 600);

B - цифровой индекс, обозначающий исполнение машин по высоте (1 - укороченная, 2 - стандарт, 3 - удлиненная);

C - цифровой индекс, обозначающий пределы допускаемой относительной погрешности измерений силы (нагрузки), (может принимать значения 05, 1, 2 при значениях пределов допускаемой относительной погрешности измерений силы 0,5, 1, 2 % соответственно).

Идентификация машин осуществляется методом визуального осмотра бирки, прикреплённой на боковую стенку корпуса машины, где отображена информация о типе, модификации, наименовании изготовителя, заводском номере, знаке утверждения типа. Заводской номер в виде арабских цифр наносится на бирку ударно-точечным методом.

Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на машины не предусмотрено.

Пломбирование машин не предусмотрено.

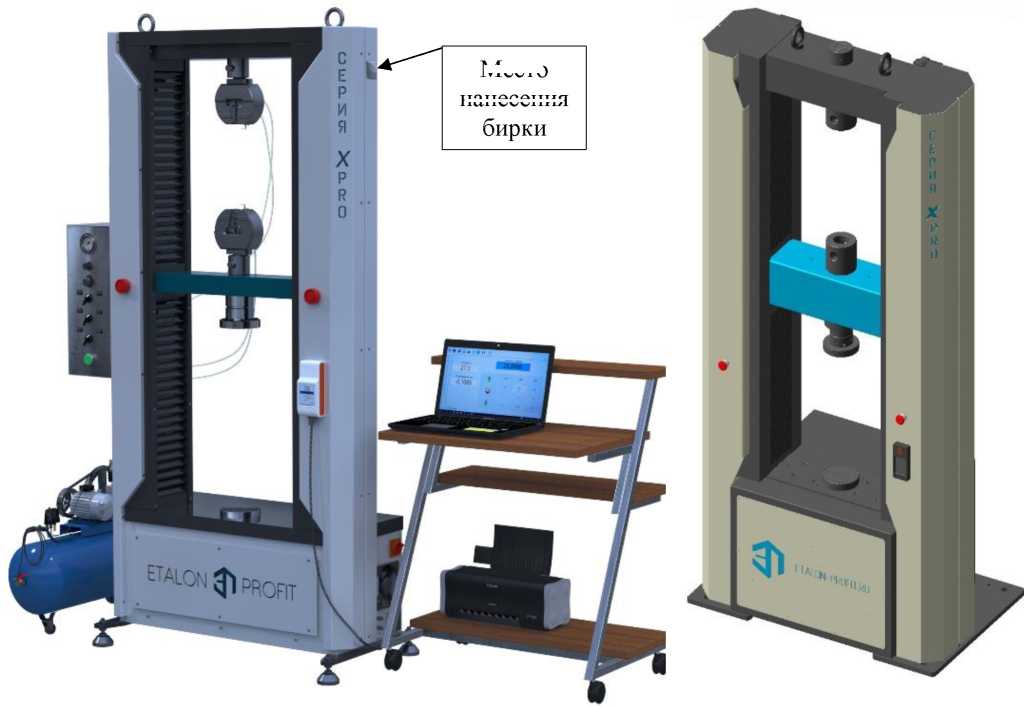

Общий вид машин представлен на рисунке 1.

Общий вид бирки представлен на рисунке 2.

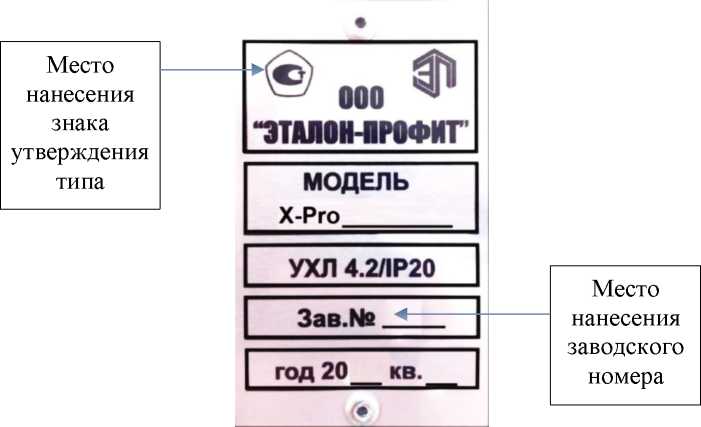

Рисунок 2 - общий вид бирки

Программное обеспечение

Внешнее программное обеспечение (далее - ПО), устанавливаемое на устройство ввода-вывода информации, является метрологически значимым и предназначено для управления машиной, сбора информации от датчиков силоизмерительных и датчика перемещения траверсы, обработки результатов испытаний, их отображения и вывода.

Машины имеют защиту ПО от преднамеренных изменений, реализованную путем защиты блока микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«X-Pro IT»	«Prof IT»
Номер версии (идентификационный номер ПО)	не ниже 1.0.0.1	не ниже 1.0.0.1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификации	Верхний предел измерений силы, кН
X-Pro 5.В.С	5
X-Pro 10.В.С	10
X-Pro 20.В.С	20
X-Pro 50.В.С	50
X-Pro 100.В.С	100
X-Pro 200.В.С	200
X-Pro 300.В.С	300
X-Pro 500.В.С	500
X-Pro 600.В.С	600

Таблица 3 -

Наименование характеристики	Значение
Нижний предел измерений силы, кН*	0,00001
Пределы допускаемой относительной погрешности измерений силы, %**	±0,5; ±1; ±2
Диапазон измерений перемещений подвижной траверсы, мм***	от 0,0001 до 2000
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы без нагрузки в диапазоне от 0,01 до 10 мм включ., мм	±0,01
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы без нагрузки в диапазоне св. 10 мм до верхнего предела измерений включ, %	±0,1

* - Минимально возможное значение нижнего предела измерений силы. Конкретное значение зависит от номинала установленных датчиков силы. Значение нижнего предела измерений силы указывается в индивидуальных паспортах на машины

** - Указывается в модификации машины под индексом «C»

*** - Минимально и максимально возможные значения нижнего и верхнего пределов измерений перемещения подвижной траверс Конкретные значения указываются в индивидуальных паспортах на машины.

Таблица 4 - Основные технические характеристики

Модификации	Масса, кг, не более	Габаритные размеры, мм, не более			Потребляемая мощность, кВт, не более
		Высота	Длина	Ширина
X-Pro 5.1.С	300	1400	1200	1000	1,5
X-Pro 5.2.С	400	2200
X-Pro 5.3.С	500	3000
X-Pro 10.1.С	300	1400
X-Pro 10.2.С	400	2200
X-Pro 10.3.С	500	3000
X-Pro 20.1.С	300	1400
X-Pro 20.2.С	400	2200
X-Pro 20.3.С	500	3000
X-Pro 50.1.С	400	1400	1200	1000	3
X-Pro 50.2.С	500	2200
X-Pro 50.3.С	600	3000
X-Pro 100.1.С	500	1400	1200	1000	4,5
X-Pro 100.2.С	600	2200
X-Pro 100.3.С	700	3000
X-Pro 200.1.С	1700	2000	1600	1200	5,5
X-Pro 200.2.С	2000	2800
X-Pro 200.3.С	2300	3600
X-Pro 300.1.С	1700	2000
X-Pro 300.2.С	2000	2800
X-Pro 300.3.С	2300	3600
X-Pro 500.1.С	1700	2000	1600	1200	11
X-Pro 500.2.С	2000	2800
X-Pro 500.3.С	2300	3600
X-Pro 600.1.С	1700	2000
X-Pro 600.2.С	2000	2800
X-Pro 600.3.С	2300	3600

Таблица 5 - Основные технические

Наименование характеристики	Значение
Диапазон задания линейных скоростей перемещения подвижной траверсы, мм/мин*	от 0,0005 до 2000
Параметры питания электрической сети переменного тока -  напряжение, В -  частоты, Гц	от 207 до 253 / от 360 до 440 от 49 до 51
Условия эксплуатации: - температура окружающего воздуха, °С -  относительная влажность воздуха (без конденсата), % -  атмосферное давление, кПа	от + 10 до + 35 от 10 до 90 от 90 до 110
Вероятность безотказной работы за 1000 часов	0,97
Средний срок службы, лет, не менее	20

* - Минимально и максимально возможные значения нижнего и верхнего пределов измерений линейной скорости перемещения подвижной траверсы указываются в индивидуальных паспортах на машины.

Знак утверждения типа

наносится методом офсетной печати на паспортную табличку (бирку), прикрепляемую на корпус машины.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Машина    испытательная    универсальная электромеханическая X-Pro	В зависимости от модификации	1 шт.
Электронное устройство ввода-вывода	-	1 шт.
Приспособление для проведения испытания на сжатие	-	1 комплект
Программное обеспечение	«X-Pro IT» или «Prof IT»	1 экз.
«Машины   испытательные   универсальные электромеханические X-Pro. Паспорт»	X-Pro (5 - 100) ПС или X-Pro (200 - 600) ПС, в зависимости от модификации	1 экз.
«Программное обеспечение X-Pro IT для машин испытательных               универсальных электромеханических X-Pro A.B.C. Руководство по эксплуатации»; «Программное обеспечение Prof IT для машин испытательных               универсальных электромеханических X-Pro A.B.C. Руководство по эксплуатации»	X-Pro 1Т.ПО или Prof IT. ПО, в зависимости от модификации ПО	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 12 «Подготовка к работе» документа X-Pro (5 - 100) ПС «Машины испытательные универсальные электромеханические X-Pro. Паспорт» и в пункте 12 «Подготовка к работе» документа X-Pro (200 - 600) ПС «Машины испытательные универсальные электромеханические X-Pro. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ   26.51.62-009-06941442-23    «Машины испытательные универсальные

электромеханические X-Pro. Технические условия»;

ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».

Правообладатель

Общество с ограниченной (ООО «Эталон-Профит») ИНН 3702173112

Адрес юридического лица: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А

Тел.: 8 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru

Изготовитель

Общество     с ограниченной

(ООО «Эталон-Профит») ИНН 3702173112

Адрес: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А Тел.: 8 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Тел.: +7 (495) 274-0101

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 91999-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители крутящего момента силы ЕСМА

Назначение средства измерений

Измерители крутящего момента силы ЕСМА (далее по предназначены для измерений крутящего момента силы.

электрического сигнала и расположенных на чувствительных элементах торсионного вала. Электрические сигналы с тензорезисторов поступают на модуль управления, где осуществляется их преобразование и обработка, с последующим выводом результатов измерений на блок индикации.

Конструктивно измерители состоят из торсионного вала с жестко закрепленными соединительными фланцами и модуля управления с разъемом подключения блока индикации. Модуль управления обеспечивает индукционное питание и прием измерительных сигналов с торсионного вала, их обработку и передачу на блок индикации.

Измерители выпускаются в следующих модификациях: ЕСМА TMF-5, ЕСМА TMF-10, ЕСМА TMF-20, ЕСМА TMF-50, ЕСМА TMF-100, ЕСМА TMF-200, ЕСМА TMF-300, ЕСМА TMF-500, ЕСМА TMF-1000, ЕСМА TMF-2000, ЕСМА TMF-3000, ЕСМА TMF-5000, ЕСМА TMF-10000, ЕСМА TMF-15000, ЕСМА TMF-20000 Количество модификаций - 15.

Измерители могут использоваться для измерений в режимах статического и динамического приложения крутящего момента силы, в направлении нагружения по или против часовой стрелки.   Структура условного обозначения модификаций:

Измеритель крутящего момента силы ECMA TMF-X где:

ECMA - торговая марка ООО «ЭЛ-СКАДА»; TM - измеритель крутящего момента силы; F - фланцевые соединения с внешним оборудованием;

Х - верхняя граница диапазона измерений, Н^м: 5; 10; 20; 50; 100; 200; 300; 500; 1000; 2000; 3000; 5000; 10000; 15000; 20000.

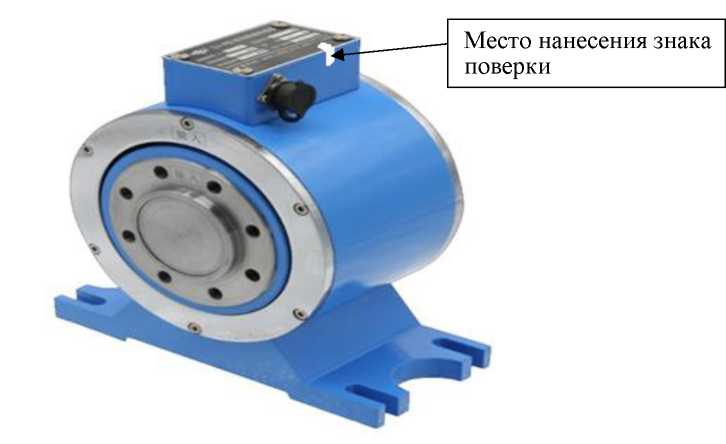

В целях предотвращения несанкционированной настройки и вмешательства в работу измерителя, производится его пломбирование путем нанесения знака поверки в виде наклейки, таким образом, чтобы ее фиксация была на маркировочной табличке и корпусе измерителя.

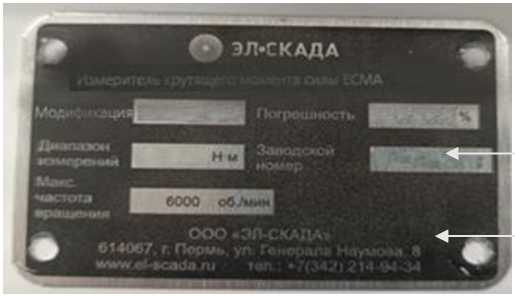

На корпусе измерителя при помощи специализированного крепежа установлена маркировочная табличка, содержащая следующую информацию: товарный знак и данные предприятия-изготовителя, модификация измерителя, верхняя граница диапазона измерений, погрешность, допустимая частота вращения и заводской номер. Информация нанесена методом лазерной гравировки. Заводской номер представляет собой набор арабских цифр.

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение
Модификация	ЕСМА TMF-5	ЕСМА TMF-10	ЕСМА TMF-20	ЕСМА TMF-50	ЕСМА TMF-100
Диапазон измерений крутящего момента силы, Н^м	от 0,25 до 5	от 0,5 до 10	от 1 до 20	от 2,5 до 50	от 5 до 100
Пределы допускаемой относительной погрешности измерений крутящего момента силы, %	±1,0 %

таблицы 2.

Наименование параметра	Значение
Модификация	ЕСМА TMF-200	ЕСМА TMF-300	ЕСМА TMF-500	ЕСМА TMF-1000	ЕСМА TMF-2000
Диапазон измерений крутящего	от 10	от 15	от 25	от 50	от 100
момента силы, Н^м	до 200	до 300	до 500	до 1000	до 2000
Пределы допускаемой относительной погрешности измерений крутящего момента силы, %			±1,0 %

таблицы 2.

Наименование параметра	Значение
Модификация	ЕСМА	ЕСМА	ЕСМА	ЕСМА	ЕСМА
	TMF-3000	TMF-5000	rMF-10000	TMF-15000	TMF-20000
Диапазон измерений крутящего	от 150	от 15	от 500	от 750	от 1000
момента силы, Н^м	до 3000	до 5000	до 10000	до 15000	до 20000
Пределы допускаемой относительной погрешности измерений крутящего момента силы, %			±1,0 %

Таблица 3 - Основные технические

Наименование параметра	Значение
Модификация	ЕСМА TMF-5	ЕСМА TMF-10	ЕСМА TMF-20	ЕСМА TMF-50	ЕСМА TMF-100		ЕСМА TMF-200		ЕСМА TMF-300		ЕСМА TMF-500
Допустимая частота вращения торсионного вала, об/мин	6000							5000
Габаритные размеры длина, мм, не более			90							95
ширина, мм, не более			140							160
высота, мм, не более			200							210
Масса, кг, не более	5,5					6		6,5		7,5

Таблицы 3

Наименование параметра	Значение
Модификация	ЕСМА TMF- 1000	ЕСМА TMF- 2000	ЕСМА TMF- 3000	ЕСМА TMF- 5000	ЕСМА TMF- 10000	ЕСМА TMF- 15000	ЕСМА TMF- 20000
Допустимая частота вращения
торсионного вала, об/мин	4000			3000			1800
Габаритные размеры
длина, мм, не более	110	130			130
ширина, мм, не более	200	250			250
высота, мм, не более	220	290			300
Масса, кг, не более	9,5	15	25		35	40

Таблица 4 - Общие технические

Наименование параметра	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220 ±22
- частота переменного тока, Гц	50 ±0,4
Нормальные условия эксплуатации: - температура окружающего воздуха, °С	от +18 до +28
- относительная влажность воздуха, %, не более	80
- атмосферное давление, кПа	от 86,0 до 106,7
Условия эксплуатации:	от -30 до +60
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более	90
- атмосферное давление, кПа	от 86,0 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение
Измеритель крутящего момента силы	ЕСМА TMF-Х*
Блок индикации	-
Руководство по эксплуатации	ЕСМА-РЭ
Паспорт	ЕСМА-ПС
*Х - верхняя граница диапазона измерений

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Измерители крутящего момента силы ЕСМА» Раздел 5 -выполнение измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;

ТУ 26.51.66-010-73900527-2023 «Измерители крутящего момента силы ЕСМА» Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН: 5904117160

Юридический адрес: 614067, г. Пермь, ул. Генерала Наумова, д. № 8

Изготовитель

Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА») ИНН: 5904117160

Адрес: 614067, г. Пермь, ул. Генерала Наумова, д. № 8

E-Mail: info@el-scada.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел.: 8 800 200 22 14

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92000-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализатор Picarro G2401

Назначение средства измерений

Газоанализатор Picarro G2401 (далее - газоанализатор) предназначен для измерений объемной доли монооксида углерода (СО), диоксида углерода (СО2) и метана (СН i) в атмосферном воздухе и воздухе рабочей зоны.

Описание средства измерений

К настоящему типу средств измерений относится газоанализатор Picarro G2i01 с заводским номером 3783-CFKADS2390. Газоанализатор представляет собой стационарный прибор циклического действия.

Принцип действия газоанализатора - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе, который заполняется анализируемой пробой газовой смеси.

Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию монооксида углерода (СО), диоксида углерода (СО2) и метана (СН i) в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.

Газоанализатор имеет три измерительных канала - объемной доли монооксида углерода, объемной доли диоксида углерода и объемной доли метана и один индикаторный -объёмной доли воды.

Газоанализатор является стационарным прибором, в состав которого входят:

• - измерительный блок, состоящий из спектрометра, встроенного компьютера с жёстким диском для анализа и хранения данных и ПО;

• - внешний форвакуумный насос, обеспечивающий вакуум в измерительном блоке;

• - монитор, клавиатура, компьютерная мышь.

На лицевой панели измерительного блока газоанализатора расположены:

• - светодиодный индикатор, отражающий состояние прибора;

• - USB разъем.

На задней панели измерительного блока расположены:

• - кнопка включения/выключения измерительного блока;

• - разъем для присоединения внешнего вакуумного насоса;

• - разъем для подачи анализируемой газовой смеси;

• - разъем для подключения монитора;

• - порты Com и Ethernet и USB разъемы;

• - шильдик с наименованием модели, заводским номером и датой выпуска.

Результаты измерений выводятся на экран монитора. Доступ в режим корректировки показаний газоанализатора защищен программным способом. В газоанализаторе механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.

Заводской номер в виде буквенно-цифрового обозначения указан на наклейке, расположенной на задней панели газоанализатора.

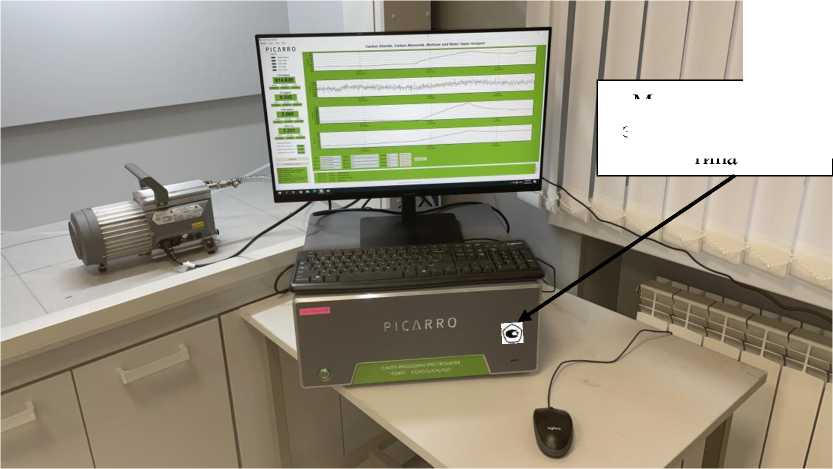

Общий вид наклейки предоставлен на рисунке 2. Нанесение знака поверки на газоанализатор не предусмотрено. Общий вид газоанализатора приведен на рисунке 1.

Место нанесения знака утверждения

Программное обеспечение

Газоанализатор имеет встроенное программное обеспечение (далее - ПО).

ПО осуществляет функции:

• - расчет содержания определяемого компонента;

• - отображение результатов измерений на мониторе;

• - передачу результатов измерений по интерфейсу связи с компьютером;

• - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

• - контроль общих неисправностей (связь, конфигурация);

• - контроль архивации измерений;

• - контроль внешней связи LAN, USB, RS-232.

Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик. Газоанализатор имеет защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Picarro CRDS
Номер версии (идентификационный номер) ПО	g2000-1.7.0.57

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемной доли монооксида углерода, млн-1	от 0 до 5
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли монооксида углерода, %, в диапазоне от 0 до 3 млн-1 включ.	±10
Пределы допускаемой основной относительной погрешности измерений объемной доли монооксида углерода, %, в диапазоне св. 3 до 5 млн-1	±10
Предел допускаемого СКО случайной составляющей погрешности измерений объёмной доли монооксида углерода, млн-1	0,015
Диапазон измерений объемной доли диоксида углерода, млн-1	от 0 до 1000
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли диоксида углерода, %, в диапазоне от 0 до 100 млн-1 включ.	±10
Пределы допускаемой основной относительной погрешности измерений объемной диоксида углерода, %, в диапазоне св. 100 до 1000 млн-1	±10
Предел допускаемого СКО случайной составляющей погрешности измерений объёмной доли диоксида углерода, млн-1	0,05
Диапазон измерений объемной доли метана, млн-1	от 0 до 20
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли метана, %, в диапазоне от 0 до 1 млн-1 включ.	±10
Пределы допускаемой основной относительной погрешности измерений объемной доли метана, %, в диапазоне св. 1 до 20 млн-1	±10
Предел допускаемого СКО случайной составляющей погрешности измерений объёмной доли метана, млн-1	0,001
Диапазон показаний индикаторного2) измерительного канала объёмной доли воды, %	от 0 до 7
Предел допускаемого изменения показаний за 6 часов непрерывной работы, в долях от предела допускаемой основной погрешности	0,1

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды относительно нормальных условий измерений, в долях основной погрешности	±0,2
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности	±0,1
Нормальные условия измерений: -температура окружающей среды, оС	от +15 до +25
1) Приведенная к верхнему пределу диапазона измерений 2) Пределы допускаемой основной погрешности измерений объемной доли воды не нормируются

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение от сети переменного тока, В	от 100 до 240
Частота переменного тока, Гц	от 47 до 63
Потребляемая мощность, Вт, не более	375
Время прогрева, мин, не более	60
Содержание неизмеряемых компонентов, млн-1, не более: - озон (Оз)	100
Габаритные размеры и масса измерительного блока, не более - длина, мм	432
- ширина, мм	446
- высота, мм	178
- масса, кг	20,9
Габаритные размеры и масса форвакуумного насоса, не более - длина, мм	280
- ширина, мм	190
- высота, мм	102
- масса, кг	6,5
Условия эксплуатации: - температура окружающей среды, оС	от +10 до +35
- относительная влажность, %	от 10 до 80
- атмосферное давление, кПа	от 84 до 106,7
Средний срок службы, лет	10
Средняя наработка до отказа, ч, не менее	24000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и корпус газоанализатора в виде наклейки, как указано на рисунке 1.

Комплектность средства измерений

Таблица 4 - Комплектность газоанализатора

Наименование	Обозначение	Количество
Газоанализатор	Picarro G2401, зав. № 3783-CFKADS2390	1 шт.
Монитор, клавиатура, мышь	-	1 шт.
Внешний форвакуумный насос	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Газоанализатор Picarro G2401. Руководство по эксплуатации», раздел «Основные операции с газоанализатором».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия;

РД 52.04.186-89 Руководство по контролю загрязнения атмосферы;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Техническая документация фирмы «Picarro Inc.», США.

Правообладатель

Фирма «Picarro Inc.», США

Адрес: 3105 Patrick Henry Drive, Santa Clara, CA 95054, USA

Изготовитель

Фирма «Picarro, Inc.», США

Адрес: 3105 Patrick Henry Drive, Santa Clara, CA 95054, USA

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92001-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики угла наклона 755-1150

Назначение средства измерений

Датчики угла наклона 755-1150 (далее - датчики) предназначены для измерений углов наклона.

Описание средства измерений

Принцип измерений углов наклона относительно горизонта основан на применении двухосевого сенсора «MEMS» (Микро Электро-Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона приборов меняется ёмкость конденсатора, сигнал с сенсора преобразовывается контроллером. Результаты измерений углов наклона по осям X и Y выводятся в виде аналогового сигнала на соответствующих выводах контроллера.

Конструктивно датчики выполнены блочной системой, состоящей из первичного измерительного преобразователя, выполненного в металлическом корпусе, и контроллера.

Питание датчиков осуществляется от внешнего источника питания.

К средствам измерений данного типа относятся датчики угла наклона 755-1150, зав. № 2086, в комплекте с контроллером 781, зав. № 11219, зав. № 2087, в комплекте с контроллером 781, зав. № 11220.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на маркировочные наклейки, расположенные на жгуте проводов, выходящем из датчика и на маркировочные наклейку, расположенные на верхней панели контроллера.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование датчиков от несанкционированного доступа не производится. В процессе эксплуатации датчики не предусматривают внешних механических и электронных регулировок.

Общий вид датчиков представлен на рисунке 1.

а)                                                 б)

Рисунок 1 - Общий вид датчиков угла наклона 755-1150:

а) первичный измерительный преобразователь; б) контроллер

а)                                                    б)

Рисунок 2 - Место расположения маркировочной таблички с указанием заводского номера а) контроллера, б) первичного измерительного преобразователя

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений углов наклона, градус1)	от -0,5 до +0,5
Пределы допускаемой абсолютной погрешности измерений углов наклона, градус	±0,05
1) - здесь и далее по тексту: градус- единица измерений плоского угла

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Выходное напряжение контроллера, В	±16 (два первичных измерительных преобразователя) ±8 (один первичный измерительный преобразователь)
Питание контроллера, В	от 11 до 15
Условия эксплуатации: - температура окружающей среды, °С - первичного измерительного преобразователя - контроллера	от -25 до +70 от -25 до +80
Габаритные размеры (Длина^Ширина^Высота), мм, не более - первичного измерительного преобразователя - контроллера	51x42x26 214x127x89
Масса, г, не более - первичного измерительного преобразователя - контроллера	326 900

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик угла наклона	755-1150	1 шт.
Кабель для подключения датчика к контроллеру	-	1 шт.
Удлиненный кабель для подключения датчика к контроллеру	-	1 шт.
Датчик температуры	-	1 шт.
Паспорт	11219:2086 ПС 11220:2087 ПС	1 экз.
Руководство по эксплуатации	11219:2086 РЭ 11220:2087 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5«Порядок работы» документа «Датчики угла наклона 755-1150. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;

Стандарт предприятия Jewell Instruments LCC, США.

Правообладатель

Jewell Instruments LCC, США

Адрес: 850 Perimeter Road, Manchester, NH 03103, U.S.A. Телефон: +1603-669-6400

E-mail: info@jewellinstruments.com

Изготовитель

Jewell Instruments LCC, США

Адрес: 850 Perimeter Road, Manchester, NH 03103, U.S.A. Телефон: +1603-669-6400

E-mail: info@jewellinstruments.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU. 312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» апреля 2024 г. № 1118

Регистрационный № 92002-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Профилометры портативные SURPROF-160

Назначение средства измерений

Профилометры портативные SURPROF-160 (далее по тексту - профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию, а также в пазах и углублениях механизмов.

Описание средства измерений

Принцип действия профилометров основан на ощупывании неровностей исследуемой поверхности алмазной иглой (далее - щуп). При ощупывании неровностей исследуемой поверхности щупом, механические колебания щупа приводят к изменению уровней индуктивности катушек внутри датчика, что приводит к изменению уровня напряжения сигнала с датчика, который пропорционален этим колебаниям. Затем сигнал с датчика усиливается приёмным трактом профилометра и преобразуется в цифровой сигнал, который обрабатывается микропроцессором профилометра, преобразуя полученные данные в параметры шероховатости. Результаты измерений выводятся на монохромный дисплей (в виде профилограммы и числовых значений параметров шероховатости) или через USB-интерфейс на внешний компьютер для выполнения обработки результатов измерений.

Профилометр состоит из базового блока с дисплеем и панелью с кнопками выбора режимов измерений и управления профилометром, и установленного в него сменного индуктивного датчика.

Пломбирование профилометров от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в буквенно-цифровом виде наносится на заднюю панель профилометра на наклейку (под разъемом крепления датчика).

Фотография общего вида профилометров представлена на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

Вид сбоку

Вид сверху

Surface Roughness Tester

Рисунок 1 - Общий вид профилометров

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) «OMEGA TEST GROUP» выполняет функции управления профилометром и его настройки, производит регистрацию и сохранение результатов измерений.

Метрологически значимая часть не выделена, все ПО является метрологически значимым.

Влияние программного обеспечения на метрологические характеристики профилометров учтено при нормировании метрологических характеристик.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	OMEGA TEST GROUP
Номер версии (идентификационный номер) ПО	не ниже 2.10
Цифровой идентификатор ПО	-

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений параметра шероховатости Ra, мкм	от 0,05 до 18,00
Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, %	±7

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон перемещений датчика по оси Z, мкм	от -80 до +80
Диапазон перемещений датчика по оси X, мм	от 0 до 17,5
Длина трассы ощупывания, мм	от 0,25 до 17,50
Измерительное усилие, мН, не более	4
Фильтры	RC, PC-RC, D-P, Гаусс
Отсечка шага, Хс, мм	0,25; 0,80; 2,50
Радиус щупа*, мкм	5
Параметры шероховатости	Ra, Rq, Rz, R3z, R3y, Rz(JIS), Ry, Rt, Rp, Rv, Rs, Rsm, Rsk, Rmr, Rmax, Rku, Rpc, Rk, Rpk, Rvk, Mr1, Mr2
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50±1
Габаритные размеры, мм, не более - длина; - ширина; - высота	160 70 50
Масса, кг, не более	0,5
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, %, не более	от -20 до +40 80
* По требованию заказчика возможна поставка датчика с радиусом	щупа 2 или 10 мкм.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Профилометр портативный	SURPROF-160	1 шт.
Стандартный датчик*	TS100	1 шт.
Настроечная мера с регулярным профилем	-	1 шт.
Рамка для настроечной меры	-	1 шт.
Регулируемая опора	-	1 шт.
Отвертка	-	1 шт.
USB-кабель	-	1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
Зарядное устройство	-	1 шт.
Транспортировочный футляр	-	1 шт.
Руководство по эксплуатации	26.51.66-091-42940088-2023 РЭ	1 экз.
Паспорт	26.51.66-091-42940088-2023 ПС	1 экз.
* По требованию заказчика возможна поставка датчика с радиусом щупа 2 или 10 мкм.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Методика измерений» Руководства по эксплуатации 26.51.66-09142940088-2023 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657 «Об утверждении государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм»;

ТУ 26.51.66-091-42940088-2023 «Профилометры портативные SURPROF-160. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Юридический адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62а, оф. 102 Телефон: +7 (499) 302-01-37

E-mail: info@omega-test.com

Web-сайт: omega-test.com

Изготовитель

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62а, оф. 102

Телефон: +7 (499) 302-01-37

E-mail: info@omega-test.com

Web-сайт: omega-test.com

Испытательный центр

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)

Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.

---
