МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

05 декабря 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии ^от «___»   Д_^я_р<т__²⁰²⁴ г.

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

51743-12

Регистрационный № 51743-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры рентгеновского и гамма-излучения серии DSPec (далее по тексту спектрометры DSPec) предназначены для измерений энергии испускаемых радионуклидами фотонов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-излучающих радионуклидов в счетных образцах (при наличии соответствующих методик выполнения измерений).

Принцип действия спектрометра DSPec основан на регистрации детектором квантов рентгеновского или гамма-излучения, испускаемого радионуклидами, присутствующими в анализируемом образце, получении спектра амплитудного распределения и выделении в спектре пиков полного поглощения (ППП) квантов рентгеновского или гамма-излучения. По положению ППП в спектре определяют энергии гамма-квантов Ei (спектрометр предварительно градуируют по энергии с помощью образцовых источников гамма излучения). Активность гамма-излучающих радионуклидов, присутствующих в анализируемом образце, определяют по скоростям счета гамма-квантов в ППП соответствующих энергий с учетом абсолютных интенсивностей гамма-излучения и эффективности регистрации гамма-квантов в ППП, которая устанавливается предварительно путем градуировки спектрометра по образцовым мерам активности расчетным или экспериментальным способом.

Спектрометры DSPec состоят из:

• • детектирующей системы, включающей в себя:

• - полупроводниковый детектор на основе сверхчистого германия серий GEM, PROFILE-GEM (GEM-F, GEM-M, GEM-C, GEM-S, GEM-SP), GMX, GLP, SGD-GLP, SLP, SGD-GEM, SGD, GWL) или сцинтилляционный детектор на основе NaI(Tl), CsI(Tl) или LaBr3(Ce) серий 905, Scionix, 2BY2, 3BY3, LaBr3 (Ce);

• - криостат и сосуд Дьюара или комбинированный электроохладитель типа MOBIUS или электроохладитель типа X-cooler или ICS (только для полупроводникового детектора),

• • многоканального цифрового анализатора (типа DSPec jr 2.0, DSPec Pro, DSPec LF, DSPec 50/50А, DSPec 502/502А),

• • персонального компьютера с программным обеспечением MAESTRO.

Спектрометр DSPec - полнофункциональный цифровой спектрометр для работы с германиевыми и сцинтилляционными детекторами обладает следующими возможностями: - автоматическая оптимизация настроек спектрометрического тракта для получения наилучших характеристик (для конкретного блока детектирования);

• -  поддержка функции ORTEC SMART-1™ для германиевых детекторов;

• -  непрерывное отображение статуса состояния детектора;

• -  полный компьютерный контроль всех функций, а варианты системы с анализаторами DSPec jr 2.0, DSPec Pro, DSPec 502/502А имеют также:

  DSPec 50/50А и

• -  встроенный контроллер смены образцов (Sample Changer controls);

• -  цифровую схему подавления низкочастотных шумов (Low Frequency Rejector (LFR));

• -  режим работы спектрометра с нулевым мертвым временем (Zero Dead Time - ZDT) и корректным определением статистических ошибок в этом режиме.

Варианты системы с анализаторами DSPec 50/50А и DSPec 502/502А имеют режим поимпульсной записи событий с их привязкой ко времени (List Mode) и режим компенсации искажений формы ППП, происходящих из-за баллистического дефицита в больших ОЧГ детекторах или в результате захвата носителей заряда на дислокациях кристалла после воздействия на детектор нейтронов, а варианты системы с анализаторами DSPec 50A и DSPec 502A дополнительно обладают аналого-цифровым преобразователем (АЦП) на 65536 каналов для работы в широком диапазоне энергий и WEB-интерфейсом, позволяющим проводить набор и сохранение спектров непосредственно на странице браузера, без установки ПО на персональный компьютер. DSPec 50A и DSPec 502A также способны поддерживать работу спектрометрической системы в режиме совпадений (антисовпадений) с возможностью регулировки ширины временного интервала и времени задержки.

Для управления спектрометром используется персональный компьютер с установленным программным обеспечением MAESTRO. Программное обеспечение выполняет следующие функции: управление настройками спектрометрических трактов и набором спектров, визуализация спектров, проведение необходимых калибровок, анализ полученных спектров.

Пломбирование спектрометров DSPec не предусмотрено.

в

а

б

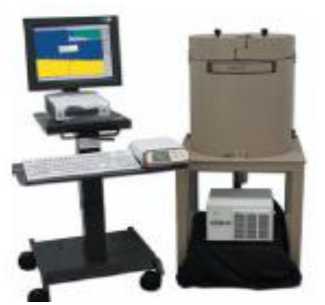

а - общий вид спектрометра

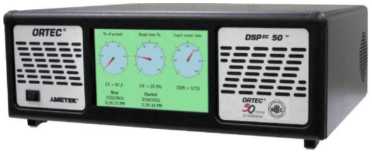

б - анализаторы DSPec jr 2.0, DSPec Pro, DSPec LF в - анализаторы DSPec 50/50А, DSPec 502/502А

Рисунок 1 - Общий вид спектрометра и анализаторов серии DSPec.

Управление функциям по набору спектров, их визуализация и анализ выполняются средствами программного обеспечения MAESTRO, установленного на управляющий компьютер.

MAESTRO объединяет в себе контроль системы сбора данных, управление МКА и функции качественного анализа для использования в гамма-спектрометрах на основе ПК. Включает систему подсказок в режиме реального времени и защиту меню оператора паролем.

MAESTRO работает на платформе Microsoft Windows. Связь аппаратных средств с системой осуществляется по сети Ethernet или через интерфейс USB.

Таблица 1 - Идентификационные данные ПО MAESTRO (A65-B32 или A65-BW)

Примечания: 1) Номер версии ПО не ниже указанного в таблице.

2) Контрольная сумма относится к текущей версии ПО.

Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения спектрометров DSPec от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики спектрометров DSPec

_________Наименование характеристики_____________ Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) , %:

• - для варианта системы с полупроводниковым детектором

• - для варианта системы с сцинтилляционным

детектором______________________________________

Энергетическое разрешение спектрометрического тракта

• - при использовании полупроводникового детектора**, кэВ:

  Значение

  ±0,025

  ±0,500

  GEM, GEM-F, GEM-M

  от 0,65 до 1,5 (на линии 122 кэВ) от 1,75 до 2,4 (на линии 1332 кэВ)

  GEM-C

  GEM-S

  GEM-SP

  GMX

  GLP, SGD-GLP

  SGD-GEM

  SLP SGD GWL

  - при использовании сцинтилляционного детектора, %:

  905, Scionix, 2BY2, 3BY3, LaBr3 (Ce)

  от 0,725 до 1,3 (на линии 5,9 кэВ) от 0,85 до 1,3 (на линии 122 кэВ) от 1,8 до 2,3 (на линии 1332 кэв) от 0,35 до 0,5 (на линии 5,9 кэВ) от 0,65 до 0,7 (на линии122 кэВ) от 1,8 до 1,9 (на линии1332 кэв) от 0,3 до 0,425 (на линии 5,9 кэВ) от 0,585 до 0,63 (на линии 122 кэВ)

  от 1,8 до 1,9 (на линии 1332 кэВ) от 0,665 до 1,3 (на линии 5,9 кэВ) от 1,8 до 2,6 (на линии 1332 кэВ) от 0,165 до 0,385 (на линии 5,9 кэВ) от 0,480 до 0,595 (на линии 122 кэВ) от 0,625 до 0,950 (на линии 122 кэв) от 1,70 до 2,20 (на линии 1332 кэВ)

  от 0,16 до 0,22 (на линии 5,9 кэВ) от 0,510 до 0,650 (на линии 122 кэВ) от 1,2 до 1,4 (на линии 122 кэВ) от 2,10 до 2,30 (на линии 1332 кэВ)

  от 2,8 до 12 (на линии 661,7 кэВ)

  Относительная эффективность регистрации гамма-квантов с энергией 1332,5 кэВ (Со-60) в пике полного поглощения***, %

  - при использовании полупроводникового детектора серий:

  GEM, GEM-F, GEM-

  от 7 до 175

  GEM-C

  GEM-S, GEM-SP GMX

  GLP, SGD-GLP SLP

  SGD-GEM SGD

  - при использовании сцинтилляционного детектора серий:

  от 20 до 175 от 7 до 60

  от 10 до 100 не нормируется не нормируется

  от 15 до 60 не нормируется

  905, Scionix, 2BY2, 3BY3, LaBr3 (Ce)

  не нормируется

  Наименование характеристики	Значение
  Максимальная допустимая входная статистическая загрузка, с-1	!• 105
  Время установления рабочего режима, мин, не более	30 (без учета времени охлаждения детектора)
  Нестабильность за 8 часов непрерывной работы, %, не более - для варианта системы с полупроводниковым детектором - для варианта системы с сцинтилляционным детектором	0,05 2
  *) Для спектрометров с диапазоном регистрируемых энергий до 10000 кэВ интегральная нелинейность нормирована в диапазоне до 3000 кэВ. **) Предельные и реальные значения энергетического разрешения спектрометра приводятся в паспорте детектора. ***) Номинальное значение относительной эффективности регистрации согласуется при заказе спектрометра и приводится в паспорте детектора.

Таблица 3 - Основные технические характеристики спектрометров DSPec ____________Наименование характеристики________

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - атмосферное давление, кПа

• - относительная влажность воздуха, %, не более

  Значение

  от 0 до +50 от 84,0 до 106,7

  95 (без образования конденста)

Питание: от сети переменного тока

• - напряжение, В,

• - частота, Гц,

• - мощность, Вт, не более_____________________________

Число каналов АЦП анализатора:

DSPec jr 2.0, DSPec Pro, DSPec LF, DSPec 50, DSPec 502 DSPec 50А, DSPec 502А__________________________

Габаритные размеры (ВхШхГ) и масса основных частей спектрометров DSPec:

• - детектор полупроводниковый в криостате с жидко-азотным охлаждением в обыкновенном сосуде Дьюара, с комбинированным электроохладителем типа MOBIUS, с электроохладителем типа X-cooler или ICS

• - детектор сцинтилляционный

• - многоканальный анализатор импульсов DSPec jr 2.0, DSPec Pro, DSPec LF

• - многоканальный анализатор импульсов DSPec 5О/50А, DSPec 5О2/502А

  220122

  50 ± 1

  500

  до 16384

  до 65536

  Зависят от конкретной модели детектора и криостата

  Зависят от конкретной модели детектора и предусилителя 81x203x249 мм

  1,0 кг 425,5x355,6x152,4 мм

  11 кг

наносится методом компьютерной графики на титульный лист Руководства по эксплуатации спектрометров DSPec и на плёночную этикетку, клеящуюся на корпус многоканального анализатора.

Таблица 4 - Комплектность спектрометров DSPec

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ 4.59-79 Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

Фирма АМЕТЕК Advanced Measurement Technology (тм ORTEC) Адрес: 801 South Illinois Avenue, Oak Ridge, TN, USA

Тeлeфон: 865.482.4411

Факс: 865.483.0396

Фирма AMETEK Advanced Measurement Technology (тм ORTEC) Agpec: 801 South Illinois Avenue, Oak Ridge, TN, US А

Телефон: 865.482.4411

Факс: 865.483.0396

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2863

,■ 1

коицент#’Ация

КПОРЛ

наносят на лицевую панель генераторов и на титульный лист руководства по эксплуатации.

Комплектность измерителей приведена в таблице 2.

Таблица 2

Генератор хлора ГРАНТ-ГХС. Руководство по эксплуатации

Нормативные и технические документы, устанавливающие требования к генераторам хлора ГРАНТ-ГХС

ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

Технические условия ТУ 4215-042-04641807-05.

Акционерное общество «Союзцветметавтоматика им. Топчаева (АО «СоюзЦМА»)

Почтовый адрес: 127410, г. Москва, ш. Алтуфьевское, д. 79А, стр. 2 Юридический адрес: 127410, г. Москва, вн. тер. г. Муниципальный Алтуфьевский, ш. Алтуфьевское, д. 79А, стр. 2

Телефон: +7(499) 489-40-04

Факс: +7(499)489-14-05

http://www.scma.ru/

E-mail: scma@scma.ru

Государственный государственного исследовательский «ВНИИМ им. Д.И.Менделеева») Почтовый адрес: 190005, г. Санкт-Петербург Московский пр-кт, д. 19 Юридический адрес: 198005, г. Сакнт-Петербург, Московский пр-кт, д. 19 Телефон: +7(812)251-76-01. Факс: +7(812)713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2863

Регистрационный № 43641-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки автоматического контроля генератора АКГ

Блоки автоматического контроля генератора АКГ предназначены для измерения напряжения переменного тока, электрического тока, частоты сети и генератора, а также для определения напряжения аккумуляторной батареи, давления масла, температуры окружающей жидкости, уровня топлива, активной, реактивной, полной мощности, фазовых сдвигов, общей энергии и оборотов двигателя.

Блок АКГ представляет собой прибор в пластиковом корпусе, внутри которого расположены цепи измерения переменного напряжения, тока, частоты, температуры, давления масла, уровня топлива.

На передней панели блока расположены элементы управления и цифровое табло. Также на лицевой панели расположены сигнальные светодиоды - индикаторы, фиксирующие превышения заданных значений параметров электрогенераторов.

Предельные рабочие значения параметров блока могут быть установлены автоматически или посредством ручного управления.

Устройства включают в себя схему аварийной остановки при превышении тока, напряжения или частоты с выдачей на дисплей аварийного сообщения.

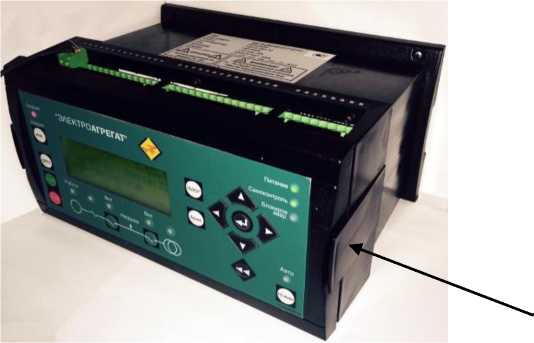

Внешний вид блоков АКГ и место пломбирования представлены на рисунке 1.

место пломбирования

Рис. 1 - Внешний вид блоков АКГ

Блоки АКГ имеют встроенное и внешнее программное обеспечение.

Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.

Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.

Идентификационные данные программного обеспечения блоков АКГ приведены в таблице 1.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2 -

блоков АКГ

и технические

наносится на титульный лист руководства по эксплуатации и на пластиковый корпус прибора в виде шильдика.

Комплект поставки блоков АКГ представлен в таблице 3.

Таблица 3

Сведения приведены в руководстве по эксплуатации контроля генератора АКГ. Руководство по эксплуатации».

МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10^-8 до 25 А в диапазоне частот от 20 до 1^10⁶ Гц»;

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ БЦЖИ.421417.001 «Блоки автоматического контроля генератора АКГ. Технические условия».

Акционерное общество «Электроагрегат» (АО «Электроагрегат») ИНН 4631005223

Адрес: 305022, г. Курск, ул. 2-я Агрегатная, д. 5а

Телефон: (47122) 6-05-50

E-mail: oaoagregat46@yandex.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
