МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 февраля 2018 г.

Москва

О внесении изменений в описание типа на уровнемеры У150

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Петролайн-А» от 20 октября 2017 г. № 10/95 приказываю:

• 1.  Внести изменения в описание типа на уровнемеры У150, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65920-16.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(     "      ”                       Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

Сертификат: OOE1O36ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\________________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» февраля 2018 г. №310

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры У150

Уровнемеры У150 предназначены для бесконтактного автоматического измерения уровня жидких сред.

Принцип действия уровнемеров У150 основан на акустической локации уровня звуковыми импульсами, проходящими через газовую среду, и на явлении отражения этих импульсов от границы раздела «газ-контролируемая среда». Расстояние измеряется путем измерения времени распространения звуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника.

Уровнемеры У150 представляют собой конструкцию из герметичного корпуса, ультразвукового излучателя и электронной схемы.

Общий вид уровнемеров представлен на рисунке 1.

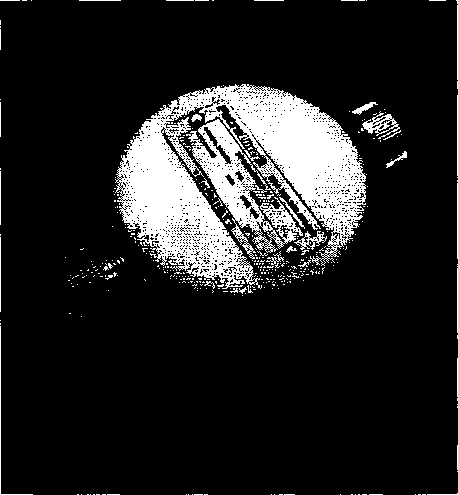

Рисунок 1 - Общий вид уровнемеров У150

На рисунке 2 указано место пломбировки на корпусе уровнемеров.

Используемое в уровнемерах программное обеспечение является встроенным. Функциями программного обеспечения являются формирование зондирующего импульса, вычисление времени прохождения отраженного сигнала, расчет расстояния до объекта, обработка команд цифрового интерфейса связи.

Идентификационные данные программного обеспечения уровнемеров У150 приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.

Защита от непреднамеренных и преднамеренных изменений обеспечивается:

• - пломбированием корпусов уровнемеров, предотвращающим доступ к элементам, используемым при программировании микроконтроллеров;

• -  отсутствием возможности воздействия на ПО уровнемеров, связанное с метрологическими характеристиками и функционированием, со стороны внешнего потребителя т.к. любая технологическая программа потребителя допускает только считывание транслируемой информации.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на корпус уровнемеров У150 методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность уровнемеров У150 приведена в таблице 3.

Таблица 4

осуществляется по документу МП 0450-7-2016 «ГСИ. Уровнемеры У150. Методика поверки», утвержденному ФГУП «ВНИИР» 31.03.2016 г.

Основные средства поверки:

- эталонная уровнемерная установка 2-го разряда в диапазоне от 0 до 5 м по ГОСТ 8.477-82.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке уровнемера.

приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ТУ 4214-005-56347017-2015 Уровнемеры У150. Технические условия

Общество с ограниченной ответственность «Научно-производственное предприятие «Петролайн-А» (ООО НПП «Петролайн-А»)

ИНН 1650081440

Адрес: 423801, Республика Татарстан, г. Набережные Челны, Элеваторная гора, Лермонтова, 53А

Юридический адрес: 423887, Республика Татарстан, Тукаевский район, деревня Малая Шильна, ул. Центральная, д.1А

Тел/факс: +7(8552) 535-535, 71-74-61

E-mail: main@pla.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Тел/факс: (843) 272-70-62 / 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
