ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура для высокоточного сравнения шкал времени GTR51 (далее - аппаратура) предназначена для измерения текущих навигационных параметров по сигналам глобальных навигационных спутниковых систем (ГНСС), определения на их основе расхождения шкалы времени, подаваемой на вход аппаратуры, относительно шкал времени ГНСС. При одновременной работе нескольких комплектов аппаратуры обеспечивается дифференциальный режим сравнения шкал времени, подаваемых на вход аппаратуры.

Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов ГНСС ГЛОНАСС, GPS, GALILEO, а также широкозонной системы функциональных дополнений SBAS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной и высокой точности системы ГЛОНАСС в частотных диапазонах L1 и L2 (L1OF, L1SF, L2OF, L2SF), по сигналам стандартной и высокой точности системы GPS в частотных диапазонах L1, L2 и L5 (L1 C/A, L1P, L2C, L2P, L5), сигналам системы GALILEO в частотных диапазонах Е1 и Е5а, сигналам системы SBAS в частотных диапазонах L1 и L5.

Конструктивно аппаратура выполнена в виде моноблока в металлическом корпусе, включающем следующие основные элементы: навигационный модуль приемника сигналов ГНСС, измеритель временных интервалов, персональный компьютер. Для обеспечения необходимого температурного режима корпус аппаратуры снабжен терморегулятором. Металлический корпус аппаратуры имеет элементы крепления для установки в стандартные 19”стойки или шкафы. Аппаратура может комплектоваться антенной типа GPS-703-GGG и антенным кабелем (по заказу).

Аппаратура поддерживает измерения как сдвига кода псевдослучайной последовательности (кодовые измерения), так и фазы несущей частоты (фазовые измерения) всех принимаемых навигационных сигналов по отношению к внутренней шкале времени, синхронизированной с входной опорной частотой 10 МГц. Выходные данные измерений могут указываться по отношению к входной опорной шкале времени (сигнал 1PPS) и/или выводить опорный сигнал времени 1PPS. Выходное опорное время генерируется в аппаратуре согласованно с опорной частотой 10 МГц.

Аппаратура может подключаться непосредственной к локальной сети (или Интернет), что позволяет управлять ею дистанционно, а также загружать исходные и скачивать выходные данные. Работа аппаратуры осуществляется в полностью автоматическом режиме. После первоначальной настройки аппаратура обеспечивает непрерывный сбор данных измерений. На основании собранных данных могут быть сформированы выходные файлы в нескольких стандартных (RINEX, версии 2.11, 3.01; GGGTTS, версии 01, 02) и закрытых (RAW, BETA) форматах. Обработка данных может быть запущена вручную или с помощью планировщика, который позволяет выполнять регулярную обработку с заданной периодичностью (еженедельно, ежедневно, ежечасно). В результате файлы данных можно загрузить из аппаратуры, а также они могут быть автоматически загружены на сервер или автоматически сохранены на внешний диск.

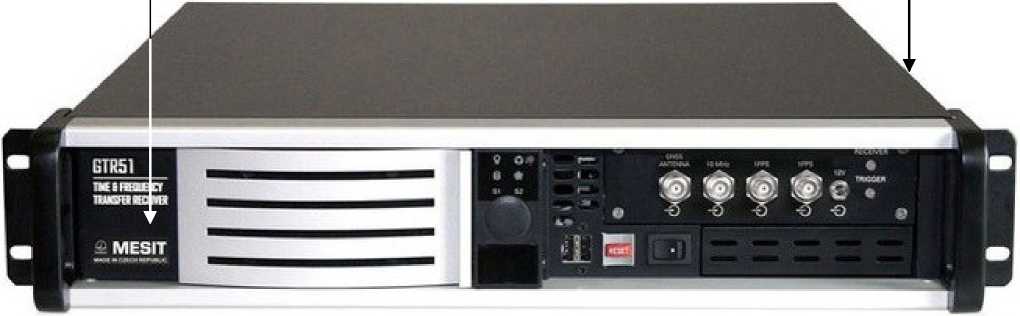

Внешний вид аппаратуры и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки от несанкционированного доступа

Рисунок 1 - Внешний вид аппаратуры и схема пломбировки

Программное обеспечение (ПО) аппаратуры включает ПО навигационного модуля приемника сигналов ГНСС и общее ПО. Метрологически значимая часть ПО и измеренные данные достаточно защищены от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографическим способом на титульный лист руководства по эксплуатации и на лицевую панель аппаратуры в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим фактором, а также сохранить его изображения в течение всего установленного срока службы аппаратуры.

Таблица 4 - Комплектность аппаратуры

осуществляется по документу 2065.010.12-1304 МП «Инструкция. Аппаратура для высокоточного сравнения шкал времени GTR51. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.07.2014.

Основные средства поверки:

- стандарт частоты рубидиевый FS 725 (регистрационный № 31222-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
