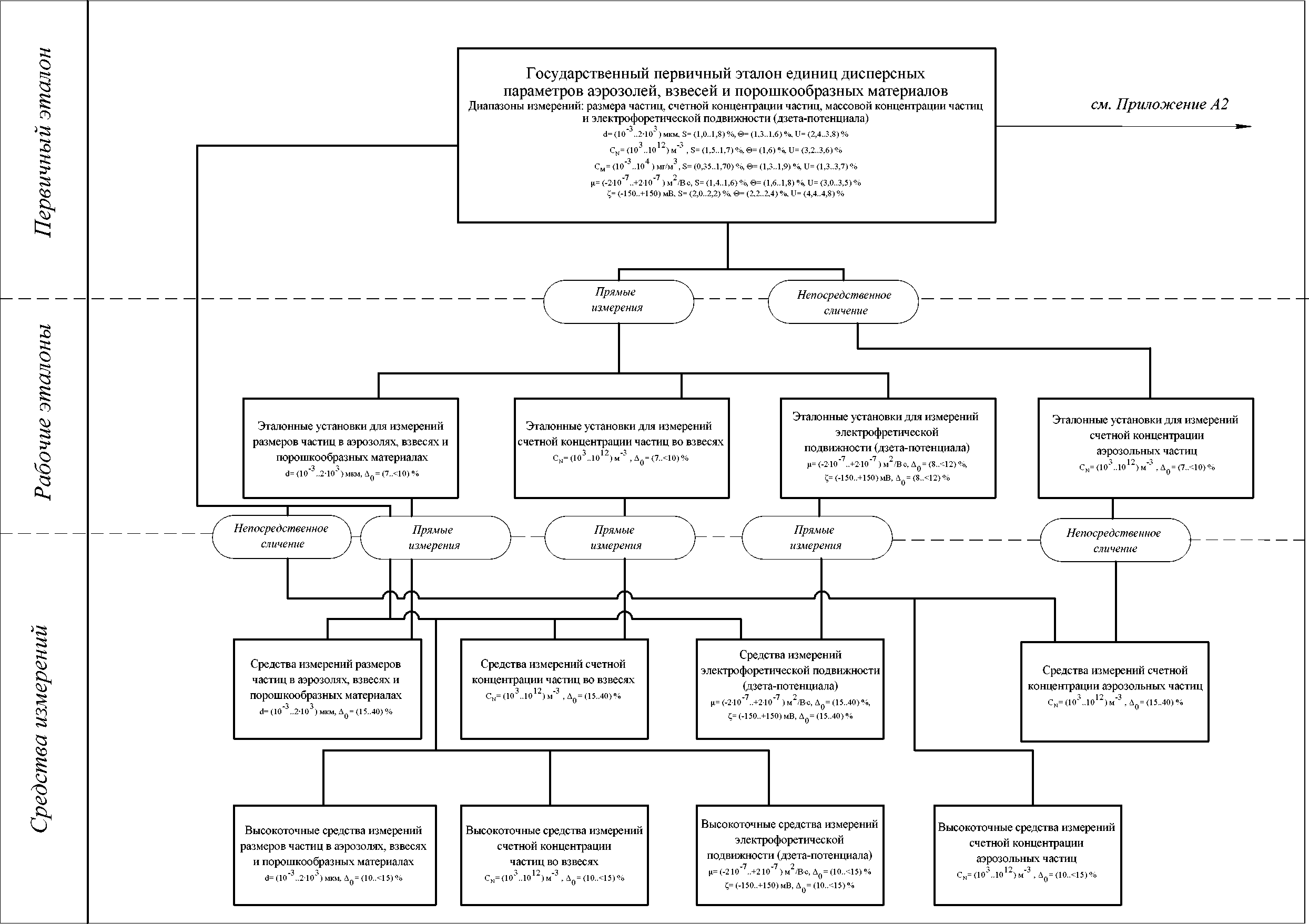

Приложение А. 1

Государственная поверочная схема Для среДств измерений Дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

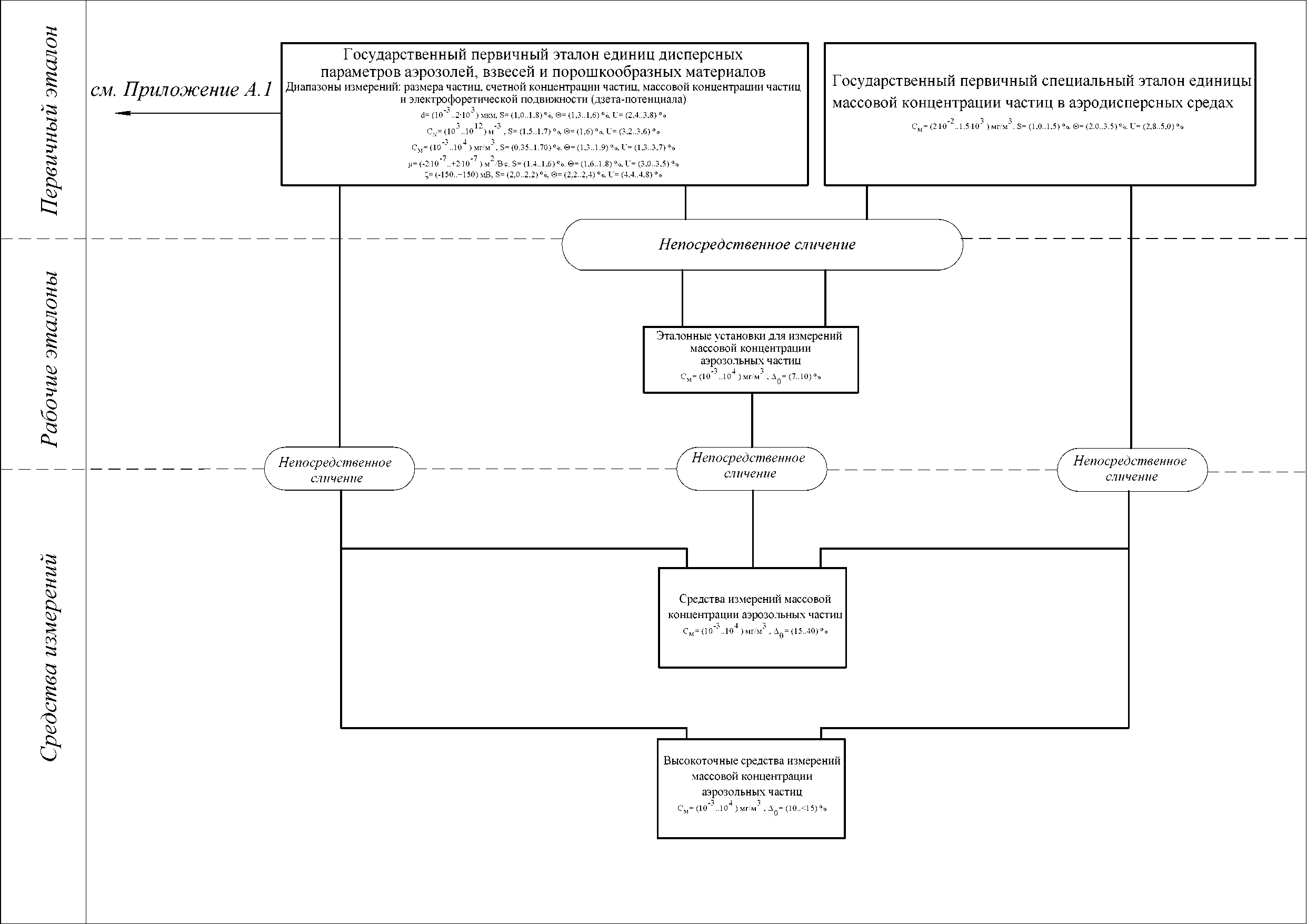

Приложение А.2

Государственная поверочная схема Для среДств измерений Дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2021 № 3105

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДИСПЕРСНЫХ ПАРАМЕТРОВ АЭРОЗОЛЕЙ, ВЗВЕСЕЙ И ПОРОШКООБРАЗНЫХ МАТЕРИАЛОВ

Настоящая государственная поверочная схема предусматривает порядок передачи единиц величин дисперсных параметров аэрозолей, взвесей и порошкообразных материалов:

размера частиц в аэрозолях, взвесях и порошкообразных материалов в диапазоне от 10^-3 до 240³ мкм;

счетной концентрации частиц в аэрозолях и взвесях в диапазоне от 10³ до 10¹² м^-3;

массовой концентрации аэрозольных частиц в диапазоне от 10^-3 до 10⁴ мг/м³;

электрофоретической подвижности частиц в диапазоне от минус 240^-7 до плюс 2^10 ⁷ м²/(В^с);

дзета-потенциала частиц в диапазоне от минус 150 до плюс 150 мВ

от государственного первичного эталона единиц величин эталонам, имеющим более низкие показатели точности, и средствам измерений, обязательные требования к эталонам, включая показатели точности эталонов, метрологические характеристики средств измерений, методы передачи единиц величин.

Графическая часть государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов представлена в приложении А.

Порядок передачи единиц в диапазонах, не указанных в настоящей Государственной поверочной схеме, определяют поверочные схемы, согласованные с ФГУП «ВНИИФТРИ».

В настоящем документе использованы нормативные ссылки на следующие стандарты:

ГОСТ ISO 13099-2-2016 «Государственная система обеспечения единства измерений. Методы определения дзета-потенциала. Часть 2. Оптические методы»;

ГОСТ 17.2.4.05-83 «Охрана природы. Атмосфера. Гравиметрический метод определения взвешенных частиц пыли»;

ГОСТ 8.653.1-2016 «Государственная система обеспечения единства измерений. Методы определения дзета-потенциала. Часть1. Электрокинетические методы»;

ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»;

ГОСТ Р ИСО 4226-2012 «Качество воздуха. Общие положения. Единицы величин»;

ГОСТ Р ИСО 8573-1-1-2016 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты»;

ГОСТ Р ИСО 9096-2006 «Определение массовой концентрации твердых частиц ручным гравиметрическим методом»;

ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования»;

ГОСТ Р ИСО 21501-4-2012 «Получение распределения частиц по размерам. Оптические методы оценки отдельных частиц. Часть 4. Счетчики частиц в воздухе для чистых зон, работающие на принципе рассеяния света»;

ГОСТ Р 8.589-2001 «Государственная система обеспечения единства измерений. Контроль загрязнения окружающей природной среды. Метрологическое обеспечение. Основные положения»;

ГОСТ Р 8.712-2010 «Государственная система обеспечения единства измерений. Дисперсные характеристики аэрозолей и взвесей нанометрового диапазона. Методы измерений. Основные положения»;

ГОСТ Р 8.774-2011 «Государственная система обеспечения единства измерений. Дисперсный состав жидких сред. Определение размеров частиц по динамическому рассеянию света»;

ГОСТ Р 8.755-2011 «Государственная система обеспечения единства измерений. Дисперсный состав газовых сред. Определение размеров наночастиц методом диффузионной спектрометрии»;

ГОСТ Р 8.775-2011 «Государственная система обеспечения единства измерений. Дисперсный состав газовых сред. Определение размеров наночастиц по методу дифференциальной электрической подвижности аэрозольных частиц»;

ГОСТ Р 8.777-2011 «Государственная система обеспечения единства измерений. Дисперсный состав аэрозолей и взвесей. Определение размеров частиц по дифракции лазерного излучения».

П римечание - При пользовании Государственной поверочной схемы целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 3.1 Государственный первичный эталон.

  • 3.1.1 Государственный первичный эталон включает комплексы и установки. В качестве эталонных комплексов и установок используют:

а) комплекс для воспроизведения и передачи единиц размера, счетной и массовой концентраций аэрозольных частиц, включающий средства измерений на основе различных методов измерений указанных величин, а также аэрозольную камеру, генераторы аэрозоля, блоки укрупнения аэрозольных частиц, осушения и нейтрализации аэрозоля, материалы для создания аэрозолей, вспомогательные средства подготовки аэрозоля и контроля условий измерений;

б) установки для воспроизведения и передачи единиц размера и счетной концентрации частиц в взвесях и порошкообразных материалах в комплекте с материалами для создания взвесей, блоками диспергирования и вспомогательным оборудованием для подготовки взвесей и порошкообразных материалов к измерению;

в) комплекс для воспроизведения и передачи единицы массовой концентрации частиц в газовой среде, включающий средства измерений на основе различных методов измерений, а также аэрозольную камеру, генераторы аэрозоля, блок осушения и нейтрализации аэрозоля, материалы для создания аэрозолей, вспомогательные средства подготовки аэрозоля и контроля условий измерений;

П римечание - Материалы для создания аэрозолей и взвесей выбираются в зависимости от решаемой задачи.

г) установки для измерений электрофоретической подвижности и дзета-потенциала частиц;

д) установка для определения размера частиц методом микроскопии.

• 3.1.2 Государственный первичный эталон обеспечивает воспроизведение, хранение и передачу единиц:

размера частиц в аэрозолях, взвесях и порошкообразных материалов в диапазоне от 10^-3 до 2^10³ мкм со средним квадратическим отклонением результата измерений (S0) от 1,0 до 1,8 % при проведении 10 независимых измерений, неисключенная систематическая погрешность (0_o) от 1,3 до 1,6 %, расширенная неопределенность (U0) от 2,4 до 3,8 % при k=2;

счетной концентрации частиц в аэрозолях и взвесях в диапазоне от 10³ до 10¹² м^-3, S0 от 1,5 до 1,7 % при проведении 10 независимых измерений, 0_О не более 1,6 %, U₀ от 3,2 до 3,6 % при k = 2;

массовой концентрации аэрозольных частиц (в том числе в зависимости от размеров частиц) в диапазоне от 10^-3 до 10⁴ мг/м³, S0 от 0,35 до 1,70 % при проведении 10 независимых измерений, 0о от 1,3 до 1,9 %, Uo от 1,3 до 3,7 % при k=2;

электрофоретической подвижности частиц в диапазоне от -240^-7 до +240^-7 м²/(В^с), S0 от 1,4 до 1,6 % при проведении 10 независимых измерений, 0_О от 1,6 до 1,8 %, U0 от 3,0 до 3,5 % при k=2;

дзета-потенциал частиц в диапазоне от -150 до +150 мВ, S0 от 2,0 до 2,2 % при проведении 10 независимых измерений, 0о от 2,2 до 2,4 %, Uo от 4,4 до 4,8 % при k=2.

• 3.1.3 В Государственном первичном эталоне применяются для воспроизведения и передачи единиц дисперсных параметров аэрозолей, взвесей и порошкообразных материалов следующие методы измерений:

по рассеянию оптического излучения отдельными частицами [3], [4];

по рассеянию оптического излучения отдельными укрупненными частицами [3], [4];

по дифракции лазерного излучения при взаимодействии частицы с лазерным лучом (ГОСТ 8.777);

по дифференциальной электрической подвижности частиц (ГОСТ 8.775);

по интерференции света на частицах;

метод диффузионной спектроскопии (ГОСТ 8.755);

по динамическому рассеянию света в дисперсной системе (ГОСТ 8.774);

микробалансный метод, основанный на изменении частоты колеблющегося элемента при осаждении пыли на аналитический фильтр;

пьезобалансный метод, основанный на изменении собственной частоты колебаний пьезокристалла во время осаждения на его поверхности частиц;

оптический метод;

метод микроэлектрофореза (ГОСТ 8.653.1);

метод электрофоретического рассеяния света (ГОСТ ISO 13099-2);

фазовый анализ рассеяния света (ГОСТ ISO 13099-2);

метод микроскопии.

• 3.1.4 Для обеспечения функционирования государственного первичного эталона используются:

единица объемного расхода газа   (м³/ч),   заимствованная от

государственного первичного эталона единиц объемного и массового расходов газов ГЭТ 118-2013;

единица массы (кг), заимствованная от государственного первичного эталона единицы массы ГЭТ 3-2008;

единица длины (м), заимствованная от государственного первичного эталона единицы длины ГЭТ 2-2010;

единица напряжения (В), заимствованная от государственного первичного эталона единицы напряжения ГЭТ 13-01.

• 3.1.5 Государственный первичный эталон применяют для воспроизведения, хранения и передачи:

единиц дисперсных параметров аэрозолей рабочим эталонам и соответствующим средствам измерений (в том числе высокоточным) методом непосредственных сличений;

единиц дисперсных параметров взвесей и порошкообразных материалов рабочим эталонам и соответствующим средствам измерений (в том числе высокоточным) методом прямых измерений.

• 3.2 Государственный первичный специальный эталон

  • 3.2.1 Государственный первичный специальный эталон состоит из следующих комплексов:

радиоизотопно-гравиметрический комплекс аппаратуры для измерения массовой концентрации аэрозольных частиц в диапазоне от 2Д10^-2 до 1,5-10³ мг/м³;

комплекс аппаратуры для создания аэрозолей с массовой концентрацией частиц в диапазоне от 0,02 до 5,00 мг/м³;

комплекс аппаратуры для создания аэрозолей с массовой концентрацией частиц в диапазоне от 0,15 до 100,00 мг/м³;

комплекс аппаратуры для создания аэрозолей с массовой концентрацией частиц в диапазоне от 2Д10¹ до 1,5-10³ мг/м³;

аэродинамический комплекс аппаратуры для фракционного разделения аэродисперсных сред по аэродинамическому диаметру частиц (PM-2,5, PM-10);

комплекс аппаратуры для измерения параметров дисперсных сред.

• 3.2.2 Диапазон значений, при котором воспроизводится единица массовой концентрации частиц в аэродисперсных средах составляет от 2Д10^-2 до 1,5-10³ мг/м³.

Диапазон значений скоростей воздушного потока, при котором воспроизводится единица массовой концентрации частиц в аэродисперсных средах, составляет от 0,5 м/с до 7,0 м/с.

Диапазон значений, при котором воспроизводится единица массовой концентрации (PM-2,5, PM-10) в диапазоне размеров частиц от 1 до 20 мкм составляет от 0,02 до 1,50 мг/м³.

Диапазон значений, в котором производятся измерения аэродинамического диаметра частиц, составляет от 1 до 20 мкм.

Диапазон значений, в котором производятся измерения диаметра сферических частиц, составляет от 5 •IO^-1 до 10³ мкм.

• 3.2.3 Государственный первичный специальный эталон обеспечивает воспроизведение, хранение и передачу единицы массовой концентрации аэрозольных частиц (в том числе PM-2,5, PM-10 в диапазоне размеров частиц от 1 до 20 мкм и диапазоне массовых концентраций от 0,02 до 1,50 мг/м³) в диапазоне от 2Д10^-2 до 1,5-10³ мг/м³, So не более 1,5 % при проведении 10 независимых измерений, 0о от 2,0 до 3,5 %, Uo при k=2 от 2,8 до 5 %.

• 3.2.4 Государственный первичный специальный эталон применяют для воспроизведения, хранения и передачи единицы массовой концентрации аэрозольных частиц рабочим эталонам и средствам измерений (в том числе высокоточным) методом непосредственных сличений.

3.3 Рабочие эталоны

• 3.3.1 В состав рабочих эталонов входят: эталонные средства измерений воспроизводимой величины и вспомогательное оборудование в зависимости от решаемых задач (генераторы аэрозолей, аэрозольные камеры, материалы для создания аэрозолей и (или) взвесей, вспомогательное оборудование для подготовки аэрозолей, взвесей и (или) порошкообразных материалов). В случае рабочих эталонов единиц счетной концентрации и размера частиц в жидкости применяют средства измерений с соответствующими характеристиками и материалы для создания взвесей.

• 3.3.2 Пределы допускаемой относительной погрешности измерений на рабочих эталонах:

± (7 - 10 исключ.) % при передаче единиц размера и счетной концентрации аэрозольных частиц, а также единиц размера и счетной концентрации частиц в взвесях и порошкообразных материалов;

± (7 - 10) % при передаче единицы массовой концентрации аэрозольных частиц, а также единиц размера и счетной концентрации частиц в взвесях и порошкообразных материалов;

±  (8 - 12 исключ.) % при передаче единиц электрофоретической

подвижности и дзета-потенциала частиц.

• 3.3.3 Рабочие эталоны применяют для передачи единиц дисперсных параметров аэрозолей, взвесей и порошкообразных материалов:

средствам измерений дисперсных параметров аэрозолей методом непосредственных сличений;

средствам     измерений дисперсных параметров взвесей

и порошкообразных материалов методом прямых измерений;

средствам измерений электрофоретической подвижности и дзета-потенциала частиц методом прямых измерений.

П римечание - Материалы для создания аэрозолей и взвесей выбираются в зависимости от решаемой задачи.

• 4.1 В качестве средств измерений (в том числе высокоточных) используют специализированные и универсальные средства измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов (счетчики аэрозольных частиц и частиц в жидкости, спектрометры аэрозольные, анализаторы размеров частиц, анализаторы запыленности воздуха, анализаторы пыли; пылемеры, измерители массовой концентрации пыли, приборы контроля чистоты жидкости и т.п.).

• 4.2 Пределы допускаемой относительной погрешности средств измерений составляют ± (15 - 40) % в зависимости от диапазона, методов и условий измерений, а также от физико-химических свойств измеряемой дисперсной системы.

• 4.3 Пределы допускаемой относительной погрешности высокоточных

средств измерений составляют ±  (10 - 15 исключ.) % в зависимости

от диапазона, методов и условий измерений, а также от физико-химических свойств измеряемой дисперсной системы.

• 4.4 Средства измерений применяют для обеспечения выполнения требований, установленных в действующих законодательных и нормативных документах по контролю окружающей среды согласно ГОСТ Р 8.589, по контролю взрывопожарной безопасности в угольных шахтах [5], по контролю качества жидкого топлива и технологических жидкостей [6].

Примечания:

При передаче единиц, реализуемые методы измерений должны совпадать для обеспечения прослеживаемости результатов измерений. В противном случае следует вводить поправочный коэффициент в зависимости от влияющих факторов для конкретной математической модели, используемой при обработке исходных данных.

Передача единиц от эталонов осуществляется при условии того, что соотношение погрешностей эталона, передающего единицу и эталона или средства измерений (в том числе высокоточного), которому передается единица, не менее, чем 1:2.

Библиография

основанные на взаимодействии света и отдельных частиц. Часть 1. Счетчик спектрометрический в аэрозоли с рассеянным светом

Определение гранулометрического состава. Методы, основанные на взаимодействии света и отдельных частиц. Часть 2. Счетчик частиц в жидкости в рассеянном свете Положение об аэрогазовом контроле в угольных шахтах

экологическому,

дизельному и судовому топливу, топливу для реактивных двигателей и мазуту. Технический регламент таможенного

союза

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 декабря 2021 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел II протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 1 февраля 2018 г. № 04-1-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц дисперсных параметров аэрозолей, взвесей и порошкообразных материалов (ГЭТ 163-2020), эталонов и средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов и вводится в действие с 10 января 2022г.;

эталоны, аттестованные на соответствие ГОСТ 8.606-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов» (далее - ГОСТ 8.606-2012), ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов» (далее - ГОСТ Р 8.606-2004) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.606-2012, ГОСТ Р 8.606-2004, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.606-2012, ГОСТ Р 8.606-2004, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.606-2012, ГОСТ Р 8.606-2004 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение и направление соответствующего комплекта документов в Управление стандартизации в установленном порядке по процедурам:

прекращения применения в качестве национального стандарта Российской Федерации ГОСТ 8.606-2012;

отмены национального стандарта Российской Федерации ГОСТ Р 8.606-2004.

• 4.   ФГУП «ВНИИФТРИ» внести сведения о ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
