МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹²⁰⁹______

Москва

Об утверждении типа средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

тип средств измерений, сведения о котором прилагаются к настоящему приказу;

описание      типа      средств      измерений,      прилагаемое

к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

--

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

к__________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1209

Лист № 1 Регистрационный № 82187-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики плотности серии L-Dens 7Х00 поточные

Датчики плотности серии L-Dens 7X00 поточные (далее в тексте - датчики плотности), предназначены для измерений плотности жидкостей и сжиженных газов.

Принцип действия датчика плотности основан на измерении периода резонансной частоты механических колебаний чувствительного элемента в виде U-образной трубки и преобразовании его в электрический импульсный выходной сигнал, пропорциональный плотности потока жидкости, газа, проходящего через чувствительный элемент. Резонансные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Период резонансной частоты колебаний зависит от собственных механических характеристик чувствительного элемента, его температуры и плотности среды, проходящей через чувствительный элемент. Коэффициенты зависимости индивидуальны для каждого датчика плотности и определяются при его заводской калибровке. Датчики плотности имеют встроенный платиновый термопреобразователь сопротивления.

Датчики плотности предназначены для установки на байпасную линию либо для непосредственного подключения к трубопроводу с исследуемой жидкостью, сжиженным газом при этом часть потока проходит внутри чувствительного элемента, выполняющего роль трубопровода внутри корпуса датчика.

Уравнение измерений плотности в рабочем диапазоне температуры, запатентованное компанией Anton Рааг, имеет вид:

Dt = DA х Т² х (1 + DA1 х t + DA2 х t²) - DB х (1 - DB1 х t)

где Dt - плотность с коррекцией влияния температуры, кг/м³;

Т - период колебаний чувствительного элемента, мкс;

t - температура, °С;

DA, DB, DA1, DA2, DB1 - константы корректировки для расчета плотности с компенсацией температуры.

Для реализации компенсации влияния давления измеряемой среды на свойства чувствительного элемента, датчики плотности могут применяться совместно с преобразователями давления (в комплект поставки не входят).

Уравнение компенсации влияния давления измеряемой среды имеет вид:

DtP = Dt + DPI х (Р — P_ref) + DP2 х (Р — Pref)² + DP3 х Dt х (Р — Pref)

DtP - плотность с коррекцией влияния температуры и давления, кг/м³;

Р - абсолютное давление измеряемой среды, бар;

Pref - атмосферное давление, бар;

DP1, DP2, DP3 - корректирующие константы для компенсации давления. Датчики плотности L-Dens 7X00 выпускаются в следующих модификациях: - L-Dens 7400 SST (Ex d, NPT Ex d) - ячейка выполнена из нержавеющей стали; - L-Dens 7400 HAS (Ex d, NPT Ex d) - ячейка выполнена из хастеллоя; - L-Dens 7400 HAS HP (Ex d, NPT Ex d) - ячейка выполнена из хастеллоя, рассчитан на работу при повышенном давлении;

- L-Dens 7400 TAN (Ex d, NPT Ex d) - ячейка выполнена из тантала;

- L-Dens 7400 INC (Ex d, NPT Ex d) - ячейка выполнена из инколоя;

- L-Dens 7500 HAS (Ex d, NPT Ex d) - ячейка выполнена из хастеллоя.

Если в конце названия модели присутствует «Ex d», это говорит о взрывозащищенном исполнении датчика. Аббревиатура «NPT» говорит о наличии соответствующих кабельных выводов.

Датчики плотности L-Dens 7400 работают через следующие вторичные преобразователи:

- Pico 3000 AO (RC, RC Ex d) (2 аналоговых выхода от 4 до 20 мА, 1 аналоговый вход, 2 цифровых входа, 1 релейный выход);

- Pico 3000 AO Eco (RC, RC Ex d) (2 аналоговых выхода от 4 до 20 мА);

- Pico 3000 HART (RC, RC Ex d) (HART и 1 аналоговый выход от 4 до 20 мА), Pico 3000 Modbus (RC, RC Ex d) (Modbus RTU);

- Pico 3000 PROFIBUS (RC, RC Ex d) (PROFIBUS DP и 1 релейный выход);

- Pico 3000 Frequency (RC, RC Ex d) (Частотный выход и аналоговый выход от 4 до 20 мА);

- mPDS 5 (Токовый выход от 4 до 20 мА / Modbus TCP / PROFIBUS DP / EtherNet/IP / PROFINET).

Общий вид датчиков представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

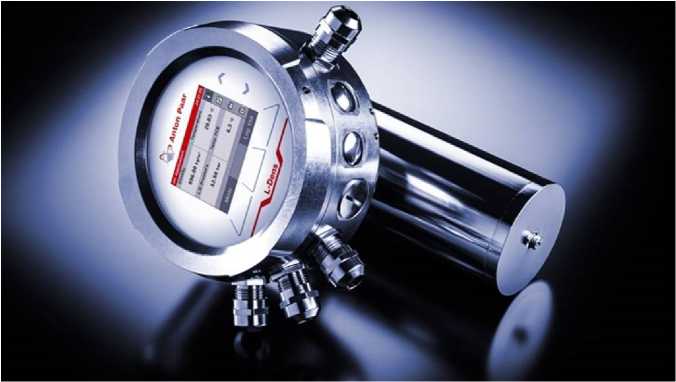

Рисунок 1 - Общий вид датчиков плотности L-Dens 7Х00

Датчики функционируют под управлением встроенного в контроллер измерительного прибора и автономного специального программного обеспечения Pico 3000, устанавливаемого на персональном компьютере, которое предназначенного для управления работой датчика, процессом измерений, а также хранения и обработки полученных данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и на корпус датчика в виде наклейки.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603

Техническая документация компании «Anton Paar GmbH», Австрия

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1209 Сведения

об утвержденном типе средств измерений
