№1893 от 30.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 272333
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1893 от 30.08.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «30» августа 2021 г. № 1893
Сведения
об утвержденных типах средств измерений
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод-ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интер вал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1. |
Система измерений количества и показателей качества нефти |
Обозна чение отсутствует |
Е |
82847-21 |
185 |
Общество с ограниченной ответственностью "ОЙЛ-ТИМ Инжиниринг" (ООО "ОЙЛТИМ Инжиниринг"). Адрес: 450077, г. Уфа, ул. Коммунистическая 116, Бизнес Центр "Вафа", 3 этаж, оф. 201. Юридический адрес: 634003, Томская область, г. Томск, пер. Телевизионный, 3, строе- |
Общество с ограниченной ответственностью "Исследовательский Центр ГазИн-формПласт" (ООО "ИЦ ГазИнформ-Пласт"), 634003, г. Томск, пер. Телевизионный 3, строение 1 |
ОС |
МП 422-20 |
1 год |
Общество с ограниченной ответственностью "ОЙЛ- ТИМ Инжиниринг" (ООО "ОЙЛТИМ Инжиниринг"), г. Уфа |
ФБУ "Томский ЦСМ", г. Томск |
25.12.2020 |
ние 1 | |||||||||||||
2. |
Комплексы измерительно-вычислительные |
ИВК ТЭЛ |
С |
82848-21 |
003 |
Акционерное общество "Научно-производственный центр информационных и транспортных систем" (АО НПЦ ИН-ФОТРАНС), г. Самара |
Акционерное общество "Научно-производственный центр информационных и транспортных систем" (АО НПЦ ИН-ФОТРАНС), г. Самара |
ОС |
ЮТ- СА.42.00.0 0.000МП |
4 года |
Акционерное общество "Научно-производственный центр информационных и транспортных систем" (АО НПЦ ИН-ФОТРАНС), г. Самара |
ФГУП "ВНИИМС", г. Москва |
18.06.2021 |
3. |
Меры длины концевые плоскопараллельные |
Обозна чение отсутствует |
С |
82849-21 |
30939, 17238, 30946 |
Акционерное общество "Кировский завод "Красный ин-струменталь-щик" (АО "КЗ "КРИН"), г. Киров |
Акционерное общество "Кировский завод "Красный ин-струменталь-щик" (АО "КЗ "КРИН"), г. Киров |
ОС |
МИ 1604 87, МИ 2079-90, МИ 2186 92 |
1 год |
Акционерное общество "Кировский завод "Красный ин-струменталь-щик" (АО "КЗ "КРИН"), г. Киров |
ФБУ "Омский ЦСМ", г. Омск |
30.10.2019 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1893
Лист № 1 Регистрационный № 82848-21 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные ИВК ТЭЛ
Назначение средства измеренийКомплексы измерительно-вычислительные ИВК ТЭЛ (далее - комплексы, ИВК ТЭЛ) предназначены для измерений силы постоянного электрического тока, счета импульсов, а также для передачи, обработки, хранения и представления полученной измерительной информации.
Описание средства измеренийКомплексы состоят из:
- измерительных контроллеров (ИК) распределенной структуры, получающих сигналы от датчиков;
- центральной системы (ЦС), обеспечивающей объединение измерительных контроллеров в единый комплекс, аппаратно-программную синхронизацию измерений в привязке к единой временной шкале, ее хранение и обработку информации на входящих в состав ЦС автоматизированных рабочих местах (АРМ).
Принцип работы комплексов основан на аналого-цифровом преобразовании измеряемой величины в измерительных контроллерах и передачи измерительной информации в центральную систему.
ИК выполнены в пыле-влагозащищенном вибро-удароустойчивом металлическом корпусе.
Конструктивно все оборудование ИВК ТЭЛ разделяется на оборудование, стационарно устанавливаемое на вагоне-лаборатории (тягово-энергетической лаборатории (ТЭЛ)) и переносное оборудование, устанавливаемое при проведении опытной поездки на локомотиве и/или вагонах поезда.
В процессе проведения измерений данные с датчиков (Д), устанавливаемых на локомотиве и/или вагонах поезда, передаются в вагон-лабораторию в реальном масштабе времени по проводной технологии Gigabit Ethernet и/или беспроводной сети Wi-Fi.
Возможна работа ИВК ТЭЛ в автономном режиме, в котором оборудование системы измерений устанавливается на локомотиве (включая автосцепку с тензодатчиками), а вагон-лаборатория в опытном проезде не участвует. В этом случае полученные в процессе проведения измерений данные сохраняются в энергонезависимой памяти измерительных контроллеров, а расчет вычисляемых параметров и формирование отчетных форм осуществляется в режиме постобработки на АРМ ИВК ТЭЛ (стационарно установленном на вагон-лабораторию или портативного исполнения).
Система электроснабжения (СЭС) обеспечивает электропитание ИВК ТЭЛ от бортовой электросети подвижного состава (ПС).
Функция приема и хранения измерительной информации в реальном масштабе времени обеспечивает автоматическое сохранение всего объема получаемой ИК исходной измерительной информации и результатов контроля параметров и функций назначения ИВК ТЭЛ за период 36 ч после запуска программы измерений, на жестких дисках вычислителей АРМ, с функцией защиты информации (RAID). Дискретность записи информации в выходной файл базы данных составляет по времени от 0,1 до 2 с, с шагом 0,1 с по выбору оператора.
Настройка обеспечивает возможность изменения конфигурации комплекса в соответствии с актуальным составом и назначением измерительных каналов.
Структурная схема ИВК ТЭЛ приведена на рисунке 1.
Общий вид измерительного контроллера приведен на рисунке 2.
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-1.png)
ТЭл Ethernet
ГНСС/GSMI i”GsM_’;|TB атенна|
анте | |
WiFi |
V |
НТ'-> Роутер
-ф—
------->
| Роутер ;
)
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-2.png)
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-3.png)
Ethernet
LCD панель
/---------------
Сцепное устройство к
1 тензодЗатщчищенн к 1ы,2й Ethernet к______________
Локомотив
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-4.png)
АРМ
switch
У л
СЭС
X
Измерительный м Ethernet контроллер
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-5.jpg)
Д
Д
Д
АРМ 1
Вагон 1 в составе поезда
[ ГНСС ] [ Wi-Fi ] —и----Р--
z-----------------
Измерительный
контроллер 1
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-6.png)
Измерительный контроллер _________________У
к.
Вагон 2 в составе поезда
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-7.png)
Измерительный контроллер 2
Измерительный
контроллер N Д
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-8.png)
АРМ 2
уст
Сцепное устройство
Защищенн ый Ethernet к_______________Z
[ Wi-Fi ]
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-9.png)
v-'l
Wi-Fi ] ро
Сцепное |
г > Измерительный | ||
устройство k J J |
ГдУ* |
контроллер У |
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-10.png)

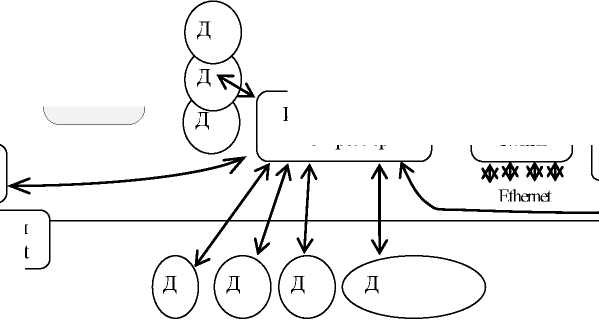

Рисунок 1 - Стру ктурная схема ИВК ТЭЛ
Сцепное
J .. I
устройство
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-11.png)
I I
I
1 I I I
Сцепное j устрой гтво I
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487816_files/1630422487816-12.jpg)

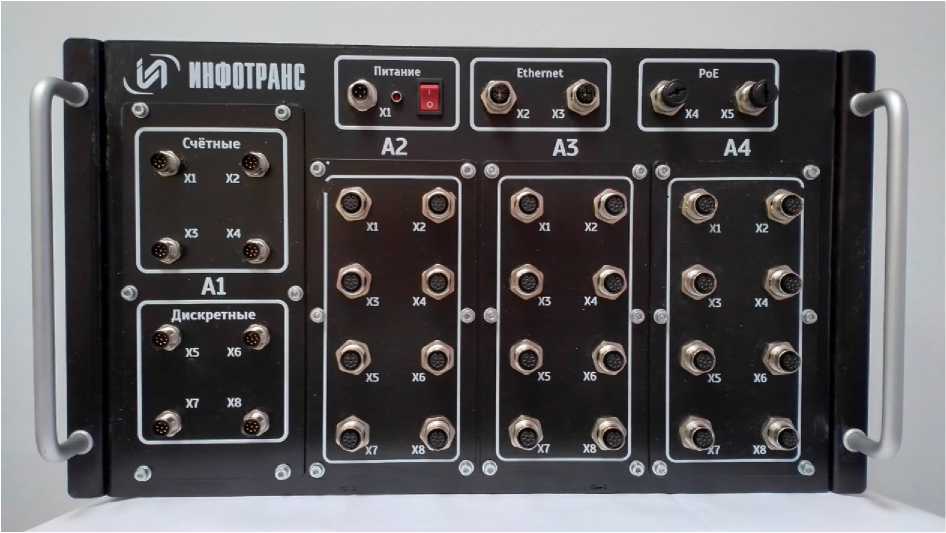

Рисунок 2 - Внешний вид измерительного контроллера ИВК ТЭЛ
Пломбирование ИВК ТЭЛ не предусмотрено.
Для обеспечения дистанционной передачи по беспроводному каналу связи (3G/4G) в состав ИВК ТЭЛ входит 3G/4G роутер с внешней антенной, установленной на крыше вагона-лаборатории.
В состав ИВК ТЭЛ входит два АРМ оператора испытаний стационарного исполнения и одно АРМ оператора испытаний портативного исполнения.
АРМ стационарного исполнения построены на базе компьютеров защищенного исполнения и укомплектованы мониторами с диагональю не менее 23 дюйм и разрешением 1920х1080 точек. АРМ портативного исполнения выполнено на базе ноутбука с дисплеем с диагональю 17 дюйм и разрешением 1920х1080 точек.
Заводской номер указывается в формуляре. Нанесение знака поверки на корпус СИ не предусмотрено. Знак поверки наносится в формуляр.
Программное обеспечениеМетрологически значимое программное обеспечение (ПО) измерительных контроллеров устанавливается в энергонезависимую память измерительного контроллера на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования измерительного контроллера, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
ПО АРМ ИВК ТЭЛ состоит из четырех компонентов:
-
- программы «Измерение» (исполняемый файл RTTel.exe);
-
- программы «Обработка результатов» (исполняемый файл ATTel.exe);
-
- программы «Конфигуратор» (исполняемый файл TelConfig.exe);
-
- программы «Управление ИВК» (исполняемый файл TELInit.exe).
Функции программы «Измерение»:
а) задание начальных условий поездки;
б) получение данных измерений;
в) расчет контролируемых параметров;
г) позиционирование;
д) отображение данных измерений и расчетных параметров;
е) отображение данных профиля пути;
ж) формирование отчетных документов;
з) сохранение данных.
Функции программы «Обработка»:
а) отображение данных измерений и расчетных параметров;
б) пересчет расчетных параметров;
в) формирование отчетных документов;
г) сохранение данных;
д) объединение и отображение измерительных данных с данными КЛУБ и СУТП;
е) импорт данных по профилю пути испытуемого участка;
ж) экспортирование данных. Функции программы "Конфигуратор":
а) формирование конфигурационных данных;
б) отображение конфигурационных данных;
в) формирование документов;
г) сохранение конфигурации;
д) контроль корректности данных.
Функции программы "Управление ИВК":
а) синхронизация внутренних часов ИК;
б) формирование идентификатора измерительной сессии;
в) задание идентификатора измерительной сессии для ИК;
г) проверка подключения датчиков.
Результаты преобразования сигналов датчиков от ИК ИВК ТЭЛ передаются через Ethernet-интерфейс в ПО АРМ ИВК ТЭЛ.
Данные измерений реализованы в виде структурированных наборов файлов с проприетарными форматом и функциями доступа.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RTTel.exe |
Номер версии (идентификационный номер) ПО |
1.1 и выше |
Метрологические характеристики комплексов приведены в таблице 2.
Таблица 2 - Метрологические характеристики ИВК ТЭЛ
Наименование характеристики |
Значение |
Количество измерительных контроллеров (ИК) |
7 |
в том числе: | |
- ИК общего назначения |
4 |
- ИК продольной динамики |
3 |
Каналы измерения аналоговых сигналов | |
Количество каналов измерения аналоговых сигналов |
24 (16*) |
Продолжение таблицы 2
Диапазоны измерений силы постоянного электрического тока, мА |
от 4 до 20 |
Разрядность АЦП каналов измерения аналоговых сигналов, дв. разрядов |
16 |
Пределы допускаемой приведенной погрешности измерения аналоговых сигналов, % от верхней границы диапазона |
±0,25 |
Каналы счетно-импульсных сигналов | |
Количество счетно-импульсных каналов |
16 |
Разрядность счетчиков импульсов, двоичных разрядов |
32 |
Емкость счетчика электрических импульсов, имп |
4 294 967 295 |
Частота следования импульсов, Г ц |
от 0 до 10000 |
Состояние «логический ноль», В |
от 0 до 5 |
Состояние «логическая единица», В |
от 15 до 30 |
Пределы допускаемой абсолютной погрешности измерений количества импульсов |
±1 имп. на 100000 имп. |
Примечание - * для ИК продольной динамики |
Таблица 3 - Технические характеристики комплексов
Параметры |
Значения |
Рабочие условия применения
|
от +10 до +35 до 95 от 86 до 106 |
Напряжение питания оборудования, размещаемого на вагоне-лаборатории, от бортовой сети постоянного тока, В |
от 41 до 72 |
Напряжение питания оборудования, размещаемого на локомотиве или вагонах ПС, от бортовой сети постоянного тока, В |
от 43 до 160 |
Потребляемая мощность оборудования, размещаемого на вагоне-лаборатории, кВт, не более |
2,5 |
Потребляемая мощность оборудования, размещаемого на локомотиве или вагонах ПС, на один ИК, Вт, не более |
300 |
Температура хранения, °С |
от -10 до +45 |
Габаритные размеры измерительного контроллера (ДхШхГ), мм, не более |
500х300х250 |
Масса ИК, кг, не более |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерительного контроллера методом наклейки.
Лист № 6 Всего листов 7 Комплектность средства измерений
Таблица 4 - Комплектность комплексов
Наименование |
Обозначение |
Количество |
Комплекс измерительно-вычислительный ИВК ТЭЛ |
ЮТСА.42.00.00.000 |
1 шт. |
Комплекс измерительно-вычислительный ИВК ТЭЛ. Руководство по эксплуатации. Часть 1. Общие указания |
ЮТСА.42.00.00.000РЭ |
1 экз. |
Комплекс измерительно-вычислительный ИВК ТЭЛ. Руководство по эксплуатации. Часть 2. Руководство оператора АРМ |
ЮТСА.42.00.00.000РЭ1 |
1 экз. |
Комплекс измерительно-вычислительный ИВК ТЭЛ. Инструкция по монтажу |
ЮТСА.42.00.00.000ИМ |
1 экз. |
Комплекс измерительно-вычислительный ИВК ТЭЛ. Ведомость ЗИП |
ЮТСА.42.00.00.000ЗИ |
1 экз. |
Комплекс измерительно-вычислительный ИВК ТЭЛ. Формуляр |
ЮТСА.42.00.00.000ФО |
1 экз. |
ГСИ. Комплекс измерительно-вычислительный ИВК ТЭЛ. Методика поверки |
ЮТСА.42.00.00.000МП |
1 экз. |
Комплект запасных частей и приспособлений |
ЮТСА.42.00.00.000ЗИ |
1 шт. |
приведены в разделах 2.3 «Подготовка к использованию» и 2.4 «Использование ИВК ТЭЛ» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным ИВК ТЭЛГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ЮТСА.42.00.00.000 ТУ Комплексы измерительно-вычислительные ИВК ТЭЛ. Технические условия
ИзготовительАкционерное общество Научно-производственный центр информационных и транспортных систем (АО НПЦ ИНФОТРАНС)
ИНН 6311012176
Адрес: 443001, г. Самара, ул. Полевая, 47
Телефон: +7 (846) 337-51-26
Факс: +7 (846) 337-52-18
Web-сайт: www.infotrans-logistic.ru
Е-mail: office@infotrans-logistic.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1893
Лист № 1 Регистрационный № 82849-21 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

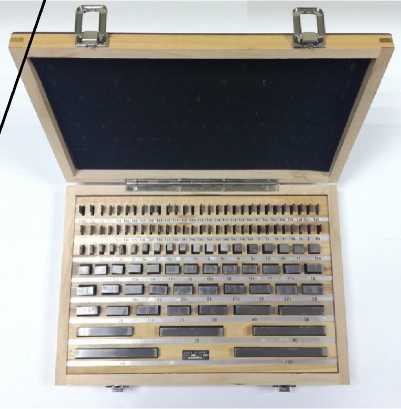

Меры длины концевые плоскопараллельные
Назначение средства измеренийМеры длины концевые плоскопараллельные (далее по тексту - концевые меры), предназначены для воспроизведения, хранения и передачи единицы длины в качестве рабочих эталонов для поверки, настройки и градуировки средств измерений линейных размеров.
Описание средства измеренийПринцип действия концевых мер заключается в передаче единицы длины рабочим средствам измерений линейных размеров.
Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры изготавливаются из стали или твердого сплава.
Концевые меры имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры выпускаются наборами или поштучно. Наборы концевых мер различаются между собой количеством и номинальными размерами мер.
Концевые меры выпускаются трех классов точности: 1, 2 и 3.
Концевые меры выпускаются под товарными знаками WOGEEL и Р=.. Товарный знак наносится на концевые меры с номинальной длиной свыше 5,5 мм и более, на крышку деревянного ящика в виде наклейки и на паспорт типографским способом.
Общий вид концевых мер представлен на рисунке 1.
Пломбирование концевых мер не предусмотрено.
Нанесение знака поверки на концевые меры не предусмотрено.
Место нанесения знака утверждения типа
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487843_files/1630422487843-1.jpg)
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487843_files/1630422487843-2.jpg)
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487843_files/1630422487843-3.jpg)
б)
а)
а) - Набор мер длины концевых плоскопараллельных
б) - Меры длины концевая плоскопараллельная
Рисунок 1 - Общий вид концевых мер
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Наборы мер длины концевых плоскопараллельных
Номер набора |
Число мер в наборе |
Градация мер в наборе, мм |
Номинальные значения длины мер, мм |
Число мер |
Класс точности | |
из стали |
из твердого сплава | |||||
1 |
83 |
- |
1,005 |
1 |
1; 2; 3 |
1; 2; 3 |
0,01 |
от 1,0 до 1,5 включ. |
51 | ||||
0,1 |
от 1,6 до 2,0 включ. |
5 | ||||
- |
0,5 |
1 | ||||
0,5 |
от 2,5 до 10 включ. |
16 | ||||
10 |
от 20 до 100 включ. |
9 | ||||
2 |
38 |
- |
1,005 |
1 |
1; 2; 3 |
1; 2; 3 |
0,01 |
от 1,0 до 1,1 включ. |
11 | ||||
0,1 |
от 1,2 до 2,0 включ. |
9 | ||||
1 |
от 3 до 10 включ. |
8 | ||||
10 |
от 20 до 100 включ. |
9 |
Продолжение таблицы 1
Номер набора |
Число мер в наборе |
Градация мер в наборе, мм |
Номинальные значения длины мер, мм |
Число мер |
Класс точности | |
из стали |
из твердого сплава | |||||
3 |
112 |
- |
1,005 |
1 |
1; 2; 3 |
1; 2; 3 |
0,01 |
от 1,0 до 1,5 включ. |
51 | ||||
0,1 |
от 1,6 до 2 включ. |
5 | ||||
- |
0,5 |
1 | ||||
0,5 |
от 2,5 до 25 включ. |
46 | ||||
10 |
от 30 до 100 включ. |
8 | ||||
4 |
11 |
0,001 |
от 2 до 2,01 включ. |
11 |
1; 2 |
- |
5 |
11 |
0,001 |
от 1,99 до 2 включ. |
11 |
1; 2 |
- |
6 |
11 |
0,001 |
от 1 до 1,01 включ. |
11 |
1; 2 |
1 |
7 |
11 |
0,001 |
от 0,99 до 1 включ. |
11 |
1; 2 |
1 |
8 |
10 |
- |
50 |
2 |
1; 2; 3 |
1; 2; 3 |
25 |
от 125 до 200 включ. |
4 | ||||
50 |
от 250 до 300 включ. |
2 | ||||
100 |
от 400 до 500 включ. |
2 | ||||
9 |
12 |
- |
50 |
2 |
1; 2; 3 |
1; 2; 3 |
100 |
от 100 до 1000 включ. |
10 | ||||
10 |
20 |
0,01 |
от 0,1 до 0,29 включ. |
20 |
1; 2; 3 |
- |
11 |
43 |
0,01 |
от 0,3 до 0,7 включ. |
41 |
1; 2; 3 |
- |
0,1 |
от 0,8 до 0,9 включ. |
2 | ||||
12 |
74 |
- |
1,005 |
1 |
- |
1; 2; 3 |
0,01 |
от 0,9 до 1,5 включ. |
61 | ||||
0,1 |
от 1,6 до 2 включ. |
5 | ||||
- |
0,5 |
1 | ||||
0,5 |
от 2,5 до 5 включ. |
6 | ||||
13 |
11 |
- |
5 |
1 |
1; 2; 3 |
- |
10 |
от 10 до 100 включ. |
10 | ||||
14 |
38 |
0,5 |
от 10,5 до 25 включ. |
30 |
1; 2; 3 |
- |
10 |
от 30 до 100 включ. |
8 | ||||
15 |
29 |
- |
1,005 |
1 |
1; 2; 3 |
- |
0,01 |
от 1 до 1,1 включ. |
11 | ||||
0,1 |
от 1,2 до 2 включ. |
9 | ||||
1 |
от 3 до 10 включ. |
8 | ||||
16 |
19 |
0,001 |
от 0,991 до 1,009 включ. |
19 |
1; 2 |
1 |
17 |
19 |
0,001 |
от 1,991 до 2,009 включ. |
19 |
1; 2 |
- |
20 |
23 |
- |
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
- |
1; 2 |
- |
21 |
20 |
- |
5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
- |
1; 2 |
1; 2 |
Продолжение таблицы 1
Номер набора |
Число мер в наборе |
Градация мер в наборе, мм |
Номинальные значения длины мер, мм |
Число мер |
Класс точности | |
из стали |
из твердого сплава | |||||
22 |
7 |
- |
21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
- |
1; 2; 3 |
1; 2; 3 |
23 |
13 |
- |
1,00; 1,00; 1,05; 1,10; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
- |
- |
2; 3 |
24 |
25 |
- |
1,00; 1,00; 1,04; 1,05; 1,06; 1,10; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19; 2,00; 2,00; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000 |
- |
- |
2; 3 |
Примечание - По заказу потребителя концевые меры могут поставляться отдельными мерами из наборов или специальными наборами, представленными в таблице 2
Таблица 2 - Специальные наборы мер длины концевых плоскопараллельных
Номер набора |
Число мер в наборе |
Номинальные значения длины мер, мм |
Число мер |
25 |
15 |
0,99; 0,992; 0,994; 0,995; 0,996; 0,998; 1; 1,002; 1,005; 1,01; 1,015; 1,02; 1,03; 1,04; 1,05 |
- |
26 |
8 |
0,99; 0,995; 1; 1,005; 1,01; 1,02; 1,03; 1,05 |
- |
27 |
9 |
1; 1,02; 1,04; 1,05; 1,06; 1,08; 1,1; 1,15; 1,2 |
- |
28 |
28 |
1; 1,02; 1,04; 1,06; 1,08; 1,1; 1,12; 1,14; 1,16; 1,18; 1,2; 1,24; 1,28; 1,3; 1,32; 1,36; 1,4; 1,5; 1,6; 1,7; 1,8; 1,9; 2; 2,2; 2,4; 2,6; 2,8; 3 |
- |
29 |
8 |
0,99; 0,995; 1; 1,005; 1,01; 1,02; 1,03; 1,04 | |
30 |
7 |
5,12; 10,24; 15,36; 19,5; 20; 21,5; 25 | |
31 |
9 |
1; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,08; 1,1 | |
32 |
7 |
0,995; 1; 1,005; 1,01; 1,02; 1,03; 1,04 | |
33 |
7 |
1; 1,06; 1,1; 1,12; 1,18; 1,2; 1,3 | |
34 |
9 |
1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,007; 1,008; 1,009 | |
35 |
9 |
1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09 | |
36 |
13 |
1; 1,001; 1,002; 1,003; 1,004; 1,005; 1,006; 1,01; 1,02; 1,03; 1,04; 1,05; 1,06 |
- |
37 |
8 |
1 |
2 |
10 |
2 | ||
50 |
2 | ||
100 |
2 |
Таблица 3 - Допускаемые отклонения длины концевых мер от номинальной при температуре +20 °С и отклонения от плоскопараллельности измерительных поверхностей
Номинальные значения длины концевых мер, мм |
Допускаемые отклонения | |||||
длины от номинального значения ±, мкм, для классов точности |
от плоскопараллельности ±, мкм, для классов точности | |||||
1 |
2 |
3 |
1 |
2 |
3 | |
от 0,1 до 0,29 включ. |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
св. 0,29 до 10 включ. |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
св. 10 до 25 включ. |
0,30 |
0,60 |
1,20 |
0,16 |
0,30 |
0,30 |
св. 25 до 50 включ. |
0,40 |
0,80 |
1,60 |
0,18 |
0,30 |
0,30 |
св. 50 до 75 включ. |
0,50 |
1,00 |
2,00 |
0,18 |
0,35 |
0,40 |
св. 75 до 100 включ. |
0,60 |
1,20 |
2,50 |
0,20 |
0,35 |
0,40 |
св. 100 до 150 включ. |
0,80 |
1,60 |
3,00 |
0,20 |
0,40 |
0,40 |
св.150 до 200 включ. |
1,00 |
2,00 |
4,00 |
0,25 |
0,40 |
0,40 |
250 |
1,20 |
2,40 |
5,00 |
0,25 |
0,45 |
0,50 |
300 |
1,40 |
2,80 |
6,00 |
0,25 |
0,50 |
0,50 |
400 |
1,80 |
3,60 |
7,00 |
0,30 |
0,50 |
0,50 |
500 |
2,00 |
4,00 |
8,00 |
0,35 |
0,60 |
0,60 |
600 |
2,50 |
5,00 |
10,00 |
0,40 |
0,70 |
0,70 |
700 |
3,00 |
6,00 |
11,00 |
0,45 |
0,70 |
0,80 |
800 |
3,20 |
6,50 |
13,00 |
0,50 |
0,80 |
0,80 |
900 |
3,60 |
7,00 |
14,00 |
0,50 |
0,90 |
0,90 |
1000 |
4,00 |
8,00 |
16,00 |
0,60 |
1,00 |
1,00 |
Таблица 4 - Изменение длины концевых мер в течение года вследствие нестабильности материала
Класс точности концевых мер |
Допускаемое изменение длины мер (1, мм) в течение года, мкм |
1; 2; 3 |
(0,05+0,001^1) |
Таблица 5 - Размеры поперечного сечения концевых мер
Номинальные значения длины концевых мер, мм |
Размеры поперечного сечения, мм, не более | |
длина |
ширина | |
от 0,1 до 0,20 включ. |
15 |
5 |
св. 0,20 до 0,29 включ. |
15 |
5 |
30 |
9 | |
св. 0,29 до 0,6 включ. |
20 |
9 |
30 |
9 | |
св. 0,6 до 10,1 включ. |
30 |
9 |
св. 10,1 до 1000 |
35 |
9 |
Таблица 6 - Допускаемые отклонения от перпендикулярности нерабочих поверхностей относительно измерительных поверхностей
Номинальные значения длины концевых мер, мм |
Допускаемое отклонение от перпендикулярности ±, мкм |
от 10,5 до 25 включ. |
70 |
св. 25 до 60 включ. |
90 |
св. 60 до 150 включ. |
110 |
св. 150 до 400 включ. |
140 |
св. 400 до 1000 включ. |
180 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1 °С, мкм |
от 10,5 до 12,5 |
Температурный коэффициент линейного расширения материала концевых мер из твердого сплава на 1 м и 1 °С, мкм |
от 3,59 до 4,04 |
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более |
0,063 |
Отклонение от плоскостности измерительных поверхностей концевых мер длиной св. 0,9 до 3 мм включ. в свободном (непритертом) состоянии, мкм, не более |
2 |
Условия эксплуатации:
|
от +15 до +25 80 |
Средний срок службы, лет |
5 |
наносится на крышку деревянного ящика набора концевых мер методом наклейки и на титульный лист паспорта типографским способом
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Набор концевых мер |
1 комплект |
1 комплект |
или |
или | |
отдельные концевые меры |
в соответствии с заказом |
в соответствии с заказом- |
Деревянный ящик |
— |
1 шт. |
Футляр |
— |
1 шт. |
Паспорт |
КРИН.766611.001 ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к мерам длины концевым плоскопараллельнымГосударственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840 г.
ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия
ИзготовительАкционерное общество Кировский завод «Красный инструментальщик»
(АО КЗ «КРИН»)
ИНН 4345403174
Адрес: 610000, Область Кировская, город Киров, ул. Карла Маркса, д.18
Телефон (факс): +7 (8332) 325-325
Web-сайт: http://krin.ru
E-mail: 130@krin.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, Область Омская, город Омск, ул. 24 Северная, д.117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
![Приказ Росстандарта №1893 от 30.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1630422487871_files/1630422487871-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
------30 августа 2021 г.
№ 1893
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа
средств измерений», приказываю: |
1. Утвердить: |
типы средств измерений, сведения о которых прилагаются |
к настоящему приказу; |
описания типов средств измерений, прилагаемые |
к настоящему приказу. |
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
/------------------------------
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
к__________________________________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1893
Лист № 1
Всего листов 4
Регистрационный № 82847-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти
Назначение средства измеренийСистема измерений количества и показателей качества нефти (далее - СИКН) предназначена для измерений массы брутто и массы нетто товарной нефти (нефти).
Описание средства измеренийПринцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, объемной доли воды в нефти по линиям связи поступают в вычислитель, который их преобразует и вычисляет массу нетто нефти и передает результаты измерений и вычислений на автоматизированное рабочее место (АРМ) оператора.
Масса нетто нефти рассчитывается как разность массы брутто нефти и массы балласта. Масса балласта вычисляется как общая масса воды, хлористых солей и механических примесей в нефти, определяемых по результатам лабораторных исследований пробы нефти.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для Тагульского месторождения ООО «ГазИнформПласт» и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), системы обработки информации (СОИ). Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1.
Таблица 1 - Состав СИКН
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Счетчик-расходомер массовый ЭЛМЕТРО-Фломак (далее - СРМ) |
47266-16 |
Датчики давления ЭнИ-100 |
71842-18 |
Датчики давления ЭнИ-12 |
71161-18 |
Термопреобразователь универсальный ТПУ 0304 |
50519-17 |
Влагомер поточный ВСН-АТ |
62863-15 |
Манометр точных измерений МТИф |
64929-16 |
Манометр МП2-Уф |
60168-15 |
Термометр ртутный стеклянный лабораторный ТЛ-4 №2 |
303-91 |
Вычислитель УВП-280 |
53503-13 |
СИКН обеспечивает выполнение следующих основных функций:
-
1) автоматическое измерение массы брутто нефти, плотности нефти, объемной доли воды в нефти, избыточного давления и температуры нефти;
-
2) автоматический и ручной отбор проб;
-
3) вычисление массы нетто нефти при вводе с клавиатуры АРМ оператора значений содержания воды, хлористых солей и механических примесей, определенных в лаборатории;
-
4) выполнение контроля метрологических характеристик (КМХ) рабочего СРМ по контрольно-резервному СРМ;
-
5) регистрацию и хранение результатов измерений, формирование отчетов, протоколов, актов.
Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с описаниями типов СИ и МИ 3002-2006.
Программное обеспечениеПрограммное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. ПО СИКН включает в себя встроенное ПО средств измерений в составе СИКН и автономное ПО АРМ оператора. Метрологически значимой частью ПО СИКН является ПО вычислителя УВП-280. ПО АРМ оператора осуществляет отображение, регистрацию и хранение результатов измерений, формирование отчетов, протоколов, актов
Идентификационные данные ПО вычислителя УВП-280 приведены в таблице 2.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО вычислителей УВП-280 |
Номер версии (идентификационный номер) ПО |
3.13 |
Цифровой идентификатор ПО |
4DF582B6 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Минимальная масса нефти за час, т |
12 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
Количество измерительных линий, шт. |
2 (1 рабочая, 1 контрольно-резервная) |
Диапазон измерений массового расхода нефти, т/ч |
от 12 до 62,5 |
Диапазон избыточного давления нефти, МПа |
от 2,0 до 6,3 |
Диапазон температуры нефти, °С |
от +20 до +70 |
Плотность нефти при температуре 20 °С и избыточном давлении, равном нулю, кг/м3 |
от 895,0 до 922,0 |
Кинематическая вязкость нефти при температуре 20 °С, сСт |
180 |
Массовая доля воды, %, не более |
1,0 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Массовая доля механических примесей, %, не более |
0,05 |
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
Содержание свободного газа |
Не допускается |
Режим работы СИКН |
Периодический |
Параметры электрического питания СИКН: | |
- напряжение переменного тока измерительных цепей, В |
от 187 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Условия эксплуатации: | |
- температура окружающего воздуха для СИ, установленных | |
на трубопроводах СИКН, °С |
от +5 до +25 |
- температура окружающего воздуха для вычислителя | |
УВП-280 и АРМ оператора, установленных в отдельном | |
помещении, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 90 |
- атмосферное давление, кПа |
от 84 до 106 |
наносится на титульный лист руководства по эксплуатации СИКН печатным способом.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Система измерений количества и показателей качества нефти (СИКН), заводской № 185 |
- |
1 шт. |
Инструкция по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 422-20 |
1 экз. |
ФР.1.29.2020.36996 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) для объекта «Передвижной комплекс» ООО «ИЦ ГазИнформПласт».
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефтиПриказ Федерального агентства по техническому регулированию и метрологии от 07.08.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Лист № 4 Всего листов 4 Изготовитель
Общество с ограниченной ответственностью «ОЙЛТИМ Инжиниринг» (ООО «ОЙЛТИМ Инжиниринг»)
ИНН 7017277490
Адрес: 450077, г. Уфа, ул. Коммунистическая 116, Бизнес Центр «Вафа», 3 этаж, оф. 201 Юридический адрес: 634003, Томская область, г. Томск, пер. Телевизионный, 3, строение 1
Телефон: (347) 26-29-899
Web-сайт: www.oilteam.ru
E-mail: oilteam@oilteam.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013.
