МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 мая 2019 г.                                              № 1198

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52973 «Виброанализаторы КНК-32» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АМПЕР» от 14 марта 2019 г. № 34 и №35 приказываю:

• 1. Внести изменения в описание типа на виброанализаторы КНК-32, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55466-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 55466-13

с изменением №  1 «Виброанализаторы КНК-32. Методика поверки»

и распространить действие документа на виброанализаторы КНК-32, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 52973 «Виброанализаторы КНК-32», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55466-13, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

C.HI Д! НИЯ О С: РН1ФИКАИ ЗН

Сертификат 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» мая 2019 г. № 1198

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброанализаторы КНК-32

Виброанализаторы КНК-32 (далее виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах абсолютной (виброперемещение) и относительной вибрации (осевое перемещение, относительное и тепловое расширение, биение вала), а также для измерения частоты вращения валов.

Принцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от преобразователя вибрации, преобразователя относительного перемещения или преобразователя скорости вращения, установленных на контролируемом агрегате и дальнейшей его обработке. Преобразование входных аналоговых сигналов первичных преобразователей осуществляется с применением АЦП.

Виброанализаторы представляют собой электронное устройство с 32 измерительными каналами для работы с преобразователями виброперемещений, с датчиками для контроля малых перемещений (датчики измерения биения вала) и датчиками измерения частоты вращения. При необходимости датчики могут подключаться по дифференциальной схеме. В виброанализаторах заложены функции ступенчатого регулирования диапазона входного напряжения.

Виброанализаторы являются переносным прибором и состоят из корпуса, встроенного блока питания, процессорного модуля и модулей приема и обработки входных аналоговых сигналов. Виброанализаторы предназначены для контроля состояния и диагностики агрегатов промышленного оборудования, гидроагрегатов ГЭС, турбоагрегатов ТЭЦ, подшипниковых и редукторных узлов железнодорожного подвижного состава, оборудования электроэнергетики, нефтяной, газовой и других отраслей промышленности.

В качестве вычислительной техники используются персональные компьютеры различного исполнения.

Виброанализаторы выпускаются в четырех вариантах исполнения корпуса: А, В, С и D, которые различаются наличием вентиляционных отверстий, компактностью и промышленным исполнением. Общий вид виброанализаторов представлен на рисунках 1, 2, 3 и 4.

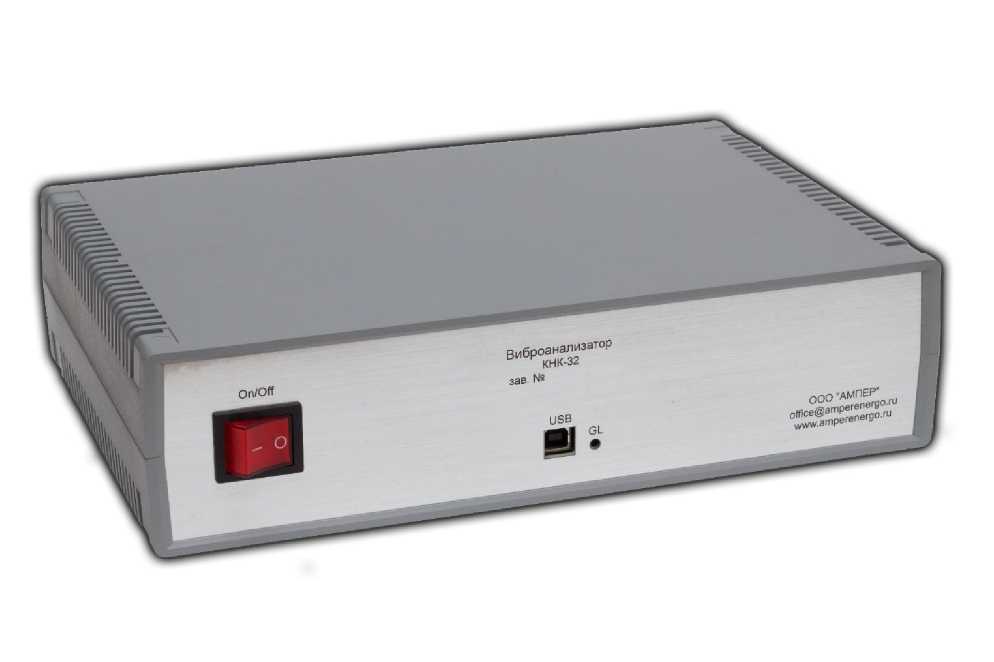

Рисунок 1 - Внешний вид виброанализатора с вентиляционными отверстиями (Вариант A)

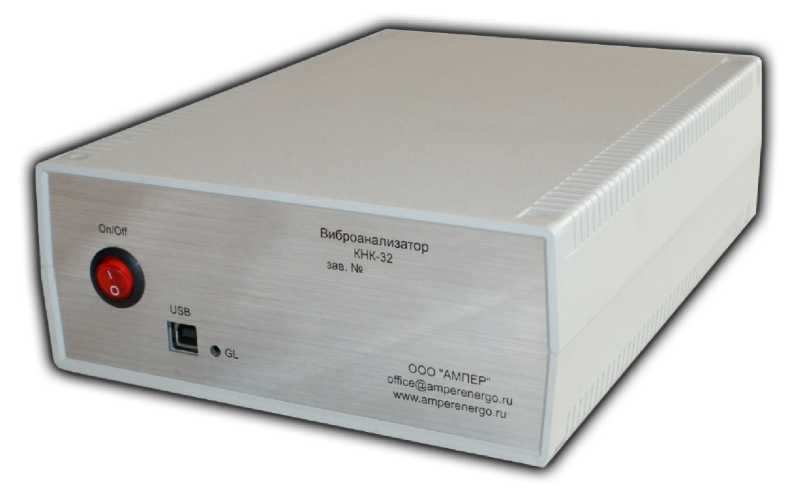

Рисунок 2 - Внешний вид виброанализатора в компактном исполнении (Вариант B)

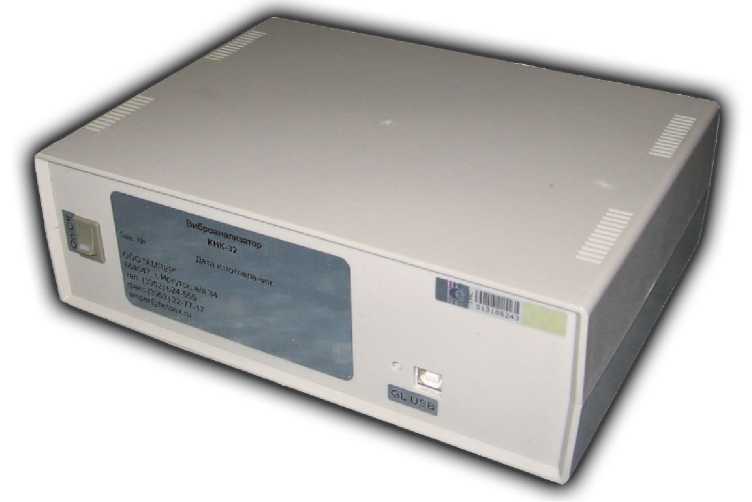

Рисунок 3 - Внешний вид виброанализатора без вентиляционных отверстий (Вариант C)

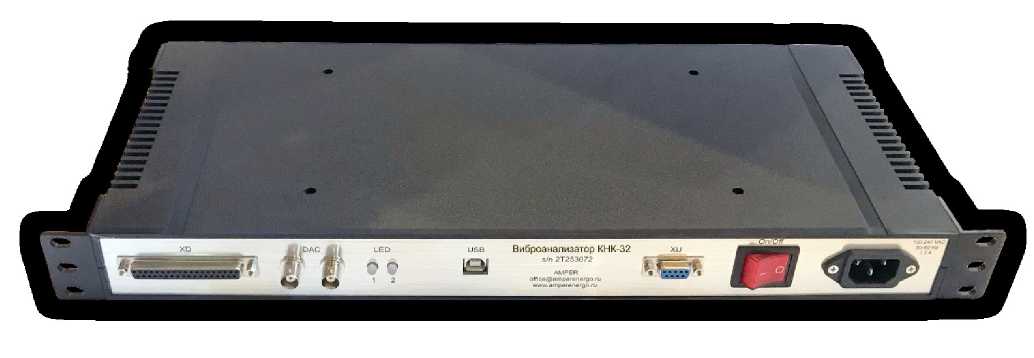

Рисунок 4 - Внешний вид виброанализатора в промышленном исполнении (Вариант D)

Программное обеспечение (ПО) служит для обработки, визуализации данных и архивирования информации. ПО реализовано аппаратно и не является метрологически значимым. ПО управляет настройками интерфейса виброанализатора и предназначено исключительно для удобства работы с виброанализатором.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Метрологически значимая часть программного обеспечения является неизменной. Средства для внесения изменений в программное обеспечение виброанализатора пользователю не предоставляются.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2- Метрологические и технические характеристики

Продолжение таблицы 2

Примечание: метрологические и технические характеристики виброанализаторов КНК-32 приведены без учета характеристик преобразователей виброперемещений, характеристик датчиков для контроля малых перемещений (датчиков измерения биения вала) и характеристик датчиков измерения частоты вращения.

наносится на корпус виброанализатора способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.

Таблица 3 - Комплектность виброанализатора КНК-32

Поверка осуществляется по документу МП 55466-13 «Виброанализаторы КНК-32. Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 14 февраля 2019 года.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), мультиметр цифровой Agilent 34410А (г/р № 33921-07), калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.8.

Технические условия ТУ 4258-001-75084767-2013

Общество с ограниченной ответственностью «АМПЕР» (ООО «АМПЕР»)

ИНН 3808120047

Адрес: 664047, г. Иркутск, ул. Карла Либкнехта, 206А

Почтовый адрес: 664047, г. Иркутск, а/я 34

Тел.: (3952) 624-555, 96-02-71

Факс: (3952) 22-48-53

E-mail: office@amperenergo.ru

Web: http://www.amperenergo.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
