ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ___»    октября   2025 г. № ____

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

24 октября 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений,

установленной   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказасоставляЮ за собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии



  Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Заместитель руководителя

Лист № 1 Регистрационный № 86291-22                                        Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на цифровой обработке входных сигналов напряжения и тока с помощью специализированной микросхемы со встроенными аналогоцифровыми преобразователями (далее - АЦП). Остальные параметры, измеряемые счетчиком, определяются расчетным путем при последующей обработке микроконтроллером измеренных значений тока, напряжения и частоты сети.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого и технического учета электрической энергии.

Счетчики имеют в своем составе:

• - измерительные элементы - датчика тока (шунты или трансформаторы тока) в цепях фаз и нейтрали, в зависимости от исполнения;

• - резистивные делители напряжения;

• - специализированную измерительную микросхему;

• - микроконтроллер;

• - энергонезависимую память данных;

• - встроенные энергонезависимые часы, обеспечивающие ведение даты и времени с внешней автоматической синхронизацией и коррекцией времени, работающие в составе системы обеспечения единого времени (далее - СОЕВ) или с внешним источником точного времени, а также позволяющие вести учет электрической энергии по не менее 4 тарифным зонам суток;

• - оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки;

• - оптический порт (по ГОСТ IEC 61107-2011);

• - интерфейсы для подключения к автоматизированным информационно-измерительным системам коммерческого и технического учета электрической энергии;

• - датчик магнитного поля;

- реле отключения нагрузки, в зависимости от исполнения;

- резервный источник питания для некоторых модификаций счетчика полукосвенного включения.

В составе счетчиков, предназначенных для установки на DIN рейку или на щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей). Счетчики имеют в своем составе индикатор функционирования «Работа», индикаторы наличия каждого из фазных напряжений «!1», «!2», «!3» на ЖК-дисплее и кнопку для ручного переключения режимов индикации «Просмотр».

Счетчики корпусного исполнения С комплектуются индикаторным устройством (выносным дисплеем).

Счетчики, в зависимости от исполнения, могут иметь один или более интерфейсов удаленного доступа.

Счетчики обеспечивают учет:

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток.

Глубина хранения значений активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, не менее 180 суток.

Глубина хранения значений активной и реактивной электрической энергии (прием, отдача), а также запрограммированных параметров - на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 предыдущих программируемых расчетных периодов с циклической перезаписью начиная с самого раннего значения.

Счетчики обеспечивают формирование профиля нагрузки с программируемым временем интегрирования в диапазоне от 1 до 60 минут.

Глубина хранения профиля нагрузки при интервале усреднения 60 минут - 256 суток.

Длительность сохранения в памяти счетчика информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 20 лет.

Счетчики обеспечивают в режиме реального времени измерение и расчет следующих параметров:

• - активной и реактивной электроэнергии в двух направлениях (прием, отдача);

• - среднеквадратических значений фазных напряжений переменного тока по каждой фазе;

• - линейных напряжений переменного тока;

• - среднеквадратических значений силы переменного тока по каждой фазе;

• - тока в нулевом проводе (нейтрали);

• - активной, реактивной и полной электрической мощности по каждой фазе и суммарной мощности;

• - коэффициента электрической мощности по каждой фазе;

• - соотношения реактивной и активной электрической мощности по каждой фазе;

• - частоту сети переменного тока;

• - небаланса фазных токов и тока в нулевом проводе (нейтрали);

• - положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);

• - провалы и кратковременные прерывания напряжений;

• - перенапряжения;

• - коэффициент несимметрии напряжений по обратной последовательности;

• - отклонение частоты.

Учетные данные, измеряемые и рассчитанные параметры сохраняются в памяти, выводятся на дисплей и передаются по интерфейсам.

Наличие в составе счетчиков энергонезависимых часов и календаря обеспечивает:

• - ведение даты и времени независимо от наличия напряжения в питающей сети;

• - внешнюю ручную и автоматическую, от внешнего источника сигналов точного времени, коррекцию (синхронизацию) даты и времени;

• - возможность автоматического переключения на летнее/зимнее время;

• - работу в составе СОЕВ.

Счетчики обеспечивают автоматическую регистрацию событий, сопровождающих процессы измерения в журналах событий, в которых фиксируются время и дата наступления событий с возможностью хранения не менее 500 записей совокупно по всем журналам, в том числе фиксируются следующие события:

• - дата и время вскрытия клеммной крышки;

• - дата и время вскрытия корпуса;

• - дата и время вскрытия крышки батарейного отсека;

• - дата и время вскрытия крышек отсеков модулей связи;

• - дата и время вскрытия крышки отсека блокировки реле управления нагрузкой;

• - дата и время последнего перепрограммирования (перепараметрирования);

• - дата, время, тип выполненной команды;

• - изменение направления перетока мощности;

• - отсутствия или низкого напряжения при наличии тока в измерительных цепях с конфигурируемыми порогами;

• - дата и время отклонения напряжения в измерительных цепях от заданных пределов;

• - отсутствие напряжения либо значение напряжения ниже запрограммированного порога по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - инверсия фазы или нарушение чередования фаз;

• - превышение соотношения величин потребления активной и реактивной мощности;

• - небаланс фазных токов и тока в нулевом проводе (опционально);

• - превышение заданного предела мощности.

• - дата, время и величина воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);

• - факт связи с приборами учета, приведшего к изменению параметров конфигурации, режимов функционирования (в том числе, введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой) с указанием типа и параметров выполненной команды в том числе выполненного перепрограммирования;

• - изменение текущих значений времени и даты при синхронизации с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;

• - дата, время, продолжительность и величина нарушения показателей качества электроэнергии;

• - результатов самодиагностики;

• - дата и время фиксации данных об аппаратном или программном сбое;

• - дата и время попытки доступа с неуспешной идентификацией и (или) аутентификацией;

• - дата, время и причина включения и отключения встроенного коммутационного аппарата (с указанием причины);

• - дата и время попытки доступа с нарушением правил управления доступом;

• - дата и время попытки несанкционированного нарушения целостности программного обеспечения и параметров;

• - дата и время модификации встроенного программного обеспечения;

• - дата и время изменения (искажения) информации, влияющих на информацию о количестве и иных параметрах электрической энергии;

• - перерывы питания с фиксацией времени пропадания и восстановления.

Счетчики по имеющимся интерфейсам обеспечивают возможность организации с использованием протоколов передачи данных передачу показаний, предоставления информации о результатах измерения количества и иных параметров электрической энергии, передачу журналов событий и данных о параметрах настройки, а также удаленного управления прибором учета электрической энергии, не влияющих на результаты выполняемых счетчиком измерений, включая:

• - корректировку текущей даты и времени, часового пояса;

• - изменение тарифного расписания;

• - программирование параметров фиксации индивидуальных параметров качества электроснабжения;

• - программирование параметров срабатывания встроенных коммутационных аппаратов (для счетчиков прямого включения);

• - изменение паролей доступа к параметрам;

• - управление коммутационным аппаратом путем его фиксации в положении «отключено» (для счетчиков прямого включения).

Счетчики обеспечивают предоставление доступа к измеренным значениям и журналам событий со стороны уровня информационно-вычислительного комплекса электроустановки или информационно-вычислительного комплекса автоматизированной системы.

Счетчики, в зависимости от исполнения, могут выступать в качестве инициатора передачи зарегистрированных событий в момент их возникновения на уровень информационновычислительного комплекса электроустановки или информационно-вычислительного комплекса автоматизированной системы, а также выбор их состава в том числе:

• - при вскрытии клеммной крышки, корпуса, батарейного отсека;

• - при вскрытии клеммной крышки и корпуса;

• - воздействии магнитным полем;

• - при несанкционированном перепрограммировании (перепараметрировании);

• - при несанкционированных коммутациях реле;

• - превышении максимального порога мощности;

• - при выходе температуры внутри корпуса счетчика за границы допустимого диапазона;

• - при отклонении напряжения в измерительных цепях от заданных пределов.

В случае несанкционированного доступа (вскрытие клеммной крышки, вскрытие корпуса (для разборных корпусов) и воздействие постоянным и переменным магнитным полем) счетчики, имеющие реле управления нагрузкой обеспечивают возможность полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии.

Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).

Счетчики выпускаются в модификациях, отличающихся интерфейсами связи, вариантами исполнения корпуса и опциональным функционалом.

Структура условного обозначения счетчиков:

КВАНТ CT3 .X - W - B R P F G E U In On

Наличие дискретного выхода

n - количество выходов

Наличие дискретного входа

n - количество входов

Наличие резервного питания

Наличие интерфейса Ethernet

Наличие встроенного GSM/GPRS модема: G - GPRS (3G)

G1- GPRS, NB IoT

Наличие радио интерфейса:

Z - ZigBee

F1 - радиоинтерфейс 433 МГц

F2 - радиоинтерфейс 868 МГц

L2 - радиоинтерфейс LoraWAN 868 МГц

Наличие интерфейса PLC:

P1 - G3-PLC

P2 - PLC-PRIME

Наличие интерфейса RS-485:

R - один интерфейс

R2 - два интерфейса

Наличие реле управления нагрузкой

Вариант исполнения корпуса

D - установка на DIN-рейку

W - установка на щиток

С - установка на опору

Модификация счетчиков в зависимости от способа включения, номинального/базового (максимального) тока, номинального напряжения, возможности измерения тока в нейтрали и классов точности согласно таблице 1

Наименование счетчика

Таблица 1  - Модификации счетчиков в зависимости от способа включения,

номинального/базового (максимального) тока, номинального напряжения, возможности измерения тока в нейтрали и классов точности

При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Для радио-модулей с внешними антеннами в обозначении счетчика добавляется окончание «-S».

Заводской номер наносится на маркировочную табличку или наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 1 - 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Место нанесения заводского номера

Пломба с нанесением знака поверки

Место нанесения знака утверждения типа

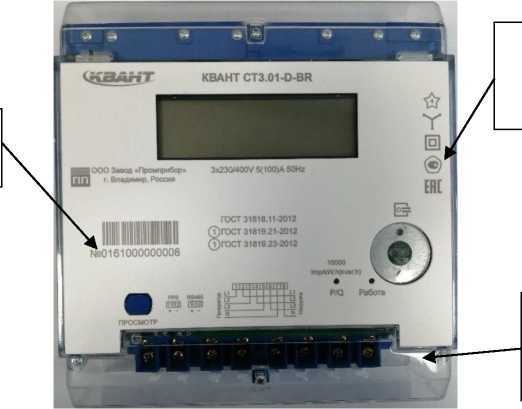

Рисунок 1 - Общий вид счетчиков модификации 01 в корпусе типа W и D с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

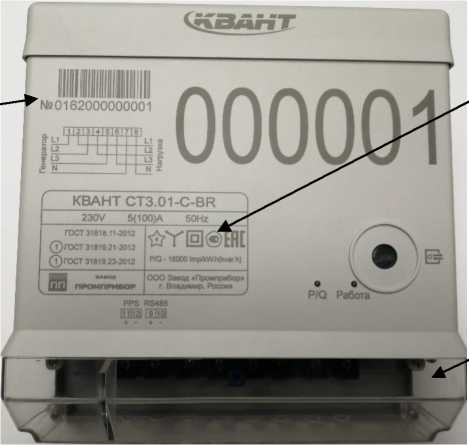

Рисунок 2 - Общий вид счетчиков модификации 01 в корпусе типа C с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

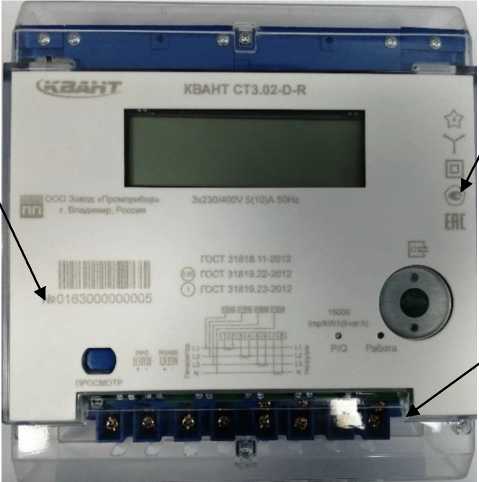

Рисунок 3 - Общий вид счетчиков модификации 02 в корпусе типа W и D с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

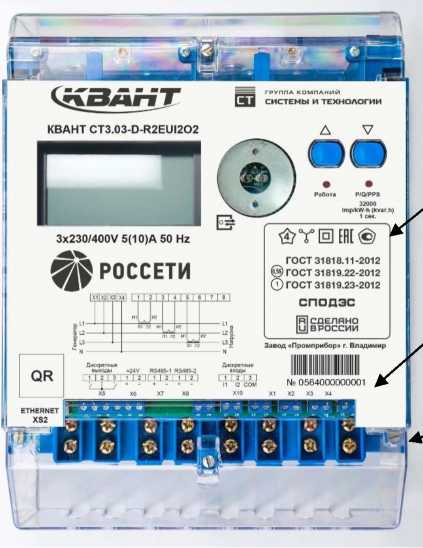

Рисунок 4 - Общий вид счетчиков модификаций 03, 04, 05, 06 в корпусе типа D с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

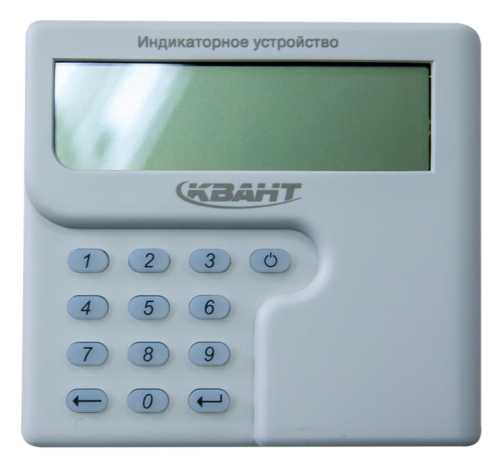

Рисунок 5 - Общий вид индикаторного устройства

Встроенное программное обеспечение (далее - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в счетчик на стадии производства.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Лист № 10

Всего листов 20 Метрологические и технические характеристики

аблица 3 - Метрологические характеристики

Таблица 4 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5 при симметричной нагрузке и номинальном напряжении

Таблица 5 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5 при однофазной нагрузке и номинальном напряжении

Таблица 6 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной изменением напряжения электропитания ±10 % для счетчиков класса точности 0,5

Таблица 7 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной изменением частоты электропитания ±2 % для счетчиков класса точности 0,5

Таблица 8 - Изменение погрешности, вызываемое самонагревом при измерении реактивной энергии для счетчиков класса точности 0,5

Счетчики класса точности 0,5 по реактивной электрической энергии должны выдерживать кратковременные перегрузки входным током, превышающим в 20 раз 1макс, в течение 0,5 с при номинальной частоте, при этом изменение погрешности при измерении реактивной энергии не должно превышать ±0,25 %.

Таблица 9 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием постоянной магнитной индукции

внешнего происхождения для счетчиков класса точности 0,5

Таблица 10 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием магнитной индукции внешнего

происхождения 0,5 мТл для счетчиков класса точности 0,5

Таблица 11 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием радиочастотных электромагнитных

полей для счетчиков класса точности 0,5

Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием кондуктивных помех, наводимых

радиочастотными полями для счетчиков класса точности 0,5

Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием наносекундных импульсных помех

для счетчиков класса точности 0,5

Таблица 14 - Средний температурный коэффициент при измерении реактивной электрической

энергии для счетчиков класса точности 0,5

Таблица 15 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием колебательных затухающих помех

для счетчиков класса точности 0,5

Таблица 16 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной функционированием вспомогательных частей для

счетчиков класса точности 0,5

аблица 17 - Технические характеристики

Таблица 18 - Показатели надежности

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

аблица 19 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа» документов ВЛСТ 421.00.000 РЭ «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3. Руководство по эксплуатации» и ВЛСТ 426.00.000 РЭ «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3.03, КВАНТ СТ3.04, КВАНТ СТ3.05, КВАНТ СТ3.06. Руководство по эксплуатации».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»

Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.12, п. 6.13

ТУ 265163-421-75648894-21 (ВЛСТ 421.00.000 ТУ) «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3. Технические условия»

Общество с ограниченной ответственностью Завод «Промприбор»

(ООО Завод «Промприбор»)

Адрес юридического лица: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8, п. 59

ИНН 3328437830

Общество с ограниченной ответственностью Завод «Промприбор»

(ООО Завод «Промприбор»)

Адрес юридического лица: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8, п. 59

Адрес места осуществления деятельности: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А

ИНН 3328437830

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

В части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019
