№2678 от 04.12.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30625
О внесении изменений в описание типа на устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ4 декабря 2017 г. « 2678
Москва
О внесении изменений в описание типа на устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Бицеба Рус» от 10 октября 2017 г. № 102 приказываю:
-
1. Внести изменения в описание типа на устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 5 8050-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
(----------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного докумеюооборста Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECOC011E780DAE0071BlB53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\__________—_________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» декабря 2017 г. № 2678
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL
Назначение средства измеренийУстройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I. GLM-E, WM-CWL (далее — АВУ) предназначены для измерений массы, сортировки, и/или маркировки фасованных товаров.
Описание средства измеренийВсе модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило, включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
-одно или более грузоприемных устройств, далее — ГПУ, включающее в себя весоизмерительные датчики;
-одну или более грузовых транспортных систем, конструктивно объединенных с ГГГУ, или представляющих собой отдельный узел;
-два или более ленточных и/или роликовых грузовых конвейера;
-одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объединены с ГПУ во взвешивающий модуль;
-индикатор или терминал с цифровым дисплеем и клавиатурой оператора.
В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, сканерами для чтения штрих-кодов и т.д.
Модификации АВУ представляют собой исполнения, различные но сое ian\ модулей и их компоновке.
Примеры внешнего вида различных исполнений АВУ показаны на рисунках 1-13.
Маркировочная табличка
Блок управления, включающий электронные устройства АВУ и схемы коммутации цепей питания

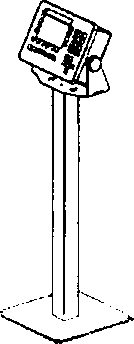

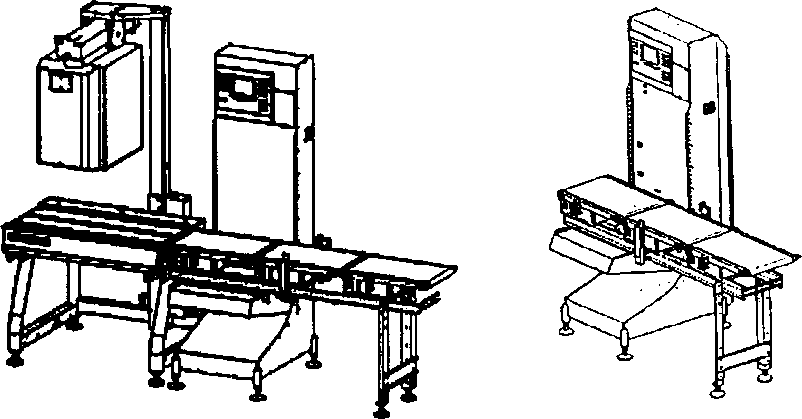

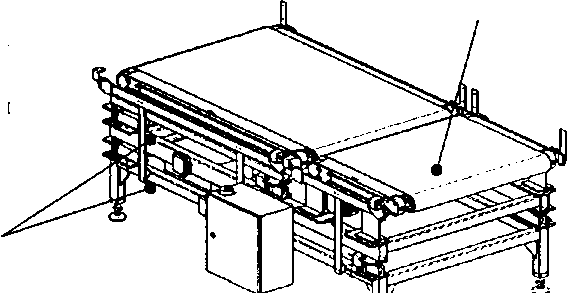

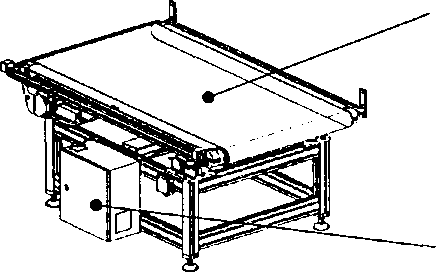

Рисунок 1 —Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8 (стандартное исполнение)
Ленточные грузовые конвейеры
ГПУ, конструктивно объединенное с грузовой транспортной системой
Блок управления (БУ), включающий электронные устройства АВУ и схемы коммутации цепей питания

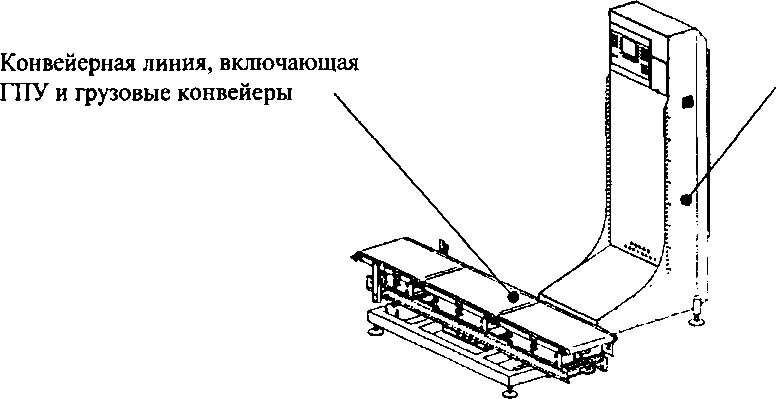

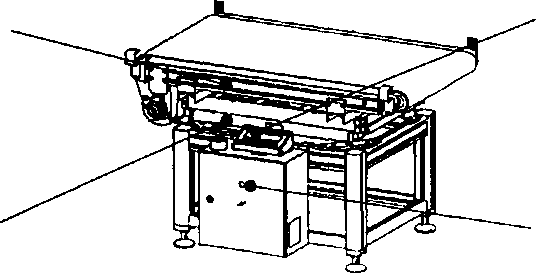

Рисунок 2 — Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8 с раздельным расположением измерительной конвейерной линии
Рисунок 3 — Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8 с двумя измерительными линиями

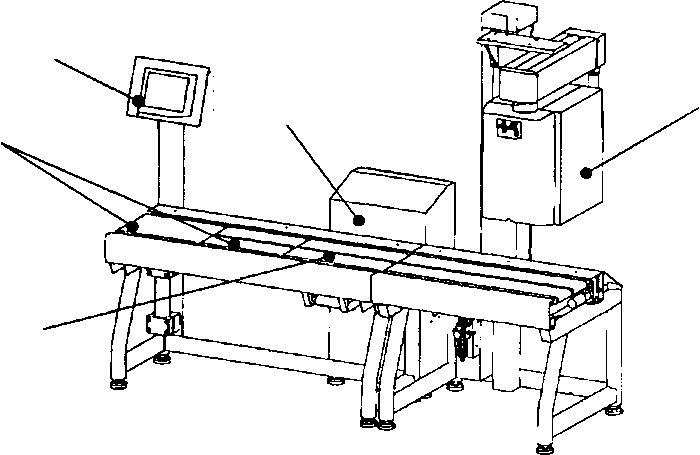

Рисунок 4 — Устройства весоизмерительные автоматические GLM-E с одним печатающим устройством
Печатающее устройство (принтер)

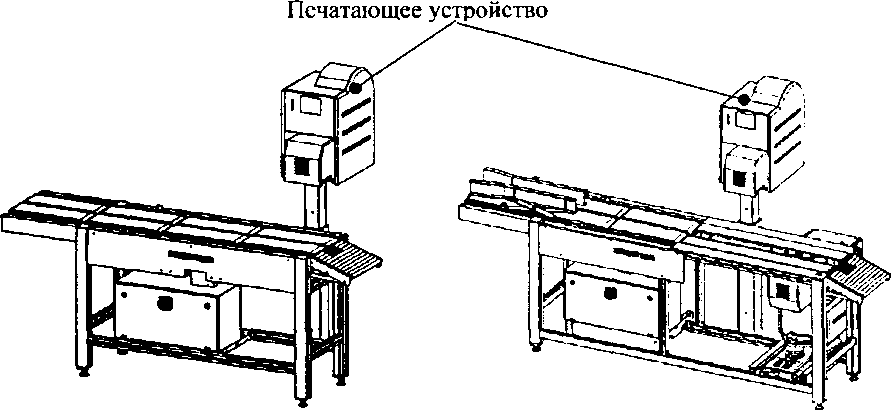

Рисунок 5 — Устройства весоизмерительные автоматические GLM-E с двумя печатающими устройствами и цифровым дисплеем
Цифровой дисплей и клавиатура оператора
Г11У, конструктивно объединенное с грузовой транспортной системой
Печатающее устройство (принтер)

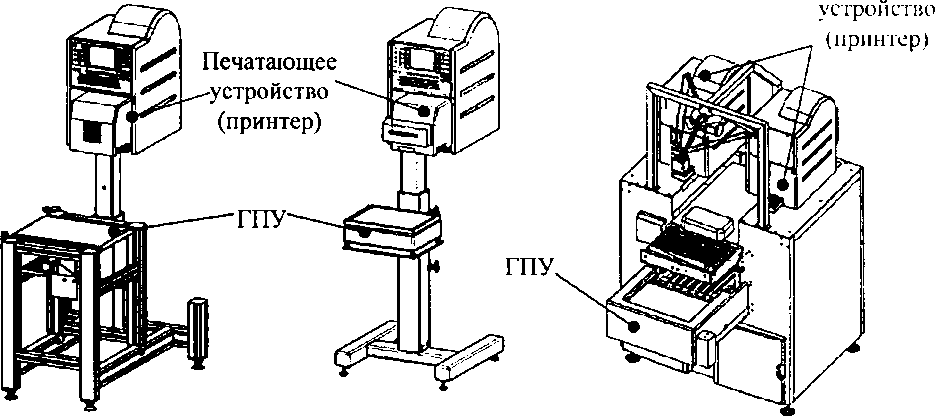

Рисунок 6 — Устройства весоизмерительные автоматические GLM-E без грузовых конвейеров
Печатающее
Рисунок 7 — Устройства весоизмерительные автоматические GLM-E с ГПУ без грузовой транспортной системы и грузовых конвейеров: отдельно стоящие (слева и в центре), в составе упаковочной машины (справа)

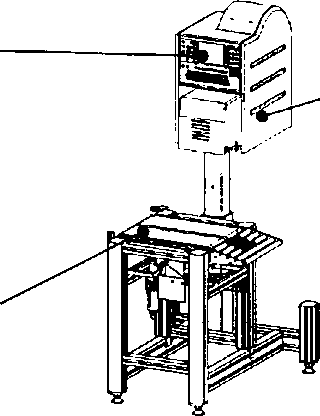

Рисунок 8 — Устройства весоизмерительные автоматические GLM-I с устройством этикетирования массы и стоимости взвешенного изделия (слева) и без него (справа)
Ленточные грузовые конвейеры
Блок управления, включающий электронные устройства АВУ и схемы коммутации

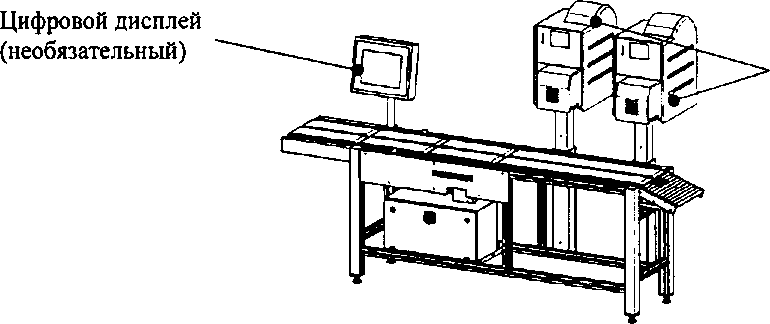

Цифровой дисплей (необязательный)
ГПУ, конструктивно объединенное с грузовой транспортной системой
Печатающее устройство (принтер)

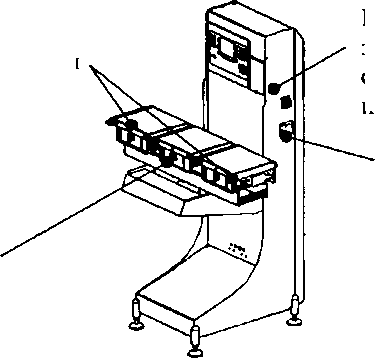

Рисунок 9 — Устройства весоизмерительные автоматические GLM-I с устройством этикетирования массы и стоимости взвешенного изделия
Грузовая транспортная система
ГП
Терминал
Блок управления, включающий устройство обработки аналоговых данных и схемы коммутации цепей питания

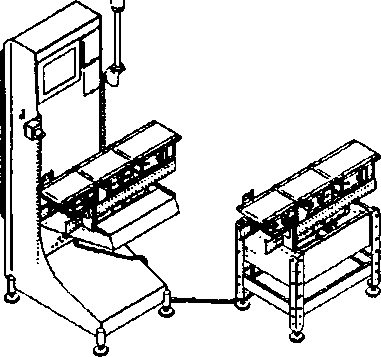

Рисунок 10 — Устройства весоизмерительные автоматические WM-CWL с ГПУ и грузовой транспортной системой, представляющими собой отдельные узлы
Терминал
Блок управления, включающий устройство обработки аналоговых данных и схемы коммутации цепей питания
ГПУ, конструктивно объединенное с грузовой транспортной системой
Рисунок 11 — Устройства весоизмерительные автоматические WM-CWL с терминалом на стойке и ГПУ, конструктивно объединенном с грузовой транспортной системой (исполнение LE-D)
Два ГПУ расположенные одно на другом.
Расположенное сверху ГПУ конструктивно объединено с грузовой транспортной системой и наряду с грузовым конвейером опирается на общее для всей конструкции ГПУ, расположенное внизу
Грузовой конвейер

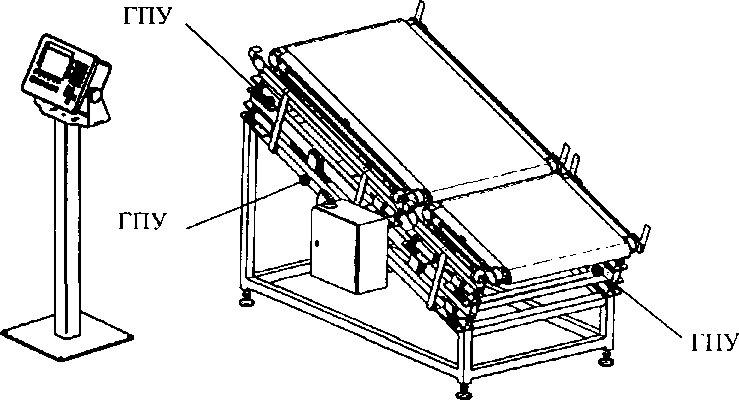

Рисунок 12 — Устройства весоизмерительные автоматические WM-CWL (исполнение LE-D) с двумя ГПУ
Рисунок 13 — Устройства весоизмерительные автоматические WM-CWL (исполнение LE-D) с тремя ГПУ, расположенными под наклоном
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических, вибрационных, или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки. При оснащении АВУ дисплеем измеренные значения выводятся на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.
АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):
-
- весы статического взвешивания (3.3.4.5);
-
- весы динамического взвешивания (3.3.4.6);
-
- многоинтервальные АВУ (3.3.3.4);
-
- отсчетное устройство с расширением (3.2.9.2, 5.4.2);
-
- устройство обнаружения случайной поломки или разрегулирования (5.2.2);
-
- динамическая регулировка (5.2.3);
-
- полуавтоматическое устройство установки нуля (3.2.10.10);
-
- автоматическое устройство установки нуля (3.2.10.11);
-
- устройство первоначальной установки нуля (3.2.10.12);
-
- устройство слежения за нулем (3.2.10.13);
-
- полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);
-
- устройство предварительного задания (выборки) массы тары (3.2.10.17);
-
- запоминающие устройства для хранения параметров юстировки и настройки;
-
- интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки АВУ.
Обозначение класса точности, значения максимальной нагрузки Мах (Мах, поддиапазонов взвешивания многопнтервальных АВУ), минимальной нагрузки Min, поверочного деления е (е, поддиапазонов взвешивания мпогоннтервальных АВУ), диапазона уравновешивания тары, указываются на маркировочной табличке АВУ, а также отображается на дисплее
Пример маркировочной таблички приведен на рисунке 14.
Ш4Т1ММ
BCEERBR GLM-I С€
Automatic Weigh-Prica L. abater
№7No.
Max Min •*d*
Via). XIKT)
CM ИНДИКАТОР V !•)
T J - 0.4 Max
Max Mn a-d-
CM.
ИНДИКАТОР
XMD
T 2 - 0.4 Max v max: CM. MH ДИКА TOP
Se ft war а С: СМ.ИНДЙКАТОР
Pnaumat. praaaura 600 kPa
O*C - 40’C
400 В 3+N+PE 60 ГЦ 2.4 A
BIZERBA GmbH * Co. KG
72336 Gabigan
>___________________________________________________________________________________________________________________________________________________________________________________________________________t
Рисунок 14 — Пример маркировочной таблички
Модификации CWE, CWEMAXX, CWD, CWDMAXX, CWF, CWFMAXX, MR8 являются устройствами сортировки по массе. Отличаются степенью защиты, обеспечиваемой оболочками: CWE, CWEMAXX, MR8, CWF, CWFMAXX — для использования во влажных помещениях; CWD (также обозначается как CWE Dry) CWEMAXX — для использования в сухих помещениях. Числовой индекс в обозначении модификации — условное обозначение максимальной нагрузки в граммах: 1500, 3000, 6000,15000.
Модификации GLM-E, GLM-EMAXX, GLM-1maxx GLM-I Evo являются устройствами для этикетирования массы или для этикетирования массы и стоимости взвешенного товара и/или устройствами сортировки по массе. Числовой индекс в обозначении указывает на максимальную производительность устройств этикетирования в минуту: 20; 30; 40; 50: 70: 100; 150; 170. После числового индекса в обозначении указывается число и расположение печатающих устройств (принтеров), например, 2Т — два принтера для нанесения этикеток сверху, 1В — один принтер для нанесения этикеток снизу.
Модификации WM-CWL (также обозначается как CWL, WM-CWL Есо, CWL Есо. WM-CWL Есо flexx, CWL Есо Псхх), WM-CWLmaxx (также обозначается как CWI.MAXX. WM-CWL Мах Яв“, CWL Мах Яехх), являются устройствами для этикетирования массы или для этикетирования массы и стоимости взвешенного товара и/или устройствами сортировки по массе. Имеют исполнения с ГПУ, выполненном в виде отдельной платформы, сверху которой устанавливается грузовая транспортная система (дополнительно не обозначается), а также исполнение с грузовой транспортной системой опирающейся непосредственно на весоизмерительные датчики (обозначается как WM-CWL LE-D). WM-CWL LE-D может иметь два ГПУ разной длины, расположенные одно на другом, или три ГПУ, два из которых расположены рядом, образуя участок конвейерной линии, и опирающиеся на третье.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ. Пломбировке подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ. на которые крепятся маркировочные таблички. Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей и приведена па рисунках 15-17.

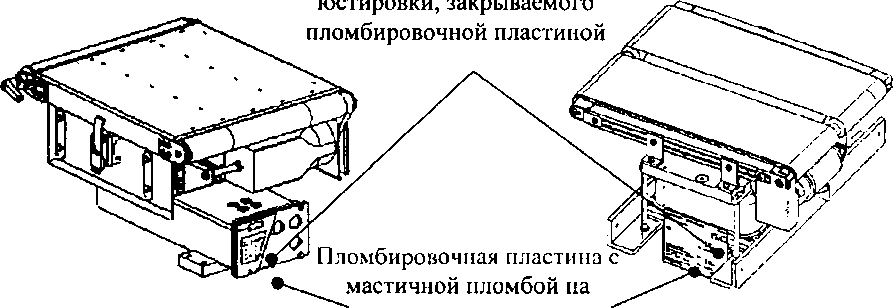

Место расположения переключателя настройки и юстировки, закрываемого пломбировочной пластиной

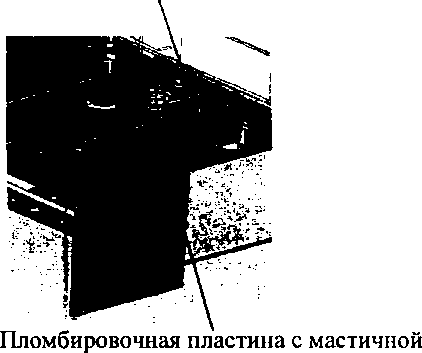

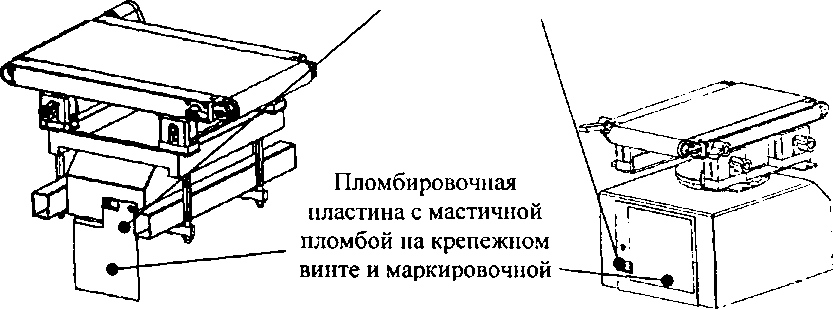

Пломбировочная пластина с мастичной пломбой па крепежном винте и маркировочной табличкой

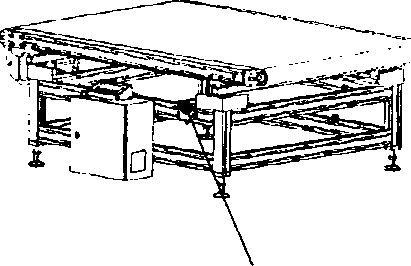

Рисунок 15 — Пример схем пломбировки ГПУ
Место расположения переключателя юстировки
Место расположения
переключателя юстировки
пломбой на крепежном винте и маркировочной табличкой

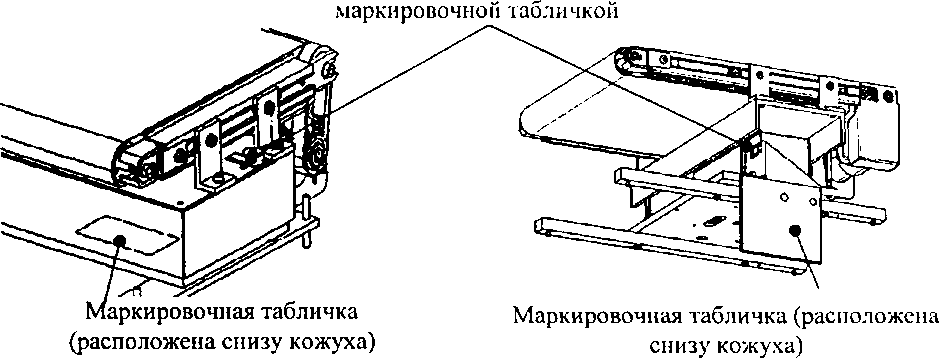

Соединительная коробка с разрушаемой наклейкой или мастичной пломбой на вин' крепления ее кожуха
Разрушаемая наклейка и ли мастичная пломба винта крепления кожуха весоизмерительного датчика с
Рисунок 16 — Пример схем пломбировки ГПУ
Окошко на
Пломбировка перемычки, посредством которой происходит
переключение в режим юстировки
защитный кожух
разъемов подключения ГПУ
печатная плата

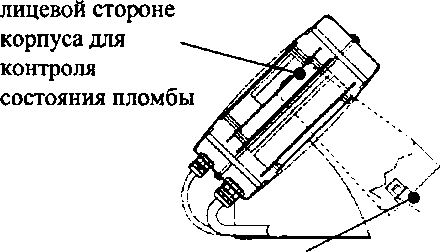

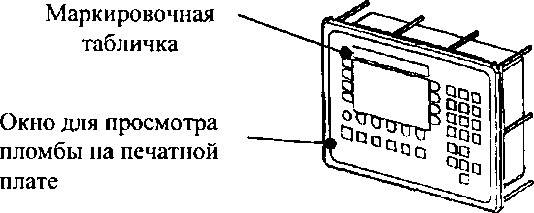

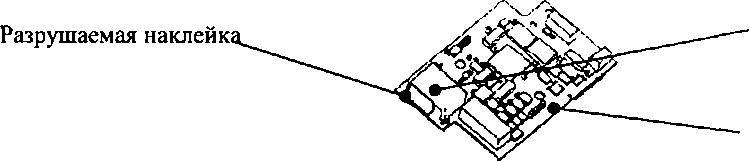

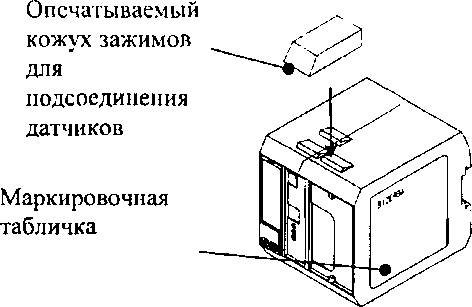

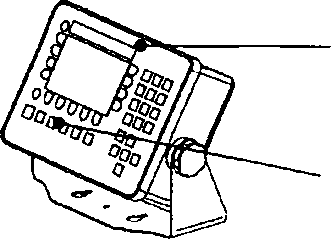

Рисунок 17 — Схема пломбировки индикаторов (терминалов)
Программное обеспечение (далее — ПО) является встроенным, и с пользу с гея в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
а) после запуска ПО проводится проверка его целостности
б) автоматическим вычислением контрольной суммы по машинному код}' (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с хранящимся в энергонезависимой памяти фиксированным значением;
в) если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в нестираемом журнале событий, хранящимся в энергонезависимой памяти.
Доступ к параметрам юстировки и настройки осуществляется с использованием пароля.
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши или вызову из меню.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
CWE (CWEMAXX), CWD, (CWDMAXX, CW Dry), MR8, CWF (CWFmaxx), GLM-E (GLM-Emaxx), GLM-I,(GLM-Imaxx) |
WM-CWL (CWL, WM-CWL Eco, CWL Eco, WM-CWL Eco CWL Eco ncxx, WM-CWLmaxx, CWLMaxx, WM-CWL Max CWL Max llexx) |
|
Идентификационное наименование ПО |
— |
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------1 |
|
Номер версии (идентификационный номер) ПО |
e:002, e:003, e:004, e:05167; e:05xxx, где x - цифры 0-9 |
ECn.01.xx, ECn.02.xx, ECn.03.xx, ECn.04.xx. ECn.05.xx, ECn.06.xx, ECn.07.xx, ECn.08.xx. ECn.09.xx, ECn.10.xx, emn.01.xx. emn.02.xx. emn.03.xx, emn.04.xx |
|
Цифровой идентификатор ПО |
— | |
|
Другие идентификационные данные, если имеются |
— | |
|
Примечание: «хх» - изменяемый индекс номера версии ПО, не оказывающий влияния на метрологические параметры АВУ | ||
Классы точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min. поверочного деления е (eiподдиапазонов взвешивания многоинтервальных ЛВУ). действительная пена деления (d\ поддиапазонов взвешивания многоинтервальных АВУ), число поверочных делений п поддиапазонов взвешивания многоинтервальных АВУ), максимальная скорость взвешивания, максимальная скорость грузовой транспортной системы, диапазон взвешивания тары для различных модификаций устройств указаны в таблицах 2-16.
Таблица 2 — Многоинтервальные устройства CWE, CWF, MR8
|
Метрологическая характеристика |
CWE 1500 CWEmaxx 1500 CWF 1500 CWFMAXX 1500 MR8 1500 |
CWE 1500 cwemaxx 1500 CWF 1500 cwfmaxx 1500 MR8 1500 |
CWE 3000 CWEMAXX 3000 CWF 3000 cwfmaxx 3000 MR8 3000 |
CWE 6000 ' cwevxxx : 6000 CWF 6000 cwfmaxx 6000 |
|
Класс точности по ГОСТ Р 54796-2011 |
ХШ(1) |
XIII(l) |
XIII(l) |
XIII(l) |
|
Максимальная нагрузка Maxi/Max2, г |
600/1000 |
600/1500 |
1500/3000 |
3000/6000 |
|
Минимальная нагрузка Min, г |
20 |
20 |
50 |
150 |
|
Поверочное деление e\lei действительная цена деления (шкалы) dyldb е\=(к, г |
0,2/0,5 |
0,2/0,5 |
0,5/1.0 |
1,0/2.0 ' |
|
Число поверочных делений п\/п2 |
3000/2000 |
3000/3000 |
3000/3000 |
3000/3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
400 |
400 |
250 |
150 |
|
Максимальная скорость грузовой транспортной системы VMax , м/с |
2,833 |
2,833 |
2,000 |
2,000 |
|
Диапазон взвешивания тары, г |
240 |
240 |
600 |
1200 |
Таблица 3 — Многоинтервальные устройства CWE, CWD
|
Метрологическая характеристика |
CWE 15000 cwemaxx 15000 CWF 15000 cwfmaxx 15000 |
CWD 1500 (CWE 1500 Dry) (CWEmaxx 1500 Dry) CWDmaxx 150C |
CWD 1500 (CWE 1500 Dry) (C \vfmaxx 1500 Dry) CWDMAXX 1500 |
CWD 3000 (CWE 3000 Dry) fCWFMAXX 3000 Dry) cwdmaxx 3000 |
|
Класс точности по ГОСТ Р 54796-2011 |
ХШ(1) |
XIII(l) |
XIII(l) |
XIII(l) |
|
Максимальная нагрузка Maxi/Махг, г |
6000/15000 |
600/1000 |
600/1500 |
1500/3000 |
|
Минимальная нагрузка Min, г |
200 |
20 |
20 |
50 |
|
Поверочное деление и/ег действительная цена деления (шкалы) d\!ch., e\=d\, г |
2,0/5,0 |
0,2/0,5 |
0,2/0,5 |
0,5/1,0 |
|
Число поверочных делений П]/п2 |
3000/3000 |
3000/2000 |
3000/3000 |
3000/3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
120 |
250 |
250 |
180 |
|
Максимальная скорость грузовой транспортной системы VMax , м/с |
1,500 |
1,333 |
1,333 |
1,100 |
|
Диапазон взвешивания тары, г |
1200 |
240 |
240 |
600 |
Таблица 4 — Метрологические характеристики многоинтервальных АВУ GLM-E
|
Метрологическая характеристика |
GLM-E 20 |
GLM-E 30 |
GLM-E 40 GLM-E 50 |
GLM-E 70 |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) ! |
|
Максимальная нагрузка Maxi/Махг, г |
3000/6000 |
3000/6000 |
3000/6000 |
3000/6000 |
|
Минимальная нагрузка Min, г |
20 |
20 |
20 |
20 |
|
Поверочное деление е i /ег действительная цена деления (шкалы) d\!di, e\=d\, г |
1/2 |
1/2 |
1/2 |
1/2 |
|
Число поверочных делений ndm |
3000/3000 |
3000/3000 |
3000/3000 |
3000/3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
25 |
35 |
50 |
70 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,3333 |
0,5000 |
0,6667 |
1 0,8667 |
|
Диапазон взвешивания тары, г |
2400 |
2400 |
2400 |
2400 |
Таблица 5 — Метрологические характеристики многоинтервальных АВУ GLM-I
|
Метрологическая характеристика |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 70 GLM-I Evo 70 |
glm-imaxx 100 GLM-I Evo 100 |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Maxi/Max2, г |
3000/6000 |
6000/10000 |
6000/15000 |
3000/6000 |
|
Минимальная нагрузка Min, г |
20 |
20 |
20 |
20 |
|
Поверочное деление е i /ег действительная цена деления (шкалы) d\/d2, e\^du г |
1/2 |
1/2 |
2/5 |
1/2 |
|
Число поверочных делений п\!щ |
3000/3000 |
6000/5000 |
3000/3000 |
3000/3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
70 |
70 |
70 |
100 |
|
Максимальная скорость грузовой транспортной системы Умах, м/с |
0,8667 |
0,8667 |
0,8667 |
0,8667 |
|
Диапазон взвешивания тары, г |
1200 |
2400 |
2400 |
1200 |
Таблица 6 — Метрологические характеристики много интервальных АВУ GLM-I
|
Метрологическая характеристика |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 150 GLM-I Evo 150 |
GLM-Imaxx 150 GLM-I Evo 150 |
|
1 |
2 |
3 |
4 |
5 |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Maxi/Махг, г |
6000/10000 |
6000/15000 |
3000/6000 |
6000/10000 |
|
Минимальная нагрузка Min, г |
20 |
40 |
20 |
20 |
|
Поверочное деление е\!ег действительная цена деления (шкалы) Ji/t/г, e\=d\, г |
1/2 |
2/5 |
1/2 |
1/9 J |
|
Метрологическая характеристика |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 150 GLM-I Evo 150 |
GLM-IMAXX 150 GLM-I Evo i 5u |
|
1 |
2 |
3 |
4 |
5 |
|
Число поверочных делений п\/п2 |
6000/5000 |
3000/3000 |
3000/3000 |
6000/5000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
100 |
100 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,8667 |
0,8667 |
1,0833 |
1,0833 |
|
Диапазон взвешивания тары, г |
2400 |
2400 |
1200 |
2400 |
Таблица 7 — Метрологические характеристики многоинтервальных АВУ GLM-I
|
Метрологическая характеристика |
GLM-Imaxx с- Wrap |
GLM-IMAXX c-Wrap |
GLM-IMAXX f-Wrap |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(I) |
Y(a) XIII(l) |
Y(a) XIII(l) |
|
Максимальная нагрузка Maxi/Max2, г |
3000/6000 |
6000/10000 |
1500/3000 |
|
Минимальная нагрузка Min, г |
20 |
20 |
50 |
|
Поверочное деление е\/ег действительная цена деления (шкалы) d\/dz^ e\=d\, г |
1/2 |
1/2 |
0,5/1,0 |
|
Число поверочных делений ndm |
3000/3000 |
6000/5000 |
3000/3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
120 |
120 |
120 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,8667 |
0,8667 |
0,8667 |
|
Диапазон взвешивания тары, г |
1200 |
2400 |
600 |
Таблица 8 — Метрологические характеристики однодиапазонных АВУ CWE/CWF, GLM-E
|
Метрологическая характеристика |
CWE 1500 CWF 1500 |
CWE 1500 CWF 1500 |
CWE 3000 CWF 3000 |
GLM-E 20 |
|
Класс точности по ГОСТ Р 54796-2011 |
ХШ(1) |
ХШ(1) |
XIII(l) |
Y(a) XIII(l) i |
|
Максимальная нагрузка Мах, г |
1500 |
1500 |
3000 |
6000 |
|
Минимальная нагрузка Min для класса точности Y(a), г |
- |
- |
- |
40 |
|
Минимальная нагрузка Min для класса точности ХШ(1), г |
50 |
150 |
150 |
50 |
|
Поверочное деление е, г |
0,5 |
1 |
1 |
2 |
|
Действительная цена деления (шкалы) d, г |
0,5 |
0,1 |
0,1 |
2 |
|
Число поверочных делений п |
3000 |
1500 |
3000 |
3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
400 |
400 |
250 |
25 |
|
Максимальная скорость грузовой транспортной системы Умах, м/с |
2,833 |
2,000 |
ILjj j j | |
|
Диапазон взвешивания тары, г |
600 |
600 |
1200 |
2400 |
|
Таблица 9 — Метрологические характеристики однодиапазонных АВУ GLM-E | ||||
|
Метрологическая характеристика |
GLM-E 30 |
GLM-E 40 GLM-E 50 |
GLM-E 40 GLM-E 50 |
GLM-E 40 GLM-E 50 |
|
Класс точности по ГОСТ Р 54796-2011 |
¥(а) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Мах, г |
6000 |
6000 |
6000 |
12000 |
|
Минимальная нагрузка Min, г |
40 |
40 |
20 |
40 |
|
Поверочное деление е, действительная цена деления (шкалы) J, e=d, г |
2 |
2 |
1 |
2 |
|
Число поверочных делений п |
3000 |
3000 |
6000 |
6000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
35 |
50 |
50 |
50 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,5000 |
0,6667 |
0,6667 |
0,6667 |
|
Диапазон взвешивания тары, г |
2400 |
2400 |
2400 |
4800 |
Таблица 10 — Метрологические характеристики однодиапазонных АВУ GLM-E, GLM-I
|
Метрологическая характеристика |
GLM-E 70 |
GLM-E 70 |
GLM-E 70 |
GLM-Imaxx 40 |
|
Класс точности по ГОСТ Р 54796-2011 |
¥(а) |
¥(а) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Мах, г |
6000 |
6000 |
12000 |
15000 |
|
Минимальная нагрузка Min, г |
40 |
20 |
40 |
100 |
|
Поверочное деление е, действительная цена деления (шкалы) d, e-d, г |
2 |
1 |
2 |
5 |
|
Число поверочных делений п |
3000 |
6000 |
6000 |
3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
70 |
70 |
70 |
55 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,8667 |
0,8667 |
0,8667 |
0,8333 |
|
Диапазон взвешивания тары, г |
2400 |
2400 |
4800 |
6000 ' |
Таблица 11 — Метрологические характеристики однодиапазонных АВУ GLM-I
|
Метрологическая характеристика |
GLM-Imaxx 40 |
GLM-IMAXX 40 |
GLM-Imaxx 40 |
GLM-Imaxx 1 40 |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Мах, г |
30000 |
30000 |
60000 |
60000 |
|
Минимальная нагрузка Min, г |
200 |
100 |
3000 |
3000 |
|
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
10 |
5 |
20 |
10 |
|
Число поверочных делений п |
3000 |
6000 |
3000 |
6000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
55 |
55 |
55 |
55 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,8333 |
0,8333 |
0,8333 |
0,8333 |
|
Диапазон взвешивания тары, г |
12000 |
12000 |
24000 |
24000 |
Таблица 12 — Метрологические характеристики однодиапазонных АВУ GLM-I
|
Метрологическая характеристика |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-Imaxx 70 GLM-I Evo 70 |
GLM-IMAXX 100 GLM-I Evo 100 |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Мах, г |
6000 |
6000 |
10000 |
6000 |
|
Минимальная нагрузка Min, г |
40 |
20 |
40 |
40 |
|
Поверочное деление е, действительная цена деления (шкалы) J, e=d, г |
2 |
1 |
2 |
2 |
|
Число поверочных делений п |
3000 |
6000 |
5000 |
3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
70 |
70 |
70 |
100 |
|
Максимальная скорость грузовой ТранСПОрТНОЙ СИСТеМЫ VMax , м/с |
0,8667 |
0,8667 |
0,8667 |
0,8667 |
|
Диапазон взвешивания тары, г |
2400 |
2400 |
4000 |
2400 |
Таблица 13 —Метрологические характеристики одподиапазонных АВУ GLM-I
|
Метрологическая характеристика |
glm-imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 100 GLM-I Evo 100 |
GLM-Imaxx 150 GLM-I Evo 150 |
GLM-P,AXX 150 GLM-I Evo 150 |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Мах, г |
6000 |
10000 |
6000 |
6000 |
|
Минимальная нагрузка Min, г |
20 |
40 |
40 |
20 |
|
Поверочное деление е, действительная цена деления (шкалы) J, e-J, г |
1 |
2 |
2 |
1 |
|
Число поверочных делений п |
6000 |
5000 |
3000 |
6000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
100 |
100 |
150 |
150 |
|
Максимальная скорость грузовой транспортной системы Умах , м/с |
0,8667 |
0,8667 |
1,0833 |
1.0833 |
|
Диапазон взвешивания тары, г |
2400 |
4000 |
2400 |
2400 |
Таблица 14 — Метрологические характеристики однодиапазониых АВУ GLM-I
|
Метрологическая характеристика |
GLM-Imaxx 150 GLM-I Evo 150 |
GLM-IMAXX 170 GLM-I Evo 170 |
GLM-IMAXX C-Wrap |
GLM-1MAXX C-Wrap |
|
1 |
2 |
4 |
5 | |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
|
Максимальная нагрузка Мах, г |
10000 |
750 |
6000 |
6000 |
|
Минимальная нагрузка Min г |
40 |
10 |
40 |
20 i |
|
Поверочное деление е, действительная цена деления |
2 |
■ |
2 |
• 1 1 |
|
Метрологическая характеристика |
GLM-IMAXX 150 GLM-I Evo 150 |
GLM-Imaxx 170 GLM-I Evo 170 |
GLM-1MAXX C-Wrap |
GLM-Imaxx C-Wrap |
|
1 |
2 |
3 |
4 |
5 |
|
(шкалы) J, г | ||||
|
Число поверочных делений п |
5000 |
750 |
3000 |
6000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
120 |
120 |
|
Максимальная скорость грузовой транспортной системы Умах, м/с |
1,0833 |
1,0833 |
0,8667 |
— 0,8667 |
|
Диапазон взвешивания тары, г |
4000 |
300 |
2400 |
2400 |
Таблица 15 —Метрологические характеристики однодиапазонных АВУ GLM-1, WM-CWL
|
Метрологическая характеристика |
GLM-Imaxx C-Wrap |
(WM-)CWL (Есо/ Ecoflexx) |
(WM-)CWL (Есо/ Ecotlexx) |
(WM-)CWLi (Eco / 1 Eco,lcx) i |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Y(a) XIII(l) |
Y(a) XIII(l) |
|
Максимальная нагрузка Мах, г |
10000 |
15000 |
30000 |
32000 |
|
Минимальная нагрузка Min для класса точности ¥(а), г |
40 |
200 |
200 |
200 1 i |
|
Минимальная нагрузка Min для класса точности ХШ(1), г |
2000 |
2000 |
------------------------------------------------------------------------------------------------1 2000 | |
|
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
2 |
5 |
10 |
-———-, 10 1 |
|
Число поверочных делений п |
5000 |
3000 |
3000 |
3200 1 |
|
Максимальная скорость взвешивания, нагрузок/мин |
120 |
100 |
100 |
100 |
|
Максимальная скорость грузовой транспортной системы VMax , м/с |
0,8667 |
1 |
1 |
1 |
|
Диапазон взвешивания тары, г |
4000 |
6000 |
12000 |
12800 j |
Таблица 16 — Метрологические характеристики однодиапазонных АВУ WM-CWL
|
Метрологическая характеристика |
(WM-)CWL (Есо/ ЕсоПехх) |
(WMACWL (Мах"ехх) |
(WM-)CWL (Мах"ехх) |
(WM-)CWL (Мах"с") |
|
Класс точности по ГОСТ Р 54796-2011 |
Y(a) ХШ(1) |
¥(а) ХП1(1) |
Y(a) ХШ(1) |
Y(a) XIlI(l) |
|
Максимальная нагрузка Мах, г |
60000 |
30000 |
32000 ' 60000 | |
|
Минимальная нагрузка Min для класса точности Y(a), г |
400 |
200 |
200 , 400 | |
|
Минимальная нагрузка Min для класса точности Х1П(1), г |
2000 |
3000 |
3000 |
3000 |
|
Поверочное деление е, действительная цена деления (шкалы) d, e-d, г |
20 |
10 |
10 |
20 |
|
Число поверочных делений п |
3000 |
3000 |
3200 |
3000 |
|
Максимальная скорость взвешивания, нагрузок/мин |
100 |
150 |
150 |
т 150 |
|
Максимальная скорость грузовой транспортной системы VMax, м/с |
1 |
2,7 |
2,7 |
2,7 |
|
Диапазон взвешивания тары, г |
24000 |
12000 |
12800 |
24000 |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации), выраженной в поверочных делениях е, для устройств класса Х1П(1) для нагрузки т, выраженной в поверочных делениях е:
0<тп<500......
500 <ш <2000
2000 <ш..........
±0.5е (±lcj);
... ±1 е (±2е):
±1,5е (ное).
Пределы допускаемого стандартного отклонения (в процентах от т или в граммах для устройств класса ХШ(1) при первичной поверке (в эксплуатации) для значение массы нагрузки т, г:
т<50....................
.......0,48 (0,6)%
.......0,24 (0,3) г:
.....0,24 (0,3)%:
.......0,48 (0,6) г;
......0,16(0.2)%: .........0,8 (1,0) г; ......0,08 (0,1)%; ..............8(10) г;
0,053 (0,067) %.
50 < т < 100..........
100<т<200........
200<т<300........
300<т<500........
500 <т< 1000......
1000 <т< 10000..
10000 <т< 15000
15000 <т.............
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) выраженной в поверочных делениях е, для устройств классаУ(а) при нагрузке т.
выраженной в поверочных делениях е:
0<т<500..................................................................................................±0.5е (±1.5е);
500 < т < 2000............................................................................................±1,5е (±2,5е);
2000 < т < 2000..........................................................................................±2,0е (±3,5е).
Диапазон рабочих температур (п.4.9.1.1 ГОСТ Р 54796-2011), °C:..............от 0 до плюс 40.
Параметры электропитания от сети переменного тока:
фазное напряжение, В..............................................................................от 187 до 242;
частота, Гц................................................................................................................50± 1.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
-
1) Устройство весоизмерительное автоматическое...........................................1 шт:
-
2) Руководство по эксплуатации (РЭ)..................................................................1 экз;
-
3) Методика поверки.............................................................................................1 экз:
-
4) Металлодетектор (по дополнительному заказу)............................................1 шт:
-
5) Сканер штрих-кодов (по дополнительному заказу).......................................1 шт:
-
6) Устройство для сортировки и/или отбраковки груза в упаковках
(по дополнительному заказу)..............................................................................................1 шт;
-
7) Дополнительный механизм подачи груза (по дополнительному заказу).... 1 шт;
-
8) Сканер измерения размеров груза (по дополнительному заказу)................1 шт;
-
9) Устройство для считывания и хранения данных
(по дополнительному заказу)..............................................................................................1 шт.
Поверка
осуществляется по документу МП 58050-14 «Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 марта 2014 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены
в:
|
- разделе 4.3.2. документа «Руководство |
по |
эксплуатации: |
Устройства |
|
весоизмерительные автоматические CWE/CWD/CWF/ MR8 - разделе 4.4. документа «Руководство |
»; по |
эксплуатации: |
Устройства |
|
весоизмерительные автоматические GLM-I»; - разделе 4.2.1. документа «Руководство |
по |
эксплуатации: |
Устройства |
|
весоизмерительные автоматические GLM-E»; - разделе 5.3.6 документа «Руководство |
по |
эксплуатации: |
Устройства |
весоизмерительные автоматические WM-CWL»:
Основные средства поверки:
-
- гири, соответствующие классу точности Fr, F; или М| по ГОСТ OIML R 111-1-2009.
-
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемого отклонения среднего значения погрешности поверяемого устройства.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требовании к устройствам весоизмерительным автоматическим CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWLГОСТ Р 54796—2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».
Техническая документация фирмы-изготовителя.
Изготовитель«Bizerba SE & Со. KG», Германия
Адрес: Wilhelm-Krautstr. 65, 72336 Balingen, Germany
Телефон (факс): +49 7433 12-2453
Web-сайт: www.bizerba.com
ЗаявительОбщество с ограниченной ответственностью «Бицерба Рус», г. Москва (ООО «Бицерба Рус»)
ИНН 7718940437
Адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, сгр. ЗД Телефон: (499) 270 09 62, факс: (499) 270 09 68 Web-сайт: www.bizerba.ru;
E-mail: russia@bizerba.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): (495) 437 55 77; (495) 437 56 66
Web-сайт: www.vniims.ru;
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях
утверждения типа №30004-13 от 26.07.2013 г.
