Номер по Госреестру СИ: 87803-22
87803-22 Мультиметры цифровые прецизионные
(Fluke)
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 1
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 2
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 3
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 4
Общие сведения
Дата публикации - 29.12.2022
Срок свидетельства - 28.12.2027
Номер записи - 189840
ID в реестре СИ - 1404802
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. 8588А, Fluke, мод. 8588А/8558А, Fluke Fluke 1507, Fluke 8588А, Fluke 8588A, Fluke, 8588А,
Производитель
Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 317
Выдано извещений - 0
Кол-во периодических поверок - 122
Кол-во средств измерений - 37
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3312 от 2022.12.28 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Мультиметры цифровые прецизионные (Fluke)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Fluke Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86249-22 26.07.2027 |
Анализаторы кабельные, DSX-602 "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
87803-22 28.12.2027 |
Мультиметры цифровые прецизионные, Fluke "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89068-23 |
Преобразователь переменного напряжения прецизионный, Fluke 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89633-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90517-23 |
Вольтметр переменного напряжения эталонный, Fluke 5790В "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90518-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
91785-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92006-24 |
Мера напряжения, Fluke 732С "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92611-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94254-24 |
Преобразователь переменного напряжения, 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Мультиметры цифровые прецизионные (Fluke)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| АО "ПРИСТ" (RA.RU.312058) | 17 | 12 | 5 | 0 | 17 | 12 | 5 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 19 | 19 | 0 | 0 | 19 | 19 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 266 | 15 | 156 | 110 | 0 | 266 | 156 | 110 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 10 | 6 | 4 | 0 | 10 | 6 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Мультиметры цифровые прецизионные (Fluke)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Хабаровский ЦСМ Хабаровский край |
7720 | 7720 |
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8558А/8588А Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
Уровень защиты ПО мультиметров цифровых прецизионных Fluke, модификаций 8558A и
8588A, от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077 2014
Знак утверждения типа
Знак утверждения типа наноситсяна верхнюю панель мультиметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Функции прибора» и «Настройка прибора» документа «Мультиметры цифровые прецизионные Fluke. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 г.№ 1942;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456;
ГОСТ 8.371-80. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360;
Стандарт предприятия «Fluke Corporation», США на мультиметры цифровые прецизионные Fluke 8558А и 8588А.
Правообладатель«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Изготовитель
«Fluke Corporation», СШААдрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
«Fluke Corporation», СШААдрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Принцип действия мультиметров основан на измерениях мгновенных значений аналоговых входных сигналов с их последующим преобразованием в цифровую форму быстродействующим АЦП и индикацией сигналов на цифровом дисплее.
Мультиметры цифровые прецизионные Fluke выпускаются в модификациях 8558А и 8588А.
Конструктивно мультиметры выполнены в ударопрочном металлическом корпусе и представляют собой цифровые приборы, питающиеся от сети переменного тока.
Различие моделей мультиметров заключается в наличии у модели 8588А режимов измерения силы тока до 30 А и электрической ёмкости.
Связь мультиметров с ЭВМ осуществляется с помощью набора цифровых интерфейсов.
Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средств измерений представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, место нанесения заводского номера приведены на рисунке 3. Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Нанесение знака поверки на мультиметры не предусмотрено.
На передней панели мультиметров расположены: выключатель питания, жидкокристаллический дисплей, функциональные клавиши, входные разъёмы. На задней панели мультиметров расположены: разъёмы интерфейсов USB, LAN, GPIB, предохранитель, разъем сетевого кабеля.

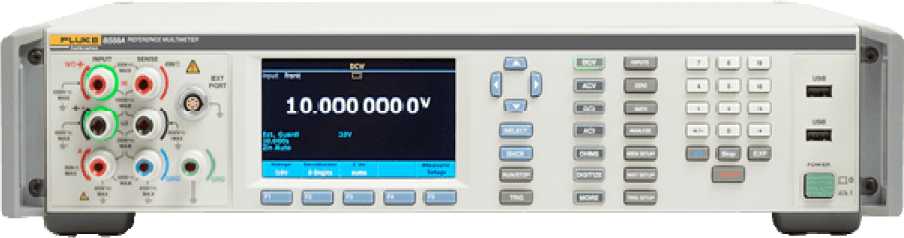

Рисунок 1 - Общий вид мультиметров 8558А, 8588А

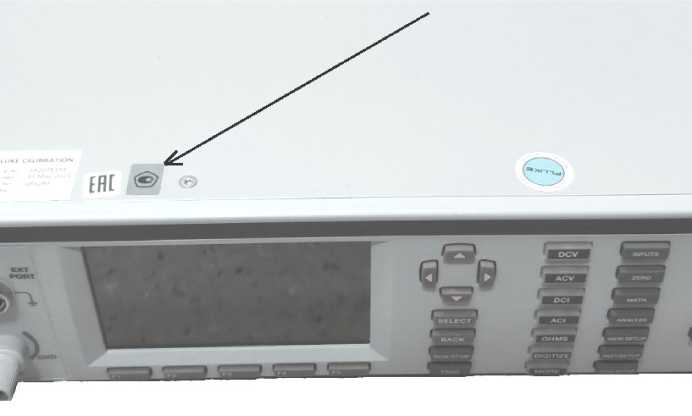

Рисунок 2 - место нанесения наклейки со знаком утверждения типа
Место нанесения
заводского номера
Схема пломбировки от несанкционированного доступа

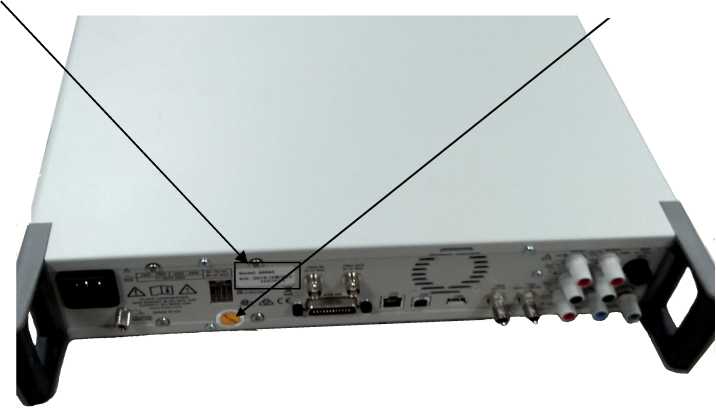

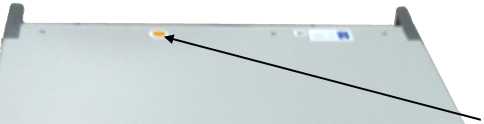

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения заводского номера
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 19.
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений напряжения
постоянного тока за 1 год, Ткал ± 5°C, с апертурой > 100 мкс
|
Поддиапазон измерений Ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкВ/В от Ux + мкВ/В от Ип) / оС |
|
±(мкВ/В от Ux + мкВ/В от Ип) |
± (мкВ/В от Ux + мкВ/В от Ип) | |||
|
100 мВ |
202 мВ |
10,7 + 2,6 |
9,6 + 2,6 |
0,6 +0,5 |
|
1 В |
2,02 В |
6,8 + 0,45 |
5,2 + 0,39 |
0,3 +0,25 |
|
10 В |
20,2 В |
6,8 + 0,08 |
5,2 + 0,06 |
0,3 + 0,2 |
|
100 В (авто, 10 МОм) |
202 В |
10,9 + 0,45 |
8,4 + 0,39 |
0,6 + 0,25 |
|
100 В (1 МОм) |
202 В |
21,0 + 6,5 |
19 + 6,5 |
1,5 + 0,25 |
|
1000 В (авто, 10 МОм) |
1050 В |
11,1 + 1,68 |
8,6 + 0,65 |
0,6 + 0,2 |
|
1000 В (1 МОм) |
1050 В |
21 + 32 |
20 + 32 |
1,5 +0,2 |
Примечание - Ux - измеряемое напряжение
|
Поддиапазон измерений ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкВ/В от их + мкВ/В от ип) / оС |
|
±(мкВ/В от Ux + мкВ/В от ип) |
±(мкВ/В от их + мкВ/В от ип) | |||
|
100 мВ |
202 мВ |
81 + 19 |
81 + 19 |
4,5 +12 |
|
1 В |
2,02 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
10 В |
20,2 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
100 В (авто, 10 МОм) |
202 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
100 В (1 МОм) |
202 В |
76 + 19 |
76 + 19 |
3,3 +9,3 |
|
1000 В (авто, 10 МОм) |
1050 В |
81 + 19 |
81 + 19 |
4,5 + 9,3 |
|
1000 В (1 МОм) |
1050 В |
81 + 19 |
81 + 19 |
4,5 + 9,3 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений напряжения
постоянного тока за 1 год, Ткал ± 5°C, в режиме Digitize, Low pass filter Off
|
Поддиапазон измерений ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкВ/В от их + мкВ/В от ип) / оС |
|
± (мкВ/В от их + мкВ/В от ип) |
± (мкВ/В от их + мкВ/В от ип) | |||
|
100 мВ |
202 мВ |
126 + 54 |
126 + 54 |
4,5 +12 |
|
1 В |
2,02 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
10 В |
20,2 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
100 В (авто, 10 МОм) |
202 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
100 В (1 МОм) |
202 В |
121 + 54 |
121 + 54 |
3,3 +9,3 |
|
1000 В (авто,10 МОм) |
1050 В |
126 + 54 |
126 + 54 |
4,5 + 9,3 |
|
1000 В (1 МОм) |
1050 В |
126 + 54 |
126 + 54 |
4,5 + 9,3 |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока за 1 год, Ткал ± 5°C, в режиме Digitize, Low pass filter 100 kHz и 3 MHz
|
Поддиапазон измерений ип, (режим) |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Температурный коэффициент, ± (мкВ/В от их + мкВ/В от ип) / оС |
|
± (мкВ/В от их + мкВ/В от ип) |
± (мкВ/В от их + мкВ/В от ип) | |||
|
100 мВ |
202 мВ |
86 + 19 |
86 + 19 |
4,5 +12 |
|
1 В |
2,02 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
10 В |
20,2 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
100 В (авто, 10 МОм) |
202 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
100 В (1 МОм) |
202 В |
81 + 19 |
81 + 19 |
3,3 +9,3 |
|
1000 В (авто,10 МОм) |
1050 В |
86 + 19 |
86 + 19 |
4,5 + 9,3 |
|
1000 В (1 МОм) |
1050 В |
86 + 19 |
86 + 19 |
4,5 + 9,3 |
|
Поддиапазон измерений Uii (Шкала) |Rb\| |
Частота |
8558A |
8588A |
Температурный коэффициент ±(мкВ/В)/оС |
|
± (мкВ/В от U\ + мкВ/В от Un) ± (% от U\. + % от Un) |
± (мкВ/В от U\ + мкВ/В от Un) ± (% от U\. + % от Un) | |||
|
10 (12,12) мВ |
от 1 Гц до 2 кГц |
787+258 |
374 +142 |
15 |
|
от 2 кГц до 10 кГц |
594 + 260 |
477 +142 |
15 | |
|
от 10 кГц до 30 кГц |
607 + 260 |
490 +142 |
15 | |
|
от 30 кГц до 100 кГц |
(0,55% + 0,026%) |
(0,39% + 0,01%) |
15 | |
|
от 100 кГц до 300 кГц |
(2,07% + 0,077%) |
(1,30% + 0,05%) |
20 | |
|
от 300 кГц до 1 МГц |
(3,24% + 0,077%) |
(2,60% + 0,05%) |
50 | |
|
100 (121,2) мВ |
от 1 Гц до 2 кГц |
142 + 13 |
114 + 6,5 |
8 |
|
от 2 кГц до 10 кГц |
194 + 13 |
168 + 6,5 |
8 | |
|
от 10 кГц до 30 кГц |
323 + 26 |
297 + 13 |
8 | |
|
от 30 кГц до 100 кГц |
748 + 258 |
684 + 65 |
8 | |
|
от 100 кГц до 300 кГц |
(0,34% + 0,065%) |
(0,27% + 0,04%) |
20 | |
|
от 300 кГц до 1 МГц |
(1,82% + 0,26%) |
(1,30% + 0,13%) |
50 | |
|
от 1 МГц до 2 МГц |
(2,12% + 0,90%) |
(1,99% + 0,65%) |
150 | |
|
от 2 МГц до 4 МГц |
(6,07% + 1,55%) |
(5,29% + 1,29%) |
400 | |
|
от 4 МГц до 8 МГц |
(12,1% + 1,55%) |
(10,8% + 1,29%) |
1500 | |
|
от 8 МГц до 10 МГц |
(23,3% + 1,55%) |
(20,1% + 1,29%) |
2000 | |
|
1 (1,212) В 10 (12,12) В |
от 1 Гц до 2 кГц |
132 + 13 |
98 + 6,5 |
5 |
|
от 2 кГц до 10 кГц |
183 + 13 |
157 + 6,5 |
5 | |
|
от 10 кГц до 30 кГц |
323 + 26 |
297 + 13 |
8 | |
|
от 30 кГц до 100 кГц |
748 + 258 |
684 + 65 |
8 | |
|
от 100 кГц до 300 кГц |
(0,34% + 0,065%) |
(0,27% + 0,04%) |
20 | |
|
от 300 кГц до 1 МГц |
(1,82% + 0,26%) |
(1,30% + 0,13%) |
50 | |
|
от 1 МГц до 2 МГц |
(2,10% + 0,90%) |
(1,96% + 0,65%) |
80 | |
|
от 2 МГц до 4 МГц |
(5,99% + 1,55%) |
(5,21% + 1,29%) |
150 | |
|
от 4 МГц до 8 МГц |
(11,9% + 1,55%) |
(10,6% + 1,29%) |
800 | |
|
от 8 МГц до 10 МГц |
(23,1% + 1,55%) |
(19,9% + 1,29%) |
1500 | |
|
100 (121,2) В [10 МОм] |
от 1 Гц до 1 кГц |
323 + 13 |
323 + 6,5 |
8 |
|
от 1 кГц до 2 кГц |
(0,13% + 0,001%) |
1320 + 6,5 |
8 | |
|
от 2 кГц до 10 кГц |
(2,6% + 0,003%) |
25960+ 13 |
50 | |
|
100 (121,2) В [авто, 1 МОм] |
от 1 Гц до 2 кГц |
142 + 13 |
116 + 6,5 |
8 |
|
от 2 кГц до 10 кГц |
194 + 13 |
142 + 6,5 |
8 | |
|
от 10 кГц до 30 кГц |
323 + 26 |
297 + 13 |
8 | |
|
от 30 кГц до 100 кГц |
826 + 258 |
761 + 65 |
30 | |
|
от 100 кГц до 300 кГц |
(0,56% + 0,13%) |
(0,48% + 0,06%) |
60 | |
|
от 300 кГц до 1 МГц |
(1,98% + 0,90%) |
(1,33% + 0,65%) |
120 | |
|
1000 (1050) |
от 1 Гц до 1 кГц |
323 + 13 |
323 + 13 |
8 |
|
Поддиапазон измерений ип (Шкала) [Rex] |
Частота |
8558A |
8588A |
Температурный коэффициент ±(мкВ/В)/оС |
|
± (мкВ/В от Ux + мкВ/В от ип) ± (% от Ux. + % от ип) |
± (мкВ/В от Ux + мкВ/В от ип) ± (% от Ux. + % от ип) | |||
|
В [10 МОм] |
от 1 кГц до 2 кГц |
(0,13% + 0,001%) |
(0,48% + 0,06%) |
8 |
|
от 2 кГц до 10 кГц |
(2,6% + 0,001%) |
(1,33% + 0,65%) |
50 | |
|
1000 В (1050) [авто, 1 МОм] |
от 1 Гц до 2 кГц |
206 + 39 |
142 + 32 |
8 |
|
от 2 кГц до 10 кГц |
232 + 39 |
142 + 32 |
8 | |
|
от 10 кГц до 30 кГц |
426 + 39 |
297 + 32 |
8 | |
|
от 30 кГц до 100 кГц |
826 + 258 |
761 +129 |
30 |
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений силы постоянного
|
тока за 1 год, Ткал ± 5°C, апе |
ртура > 100 мкс | |||
|
Поддиапазон измерений, 1п |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Температурный коэффициент, ± (мкА/А от Ix + мкА/А от 1п) / оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) | |||
|
10 мкА |
20,2 мкА |
40 + 52 |
35 + 52 |
0,9 + 5 |
|
100 мкА |
202 мкА |
15 + 6 |
13 + 5 |
0,6 + 1 |
|
1 мА |
2,02 мА |
15 + 6 |
12 + 5 |
0,6 + 0,5 |
|
10 мА |
20,2 мА |
20 + 6 |
18 + 5 |
1,8 + 0,5 |
|
100 мА |
202 мА |
76 + 19 |
74 + 13 |
9 + 0,5 |
|
1 А |
2,02 А |
197 + 194 |
171+ 129 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
302 + 52 |
15 + 3 |
|
30 А |
30,2 А |
нет |
711+ 188 |
15 + 1 |
Примечание - Ix - измеряемая сила тока
Таблица 8 - Пределы допускаемой абсолютной погрешности измерений силы постоянного
тока за 1 год, Ткал ± 5°C, апертура <100 мксек
|
Поддиапазон измерений, 1п |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкА/А от Ix + мкА/А от 1п)/ оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) | |||
|
10 мкА |
20,2 мкА |
75 + 103 |
75 + 103 |
5 + 5 |
|
100 мкА |
202 мкА |
73 + 90 |
73 + 90 |
5 + 1 |
|
1 мА |
2,02 мА |
72 + 90 |
72 + 90 |
5 + 0,5 |
|
10 мА |
20,2 мА |
72 + 90 |
72 + 90 |
5 + 0,5 |
|
100 мА |
202 мА |
98 + 90 |
98 + 90 |
12 + 0,5 |
|
1 А |
2,02 А |
210+200 |
184 +161 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
314 +206 |
15 + 3 |
|
30 А |
30,2 А |
нет |
724 + 232 |
15 + 1 |
|
тока за 1 год, |
кал ± 5°C, в режиме Digitize, Low pass filter Off | |||
|
Поддиапазон измерений 1п, |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Темпер атур ный коэффициент, ± (мкА/А от Ix + мкА/А от 1п) / оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) | |||
|
10 мкА |
20,2 мкА |
118+ 173 |
118 +173 |
5 + 5 |
|
100 мкА |
202 мкА |
118+ 160 |
118 +160 |
5 + 1 |
|
1 мА |
2,02 мА |
118+ 160 |
118 +160 |
5 + 0,5 |
|
10 мА |
20,2 мА |
118+ 160 |
118 +160 |
5 + 0,5 |
|
100 мА |
202 мА |
144 +160 |
144 +160 |
12 + 0,5 |
|
1 А |
2,02 А |
250 + 270 |
226+231 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
355 +276 |
15 + 3 |
|
30 А |
30,2 А |
нет |
764 + 302 |
15 + 1 |
Таблица 10 - Пределы допускаемой абсолютной погрешности измерений силы постоянного тока за 1 год, Ткал ± 5°C, в режиме Digitize, Low pass filter 100 kHz и 3 MHz
|
Поддиапазон измерений 1п, |
Величина перехода на другой поддиапазон |
8558A |
8588A |
Т емпературный коэффициент, ± (мкА/А от Ix + мкА/А от 1п) / оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) | |||
|
10 мкА |
20,2 мкА |
78 + 103 |
78 + 103 |
5 + 5 |
|
100 мкА |
202 мкА |
78 + 90 |
78 + 90 |
5 + 1 |
|
1 мА |
2,02 мА |
78 + 90 |
78 + 90 |
5 + 0,5 |
|
10 мА |
20,2 мА |
78 + 90 |
78 + 90 |
5 + 0,5 |
|
100 мА |
202 мА |
104 + 90 |
104 + 90 |
12 + 0,5 |
|
1 А |
2,02 А |
210+200 |
186+ 161 |
12 + 0,5 |
|
10 А |
20,2 А |
нет |
315 + 206 |
15 + 3 |
|
30 А |
30,2 А |
нет |
724 + 232 |
15 + 1 |
Таблица 11 - Пределы допускаемой абсолютной погрешности измерений силы переменного тока за 1 год, Ткал ± 5°C
|
Поддиапазон измерений, 1п |
Частота |
8558A |
8588A |
Температурный коэффициент, ± (мкА/А) / оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) | |||
|
10 мкА |
от 1 Гц до 2 кГц |
5044 +387 |
2620 + 323 |
8 |
|
от 2 кГц до 10 кГц |
5044 +387 |
2620 + 323 |
8 | |
|
от 10 кГц до 30 кГц |
5044 +387 |
2620 + 323 |
15 | |
|
100 мкА 1 мА 10 мА |
от 1 Гц до 2 кГц |
581+ 129 |
361 + 65 |
8 |
|
от 2 кГц до 10 кГц |
1148 +129 |
684 + 65 |
8 | |
|
от 10 кГц до 30 кГц |
1432 +129 |
955 + 65 |
8 | |
|
от 30 кГц до 100 кГц |
8553 +194 |
5230+129 |
15 | |
|
100 мА |
от 1 Гц до 2 кГц |
581+ 129 |
361 + 65 |
8 |
|
от 2 кГц до 10 кГц |
1148 +129 |
671 + 65 |
8 | |
|
от 10 кГц до 30 кГц |
1432 +129 |
955 + 65 |
15 | |
|
1 А |
от 1 Гц до 2 кГц |
581+ 194 |
387+129 |
15 |
|
от 2 кГц до 10 кГц |
993 + 194 |
710 +129 |
15 | |
|
от 10 кГц до 30 кГц |
1587 +194 |
1020+ 129 |
30 |
|
Поддиапазон измерений, 1п |
Частота |
8558A |
8588A |
Температурный коэффициент, ± (мкА/А) / оС |
|
± (мкА/А от Ix + мкА/А от 1п) |
± (мкА/А от Ix + мкА/А от 1п) | |||
|
10 А |
от 10 Гц до 2 кГц |
нет |
1080 +65 |
15 |
|
от 2 кГц до 10 кГц |
нет |
1080 +65 |
15 | |
|
30 А |
от 10 Гц до 2 кГц |
нет |
1080 + 516 |
15 |
|
от 2 кГц до 10 кГц |
нет |
1600 + 516 |
15 |
Таблица 12 - Пределы допускаемой абсолютной погрешности измерения электрического сопротивления для модификации 8558А
|
Поддиапазон измерений |
Величина перехода на другой поддиапазон |
Режим измерения |
Нестабильность показаний за 24 ч* |
Ткал ± 1 °C |
Ткал± 5°C |
|
± (мкОм/Ом от измеренного знач. + мкОм/Ом от поддиапазона) | |||||
|
1 Ом |
2,02 Ом |
Normal Lo Current |
6,0+4,5 |
15+4,5 |
21+4,5 |
|
10 Ом |
20,2 Ом |
Normal Lo Current |
4,0+2,0 4,0+2,0 |
12+2,0 |
15+2,0 |
|
100 Ом |
202 Ом |
Normal |
3,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
8,7+2,0 |
14,4+2,0 |
17+2,0 | ||
|
1 кОм |
2,02 кОм |
Normal |
2,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
9,3+2,0 |
16+2,0 |
18+2,0 | ||
|
10 кОм |
20,2 кОм |
Normal |
2,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
12,9+2,0 |
19+2,0 |
21+2,0 | ||
|
100 кОм |
202 кОм |
Normal |
2,0+0,6 |
10+0,5 |
12+0,5 |
|
Lo Current |
12,9+0,6 |
19+0,6 |
21+0,6 | ||
|
1 МОм |
2,02 МОм |
Normal |
1,0+1,5 |
11+1,0 |
13+1,0 |
|
Lo Current |
11,6+1,0 |
17+1,0 |
25+1,0 | ||
|
10 МОм |
20,2 МОм |
Normal |
4,0+15 |
21+10 |
29+10 |
|
Lo Current |
40+10 |
46+10 |
126+10 | ||
|
HV |
5,8+1 |
15+1 |
17+1 | ||
|
100 МОм |
202 МОм |
Normal |
40+150 |
51+100 |
131+100 |
|
Lo Current |
250+100 |
515+100 |
1320+100 | ||
|
HV |
7,4+10 |
60+10 |
68+10 | ||
|
1 ГОм |
2,02 ГОм |
Normal |
300+1500 |
600+1500 |
1410+1500 |
|
Lo Current |
300+1 |
600+1500 |
1410+1500 | ||
|
HV |
27+100 |
150+100 |
230+100 | ||
|
10 ГОм |
20,2 ГОм |
HV |
250+1000 |
525+1000 |
1330+1000 |
Примечания
-
1 Измерительный ток - от 10 нА до 100 мА; испытательное напряжение - от 200 мВ до 200 В
-
2 * при использовании мультиметра в качестве компаратора
|
Поддиапазон измерений |
Величина перехода на другой поддиапазон |
Режим измерения |
Нестабильность показаний за 24 ч* |
Ткал ± 1 °C |
Ткал± 5°C |
|
± (мкОм/Ом от измеренного знач. + мкОм/Ом от поддиапазона) | |||||
|
1 Ом |
2,02 Ом |
Normal Lo Current |
5,0+4,0 |
11+4,0 |
17+4,0 |
|
10 Ом |
20,2 Ом |
Normal Lo Current |
2,5+1,4 |
7,7+1,4 |
10,1+1,4 |
|
100 Ом |
202 Ом |
Normal |
1,5+0,5 |
7,2+0,5 |
9,2+0,5 |
|
Lo Current |
8,7+2,0 |
14,4+2,0 |
17+2,0 | ||
|
1 кОм |
2,02 кОм |
Normal |
1,0+0,5 |
7,1+0,5 |
9,1+0,5 |
|
Lo Current |
9,3+2,0 |
16+2,0 |
18+2,0 | ||
|
10 кОм |
20,2 кОм |
Normal |
1,0+0,5 |
7,2+0,5 |
9,2+0,5 |
|
Lo Current |
12,9+2,0 |
19+2,0 |
21+2,0 | ||
|
100 кОм |
202 кОм |
Normal |
1,0+0,5 |
7,3+0,5 |
9,3+0,5 |
|
Lo Current |
12,9+0,6 |
19+0,6 |
21+0,6 | ||
|
1 МОм |
2,02 МОм |
Normal |
2,0+1,0 |
8,2+1,0 |
10,6+1,0 |
|
Lo Current |
11,6+1,0 |
17+1,0 |
25+1,0 | ||
|
10 МОм |
20,2 МОм |
Normal |
3,5+10 |
11+10 |
19+10 |
|
Lo Current |
40+10 |
46+10 |
126+10 | ||
|
HV |
5,8+1 |
15+1 |
17+1 | ||
|
100 МОм |
202 МОм |
Normal |
20+100 |
39+100 |
119+100 |
|
Lo Current |
250+100 |
515+100 |
1320+100 | ||
|
HV |
7,4+10 |
60+10 |
68+10 | ||
|
1 ГОм |
2,02 ГОм |
Normal |
250+1000 |
505+1000 |
1310+1000 |
|
Lo Current |
250+1000 |
525+1000 |
1320+1000 | ||
|
HV |
27+100 |
150+100 |
230+100 | ||
|
10 ГОм |
20,2 ГОм |
HV |
250+1000 |
525+1000 |
1330+1000 |
Примечания
-
1 Измерительный ток - от 10 нА до 100 мА; испытательное напряжение - от 200 мВ до 200 В
-
2 * при использовании мультиметра в качестве компаратора
Таблица 14 - Температурные коэффициенты в режиме измерения электрического сопротивления
|
Поддиапазон измерений |
Режим измерения |
Температурные коэффициенты | |||
|
в диапазоне температур от + 15 °С до + 30 °С* ±(мкОм/Ом от измеренного знач./°С) |
в диапазоне температур от + 5 °С до + 40 °С ±(мкОм/Ом от измеренного знач/°С+Ом/°С) | ||||
|
8558А |
8588А |
8558А |
8588А | ||
|
1 Ом |
Normal Lo Current |
1,5 |
1,5 |
2,5+1,540-6 |
2,5+1,540-6 |
|
10 Ом |
Normal Lo Current |
0,6 |
0,6 |
1,0+1540-6 |
1,0+1540-6 |
|
100 Ом |
Normal |
0,5 |
0,5 |
0,8+2040-6 |
0,8+2040-6 |
|
Lo Current |
0,6 |
0,6 |
1,0+15040-6 |
1,0+15040-6 | |
|
1 кОм |
Normal |
0,5 |
0,5 |
0,8+20040-6 |
0,8+20040-6 |
|
Lo Current |
0,6 |
0,6 |
1,5+1,5-10’3 |
1,5+1,540-3 | |
|
Поддиапазон измерений |
Режим измерения |
Температурные коэффициенты | |||
|
в диапазоне температур от + 15 °С до + 30 °С* ±(мкОм/Ом от измеренного знач./°С) |
в диапазоне температур от + 5 °С до + 40 °С ±(мкОм/Ом от измеренного знач/°С+Ом/°С) | ||||
|
8558А |
8588А |
8558А |
8588А | ||
|
10 кОм |
Normal |
0,5 |
0,5 |
0,8+2П0-3 |
0,8+2П0-3 |
|
Lo Current |
0,6 |
0,6 |
1,0+15П0-3 |
1,0+15-10’3 | |
|
100 кОм |
Normal |
0,5 |
0,5 |
0,8+20П0-3 |
0,8+20П0-3 |
|
Lo Current |
0,6 |
0,6 |
1,0+20-10’3 |
1,0+20-10’3 | |
|
1 МОм |
Normal |
0,6 |
0,6 |
1,0+200М0-3 |
1,0+200П0-3 |
|
Lo Current |
2 |
2 |
3,0+200П0-3 |
3,0+200П0-3 | |
|
10 МОм |
Normal |
2 |
2 |
3,0+2 |
3,0+2 |
|
Lo Current |
20 |
20 |
30+2 |
30+2 | |
|
HV |
0,6 |
0,6 |
1,0+2,5 |
1,0+2,5 | |
|
100 МОм |
Normal |
20 |
20 |
30+20 |
30+20 |
|
Lo Current |
200 |
200 |
300+20 |
300+20 | |
|
HV |
2 |
2 |
3,0+25 |
3,0+25 | |
|
1 ГОм |
Normal |
200 |
200 |
300+200 |
300+200 |
|
Lo Current |
200 |
200 |
300+100 |
300+100 | |
|
HV |
20 |
20 |
30+250 |
30+250 | |
|
10 ГОм |
HV |
200 |
200 |
300+2500 |
300+2500 |
|
Примечание - * не применяется в диапазоне Ткал ± 1 °C | |||||
Таблица 15 - Пределы допускаемой абсолютной погрешности измерения электрической емкости для модификации 8588А
|
Поддиапазон измерений |
Величины поддиапазона |
Ток источника |
Режим измерения |
Нестабильность показаний за 24 ч* |
Ткал ± 1 °C |
Ткал± 5°C | |
|
±(мкФ/Ф от I оч |
змеренного з поддиапазон |
зач. + мкФ/Ф а) | |||||
|
Мин |
Макс | ||||||
|
1 нФ |
0 нФ |
2,02 нФ |
10 нА |
LoI OFF |
250+1000 |
1036+1000 |
1840+1000 |
|
10 нФ |
1,8 нФ |
20,2 нФ |
100 нА |
LoI OFF |
150+200 |
608+200 |
808+200 |
|
100 нФ |
18 нФ |
202 нФ |
1 мкА |
LoI OFF |
100+100 |
408+100 |
488+100 |
|
1 мкФ |
0,18 мкФ |
2,02 мкФ |
10 мкА |
LoI OFF |
100+100 |
406+100 |
414+100 |
|
10 мкФ |
1,8 мкФ |
20,2 мкФ |
100 мкА |
LoI OFF |
100+100 |
410+100 |
418+100 |
|
100 мкФ |
18 мкФ |
202 мкФ |
1 мА |
LoI OFF |
150+100 |
605+100 |
613+100 |
|
1 мФ |
0,18 мФ |
2,02 мФ |
10 мА |
LoI OFF |
150+100 |
607+100 |
615+100 |
|
0,18 мФ |
2,02 мФ |
1 мА |
LoI ON |
150+100 |
607+100 |
615+100 | |
|
10 мФ |
1,8 мФ |
2,02 мФ |
10 мА |
LoI OFF |
175+100 |
705+100 |
713+100 |
|
1,8 мФ |
2,02 мФ |
1 мА |
LoI ON |
175+100 |
705+100 |
713+100 | |
|
100 мФ |
18 мФ |
202 мФ |
10 мА |
LoI OFF |
175+100 |
705+100 |
713+100 |
|
18 мФ |
202 мФ |
1 мА |
LoI ON |
175+100 |
705+100 |
713+100 | |
Примечание - * при использовании мультиметра в качестве компаратора
Таблица 16 - Температурные коэффициенты в режиме измерения электрической емкости
|
Поддиапазон измерений |
Режим измерения |
Температурные коэффициенты | |
|
в диапазоне температур от + 15 °С до + 30 °С* ±(мкФ/Ф от измеренного знач./°С) |
в диапазоне температур от + 5 °С до + 40 °С ±(мкФ/Ф от измеренного знач./°С) | ||
|
1 нФ |
LoI OFF |
200 |
300 |
|
10 нФ |
LoI OFF |
50 |
75 |
|
100 нФ |
LoI OFF |
20 |
30 |
|
1 мкФ |
LoI OFF |
2 |
3 |
|
10 мкФ |
LoI OFF |
2 |
3 |
|
100 мкФ |
LoI OFF |
2 |
3 |
|
1 мФ |
LoI OFF |
2 |
3 |
|
LoI ON |
2 |
3 | |
|
10 мФ |
LoI OFF |
2 |
3 |
|
LoI ON |
2 |
3 | |
|
100 мФ |
LoI OFF |
2 |
3 |
|
LoI ON |
2 |
3 | |
|
Примечание - * не применяется в диапазоне 'Гкал ± 1 °C | |||
Таблица 17 - Метрологические характеристики мультиметров прецизионных Fluke, модификации 8558A и Fluke 8588A, с различными первичными преобразователями
|
Тип первичного преобразователя |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С | |
|
8558А, 8588А |
8558А |
8588А | |
|
Т ермопреобразователи сопротивления | |||
|
Pt25 |
от - 200 до + 850 |
±0,01 |
±0,01 |
|
Pt100 |
от - 200 до + 850 |
±0,005 |
±0,005 |
|
Термоэлектрические преобразователи | |||
|
тип К |
от - 200 до + 1300 |
±0,19 в диапазоне от -200 и ниже 0 °С, ±0,019 в диапазоне от 0 до 1300 °С |
±0,18 в диапазоне от -200 и ниже 0 °С, ±0,017 в диапазоне от 0 до 1300 °С |
|
тип J |
от - 200 до + 1200 |
±0,015 в диапазоне от -200 и ниже 0 °С, ±0,013 в диапазоне от 0 до 1200 °С |
±0,015 в диапазоне от -200 и ниже 0 °С, ±0,012 в диапазоне от 0 до 1200 °С |
|
тип E |
от - 200 до + 1000 |
±0,088 в диапазоне от -200 и ниже 0 °С, ±0,011 в диапазоне от 0 до 1000 °С |
±0,085 в диапазоне от -200 и ниже 0 °С, ±0,010 в диапазоне от 0 до 1000 °С |
|
тип R |
от - 50 до + 1600 |
±0,068 в диапазоне от -50 и ниже 0 °С, ±0,051 в диапазоне от 0 до 1600 °С |
±0,068 в диапазоне от -50 и ниже 0 °С, ±0,051 в диапазоне от 0 до 1600 °С |
|
Тип первичного преобразователя |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С | |
|
8558А, 8588А |
8558А |
8588А | |
|
тип S |
от - 50 до + 1600 |
±0,063 в диапазоне от -50 и ниже 0 °С, ±0,049 в диапазоне от 0 до 1600 °С |
±0,063 в диапазоне от -50 и ниже 0 °С, ±0,049 в диапазоне от 0 до 1600 °С |
|
тип B |
от 0 до + 1800 |
±0,9 |
±0,9 |
|
тип T |
от - 200 до + 400 |
±0,12 в диапазоне от -200 и ниже 0 °С, ±0,007 в диапазоне от 0 до 400 °С |
±0,11 в диапазоне от -200 и ниже 0 °С, ±0,007 в диапазоне от 0 до 400 °С |
|
тип N |
от - 200 до + 1300 |
±0,3 в диапазоне от -200 и ниже 0 °С, ±0,017 в диапазоне от 0 до 1300 °С |
±0,3 в диапазоне от -200 и ниже 0 °С, ±0,016 в диапазоне от 0 до 1300 °С |
|
тип L |
от - 200 до + 800 |
±0,010 в диапазоне от -200 и ниже 0 °С, ±0,011 в диапазоне от 0 до 800 °С |
±0,010 |
Таблица 18 - Пределы допускаемой относительной погрешности измерения частоты мультиметров за 1 год, Ткал ± 5°C.
|
Параметры измеряемого сигнала |
Предел допускаемой относительной погрешности, мкГц/Гц |
Температурный коэффициент, мкГц/Гц |
|
Частота 10 Гц - 100 МГц Напряжение (амплитуда), 0,5 В - 5 В |
±1,0 |
±0,05 |
Таблица 19 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Питание от сети переменного тока |
Напряжение от 200 до 240 В, частота 50 Гц |
|
Потребляемая мощность, не более, В^А |
80 |
|
Условия эксплуатации: температура окружающей среды, °С относит. влажность, не более, % атмосферное давление, кПа |
от +5 до +40 90 от 84 до 106,7 |
|
Условия хранения: температура, °С относит. Влажность, не более, % |
от -20 до +70 95 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
510х440х88 |
|
Масса, кг, не более |
9,8 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
