Номер по Госреестру СИ: 94254-24
94254-24 Преобразователь переменного напряжения
(792A)
Внешний вид.
Преобразователь переменного напряжения
Рисунок № 1
Внешний вид.
Преобразователь переменного напряжения
Рисунок № 2
Внешний вид.
Преобразователь переменного напряжения
Рисунок № 3
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства -
Номер записи - 196050
ID в реестре СИ - 1422271
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователь переменного напряжения (792A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Fluke Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86249-22 26.07.2027 |
Анализаторы кабельные, DSX-602 "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
87803-22 28.12.2027 |
Мультиметры цифровые прецизионные, Fluke "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89068-23 |
Преобразователь переменного напряжения прецизионный, Fluke 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89633-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90517-23 |
Вольтметр переменного напряжения эталонный, Fluke 5790В "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90518-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
91785-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92006-24 |
Мера напряжения, Fluke 732С "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92611-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94254-24 |
Преобразователь переменного напряжения, 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Преобразователь переменного напряжения (792A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователь переменного напряжения (792A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 «Эксплуатация», раздела 3.22 «Проведение преобразования» документа «Преобразователь переменного напряжения 792А. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.
Правообладатель«Fluke Corporation», США
Юридический адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Телефон: +1-425-347-6100
Факс: +1-425-347-6100
Web-сайт: www.fluke.com
Изготовитель
«Fluke Corporation», СШАЮридический адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Телефон: +1-425-347-6100
Факс: +1-425-347-6100
Web-сайт: www.fluke.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
«Fluke Corporation», СШАЮридический адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Телефон: +1-425-347-6100
Факс: +1-425-347-6100
Web-сайт: www.fluke.com
К настоящему типу СИ относится преобразователь переменного напряжения 792А с заводским № ИН:02566450.01.
Принцип действия преобразователя переменного напряжения 792А основан на разновременном сравнении действующего значения переменного напряжения с постоянным напряжением посредством специального запатентованного термопреобразователя.
Преобразователь переменного напряжения 792А представляет собой:
-
- основной блок (792А АС/DC TRANSFER STANDARD) в металлическом корпусе с расположенными на его передней панели переключателем диапазонов измерений; светодиодным индикатором «OVERLOAD» (ПЕРЕГРУЗКА); специальным гнездом для подключения напряжения источника питания; гнездами-зажимами для подключения защитного заземления и 61/2 разрядного цифрового вольтметра постоянного напряжения. На задней панели расположен соединитель типа «N» для подключения специального входного переключателя;
-
- источник питания (792A-7001 POWER PACK) в металлическом корпусе с расположенными на его передней панели переключателем рода работы и светодиодными индикаторами рода работы - «CHARGE» (ЗАРЯД БАТАРЕИ), «LOW BAT» (НИЗКИЙ УРОВЕНЬ ЗАРЯДА БАТАРЕИ), «OPERATE» (РАБОТА) и специальным гнездом для подключения напряжения питания основного блока. На задней панели источника питания находится разъем для подключения шнура питания, переключатель напряжения питания - «I» (ВКЛ), «О» (ВЫКЛ);
-
- добавочный резистор (792A-7002 1000 V RANGE RESISTOR) в металлическом корпусе для обеспечения диапазона измерений 1000 В с обозначенными входным и выходным разъемами;
-
- специальный переключатель (792А-7003 TRANSFER SWITCH) в металлическом корпусе с двумя парами входных гнезд-зажимов «INPUT 1» (ВХОД 1) и «INPUT 2» (ВХОД 2) для подключения измеряемого напряжения и (или) напряжения постоянного тока; переключателем выбора режима работы «INPUT 1» (ВХОД 1), «INPUT 2» (ВХОД 2) или «OFF» (ВЫКЛ); выходным соединителем типа «N» для подключения к основному блоку.
Общий вид преобразователя переменного напряжения 792А представлен на рисунке 1.
Нанесение знака поверки на преобразователь переменного напряжения 792А не предусмотрено.
Добавочный резистор
Источник питания
Основной блок
Специальный переключатель

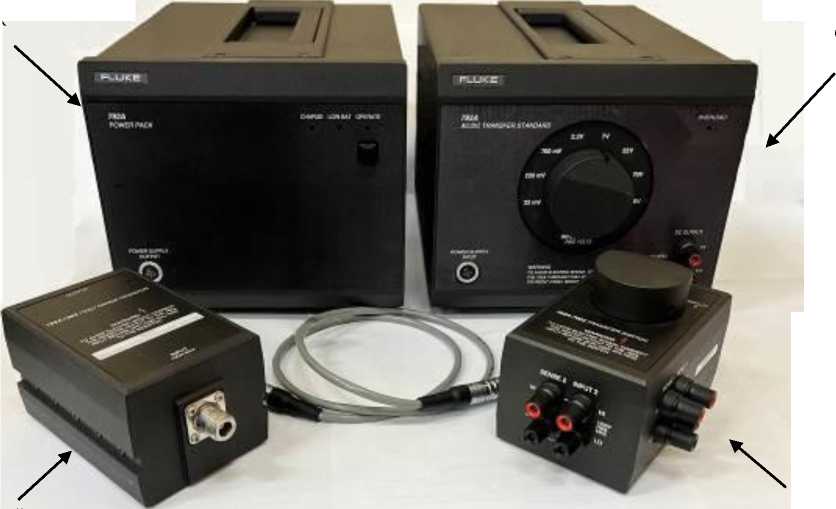

Рисунок 1 - Общий вид преобразователя переменного напряжения 792А
Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки добавочного резистора (792A-7002 1000 V RANGE RESISTOR) показано на рисунке 2. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 3.
Маркировочная наклейка
Место нанесения пломбы в виде наклейки

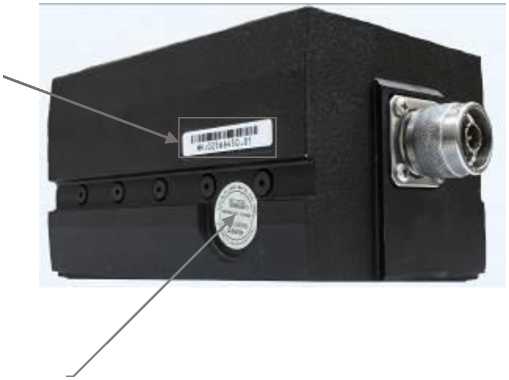

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения маркировочной наклейки
Место нанесения заводского номера
Рисунок 3 - Общий

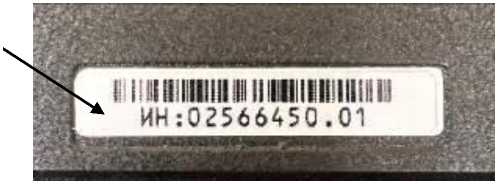

вид маркировочной наклейки, место нанесения заводского номера
Таблица 4 - Комплектность преобразователя переменного напряжения 792А
(зав. № ИН:02566450.01)
|
Наименование |
Обозначение |
Количество |
|
Преобразователь состоит из: | ||
|
- основной блок |
Fluke 792А АС/DC TRANSFER STANDARD |
1 шт. |
|
- источник питания |
Fluke 792A-7001 POWER PACK |
1 шт. |
|
- добавочный резистор |
Fluke 792A-7002 1000 V RANGE RESISTOR |
1 шт. |
|
- переключатель |
Fluke 792А-7003 TRANSFER SWITCH |
1 шт. |
|
- сетевой кабель |
1 шт. | |
|
- руководство по эксплуатации |
1 шт. | |
|
- кабель соединительный |
1 шт. | |
|
- паспорт |
ПС № 0056-2024 |
1 экз. |
преобразователя приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики преобразователя
|
Верхнее значение поддиапазона измерений |
ивх |
Пределы допускаемой абсолютной погрешности, ± 10-6 • К • Ubx | |||||||
|
Значения коэфс |
)ициента К при частоте | ||||||||
|
10 Гц |
20 Гц |
1 кГц |
10 кГц |
20 кГц |
50 кГц |
100 кГц |
1 МГц | ||
|
22 мВ |
10 мВ |
1000 |
500 |
300 |
300 |
300 |
700 |
1500 |
5000 |
|
220 мВ |
100 мВ |
600 |
150 |
60 |
60 |
80 |
110 |
300 |
2500 |
|
700 мВ |
300 мВ |
600 |
150 |
60 |
60 |
80 |
110 |
300 |
2500 |
|
600 мВ |
900 |
300 |
60 |
60 |
80 |
100 |
300 |
2500 | |
|
2,2 В |
1 В |
600 |
150 |
20 |
45 |
55 |
75 |
150 |
500 |
|
2 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 |
500 | |
|
7 В |
2 В |
600 |
150 |
25 |
45 |
55 |
75 |
150 |
530 |
|
6 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 |
520 | |
|
22 В |
10 В |
600 |
150 |
20 |
45 |
55 |
75 |
150 |
590 |
|
20 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 |
590 | |
|
70 В |
20 В |
600 |
150 |
25 |
45 |
55 |
75 |
150 | |
|
60 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 | ||
|
220 В |
100 В |
600 |
150 |
30 |
45 |
55 |
75 |
150 | |
|
200 В |
900 |
300 |
27 |
45 |
55 |
75 |
150 | ||
|
1000 В |
200 В |
300 |
95 |
40 |
45 |
55 |
75 |
150 | |
|
600 В |
27 |
45 |
55 |
75 |
150 | ||||
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность окружающего воздуха, % |
до 75 при 28 °С |
|
- атмосферное давление, кПа |
от 84 до 104 |
|
Время предварительного прогрева, мин. |
30 |
|
Питание от сети переменного тока: - частота, Гц |
50 - 60 |
|
- напряжение, В |
230 ± 23 |
|
Потребляемая мощность, ВА, не более |
45 |
|
Время работы батареи источника питания, ч.: - в диапазоне напряжений 22 - 700 мВ |
24 |
|
- в диапазоне напряжений 2,2 - 1000 В |
72 |
|
Габаритные размеры (В^Ш^Г), мм, не более: - 792А АС/DC TRANSFER STANDARD |
178x216x305 |
|
- 792A-7001 POWER PACK |
178x216x305 |
|
- 792A-7002 1000 V RANGE RESISTOR |
76x89x140 |
|
- 792А-7003 TRANSFER SWITCH |
76x89x140 |
|
Масса, кг, не более: - 792А АС/DC TRANSFER STANDARD |
8,4 |
|
- 792A-7001 POWER PACK |
8,9 |
|
- 792A-7002 1000 V RANGE RESISTOR |
1,6 |
|
- 792А-7003 TRANSFER SWITCH |
1,6 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
