Сведения о средстве измерений: 86249-22 Анализаторы кабельные

Номер по Госреестру СИ: 86249-22
86249-22 Анализаторы кабельные
(DSX-602)

Назначение средства измерений:
Анализаторы кабельные DSX-602 (далее - анализаторы) предназначены для измерений электрических параметров кабелей, тестирования и хранения во внутренней памяти результатов тестирования.

сертификация программного обеспечения
Внешний вид. Анализаторы кабельные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы кабельные
Рисунок № 1
Внешний вид. Анализаторы кабельные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы кабельные
Рисунок № 2

Общие сведения

Дата публикации - 27.07.2022
Срок свидетельства - 26.07.2027
Номер записи - 188233
ID в реестре СИ - 1401092
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

DSX-602, -,

Производитель

Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1789 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы кабельные (DSX-602)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Fluke Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86249-22
26.07.2027
Анализаторы кабельные, DSX-602
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
87803-22
28.12.2027
Мультиметры цифровые прецизионные, Fluke
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
89068-23

Преобразователь переменного напряжения прецизионный, Fluke 792A
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
89633-23

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
90517-23

Вольтметр переменного напряжения эталонный, Fluke 5790В
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
90518-23

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
91785-24

Шунты переменного тока, Fluke A40B
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
92006-24

Мера напряжения, Fluke 732С
"Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Кто поверяет Анализаторы кабельные (DSX-602)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КИА"
(РОСС RU.0001.310033)
  • -
  • 1 1 0 1 0 0 0 0
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • DSX-602
  • 1 0 1 0 1 0 1
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • DSX-602
  • 2 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • DSX-602
  • 1 0 1 0 1 0 1

    Стоимость поверки Анализаторы кабельные (DSX-602)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (далее - ПО) с управляющими функциями Versiv и внешнее ПО управления тестированием кабельных систем LinkWare РС, устанавливаемое на ПК. ПО LinkWare РС позволяет передавать результаты тестирования на ПК, систематизировать и проверять результаты измерений, печатать отчёты о тестировании. В комплект ПО LinkWare РС входят: веб-приложение LinkWare Live, позволяющее управлять с ПК или мобильного устройства, и ПО для статистического анализа LinkWare Stats, выполняющее статистический анализ отчётов тестирования кабелей и создания графических рисунков.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование встроенного ПО

    Versiv

    Номер версии (идентификационный номер) ПО

    не ниже V6.5 Build 5

    Идентификационное наименование внешнего ПО

    LinkWare РС

    Номер версии (идентификационный номер) ПО

    не ниже 5.0


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель устройств Main и Remote в виде наклейки со стойким к истиранию покрытием.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главах 2 и 3 руководства по эксплуатации DSX-602.001 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам кабельным DSX-602

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»;

    Стандарт предприятия Fluke Corporation. Анализаторы кабельные DSX-602.

    Правообладатель

    «Fluke Corporation», США

    Адрес: Р.О. Box 9090, Everett, WA 98206-9090, USA

    Web-сайт: www.fluke.com

    Изготовитель

    «Fluke Corporation», США
    Адрес: Р.О. Box 9090, Everett, WA 98206-9090, USA
    Web-сайт: www.fluke.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, город Солнечногорск,
    рабочий поселок Менделеево, промзона ВНИИФТРИ
    Телефон (факс): (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Правообладатель

    «Fluke Corporation», США
    Адрес: Р.О. Box 9090, Everett, WA 98206-9090, USA
    Web-сайт: www.fluke.com

    Принцип действия анализаторов основан на измерении электрических сигналов, подаваемых на тестируемое устройство, и отклика от устройства с помощью приемника с преобразованием электрических сигналов в цифровую форму. Анализаторы выполняют полное тестирования кабелей CAT 3, CAT 4, CAT 5, CAT 5е, CAT 6, CAT 6А стандарта TIA и кабелей Class С, Class D, Class Е, Class Еа стандарта ISO/IEC с отображением результатов тестирования в графическом виде.

    Конструктивно анализаторы состоят из двух портативных устройств - основного (Main) и удалённого (Remote), обеспечивающих измерения параметров кабеля с окончаниями, находящимися в двух разных местах. Подключение тестируемого кабеля осуществляется через интерфейсный адаптер. Устройства имеют на лицевой панели кнопку включения/выключения, кнопку для запуска теста, на боковой панели разъём для адаптера питания от сети переменного тока, разъём для гарнитуры и порт micro-AB USB для подключения к персональному компьютеру (далее - ПК). Также устройство Main имеет разъём для порта USB типа А для подключения USB-накопителя, разъём RJ45 для подключения к облачным сервисам Fluke Networks LinkWare Live. Результаты измерений отображаются на сенсорном жидкокристаллическом 5,7-дюймовом табло индикации устройства Main в цифровом и графическом видах. Устройство Remote имеет на лицевой панели индикаторы PASS, TEST, FAIL, TALK, TONE, LOW BATTERY, на боковой панели гнездо для порт micro-AB USB.

    Анализаторы оснащены встроенным радиомодулем Wi-Fi.

    Питание анализаторов осуществляется от сети переменного тока или от литий-ионной аккумуляторной батареи.

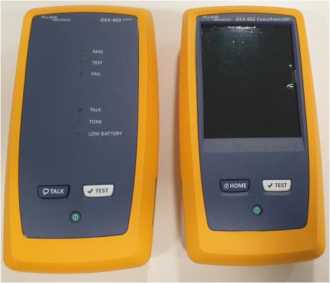

    Общий вид анализатора представлен на рисунке 1.

    Внешний вид. Анализаторы кабельные (DSX-602), http://oei-analitika.ru

    a) устройство Remote б) устройство Main

    Рисунок 1 - Общий вид анализатора

    Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на одном винте крепления на задних панелях устройств Remote и Main.

    Заводской (серийный) номер в виде цифрового кода и знак утверждения типа наносятсян на наклейку типографским способом, установленную на задних панелях устройств Remote и Main.

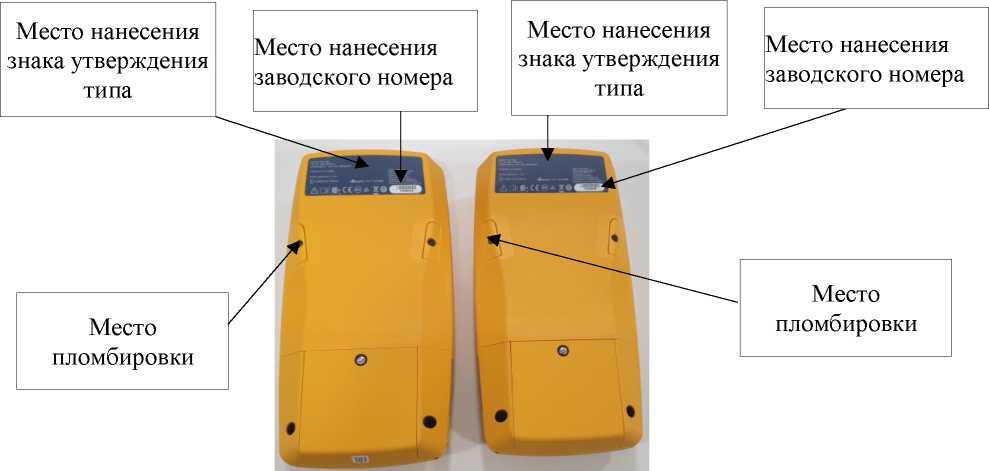

    Места пломбировки от несанкционированного доступа, места расположения знака утверждения типа, заводского (серийного) номера представлены на рисунке 2.

    Внешний вид. Анализаторы кабельные (DSX-602), http://oei-analitika.ru

    a) устройство Remote б) устройство Main

    Рисунок 2 - Места расположения пломбировки от несанкционированного доступа, знака утверждения типа и заводского (серийного) номера


    Таблица 4 - Комплектность анализатора

    Наименование

    Обозначение

    Количество

    Анализатор кабельный DSX-602 в составе:

    • - устройство Main

    • - устройство Remote

    -

    1 шт.

    1 шт.

    Комплект принадлежностей

    -

    1 к-т

    Руководство по эксплуатации

    DSX-602.001 РЭ

    1 экз.


    аблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений электрического сопротивления, Ом

    от 0 до 540

    Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом

    ±(1 + 0,01 • Rизм*)

    Диапазон измерений длины кабеля, м:

    • - устройство Main

    • - совместно устройства Main и Remote

    от 0 до 800

    от 0 до 150

    Пределы допускаемой абсолютной погрешности измерений длины кабеля, м:

    • - устройство Main

    от 0 до 150 м включ.

    св. 150 до 800 м

    • - совместно устройства Main и Remote

    ±(0,3 + 0,02 L™**)

    ±(0,3 + 0,04 Lизм)

    ±(0,3 + 0,02 Lизм)

    Диапазон измерений вносимого затухания в диапазоне частот тестового сигнала от 1 до 100 МГ ц, дБ

    от 0 до 60

    Пределы допускаемой абсолютной погрешности измерений вносимого затухания, дБ

    ±0,5

    Диапазон частот тестового сигнала в режиме индикации, МГц

    св. 100 до 500

    *   Rизм - измеренное значение электрического сопротивления, Ом;

    ** Lизм - измеренное значение длины кабеля, м

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электропитания:

    - от литий-ионной аккумуляторной батареи

    напряжение, В

    7,2

    ёмкость, мА-ч

    4000

    - от сети переменного тока через сетевой адаптер

    напряжение, В

    от 120 до 240

    частота, Гц

    от 47 до 63

    Габаритные размеры устройств Main и Remote, мм, не более:

    - высота

    64

    - ширина

    132

    - длина

    260

    Масса, кг, не более:

    - устройство Main

    1,35

    - устройство Remote

    1,10

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность окружающего воздуха при тем-

    пературе +25 °С, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106
