Номер по Госреестру СИ: 90517-23
90517-23 Вольтметр переменного напряжения эталонный
(Fluke 5790В)
Назначение средства измерений:
Вольтметр переменного напряжения эталонный Fluke 5790В (далее по тексту -вольтметр) предназначен для измерений переменного напряжения в диапазоне уровней от 10 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц. Дополнительной функцией вольтметра является измерение постоянного напряжения.
Внешний вид.
Вольтметр переменного напряжения эталонный
Рисунок № 1
Внешний вид.
Вольтметр переменного напряжения эталонный
Рисунок № 2
Общие сведения
Дата публикации - 21.11.2023
Срок свидетельства -
Номер записи - 192447
ID в реестре СИ - 1412266
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2396 от 2023.11.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Вольтметр переменного напряжения эталонный (Fluke 5790В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Fluke Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86249-22 26.07.2027 |
Анализаторы кабельные, DSX-602 "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
87803-22 28.12.2027 |
Мультиметры цифровые прецизионные, Fluke "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89068-23 |
Преобразователь переменного напряжения прецизионный, Fluke 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89633-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90517-23 |
Вольтметр переменного напряжения эталонный, Fluke 5790В "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90518-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
91785-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92006-24 |
Мера напряжения, Fluke 732С "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92611-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94254-24 |
Преобразователь переменного напряжения, 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Кто поверяет Вольтметр переменного напряжения эталонный (Fluke 5790В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вольтметр переменного напряжения эталонный (Fluke 5790В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вольтметр имеет встроенное программное обеспечение (ПО) «5790В Firmware». ПО предназначено для сбора, обработки, отображения, хранения и передачи информации об измеряемой величине.
Уровень защиты ПО - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО вольтметра
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
5790В Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.02.00 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные, если имеются |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 4 «Управление с передней панели», разделах «Режим измерения» и «Режим передачи» документа «Вольтметра переменного напряжения эталонного Fluke 5790B. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц, утвержденная приказом Росстандарта от 18 августа 2023г. № 1706;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520.
Правообладатель
«Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Изготовитель
«Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
«Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
К настоящему типу СИ относится вольтметр переменного напряжения эталонный Fluke 5790B с заводским № 6118901.
Принцип действия вольтметра основан на сравнении действующего значения переменного напряжения с постоянным напряжением посредством термопреобразователя фирмы Fluke. В режиме измерения прибор работает как цифровой вольтметр с разрешением 8 знаков, при этом используется внутренний источник постоянного тока. Вольтметр автоматически осуществляет переключение и расчеты и отображает на жидкокристаллическом дисплее среднеквадратическое значение измеряемого переменного напряжения, его частоту, полярность и значение измеряемого постоянного напряжения.
Для подключения измеряемого напряжения вольтметр снабжен винтовыми клеммами, а также коаксиальным 50-омным входным соединителем типа «N». Пользователь выбирает наиболее удобный способ подключения измеряемого напряжения сенсорными клавишами выбора входных соединителей: INPUT 1 (вход 1) - 50-омный коаксиальный соединитель типа “N”; INPUT 2 (вход 2) - винтовые клеммы.
Винтовые клеммы «AUX» предназначены для подключения шунтов переменного тока Fluke A40, А40А, А40В.
Вольтметр автоматически выбирает требуемый поддиапазон измеряемого напряжения, либо пользователь сам выбирает необходимый поддиапазон измерений нажатием соответствующей сенсорной клавиши на передней панели прибора.
Кроме того, на передней панели вольтметра расположены:
-
- кнопка включения-выключения вольтметра;
-
- USB-порт для подключения USB-накопителя при сохранении отчетов о калибровке и обновлении прошивки прибора;
-
- клавиша «Reset» для принудительного возврата вольтметра в исходное состояние;
-
- клавиша «Guard» для размыкания и замыкания внутреннего соединения между GUARD и наружной оболочкой соединителя «INPUT 1» или винтовой клеммой LO соединителя «INPUT 2», в зависимости от выбранного входного сигнала. При включении вольтметра в сеть включается внутреннее соединение GUARD. При нажатии на клавишу «Guard» размыкается внутреннее соединение GUARD и в верхнем углу дисплея отображается индикация «Guard ON».
На задней панели вольтметра расположены:
- разъем «AC PWR INPUT» для подключения сетевого кабеля питания;
- главный переключатель «ON/OFF» («ВКЛ/ВЫКЛ), который должен находиться в положении «ON» («ВКЛ») перед тем, как программируемая кнопка включения-выключения вольтметра на передней панели начнет функционировать;
-
- USB-порт для дистанционного управления вольтметром;
-
- разъем «RS 232» - последовательный порт для удаленного управления вольтметром;
-
- разъем «Ethernet» - для дистанционного управления прибором;
-
- разъем «IEEE-488» - для эксплуатации вольтметра в дистанционном режиме в качестве источника или приемника сообщений по шине IEEE-488;
-
- винтовая клемма для подключения заземления.
Общий вид вольтметра переменного напряжения эталонного Fluke 5790B представлен на рисунке 1.
Нанесение знака поверки на вольтметр переменного напряжения эталонный Fluke 5790B не предусмотрено.

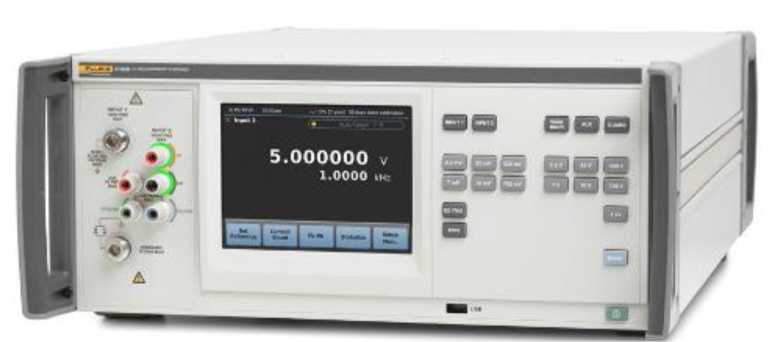

Рисунок 1 - Общий вид вольтметр переменного напряжения эталонного Fluke 5790B
Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки показано на рисунке 2. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 3.
Маркировочная наклейка
Рисунок 2
Место нанесения пломбы в виде наклейки
Схема пломбировки от несанкционированного доступа, место нанесения
маркировочной наклейки
Место нанесения заводского номера

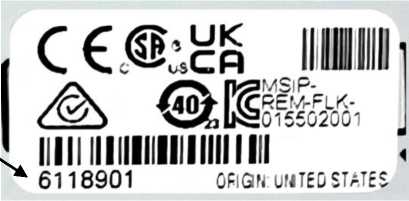

Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера
Таблица 5 - Комплектность вольтметра переменного напряжения эталонного Fluke 5790B (зав. № 6118901)
|
Наименование |
Обозначение |
Количество |
|
Вольтметр переменного напряжения эталонный |
Fluke 5790В |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Соединитель коаксиальный |
«тип N» - «тип III по ГОСТ 13317» |
1 шт. |
|
Руководство по эксплуатации, паспорт |
- |
1 шт. |
Основные метрологические и технические характеристики вольтметра приведены в таблицах 2, 3 и 4.
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений в режиме измерения переменного напряжения приведены в табл. 2.
|
Поддиапазон напряжений |
Диапазон частот |
Пределы допускаемой абсолютной погрешности |
|
от 10 мВ до 22 мВ включ. |
от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(290^10-6/U + 1,3 мкВ) ±(190-10’6-U + 1,3 мкВ) ±(l10^10-6-U + 1,3 мкв) ±(210^10-6/U + 2,0 мкВ) ±(310-10-6-U + 2,5 мкВ) ±(81040-^U + 4,0 мкВ) ±(89040-6^U + 8,0 мкВ) ±(1700^10-6/U + 8,0 мкВ) |
|
Поддиапазон напряжений |
Диапазон частот |
Пределы допускаемой абсолютной погрешности |
|
от 19 мВ до 70 мВ включ. |
от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(240^10-6/U + 1,5 мкВ) ±(l20^10-6/U + 1,5 мкВ) ±(6540-6^U + 1,5 мкВ) ±(130^10-6/U + 2,0 мкВ) ±(260^10-6/U + 2,5 мкВ) ±(510^10-6/U + 4,0 мкВ) ±(б70^10-6/Л + 8,0 мкВ) ±(1100^10-6/U + 8,0 мкВ) |
|
от 60 мВ до 220 мВ включ. |
от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(210^10-6/U + 1,5 мкВ) ±(8540-6^U + 1,5 мкВ) ±(з8^10-6/Л + 1,5 мкВ) ±(б9^10-6/П + 2,0 мкВ) ±(160-10’6-U + 2,5 мкВ) ±(250^10-6/U + 4,0 мкВ) ±(380^10-6/U + 8,0 мкВ) ±(1000^10-6/U + 8,0 мкВ) |
|
от 190 мВ до 700 мВ включ. |
от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(210^10-6/U + 1,5 мкВ) ±(76^10-6/U + 1,5 мкВ) ±(з3^10-6/Л + 1,5 мкВ) ±(51-10’6-U + 2,0 мкВ) ±(79^10-6/U + 2,5 мкВ) ±(18040-6^U + 4,0 мкВ) ±(300^10-6/U + 8,0 мкВ) ±(96040-^U + 8,0 мкВ) |
|
от 600 мВ до 2,2 В включ. |
от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(200-10’6-U) ±(66^10-6/U) ±(2440-6^U) ±(4640-6^U) ±(71-10’6-U) ±(16040<U) ±(26040-6^U) ±(90040^U) |
|
от 1,9 В до 7 В включ. |
от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(200-10’6-U) ±(67^10-6/U) ±(2440-6^U) ±(4840-6^U) ±(81-10’6-U) ±(19040<U) ±00040<U) ±(1200^10-6/U) |
|
Поддиапазон напряжений |
Диапазон частот |
Пределы допускаемой абсолютной погрешности |
|
от 6 В до 22 В включ. |
от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. |
±(200-10"6-U) ±(67^10"6/U) ±(27-10"6-U) ±(48-10"6-U) ±(81-10"6-U) ±(19040^U) ±(400-10"6-U) ±(1200^10"6/U) |
|
от 19 В до 70 В включ. |
от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. |
±(200-10"6-U) ±(68^10"6/U) ±(32^10"6/U) ±(57-10"6-U) ±(94-10"6-U) |
|
от 60 В до 220 В включ. |
от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. |
±(200-10"6-U) ±(68^10"6/U) ±(31-10"6-U) ±(б9^10"6/и) ±(98-10"6-U) |
|
от 190 В до 700 В включ. |
от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. |
±(200-10"6-U) ±(99^10"6/U) ±(41-10"6-U) ±(130-10-6-U) ±(500-10"6-U) |
|
от 600 В до 1050 В включ. |
от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. |
±(200-10"6-U) ±(99^10"6/U) ±(з8^10"6/и) ±(130-10-6-U) ±(500-10"6-U) |
|
Примечания к таблице
| ||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений в режиме измерения
постоянного напряжения приведены в табл. 3.
|
Поддиапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
от 60 до 220 мВ включ. |
±(3840-6^U + 1,5 мкВ) |
|
от 190 до 700 мВ включ. |
±(33^10-6/U + 1,5 мкВ) |
|
от 600 мВ до 2,2 В включ. |
±(2440-6^U) |
|
от 1,9 до 7 В включ. |
±(2440-6^U) |
|
от 6 до 22 В включ. |
±(2740^U) |
|
от 19 до 70 В включ. |
±(3240^U) |
|
от 60 до 220 В включ. |
±(31-10’6-U) |
|
от 190 до 700 В включ. |
±(41-10’6-U) |
|
от 600 до 1050 В включ. |
±(3840-6^U) |
|
Примечание: Характеристика погрешности напряжения постоянного тока действительна только в том случае, когда входной сигнал положительной полярности усредняется с равным входным сигналом отрицательной полярности, чтобы устранить ошибки. Не рекомендуется использовать «INPUT 1» (вход 1) для измерения постоянного напряжения из-за наличия термоЭДС в соединителе типа «N». Подробную информацию см. в Руководстве по эксплуатации. | |
В таблицах 2 и 3 символ U - значение измеряемого вольтметром напряжения
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, оС |
от +21 до +25 |
|
- относительная влажность окружающего воздуха, %, не более: |
до 80 |
|
- атмосферное давление, кПа |
от 76,3 до 126,3 |
|
Время предварительного прогрева, мин. |
30 |
|
Питание от сети переменного тока: - частота, Гц |
50,0 ± 0,5 |
|
- напряжение, В |
230 ± 23 |
|
Потребляемая мощность, ВА, не более |
100 |
|
Габаритные размеры (В*Ш*Г), мм, не более: |
178x432x630 |
|
Масса, кг, не более: |
24 |
|
Наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
