Номер по Госреестру СИ: 89068-23
89068-23 Преобразователь переменного напряжения прецизионный
(Fluke 792A)
Внешний вид.
Преобразователь переменного напряжения прецизионный
Рисунок № 1
Внешний вид.
Преобразователь переменного напряжения прецизионный
Рисунок № 2
Общие сведения
Дата публикации - 26.05.2023
Срок свидетельства -
Номер записи - 191116
ID в реестре СИ - 1408892
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Преобразователь переменного напряжения прецизионный (Fluke 792A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Fluke Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86249-22 26.07.2027 |
Анализаторы кабельные, DSX-602 "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
87803-22 28.12.2027 |
Мультиметры цифровые прецизионные, Fluke "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89068-23 |
Преобразователь переменного напряжения прецизионный, Fluke 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89633-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90517-23 |
Вольтметр переменного напряжения эталонный, Fluke 5790В "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90518-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
91785-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92006-24 |
Мера напряжения, Fluke 732С "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92611-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94254-24 |
Преобразователь переменного напряжения, 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Преобразователь переменного напряжения прецизионный (Fluke 792A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 3 | 2 | 5 | 0 | 7 | 2 | 5 |
Стоимость поверки Преобразователь переменного напряжения прецизионный (Fluke 792A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе «Проведение преобразования» руководства по эксплуатации преобразователя переменного напряжения прецизионного 792А.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 г. № 1942.
Правообладатель
«Fluke Corporation», США
Юридический адрес: 6920 Seaway Blvd. Everett, WA 98203, USA Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Изготовитель
«Fluke Corporation», СШААдрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
«Fluke Corporation», США
Юридический адрес: 6920 Seaway Blvd. Everett, WA 98203, USA Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
К настоящему типу СИ относится преобразователь переменного напряжения прецизионный Fluke 792А с заводским № 5438001.
Принцип действия преобразователя переменного напряжения прецизионного 792А основан на разновременном сравнении действующего значения переменного напряжения с постоянным напряжением посредством специального запатентованного термопреобразователя.
Преобразователь переменного напряжения прецизионный 792А представляет собой:
-
- основной блок (792А АС/DC TRANSFER STANDARD) в металлическом корпусе с расположенными на его передней панели переключателем диапазонов измерений; светодиодным индикатором "OVERLOAD" (ПЕРЕГРУЗКА); специальным гнездом для подключения напряжения источника питания; гнездами-зажимами для подключения защитного заземления и 61/2 разрядного цифрового вольтметра постоянного напряжения. На задней панели расположен соединитель типа "N" для подключения специального входного переключателя;
-
- источник питания (792A-7001 POWER PACK) в металлическом корпусе с расположенными на его передней панели переключателем рода работы и светодиодными индикаторами рода работы - "CHARGE" (ЗАРЯД БАТАРЕИ), "LOW BAT" (НИЗКИЙ УРОВЕНЬ ЗАРЯДА БАТАРЕИ), "OPERATE" (РАБОТА) и специальным гнездом для подключения напряжения питания основного блока. На задней панели источника питания находится разъем для подключения шнура питания, переключатель напряжения питания - " " (ВКЛ), "О" (ВЫКЛ);
-
- добавочный резистор (792A-7002 1000 V RANGE RESISTOR) в металлическом корпусе для обеспечения диапазона измерений 1000 В с обозначенными входным и выходным разъемами;
-
- специальный переключатель (792А-7003 TRANSFER SWITCH) в металлическом корпусе с двумя парами входных гнезд-зажимов "INPUT 1" (ВХОД 1) и "INPUT 2" (ВХОД 2) для подключения измеряемого напряжения и (или) напряжения постоянного тока; переключателем выбора режима работы "INPUT 1" (ВХОД 1), "INPUT 2" (ВХОД 2) или "OFF" (ВЫКЛ); выходным соединителем типа "N" для подключения к основному блоку.
Общий вид преобразователя переменного напряжения прецизионного Fluke 792А представлен на рисунке 1.
Нанесение знака поверки на преобразователь переменного напряжения прецизионный Fluke 792А не предусмотрено.
Источник
питания
Основной блок
\
/
Добавочный резистор
Специальный переключатель

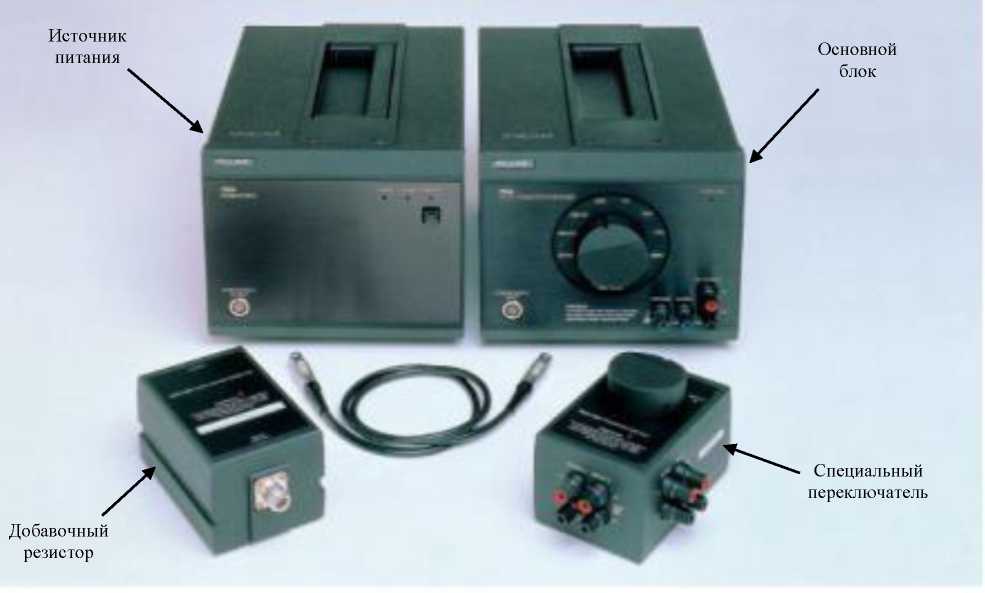

Рисунок 1 - Общий вид преобразователя Fluke 792А

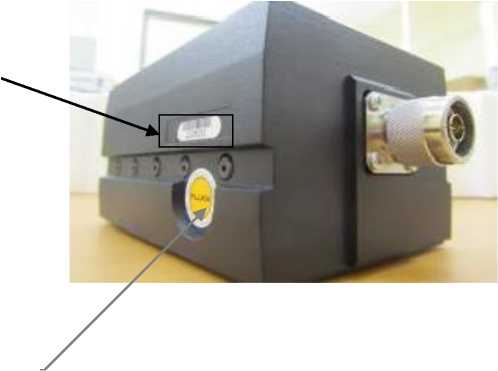

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки добавочного резистора (792A-7002 1000 V RANGE RESISTOR) показано на рисунке 2. Заводской номер нанесен на маркировочную наклейку в виде цифрового кода.
Место нанесения заводского номера
Место нанесения пломбы в виде наклейки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения заводского номера
Таблица 3 - Комплектность преобразователя переменного напряжения прецизионного Fluke 792А (зав. № 5438001)
|
Наименование |
Обозначение |
Количество |
|
Преобразователь состоит из: | ||
|
- основной блок |
Fluke 792А АС/DC TRANSFER STANDARD |
1 шт. |
|
- источник питания |
Fluke 792A-7001 POWER PACK |
1 шт. |
|
- добавочный резистор |
Fluke 792A-7002 1000 V RANGE RESISTOR |
1 шт. |
|
- переключатель |
Fluke 792А-7003 TRANSFER SWITCH |
1 шт. |
|
- сетевой кабель |
1 шт. | |
|
- руководство по эксплуатации |
1 шт. | |
|
- кабель соединительный |
1 шт. |
Основные метрологические и технические характеристики мультиметров приведены в таблицах 1 и 2.
Таблица 1 - Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока приведены в табл. 1.
|
Верхнее значение поддиапазона измерений |
ивх |
Пределы допускаемой абсолютной погрешности, ± 10-6 • К • Ubx | |||||||
|
Значения коэфс |
)ициента К при частоте | ||||||||
|
10 Гц |
20 Гц |
1 кГц |
10 кГц |
20 кГц |
50 кГц |
100 кГц |
1 МГц | ||
|
22 мВ |
10 мВ |
1000 |
500 |
300 |
300 |
300 |
700 |
1500 |
5000 |
|
220 мВ |
100 мВ |
600 |
150 |
60 |
60 |
80 |
110 |
300 |
2500 |
|
200 мВ |
600 |
150 |
60 |
60 |
80 |
110 |
300 |
2500 | |
|
700 мВ |
600 мВ |
900 |
300 |
60 |
60 |
80 |
100 |
300 |
2500 |
|
1 В |
600 |
150 |
20 |
45 |
55 |
75 |
150 |
500 | |
|
Z,Z D |
2 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 |
500 |
|
2 В |
600 |
150 |
25 |
45 |
55 |
75 |
150 |
530 | |
|
7 В |
6 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 |
520 |
|
22 В |
10 В |
600 |
150 |
20 |
45 |
55 |
75 |
150 |
590 |
|
20 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 |
590 | |
|
20 В |
600 |
150 |
25 |
45 |
55 |
75 |
150 | ||
|
70 В |
60 В |
900 |
300 |
20 |
45 |
55 |
75 |
150 | |
|
220 В |
100 В |
600 |
150 |
30 |
45 |
55 |
75 |
150 | |
|
200 В |
900 |
300 |
27 |
45 |
55 |
75 |
150 | ||
|
1000 В |
200 В |
300 |
95 |
40 |
45 |
55 |
75 |
150 | |
|
600 В |
27 |
45 |
55 |
75 |
150 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, оС |
от +18 до +28 |
|
- относительная влажность окружающего воздуха, % |
до 75 при 28 оС |
|
- атмосферное давление, кПа |
от 84 до 104 |
|
Время предварительного прогрева, мин. |
30 |
|
Питание от сети переменного тока: - частота, Гц |
50 - 60 |
|
- напряжение, В |
230 ± 23 |
|
Потребляемая мощность, ВА, не более |
45 |
|
Время работы батареи источника питания, ч.: - в диапазоне напряжений 22 - 700 мВ |
24 |
|
- в диапазоне напряжений 2,2 - 1000 В |
72 |
|
Габаритные размеры (В*Ш*Г), мм, не более: - 792А АС/DC TRANSFER STANDARD |
178x216x305 |
|
- 792A-7001 POWER PACK |
178x216x305 |
|
- 792A-7002 1000 V RANGE RESISTOR |
76x89x140 |
|
- 792А-7003 TRANSFER SWITCH |
76x89x140 |
|
Масса, кг, не более: - 792А АС/DC TRANSFER STANDARD |
8,4 |
|
- 792A-7001 POWER PACK |
8,9 |
|
- 792A-7002 1000 V RANGE RESISTOR |
1,6 |
|
- 792А-7003 TRANSFER SWITCH |
1,6 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
