Номер по Госреестру СИ: 90518-23
90518-23 Шунты переменного тока
(Fluke A40B)
Внешний вид.
Шунты переменного тока
Рисунок № 1
Внешний вид.
Шунты переменного тока
Рисунок № 2
Внешний вид.
Шунты переменного тока
Рисунок № 3
Внешний вид.
Шунты переменного тока
Рисунок № 4
Внешний вид.
Шунты переменного тока
Рисунок № 5
Общие сведения
Дата публикации - 21.11.2023
Срок свидетельства -
Номер записи - 192448
ID в реестре СИ - 1412267
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Fluke A40B,
Производитель
Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2396 от 2023.11.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Шунты переменного тока (Fluke A40B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Fluke Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86249-22 26.07.2027 |
Анализаторы кабельные, DSX-602 "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
87803-22 28.12.2027 |
Мультиметры цифровые прецизионные, Fluke "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89068-23 |
Преобразователь переменного напряжения прецизионный, Fluke 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
89633-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90517-23 |
Вольтметр переменного напряжения эталонный, Fluke 5790В "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90518-23 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
91785-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92006-24 |
Мера напряжения, Fluke 732С "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
92611-24 |
Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94254-24 |
Преобразователь переменного напряжения, 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Шунты переменного тока (Fluke A40B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Шунты переменного тока (Fluke A40B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke А40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke А40В. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.
Правообладатель
«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Изготовитель
«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
К настоящему типу СИ относятся шунты переменного тока Fluke A40B.
Таблица 1 - заводские номера шунтов.
|
Наименование, обозначение и номинальное значение переменного тока |
Заводской № |
|
Шунты переменного тока Fluke A40B: 1 мА |
612080294 |
|
100 А |
612081879 |

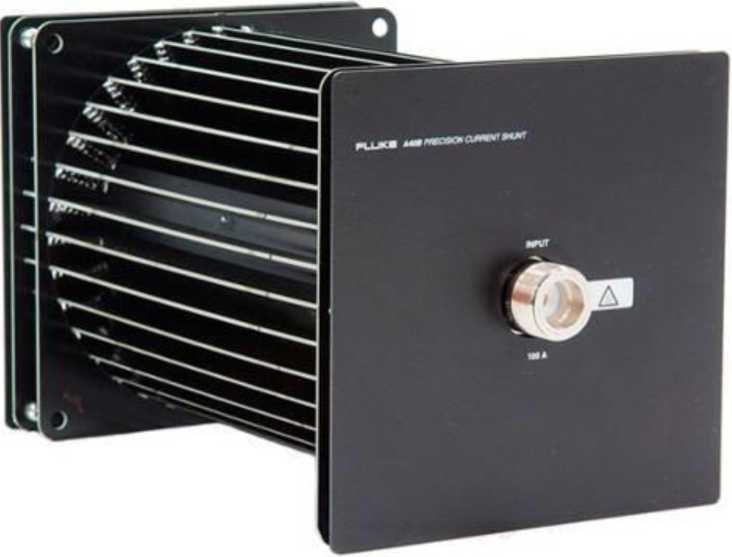

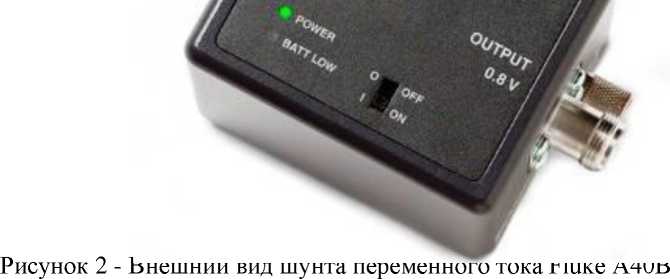

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунта переменного тока Fluke A40B 100 А представлен на рисунке 1. Внешний вид шунта переменного тока Fluke A40B 1 мА представлен на рисунке 2.
Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.
Рисунок 1 - В
1 мА

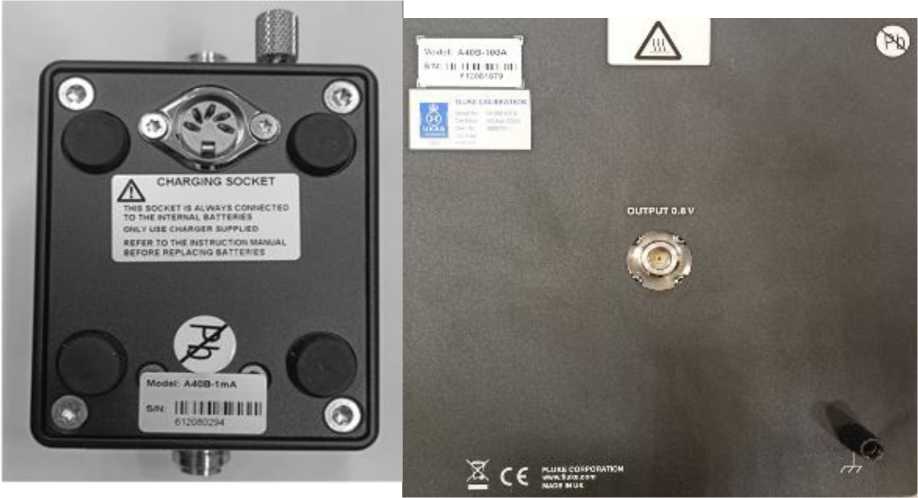

Место нанесения маркировочной наклейки показано на рисунке 3. Пломбирование шунтов не проводится. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.
