Номер по Госреестру СИ: 91858-24
91858-24 Анализаторы пыли
(LDM-200)
Назначение средства измерений:
Анализаторы пыли LDM-200 (далее - анализаторы) предназначены для измерений массовой концентрации пыли во влажных пылегазовых потоках (температура ниже точки росы) стационарных источников загрязнения окружающей среды.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Общие сведения
Дата публикации - 15.04.2024
Срок свидетельства - 12.04.2029
Номер записи - 193731
ID в реестре СИ - 1415780
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№969 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы пыли (LDM-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou) Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86919-22 28.09.2027 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
89927-23 05.09.2028 |
Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91646-24 22.03.2029 |
Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91679-24 22.03.2029 |
Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91858-24 12.04.2029 |
Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
94426-25 24.01.2030 |
Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95119-25 07.04.2030 |
Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95467-25 14.05.2030 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
96145-25 14.08.2030 |
Анализаторы влажности, HMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы пыли (LDM-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Анализаторы пыли (LDM-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО «SYNSPEC PM» - для управления. К метрологически значимой части встроенного ПО относится часть ПО, отвечающая за получение результата измерений; автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
|
Номер версии (идентификационный номер) ПО |
SYNSPECPM.X.X.X.X *) |
|
*) Символы «Х» обозначают метрологически незначимую часть. | |
Знак утверждения типа
Знак утверждения типананосится на этикетку анализаторов и титульный лист руководства по эксплуатации с помощью графических устройств.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, п. 4 «Эксплуатация и обслуживание».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»;
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Focused Photonics (Hangzhou) Inc.
ПравообладательFocused Photonics (Hangzhou) Inc., КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018
Web-сайт: www.fpi-inc.com
E-mail: kan_zhao@fpi-inc.com
Изготовитель
Focused Photonics (Hangzhou) Inc., КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Адреса мест осуществления деятельности:
760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
459 Qianmo Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
2466 Qingshanhu Technology Road, Lin'an District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018
Web-сайт: www.fpi-inc.com
E-mail: kan_zhao@fpi-inc.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Мендлеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Focused Photonics (Hangzhou) Inc., КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018
Web-сайт: www.fpi-inc.com
E-mail: kan_zhao@fpi-inc.com
Принцип действия анализаторов - оптический. Анализируемая проба отбирается из пылегазового потока через пробоотборный зонд и поступает в измерительную кювету. Луч, формируемый источником оптического излучения - лазерным диодом, попадает в кювету с анализируемой пробой, где рассеивается находящимися на его траектории частицами пыли. Рассеянное излучение регистрируется приёмником - фотодетектором. Интенсивность зарегистрированного излучения пропорциональна массовой концентрации пыли в пылегазовом потоке.
Конструктивно анализаторы выполнены в едином блоке, состоящем из следующих основных узлов: комбинированного пробоотборного зонда, помещаемого в газоход; измерительной кюветы; системы задания объёмного расхода.
Комбинированный пробоотборный зонд оснащается изокинетическими наконечниками диаметром 2,8; 3,8 или 4,6 мм для скоростей пылегазовых потоков от 5 до 40 м/с, пневмометрической трубкой S-типа и датчиком температуры Pt-100. Зонды выпускаются длиной 0,3 и 1 м. Нагрев и осушка отбираемой пробы осуществляются внутри пробоотборного зонда и измерительной кюветы. Отбор анализируемой пробы через зонд и её возврат в газоход после прохождения измерительной кюветы осуществляется с помощью струйного насоса, питаемого от внешнего источника сжатого воздуха, и регулируется системой задания объёмного расхода на основе трубки Вентури и приводного клапана.
Корпус анализаторов выполнен в виде металлического короба с защитой от воздействия окружающей среды: доступ к узлам анализаторов осуществляется через дверцы, снабженные ключевыми замками. Монтаж анализаторов на газоходы осуществляется с помощью специальных фланцев.
Управление анализаторами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения или с помощью ЖК-дисплея и кнопок на передней панели анализаторов. Передача данных осуществляется по интерфейсу связи RS-485 и токовому выходу (токовая петля). Электрическое питание осуществляется от сети переменного тока.
Результаты измерений представляются в виде значений массовой концентрации пыли.
Анализаторы выпускаются в виде двух исполнений, отличающихся диапазонами измерений, которые настраиваются изготовителем при выпуске из производства. Верхняя граница диапазона измерений указывается в программном обеспечении анализаторов.
Общий вид анализаторов, места нанесения заводского номера и знака утверждения типа приведены на рисунке 1. Пломбировка, нанесение знака поверки на корпус анализаторов не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается: тип анализатора, заводской номер в цифро-буквенном формате и дата выпуска. Заводской номер наносится на этикетку с помощью графических устройств.

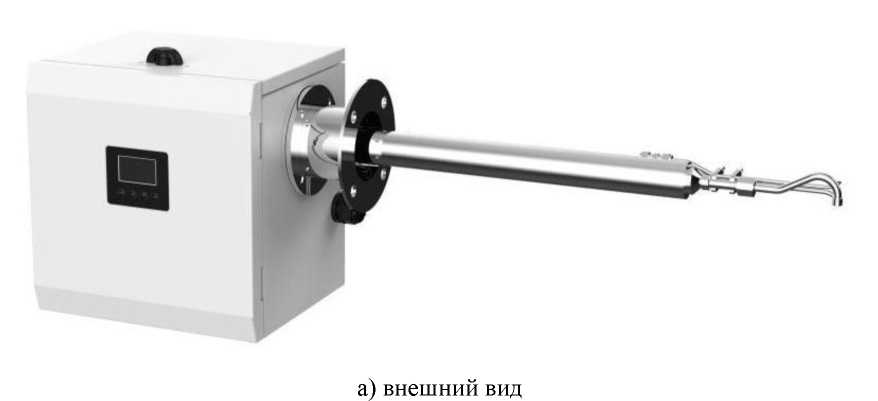

а) внешний вид
рр? Анализатор пыли
Модель LDM-200_____
Заводской номер:440Р2220005 |
Дата производства: 03.2023
Производитель: Focused Photonics (Hangzhou) Inc.
б) пример этикетки (места нанесения заводского номера и знака утверждения типа)
Рисунок 1 - Общий вид анализаторов
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли |
LDM-200 |
1 шт. |
|
Комплект принадлежностей Х) |
- |
1 комп. |
|
Автономное ПО «SYNSPEC PM» 2) |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации пыли (в зависимости от исполнения), мг/м3 |
от 0 до 200 от 0 до 10 |
|
Диапазон измерений массовой концентрации пыли (в зависимости от исполнения), мг/м3 |
от 0,5 до 200 от 0,5 до 10 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли *), % |
±20 |
|
*) При условии градуировки по анализируемой среде. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение сети переменного тока, В |
230±23 |
|
- частота сети переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, кВ-А, не более |
2 |
|
Габаритные размеры (без учёта зонда), мм, не более | |
|
- высота |
360 |
|
- ширина |
370 |
|
- длина |
310 |
|
Масса (без учёта зонда), кг, не более |
22 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
