Номер по Госреестру СИ: 96145-25
96145-25 Анализаторы влажности
(HMS-100)
Назначение средства измерений:
Анализаторы влажности HMS-100 (далее - анализаторы) предназначены для непрерывных автоматических измерений молярной доли паров воды (H2O) в газовых средах, в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Внешний вид.
Анализаторы влажности
Рисунок № 1
Внешний вид.
Анализаторы влажности
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 14.08.2030
Номер записи - ad647e1c-b4ca-8810-6659-a978bd968278
ID в реестре СИ - 1426719
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HMS-100,
Производитель
Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1685 от 2025.08.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы влажности (HMS-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou) Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86919-22 28.09.2027 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
89927-23 05.09.2028 |
Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91646-24 22.03.2029 |
Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91679-24 22.03.2029 |
Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91858-24 12.04.2029 |
Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
94426-25 24.01.2030 |
Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95119-25 07.04.2030 |
Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95467-25 14.05.2030 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
96145-25 14.08.2030 |
Анализаторы влажности, HMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Анализаторы влажности (HMS-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Анализаторы влажности (HMS-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов состоит из встроенного и автономного ПО.
Встроенное ПО анализаторов выполняет следующие функции:
-
- расчет молярной доли паров влаги;
-
- передача результатов измерений через токовые выходы (от 4 до 20 мА);
-
- передача результатов измерений через интерфейс RS-485;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация).
Встроенное ПО анализаторов имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.
Уровень защиты - «средний» по Р 50.2.077-2014.
Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет следующие функции:
-
- управление работой анализаторов;
-
- приём данных от анализаторов;
-
- настройка и калибровка анализаторов (ввод калибровочных констант);
-
- отображение результатов измерений на экран персонального компьютера (ПК);
-
- просмотр параметров анализаторов (в том числе версии встроенного ПО).
Автономное ПО анализаторов имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.
Уровень защиты - «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
- |
O2_H2O_Monitor.exe |
|
Номер версии (идентификационный номер), не ниже |
1.00 |
1.0 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на идентификационную табличку анализатора и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 6 «Запуск устройства» и 7 «Функции и параметры меню» документа «Анализаторы влажности HMS-100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия Focused Photonics (Hangzhou) Inc., Китай. Анализаторы влажности HMS-100;
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».
ПравообладательFocused Photonics (Hangzhou) Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 0571 8501 2111
E-mail: fpi-online@fpi-inc.com, juanxiu_zhong@fpi-inc.com
Изготовитель
Focused Photonics (Hangzhou) Inc., КитайАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 0571 8501 2111
E-mail: fpi-online@fpi-inc.com, juanxiu_zhong@fpi-inc.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Focused Photonics (Hangzhou) Inc., КитайАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China Телефон: +86 0571 8501 2111
E-mail: fpi-online@fpi-inc.com, juanxiu_zhong@fpi-inc.com
Принцип действия анализаторов - термодинамический.
Анализаторы являются стационарными приборами, конструктивно состоящими из зонда и контроллера. Внутри зонда установлены два датчика, которые подключаются к контроллеру с помощью соединительных проводов через отверстие, расположенное в верхней части зонда. В нижней части зонда находятся отверстия для подачи и отвода проб газа.
Анализаторы имеют цифровые интерфейсы передачи данных через токовый выход (от 4 до 20 мА) и через RS-485 для подключения к персональному компьютеру или другому цифровому устройству.
Заводской номер анализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, типографским способом наносится на идентификационную табличку, приклеиваемую к корпусу контроллера. Внешний вид таблички представлен на рисунке 2.
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализатора представлен на рисунке 1.
а
б

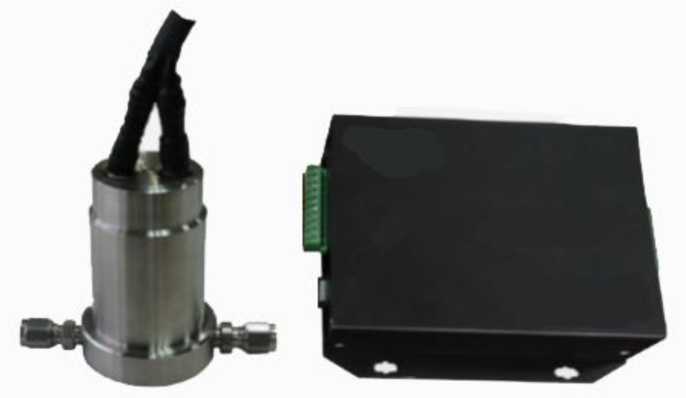

Рисунок 1 - Общий вид анализаторов: а - зонд, б - контроллер

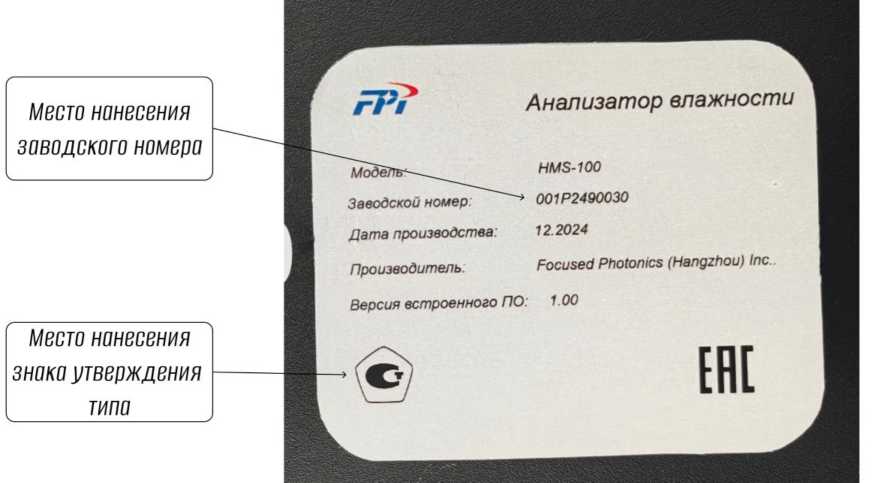

Рисунок 2 - Идентификационная табличка анализаторов с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний молярной доли влаги (Н2О), % (млн-1) |
от 0 до 40 (от 0 до 400000) |
|
Диапазон измерений молярной доли влаги (Н2О), % (млн-1) |
от 0,001 до 40 (от 10 до 400000) |
|
Пределы допускаемой приведенной1) погрешности измерений молярной доли влаги, в поддиапазоне от 0,001 % до 10 % включ., % |
±10 |
|
Пределы допускаемой относительной погрешности измерений молярной доли влаги, в поддиапазоне св. 10 % до 40 % включ., % |
±10 |
|
Предел допускаемого времени установления показаний Т0,9, с |
300 |
|
1) Нормирующим значением является верхняя граница поддиапазона измерений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 210 до 230 |
|
- частота переменного тока, Гц |
50/60 |
|
Время прогрева, мин, не более |
60 |
|
Диапазон значений расхода анализируемой пробы на входе, дм3/мин |
от 1 до 9 |
|
Потребляемая мощность, Вт, не более |
35 |
|
Габаритные размеры, мм, не более: | |
|
- зонд (длинахдиаметр) |
89х59 |
|
- контроллер (ширинахдлинахвысота) |
200x160x54 |
|
Масса, кг, не более: | |
|
- зонд |
1 |
|
- контроллер |
1,25 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
24000 |
