Номер по Госреестру СИ: 95119-25
95119-25 Модули параметров газового потока
(TPF-100)
Назначение средства измерений:
Модули параметров газового потока TPF-100 (далее - модуль) предназначены для автоматического измерения параметров газового потока (температуры, давления и скорости) в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Внешний вид.
Модули параметров газового потока
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 07.04.2030
Номер записи - 196910
ID в реестре СИ - 1424878
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Модули параметров газового потока (TPF-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou) Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86919-22 28.09.2027 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
89927-23 05.09.2028 |
Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91646-24 22.03.2029 |
Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91679-24 22.03.2029 |
Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91858-24 12.04.2029 |
Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
94426-25 24.01.2030 |
Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95119-25 07.04.2030 |
Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95467-25 14.05.2030 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
96145-25 14.08.2030 |
Анализаторы влажности, HMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Модули параметров газового потока (TPF-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Модули параметров газового потока (TPF-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую сторону модуля.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» документа «Модуль параметров газового потока. Руководства по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия FOCUSED PHOTONICS (HANGZHOU) INC., КНР
FOCUSED PHOTONICS (HANGZHOU) INC., КНР
Адрес: 760 Bin'an Road, Binjiang District, Zhejiang, P.R.C (310052)
Телефон: (86)571-85012188
E-mail: Contact@fpi-inc.com
Изготовитель
FOCUSED PHOTONICS (HANGZHOU) INC., КНРАдрес: 760 Bin'an Road, Binjiang District, Zhejiang, P.R.C (310052)
Телефон: (86)571-85012188
E-mail: Contact@fpi-inc.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон: +7 (495) 526-63-00, факс: +7 (495) 526-63-00
Е-mail: office@vniiftri.ru
Правообладатель
FOCUSED PHOTONICS (HANGZHOU) INC., КНРАдрес: 760 Bin'an Road, Binjiang District, Zhejiang, P.R.C (310052)
Телефон: (86)571-85012188
E-mail: Contact@fpi-inc.com
Принцип действия модулей для измерений каждого параметра индивидуальный. Для измерения температуры используется резистивный датчик температуры, использующий платину в качестве чувствительного элемента. На выходе создается токовый сигнал с диапазоном от 4 до 20 мА, величина которого прямо пропорциональна значению температуры.
Для измерения давления используется прецизионная изолирующая мембрана, а также измерительная схема, которая устанавливается внутри устройства и преобразует значение давления в токовый сигнал в диапазон от 4 до 20 мА. Величина выходного тока прямо пропорциональна значению давления.
Для измерения скорости потока используется расходомер на основе трубки Пито. Измерительное устройство определяет разность между динамическим и статическим давлением и на основании этого определяет скорость потока, преобразуя в токовый сигнал с диапазоном от 4 до 20 мА, значение которого прямо пропорционально скорости потока газа.
Модули состоят из первичного преобразователя и вторичного блока
Модули выпускаются в двух исполнениях: со встроенным боксом или с внешним боксом, в зависимости от условий монтажа.
Модули передают информацию об измеряемой величине по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА, не оказывая на него влияния.
Модуль выполняет следующие основные функции:
-
- измерение температуры, давления, скорости газового потока;
-
- передачу измеренных данных с помощью аналоговых выходов по току (от 4 до 20 мА).

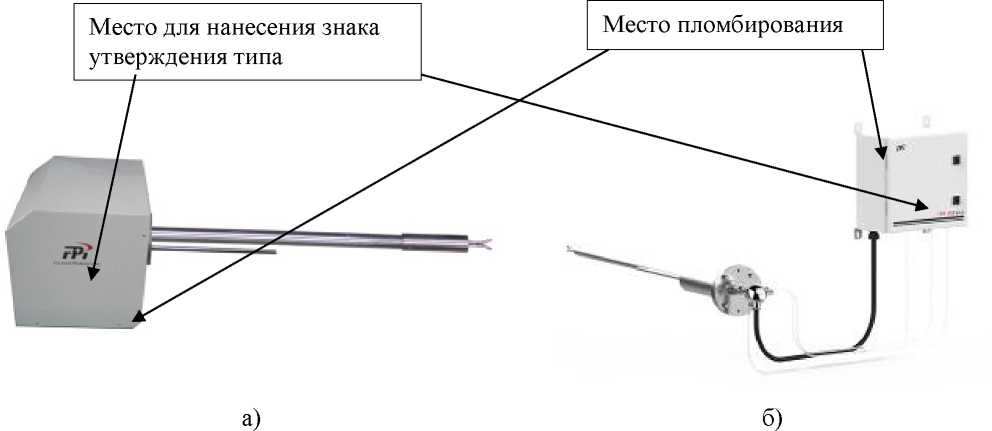

Общий вид модулей, место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера СИ, в виде буквенно-цифрового кода, показаны на рисунке 1.
Рисунок 1 - Общий вид модуля параметров газового потока TPF-100. а) со встроенным боксом; б) с внешним боксом
Таблица 1 - Метрологические характеристики модулей
|
Наименование характеристики |
Значение |
|
Диапазон измерений температура газовой пробы, оС |
от 0 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений температура газовой пробы, оС |
±2,0 |
|
Диапазон измерений абсолютного давления относительно 1013 гПа, гПа |
от -100 до +100 |
|
Пределы допускаемой абсолютной погрешности абсолютного измерений давления, гПа |
±2,0 |
|
Диапазон измерений скорости газового потока, м/с |
от 4 до 35 |
|
Пределы допускаемой абсолютной погрешности скорости газового потока, м/с |
±1,0 |
Таблица 2 - Основные технические характеристики модулей
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более 1) длина (с учетом первичного преобразователя) |
17002) |
|
ширина |
300 |
|
высота |
300 |
|
Масса, кг, не более |
25 |
|
Напряжение питания, В, не более |
24 |
|
Потребляемая электрическая мощность, Вт, не более |
100 |
|
Условия эксплуатации вторичного блока: диапазон температуры окружающей среды, °С |
от - 50 до +70 |
|
диапазон относительной влажности окружающей среды, % |
до 100 |
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
