Номер по Госреестру СИ: 95467-25
95467-25 Спектрометры эмиссионные с индуктивно-связанной плазмой
(EXPEC 6500D)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC 6500D (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных, бутилированных, питьевых, сточных, очищенных сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197240
ID в реестре СИ - 1425602
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модификация 6500 D, EXPEC 6500D, -,
Производитель
Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры эмиссионные с индуктивно-связанной плазмой (EXPEC 6500D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou) Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86919-22 28.09.2027 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
89927-23 05.09.2028 |
Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91646-24 22.03.2029 |
Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91679-24 22.03.2029 |
Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91858-24 12.04.2029 |
Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
94426-25 24.01.2030 |
Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95119-25 07.04.2030 |
Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95467-25 14.05.2030 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
96145-25 14.08.2030 |
Анализаторы влажности, HMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Спектрометры эмиссионные с индуктивно-связанной плазмой (EXPEC 6500D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «Поверие» (RA.RU.313216) | 5 | 1 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Спектрометры эмиссионные с индуктивно-связанной плазмой (EXPEC 6500D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль состояния и управление спектрометром, проводить установку режимов работы прибора, обработку, представление и хранение результатов измерений; выполнять построение градуировочных графиков и проводить диагностические тесты.
Уровень защиты ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ElementV |
|
Номер версии (идентификационный номер) ПО |
XElementVX1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х не относятся к метрологически значимой части ПО |
и могут принимать численные |
|
значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные | |
|
знаки. | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Повседневная эксплуатация» документа «Спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC 6500D. Руководство по эксплуатации».Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация Focused Photonics (Hangzhou) Inc., КНР.
ПравообладательFocused Photonics (Hangzhou) Inc., КНР
Адрес: 760 Bin'an Road, Binjiang District, 310052, Hangzhou City, Zhejiang Province, P.R.China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивно-связанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из: системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника возбуждения спектра (плазменная горелка, индуктор); спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца); системы управления - персонального компьютера (предоставляется по отдельному заказу) с устанавливаемым программным обеспечением.
Корпус спектрометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней стороне спектрометра. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

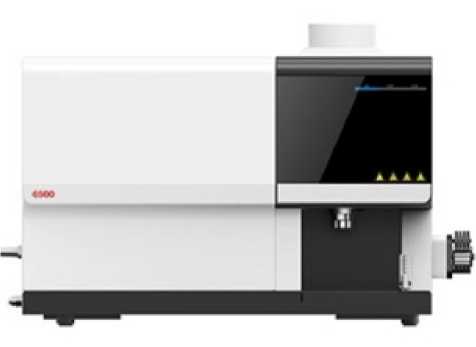

Рисунок 1 - Общий вид спектрометров эмиссионных с индуктивно-связанной плазмой
EXPEC 6500D

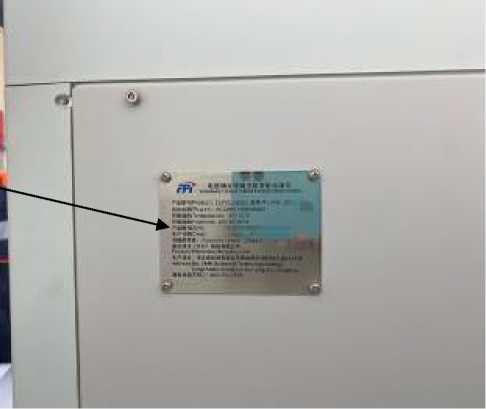

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометры эмиссионные с индуктивно-связанной плазмой EXPEC 6500D
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный с индуктивно-связанной плазмой |
EXPEC 6500D |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт.* |
|
Замкнутая система охлаждения |
- |
1 шт.* |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* по заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность при аксиальном наблюдении, | |
|
(имп/с)/(мг/дм3), не менее1) 2): | |
|
- бария (Ba, 1=455,403 нм) |
1,5407 |
|
- кадмия (Cd, 1=214,438 нм) |
4405 |
|
- меди (Cu, 1=324,754 нм) |
5405 |
|
- марганца (Mn, 1=257,610 нм) |
2406 |
|
- никеля (Ni, 1=231,604 нм) |
2405 |
|
- цинка (Zn, 1=213,856 нм) |
3405 |
|
Чувствительность при радиальном наблюдении, | |
|
(имп/с)/(мг/дм3), не менее1) 2): | |
|
- бария (Ba, 1=455,403 нм) |
2406 |
|
- кадмия (Cd, 1=214,438 нм) |
3404 |
|
- меди (Cu, 1=324,754 нм) |
3404 |
|
- марганца (Mn, 1=257,610 нм) |
1405 |
|
- никеля (Ni, 1=231,604 нм) |
1404 |
|
- цинка (Zn, 1=213,856 нм) |
1404 |
|
Предел обнаружения элементов (по критерию 3о) при | |
|
аксиальном наблюдении, мкг/дм3, не более | |
|
- бария (Ba, 1=455,403 нм) |
0,1 |
|
- кадмия (Cd, 1=214,438 нм) |
0,5 |
|
- меди (Cu, 1=324,754 нм) |
1,0 |
|
- марганца (Mn, 1=257,610 нм) |
0,2 |
|
- никеля (Ni, 1=231,604 нм) |
1,5 |
|
- цинка (Zn, 1=213,856 нм) |
1,0 |
|
Предел обнаружения элементов (по критерию 3о) при | |
|
радиальном наблюдении, мкг/дм3, не более | |
|
- бария (Ba, 1=455,403 нм) |
0,5 |
|
- кадмия (Cd, 1=214,438 нм) |
1,8 |
|
- меди (Cu, 1=324,754 нм) |
3,4 |
|
- марганца (Mn, 1=257,610 нм) |
0,5 |
|
- никеля (Ni, 1=231,604 нм) |
4,0 |
|
- цинка (Zn, 1=213,856 нм) |
4,0 |
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала2), %:
|
1 1 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 160 до 990 |
|
Спектральное разрешение на длине волны 200 нм, нм, не более |
0,007 |
|
Габаритные размеры, мм, не более: - высота |
659 |
|
- ширина |
935 |
|
- длина |
732 |
|
Масса, кг, не более |
110 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, В^А, не более |
3000 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +33 |
|
- относительная влажность, %, не более |
80 |
