Номер по Госреестру СИ: 91679-24
91679-24 Анализаторы пыли
(LDM-100(D))
Назначение средства измерений:
Анализаторы пыли LDM-100(D) (далее - анализаторы) предназначены для измерений массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды.

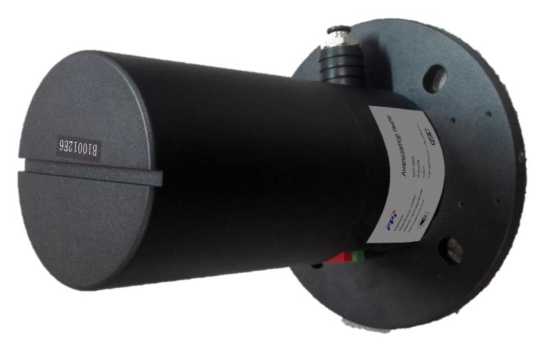

Внешний вид.
Анализаторы пыли
Рисунок № 1
Общие сведения
Дата публикации - 26.03.2024
Срок свидетельства - 22.03.2029
Номер записи - 193553
ID в реестре СИ - 1415370
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№797 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№829 от 2024.03.27 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 22 марта 2024 г. № 797 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Анализаторы пыли (LDM-100(D))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou) Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86919-22 28.09.2027 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
89927-23 05.09.2028 |
Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91646-24 22.03.2029 |
Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91679-24 22.03.2029 |
Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91858-24 12.04.2029 |
Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
94426-25 24.01.2030 |
Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95119-25 07.04.2030 |
Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95467-25 14.05.2030 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Анализаторы пыли (LDM-100(D))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Анализаторы пыли (LDM-100(D))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО «UserMonitor» - для управления. К метрологически значимой части встроенного ПО относится всё ПО, автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
|
Номер версии (идентификационный номер) ПО |
V2 |
Знак утверждения типа
Знак утверждения типананосится на этикетку анализаторов и титульный лист руководства по эксплуатации с помощью графических устройств.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации, п. 4 «Калибровка на месте установки» и п. 5 «Калибровка».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 « Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды, п.3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»;
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Focused Photonics (Hangzhou) Inc.
ПравообладательFocused Photonics (Hangzhou) Inc., КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018
Web-сайт: www.fpi-inc.com
E-mail: kan_zhao@fpi-inc.com
Изготовитель
Focused Photonics (Hangzhou) Inc., КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Адреса мест осуществления деятельности:
760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
459 Qianmo Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
2466 Qingshanhu Technology Road, Lin'an District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018
Web-сайт: www.fpi-inc.com
E-mail: kan_zhao@fpi-inc.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Focused Photonics (Hangzhou) Inc., КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 571 8501 2188-7558; факс: +86 571 85012188-1018
Web-сайт: www.fpi-inc.com
E-mail: kan_zhao@fpi-inc.com
Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения - лазерным диодом, попадает в анализируемый пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное в обратном направлении излучение регистрируется приёмником - фотодетектором. Интенсивность зарегистрированного излучения, обусловленная наличием пыли в потоке, пропорциональна массовой концентрации пыли.
Конструктивно анализаторы выполнены в едином блоке, в котором размещены оптические и электронные компоненты, обеспечивающие общее функционирование. Монтаж анализаторов на газоходы осуществляется с помощью специальных фланцев. Предусмотрено подключение к внешнему источнику сжатого воздуха или вентилятору высокого давления для обдува оптических поверхностей.
Управление анализаторами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Передача данных осуществляется по интерфейсу связи RS-485 и токовому выходу (токовая петля). Электрическое питание осуществляется от сети постоянного тока.
Результаты измерений представляются в виде значений массовой концентрации пыли.
Общий вид анализаторов, места нанесения заводского номера и знака утверждения типа приведены на рисунке 1. Пломбировка, нанесение знака поверки на корпус анализаторов не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается: тип анализатора, заводской номер в цифро-буквенном формате и дата выпуска. Заводской номер наносится на этикетку с помощью графических устройств.
а) внешний вид
|
Анализатор пыли | |
|
Модель: |
LDM-100(D) |
|
| Заводской номер: |
—В10012Е^^ |
|
Дата производства: |
12.2021 |
|
Производитель: |
Focused Photonics (Hangzhou) Inc. |
|
\ / |
О |
б) пример этикетки (места нанесения заводского номера и знака утверждения типа)
Рисунок 1 - Общий вид анализаторов
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Анализатор пыли |
LDM-100(D) |
1 шт. |
|
Комплект принадлежностей 1) |
- |
1 комп. |
|
Автономное ПО «UserMonitor» 2) |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации пыли, мг/м3 |
от 0 до 500 |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли1), % |
±20 |
|
1)1 При условии градуировки по анализируемой среде. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение сети постоянного тока, В |
24±1 |
|
Потребляемая мощность, В-А, не более |
10 |
|
Габаритные размеры, мм, не более | |
|
- высота |
180 |
|
- ширина |
180 |
|
- длина |
210 |
|
Масса, кг, не более |
3,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
