Номер по Госреестру СИ: 91646-24
91646-24 Газоанализаторы дымовых газов
(OMA-2000)
Назначение средства измерений:
Газоанализаторы дымовых газов ОМА-2000 (далее - газоанализаторы) предназначены для измерений объемной доли (массовой концентрации) загрязняющих веществ: диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), оксида углерода (СО), диоксида углерода (СО2), кислорода (О2) в газовых средах в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Внешний вид.
Газоанализаторы дымовых газов
Рисунок № 1
Внешний вид.
Газоанализаторы дымовых газов
Рисунок № 2
Общие сведения
Дата публикации - 26.03.2024
Срок свидетельства - 22.03.2029
Номер записи - 193537
ID в реестре СИ - 1415354
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Focused Photonics (Hangzhou) Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№790 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Газоанализаторы дымовых газов (OMA-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou) Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86919-22 28.09.2027 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
89927-23 05.09.2028 |
Хромато-масс-спектрометры жидкостные, EXPEC 5210 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91646-24 22.03.2029 |
Газоанализаторы дымовых газов, OMA-2000 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91679-24 22.03.2029 |
Анализаторы пыли, LDM-100(D) Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
91858-24 12.04.2029 |
Анализаторы пыли, LDM-200 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
92998-24 23.08.2029 |
Анализаторы тяжелых металлов и взвешенных частиц в атмосферном воздухе, AMMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
94426-25 24.01.2030 |
Хроматографы газовые промышленные, ProGC Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95119-25 07.04.2030 |
Модули параметров газового потока, TPF-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
95467-25 14.05.2030 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , EXPEC 6500D Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
|
96145-25 14.08.2030 |
Анализаторы влажности, HMS-100 Focused Photonics (Hangzhou) Inc. (КИТАЙ ) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы дымовых газов (OMA-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Газоанализаторы дымовых газов (OMA-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет измерение содержания определяемых компонентов; отображение результатов измерений на дисплее анализатора; передачу результатов измерений по интерфейсу связи с ПК; выдачу информации по цифровым каналам связи.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией
Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OMA-2000 |
|
Номер версии (идентификационный номер) ПО, не ниже |
OMA2000.P003. V05A.004 |
|
Цифровой идентификатор ПО (алгоритм) |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Газоанализаторы дымовых газов ОМА-2000» документа «Газоанализаторы дымовых газов ОМА-2000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия FOCUSED PHOTONICS (HANGZHOU) INC.
Правообладатель
FOCUSED PHOTONICS (HANGZHOU) INC., КНР
Адрес: 760 Bin'an Road, Binjiang District, Zhejiang, P.R.C (310052), China
Телефон: (86)571-85012188
E-mail: Contact@fpi-inc.com
Изготовитель
FOCUSED PHOTONICS (HANGZHOU) INC., КНРАдрес: 760 Bin'an Road, Binjiang District, Zhejiang, P.R.C (310052), China Телефон: (86)571-85012188
E-mail: Contact@fpi-inc.com
Испытательный центр
ТЕСТ»Общество с ограниченной ответственностью «ПРОММАШ
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
FOCUSED PHOTONICS (HANGZHOU) INC., КНР
Адрес: 760 Bin'an Road, Binjiang District, Zhejiang, P.R.C (310052), China
Телефон: (86)571-85012188
E-mail: Contact@fpi-inc.com
Принцип действия газоанализаторов основан на следующих методах:
-
- для определения компонентов SO2, NO, NO2 - оптический (УФ-спектроскопия);
-
- для определения компонентов CO и СО2 - оптический (ИК-спектроскопия);
-
- для определения кислорода - электрохимический (на основе циркониевого датчика).
Конструктивно газоанализаторы представляют собой приборы непрерывного действия в стационарном исполнении. Корпус газоанализаторов изготовлен из металлических листов, прибор предназначен для установки в стойку. Перечень определяемых компонентов и диапазоны измерений определяются при заказе. Газоанализаторы состоят из одного блока, который представляет собой корпус с размещенными внутри функциональными частями: источник оптического излучения, спектрометр, модуль ИК-излучения, электрохимический датчик кислорода, интерфейсная плата и модуль жидкокристаллического дисплея.
Каждый из этих компонентов выполняет следующие функции:
-
- источник оптического излучения - возбуждает пробу в измерительной ячейке. В качестве источника ультрафиолетового излучения в необходимом для выполнения измерений диапазоне используется импульсная ксеноновая лампа.
-
- спектрометр - регистрирует спектр поглощения для определяемого компонента. Для получения спектра газа, для которого выполняются измерения, используется технология голографического растрового изображения;
-
- модуль ИК-излучения - для измерения концентраций СО и СО2;
-
- электрохимический датчик - для измерения концентраций кислорода;
-
- интерфейсная плата - поддерживает внешние интерфейсы газоанализатора;
-
- модуль дисплея - выполняет обработку сигналов, обрабатывает результаты измерений и обеспечивает интерфейс для пользователя.
Для передачи измерительной информации используется стандартный интерфейс RS232 и RS-485.
В составе газоанализаторы имеют внешнюю обогреваемую ячейку, внешний осушитель пробы и внешний контроллер для управления продувкой.
На входе в газоанализатор устанавливается входной фильтр, предназначенный для очистки анализируемой газовой пробы от пыли.
Газоанализатор измеряет концентрации SO2, NO и NO2 в горячей пробе (метод горячей экстракции) во внешней ячейке. Далее проба поступает во внешний холодильник, где конденсируется, удаляется влага и понижается температура пробы. Затем осушенная проба подается в ИК-ячейку газоанализатора, где происходит измерение концентраций СО и CO2 (метод холодной экстракции). Далее проба проходит через электрохимическую ячейку, где анализируется кислород.
Настройка прибора может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов (синтетический воздух, для канала кислорода - азот).
Способ отбора пробы - экстрактивный.
Результаты измерений содержания компонентов могут быть представлены в млн-1 (ppm), %, мг/м3.
Функционально газоанализаторы обеспечивают:
-
- непрерывное автоматическое измерение концентрации газов в воздухе;
-
- автоматическую либо принудительную установку нуля;
-
- самодиагностику при включении и во время работы;
-
- запись событий и измеренных значений во внутреннюю память с сохранением;
-
- выдачу цифровых сигналов по интерфейсам RS-232, RS-485 (c протоколом MODBUS);
-
- выдачу токовых сигналов от 4 до 20 мА.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки и знака утверждения типа на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся на шильдик газоанализаторов методом фотохимпечати. Шильдик (рисунок 2) фиксируется на задней панели газоанализаторов методом наклейки. Пломбирование от несанкционированного доступа не предусмотрено.

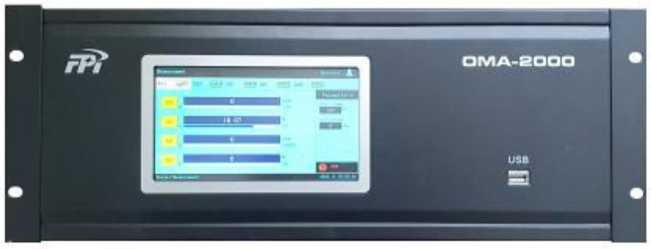

Рисунок 1 - Общий вид газоанализаторов дымовых газов ОМА-2000
Место нанесения
серийного номера
Рисунок 2 - Шильдик газоанализаторов дымовых газов ОМА-2000
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений2) |
Поддиапазон измерений3) |
Пределы основной допускаемой погрешности, % | |||
|
объемной доли |
массовой концентрации |
объемной доли |
массовой концентрации |
приве- денной1) |
относительной | |
|
Диоксид серы (SO2) |
от 0 до 500 млн-1 |
от 0 до 1430 мг/м3 |
от 0 до 50 млн-1 включ. |
от 0 до 143 мг/м3 включ. |
±8 |
- |
|
св. 50 до 500 млн-1 |
св. 143 до 1430 мг/м3 |
- |
±8 | |||
|
от 0 до 1000 млн-1 |
от 0 до 2860 мг/м3 |
от 0 до 100 млн-1 включ. |
от 0 до 286 мг/м3 включ. |
±8 |
- | |
|
св. 100 до 1000 млн-1 |
св. 286 до 2860 мг/м3 |
- |
±8 | |||
|
от 0 до 5000 млн-1 |
от 0 до 14300 мг/м3 |
от 0 до 1000 млн-1 включ. |
от 0 до 2860 мг/м3 включ. |
±6 |
- | |
|
св. 1000 до 5000 млн-1 |
св. 2860 до 14300 мг/м3 |
- |
±6 | |||
|
Определяемый компонент |
Диапазон измерений2) |
Поддиапазон измерений3) |
Пределы основной допускаемой погрешности, % | |||
|
объемной доли |
массовой концентрации |
объемной доли |
массовой концентрации |
приве-денной1) |
относительной | |
|
Оксид азота (NO) |
от 0 до 1000 млн-1 |
от 0 до 1340 мг/м3 |
от 0 до 100 млн-1 включ. |
от 0 до 134 мг/м3 включ. |
±8 |
- |
|
св. 100 до 1000 млн-1 |
св. 134 до 1340 мг/м3 |
— |
±8 | |||
|
от 0 до 3000 млн-1 |
от 0 до 4020 мг/м3 |
от 0 до 1000 млн-1 включ. |
от 0 до 1340 мг/м3 включ. |
±6 |
- | |
|
св. 1000 до 3000 млн-1 |
св. 1340 до 4020 мг/м3 |
- |
±6 | |||
|
Диоксид азота (N02) |
от 0 до 1000 млн-1 |
от 0 до 2050 мг/м3 |
от 0 до 100 млн-1 включ. |
от 0 до 205 мг/м3 включ. |
±8 |
- |
|
св. 100 до 1000 млн-1 |
св. 205 до 2050 мг/м3 |
- |
±8 | |||
|
Оксид углерода (СО) |
от 0 до 500 млн-1 |
от 0 до 625 мг/м3 |
от 0 до 50 млн-1 включ. |
от 0 до 60 мг/м3 включ. |
±5 |
- |
|
св. 50 до 500 млн-1 |
св. 60 до 625 мг/м3 |
- |
±5 | |||
|
от 0 до 1000 млн-1 |
от 0 до 1250 мг/м3 |
от 0 до 100 млн-1 включ. |
от 0 до 125 мг/м3 включ. |
±5 |
- | |
|
св. 100 до 1000 млн-1 |
св. 125 до 1250 мг/м3 |
- |
±5 | |||
|
от 0 до 5000 млн-1 |
от 0 до 6250 мг/м3 |
от 0 до 1000 млн-1 включ. |
от 0 до 1250 мг/м3 включ. |
±5 |
- | |
|
св. 1000 до 5000 млн-1 |
св. 1250 до 6250 мг/м3 |
- |
±5 | |||
|
от 0 до 1,2 % |
от 0 до 15000 мг/м3 |
от 0 до 0,5 % включ. |
от 0 до 6250 мг/м3 включ. |
±3 |
- | |
|
св. 0,5 до 1,2 % |
св. 6250 до 15000 мг/м3 |
- |
±3 | |||
|
Диоксид углерода (CO) |
от 0 до 1 % |
от 0 до 19600 мг/м3 |
от 0 до 0,1 % включ. |
от 0 до 1960 мг/м3 включ. |
±6 |
- |
|
св. 0,1 до 1 % |
св. 1960 до 19600 мг/м3 |
- |
±6 | |||
|
от 0 до 20 % |
от 0 до 392000 мг/м3 |
от 0 до 5 % включ. |
от 0 до 98000 мг/м3 включ. |
±5 |
- | |
|
св. 5 до 20 % |
св.98000 до 392000 мг/м3 |
- |
±5 | |||
|
Определяемый компонент |
Диапазон измерений2) |
Поддиапазон измерений3) |
Пределы основной допускаемой погрешности, % | |||
|
объемной доли |
массовой концентрации |
объемной доли |
массовой концентрации |
приведенной!) |
относительной | |
|
Кислород (О2) |
от 0 до 30 % |
от 0 до 429000 мг/м3 |
от 0 до 5 % включ. |
от 0 до 71500 мг/м3 включ. |
±5 |
- |
|
св. 5 до 30 % |
св.71500 до 429000 мг/м3 |
- |
±5 | |||
C = Х^М/Vm где М - молярная масса компонента, г/моль, Vm - молярный объем газа-разбавителя - азота или воздуха, равный 22,4, при условиях 0°С и 101,3 кПа (в соответствии с РД 52.04.186-89), дм3/моль.
| ||||||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний Т0,9, ч, не более |
1 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +2°С до +15°С включ. и св. +25°С до +40°С на каждые 10°С в пределах условий эксплуатации относительно нормальных условий, в долях от пределов допускаемой основной погрешности |
±0,3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
450х480х170 |
|
Масса, кг, не более |
5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °C: относительная влажность, %, не более атмосферное давление, кПа |
от +2 до +40 90 от 84 до 106,7 |
|
Степень защиты IP по ГОСТ 14254-2015 |
65 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее |
24000 |
